Модульная аэродинамическая труба для STEM-образования...

Небольшое обновление — 14 февраля 2025 г.:
Модель 3DBenchy восстановлена в пакете, теперь он находится в свободном доступе.

Основное обновление — 21 января 2025 г.:
Модульная аэродинамическая труба для STEM-образования и ее аксессуары теперь БЕСПЛАТНЫ и публикуются по лицензии, более доступной для участия сообщества.
Я делаю это, чтобы максимально расширить охват проекта — мне бы хотелось, чтобы проект расширился до большего количества приложений: дома, к��ассы, рабочие места и т. д. Чем больше детей будет участвовать, тем лучше!
Я очень признателен всем, кто приобрел дизайны в моем магазине, и особенно благодарен членам моего клуба за их постоянную поддержку. Ваша поддержка позволила мне окупить мои первоначальные вложения в новый принтер, оборудование и (много) нити для тестирования, а также поддержала мою текущую работу по разработке новых дополнений, которая еще впереди!
Пожалуйста, поймите, что то, что я делаю проект бесплатным в будущем, не означает обесценивания тех, кто решил совершить покупку изначально или недавно — я благодарен за вашу поддержку!
Я оставлю свой клуб Printables открытым, чтобы вы могли финансово поддержать мою работу. Проекты, над которыми я работаю в статусе «бета», такие как предстоящие балансы сил, новые LabPacks и панель управления, будут опубликованы сразу после загрузки Club в качестве дополнительного стимула.
Я оставляю за собой право публиковать будущие аксессуары в виде платных загрузок из Магазина или эксклюзивов Клуба, но на данный момент я намерен перейти к более открытой модели в целом для моих проектов STEM.
Коммерческое лицензирование по-прежнему доступно по запросу — обращайтесь в частном порядке.

Также:

Недавно я представил отчет об этом проекте Американскому институту аэронавтики и астронавт��ки на конференции SCITECH 2025 в Орландо. Вы можете скачать копию моей статьи и/или презентации здесь!

— -

Введение

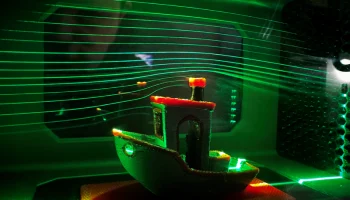

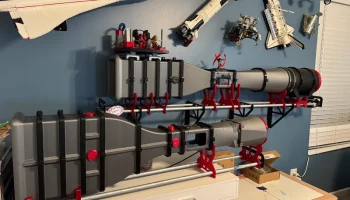

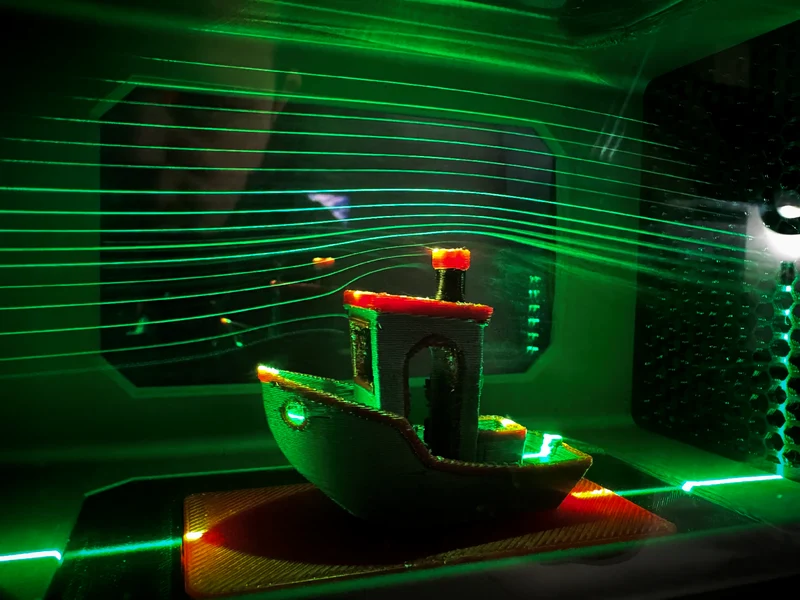

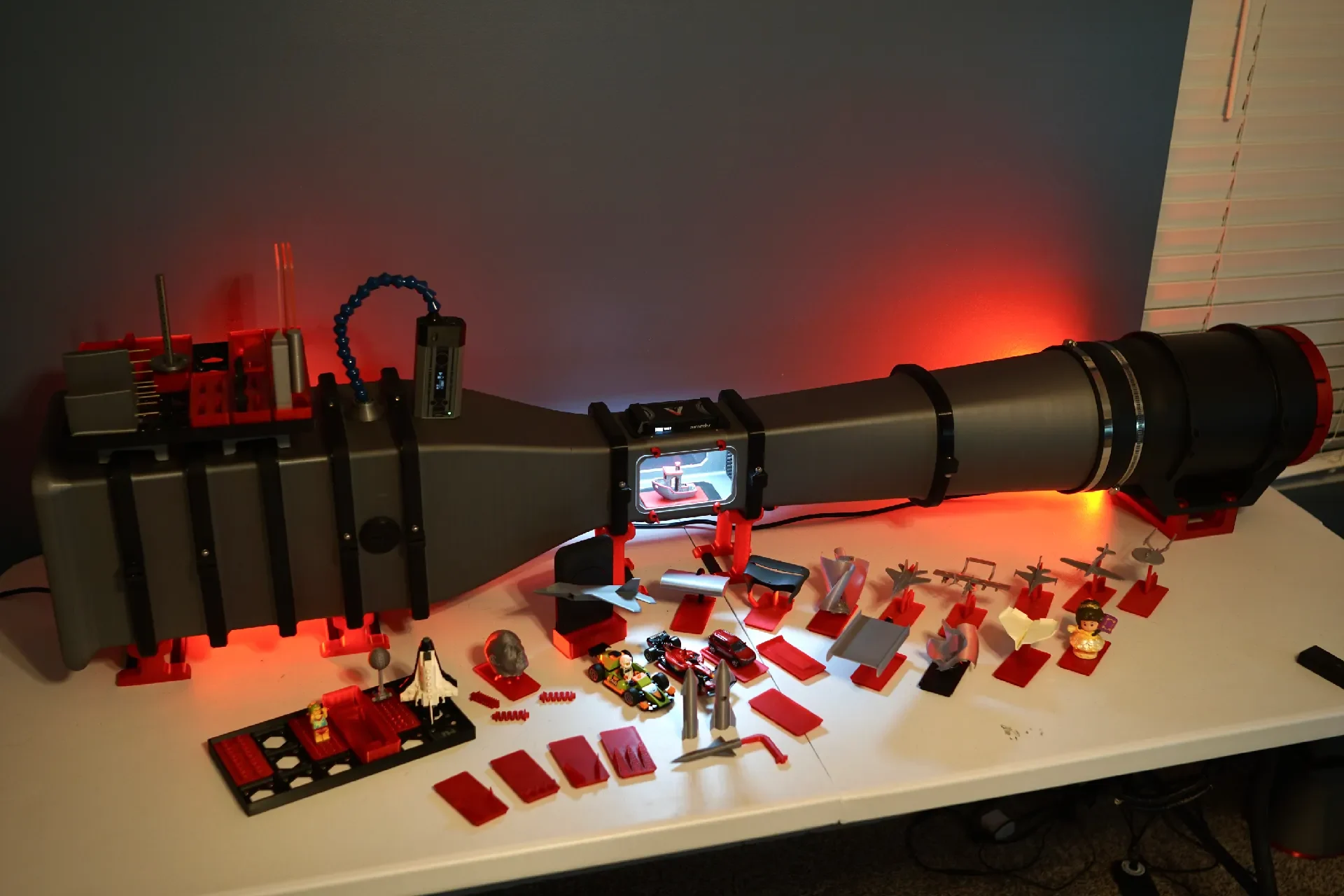

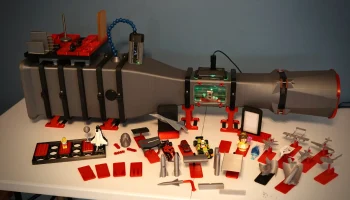

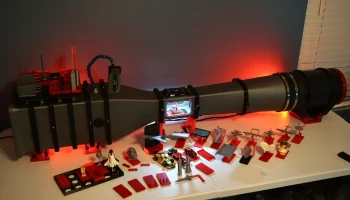

Это крупный дизайн-проект функциональной, интерактивной, модульной низкоскоростной аэродинамической трубы, полностью спроектированной с использованием 3D-печати FDM/FFF.

Как профессиональный инженер-исследователь высокоскоростной аэродинамики, я всегда заинтересован в том, чтобы как можно больше детей увлекались наукой, инженерией и математикой (STEM).

Я разработал эту аэродинамическую трубу главным образом как платформу для насыщенных STEM-игр и исследований для моих двух дочерей (3 и 7 лет). Я надеюсь научить их тому, чем я занимаюсь, и возбудить их научное любопытство.

Помимо игр дома, я также планирую проводить демонстрации для их отрядов девочек-скаутов и занятия по естественным наукам. Размещая его здесь для публичного использования, я надеюсь, что другие найдут творческие способы достучаться до детей в их собственной жизни и сообществе. Если повезет, возможно, еще несколько детей будут увлечены наукой и техникой!

Учитывая эти варианты использования в качестве основной мотивации, я разработал этот проект, чтобы оптимизировать его для развлечения, образовательной ценности, простоты использования и безопасности; он не предназначен для использования в качестве высокопроизводительного или высокоточного исследовательского инструмента. Тем не менее, при проектировании учитывались многие соответствующие передовые методы и рекомендации, используемые в более крупных и активных исследовательских и испытательных центрах в аэродинамических трубах.

Описание проекта ниже (прикрепленное в формате PDF) организовано следующим образом:

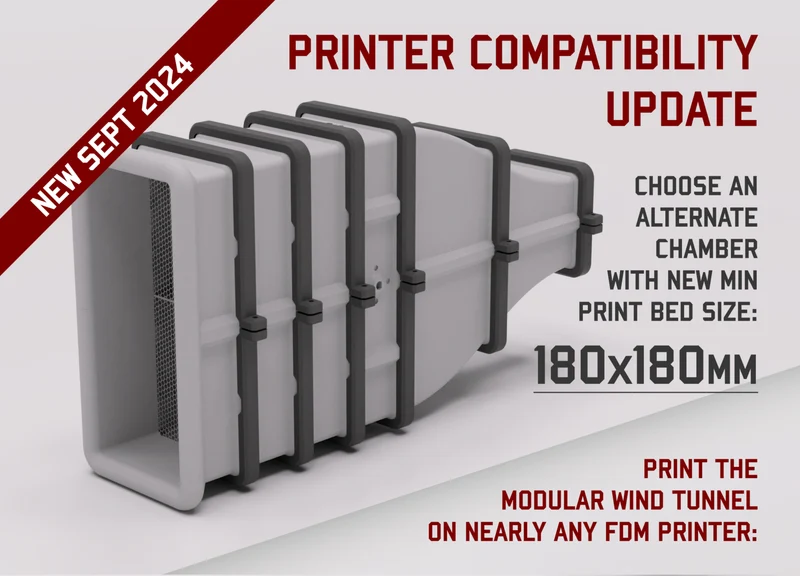

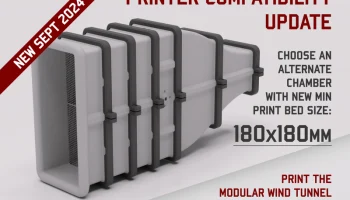

Тре��ования к принтеру — необходимые объемы сборки и рекомендации

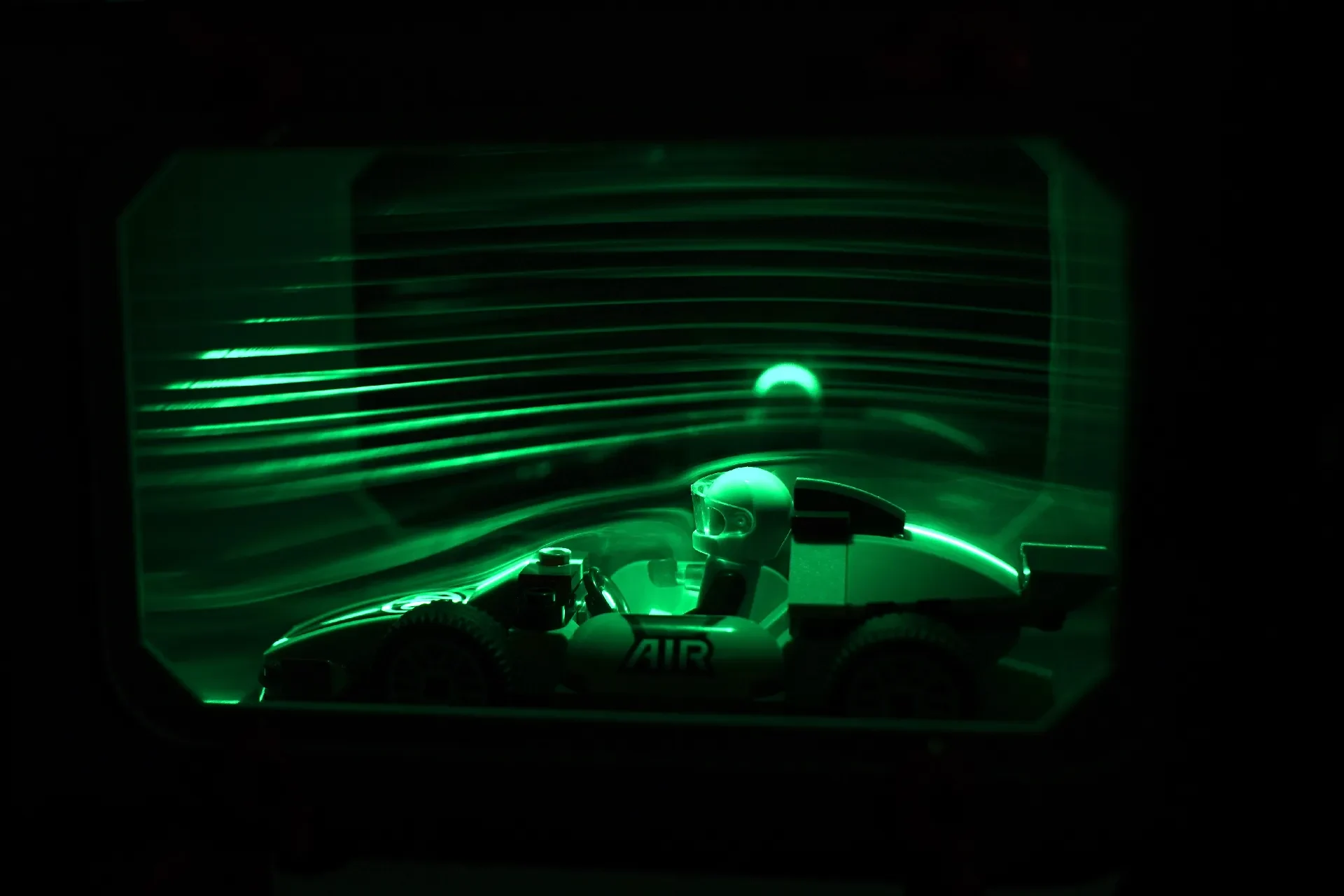

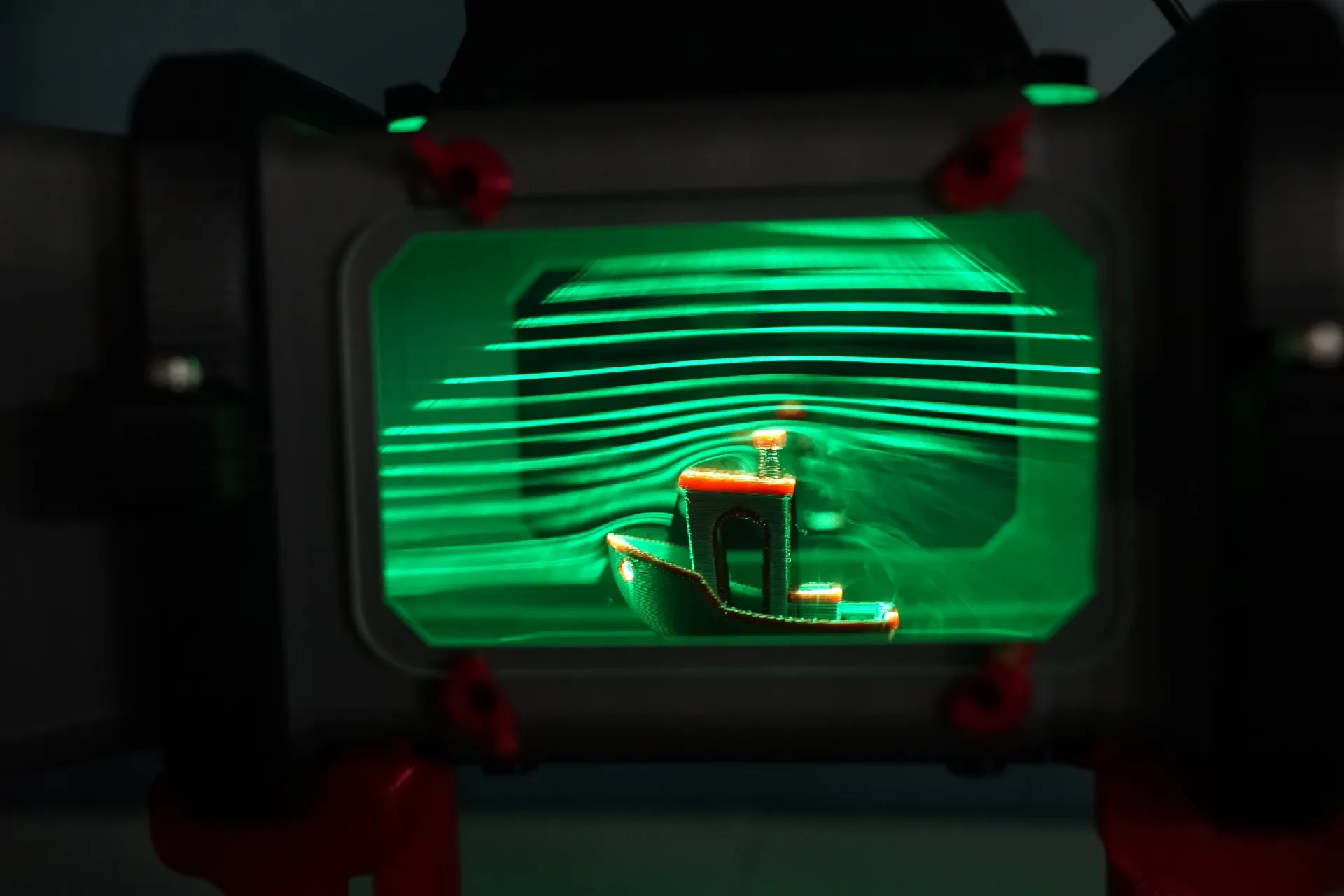

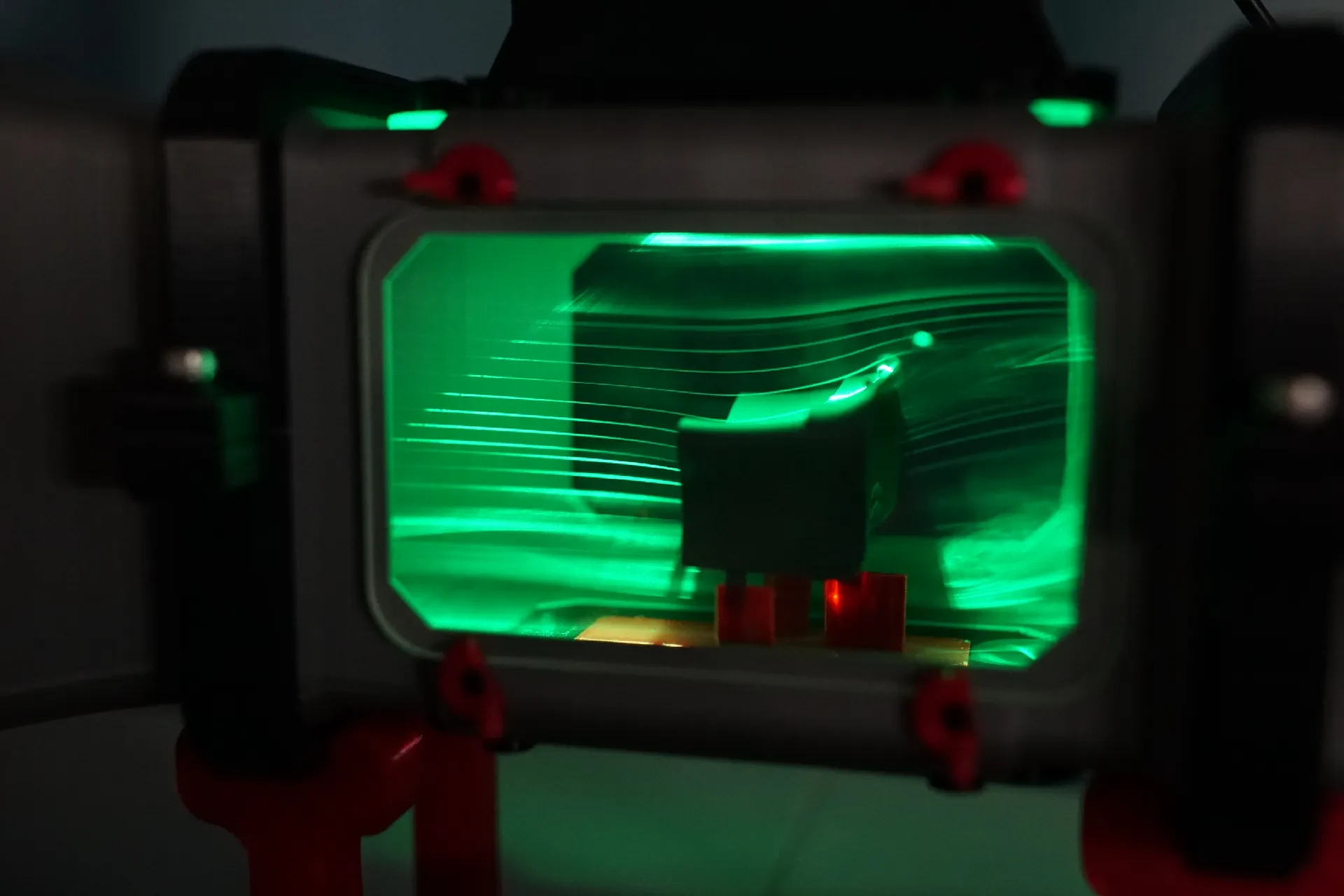

Обзор низкоскоростной аэродинамической трубы с осадкой — краткое руководство по компонентам туннеля, диагностике потока и эксплуатации.

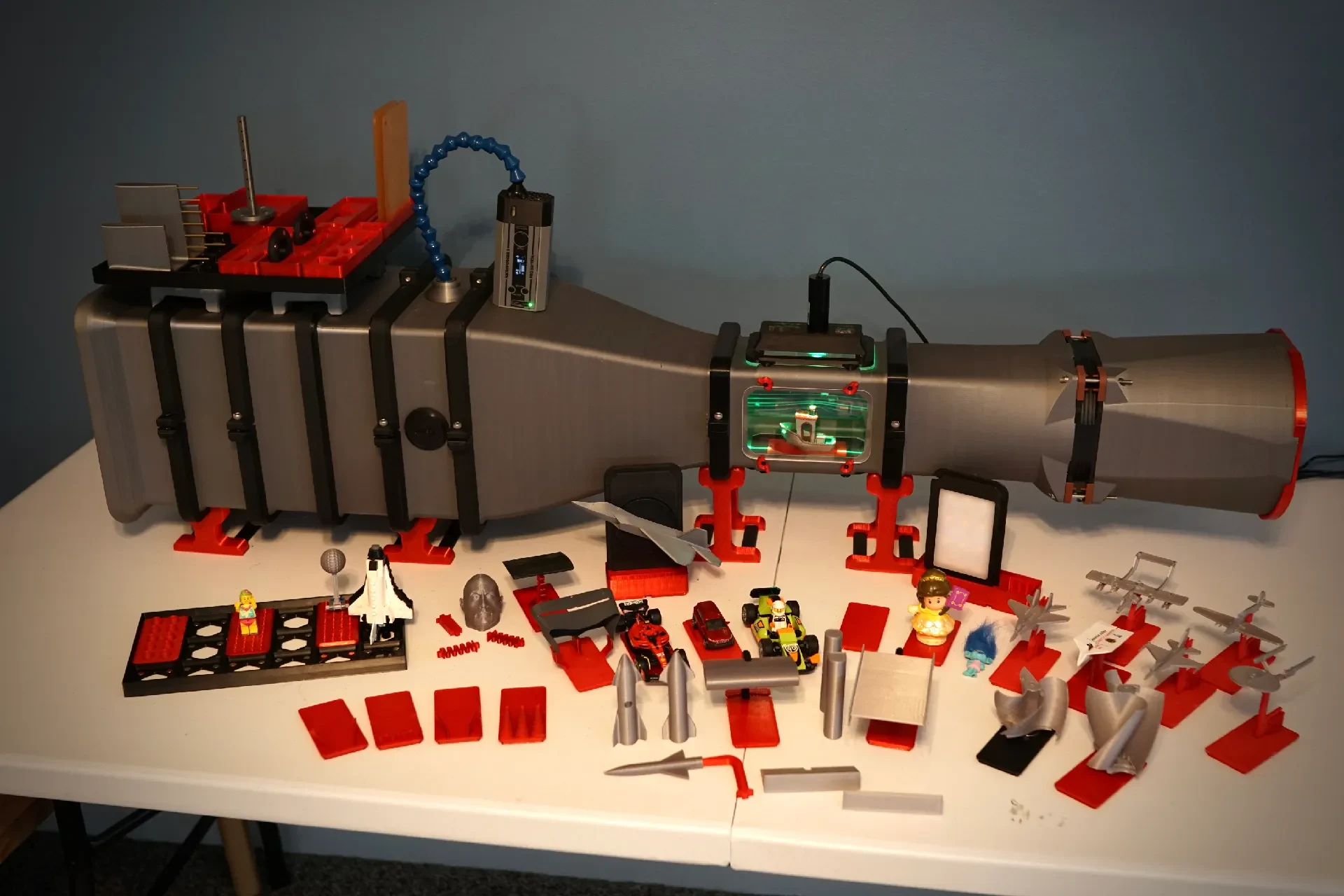

Модульные испытательные изделия и вспомогательные адаптеры — описание включенных в комплект поставки аэродинамических испытательных изделий и приспособлений для различных популярных предметов и игрушек.
Дополнительные тестовые изделия и аксессуары будут отображаться в моем аккаун��е как отдельные модели.

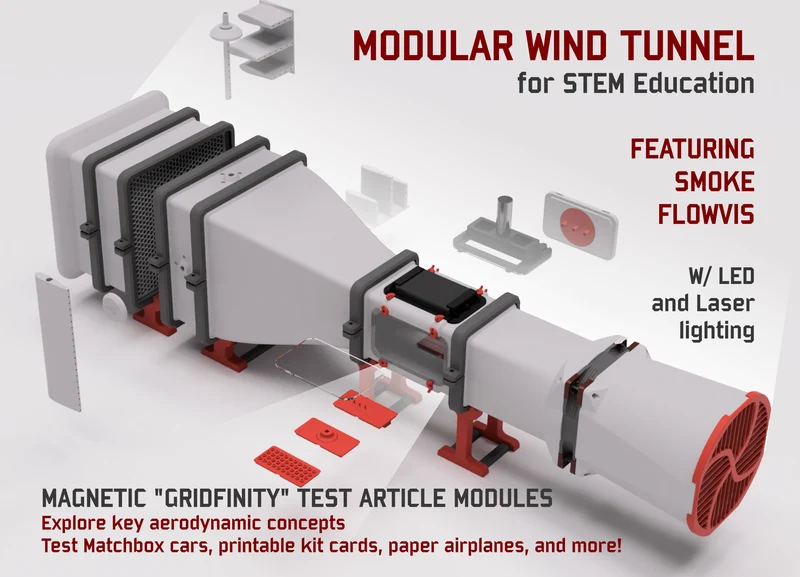

Основные компоненты туннеля для печати — общий обзор деталей, необходимых для минимально жизнеспособных и полностью сконфигурированных сборок.
Приблизительная смета затрат — смета расходов на использование нити и рекомендуемое оборудование/аксессуары.
Компоненты для покупки — полный список рекомендуемых покупок оборудования, средств диагностики и рекомендуемых аксессуаров.
Рекомендации по печати — технологии печати и сборки для проекта в целом, некоторые для конкретных отдельных деталей.
