CR-6 SE Линейная ось Y и крепление на каретке MGN12H

CR-6 SE Линейная ось Y и крепление на каретке MGN12H

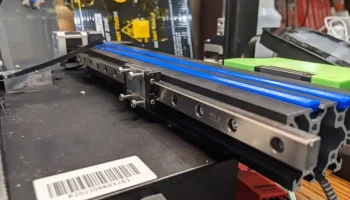

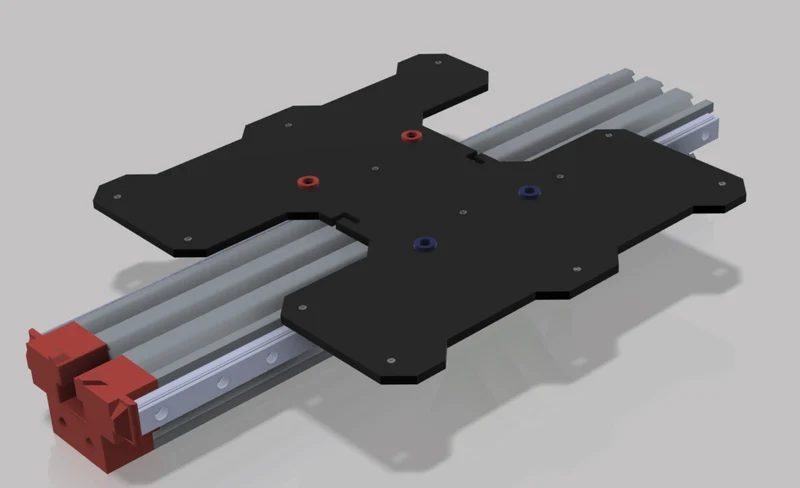

Этот метод преобразования ДЕЙСТВИТЕЛЬНО требует замены ремня оси Y, но, в отличие от некоторых других проектов, не требует разрезания направляющей.

Необходимые материалы:

2 рельса MGN длиной 350 мм с кареткой MGN12H. Я купил это, потому что это было дешево и быстро, я бы порекомендовал Hiwin.
Ремень ГРМ GT2 (для этого решения требует��я более длинный ремень. Также придется обжать его самостоятельно).
2 винта M5x30 мм с полукруглой или торцовой головкой (прикрепите прокладку к натяжителю)
4 винта с полукруглой или торцевой головкой M5x10 мм (прикрепите каретку рабочего стола к кронштейнам)
4 гайки M5 или нейлоновые гайки (я использовал нейлоновые гайки, вдавите их в левый и правый кронштейн плоскогубцами)
20 винтов с полукруглой или торцевой головкой M3x8 мм (при��репите направляющие к направляющим и кронштейн к натяжителю)
(дополнительно) Гайки M3 (для вставных сухарей, если вы решите распечатать свои собственные, см. примечания. Нажмите плоскогубцами)
(опционально) Выравнивающие блоки для линейного рельса для экструзии 2020 г.
Репозиторий на Гитхабе

https://github.com/gx1400/3dprint_cr6_yaxislinearrail

Печатные детали
'кронштейн пластины левый.stl'

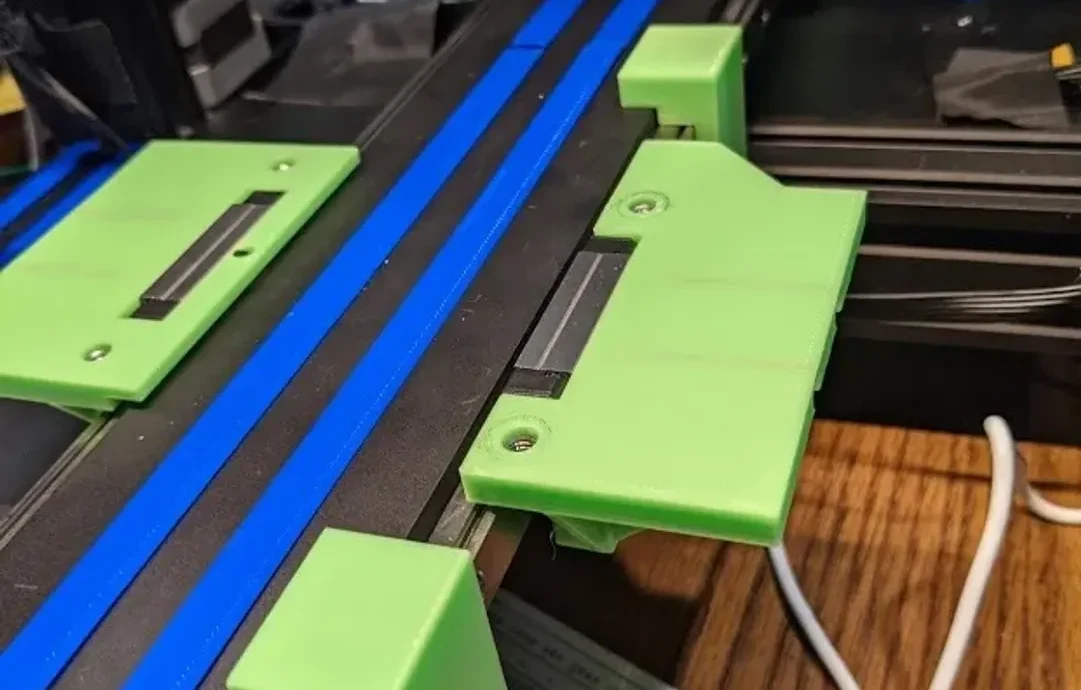

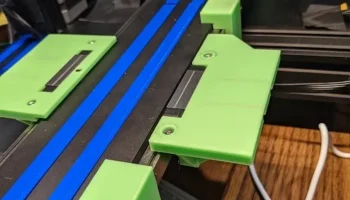

Эта деталь крепится к левой боковой каретке и взаимодействует с кареткой рабочего стола. Необходимо запрессовать гайки М5 или нейлоновые гайки.

Рекомендуемая печать:

слой 0,2 мм
50 % заполнение, гироид
4 стены
Верхняя соприкасающаяся рабочая пластина. Никаких опор.
'кронштейн пластины правый.stl'

Эта деталь крепится к правой боковой каретке и взаимодействует с кареткой рабочего стола. Необходимо запрессовать гайки М5 или нейлоновые гайки. Эта часть взаимодействует с переключателем конечного упора/возврата оси Y.

Рекомендуемая печать:

слой 0,2 мм
50 % заполнение, гироид
4 стены
Верхняя соприкасающаяся рабочая пластина. Никаких опор.
'spacer_5mm.stl'

Эта деталь обеспечивает правильное расстояние, чтобы гарантировать, что левые винты M5x10 не окажутся на линейной направляющей при затягивании при соединении каретки с кронштейном.

Рекомендуемая печать:

слой 0,12 мм
100% заполнение
4 стены (должно быть почти все стены...)
Нет опор
'spacer_7mm.stl'

Эта деталь обеспечивает необходимое расстояние, чтобы гарантировать, что правые винты M5x10 не окажутся на линейной направляющей при затягивании при соединении каретки с кронштейном. Кроме того, поскольку эти отверстия больше, для размещения эксцен��риковой шестигранной проставки при стандартной установке. Это центрирует винт, чтобы помочь удалить грязь.

Рекомендуемая печать:

слой 0,12 мм
100% заполнение
4 стены (должно быть почти все стены...)
Верхняя соприкасающаяся рабочая пластина. Никаких опор.
Адаптер натяжителя

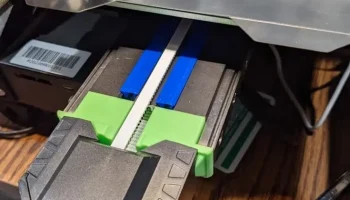

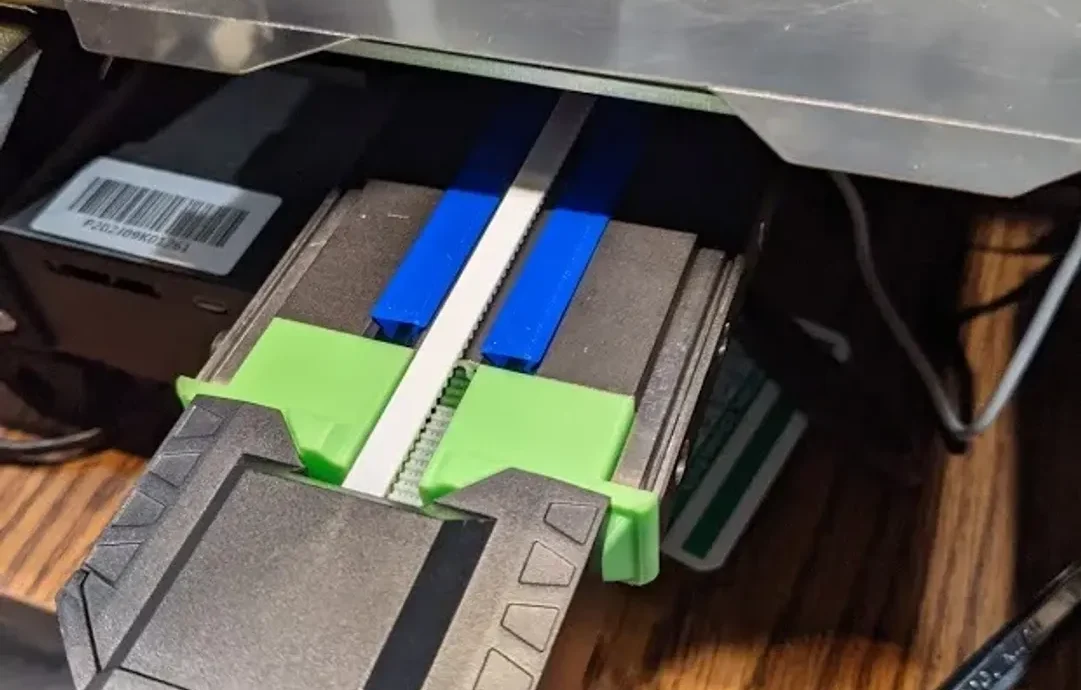

Поскольку линейные рельсы легко доступны длиной 300 и 350 мм, но 300 мм слишком коротко, а 350 слишком длинно; Этот адаптер позволяет монтировать рейку длиной 350 мм, не разрезая рейку. Эта деталь также будет служить конечным упором для передней части.

Рекомендуемая печать:

слой 0,2 мм
Заполнение 10-20%, гироид
3 стены
Лицевая сторона касается рабочей пластины. Включить опоры (должны быть только выступающие стороны концевого упора, возможно, они даже не потребуются)

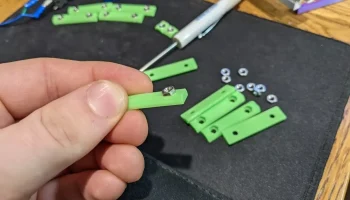

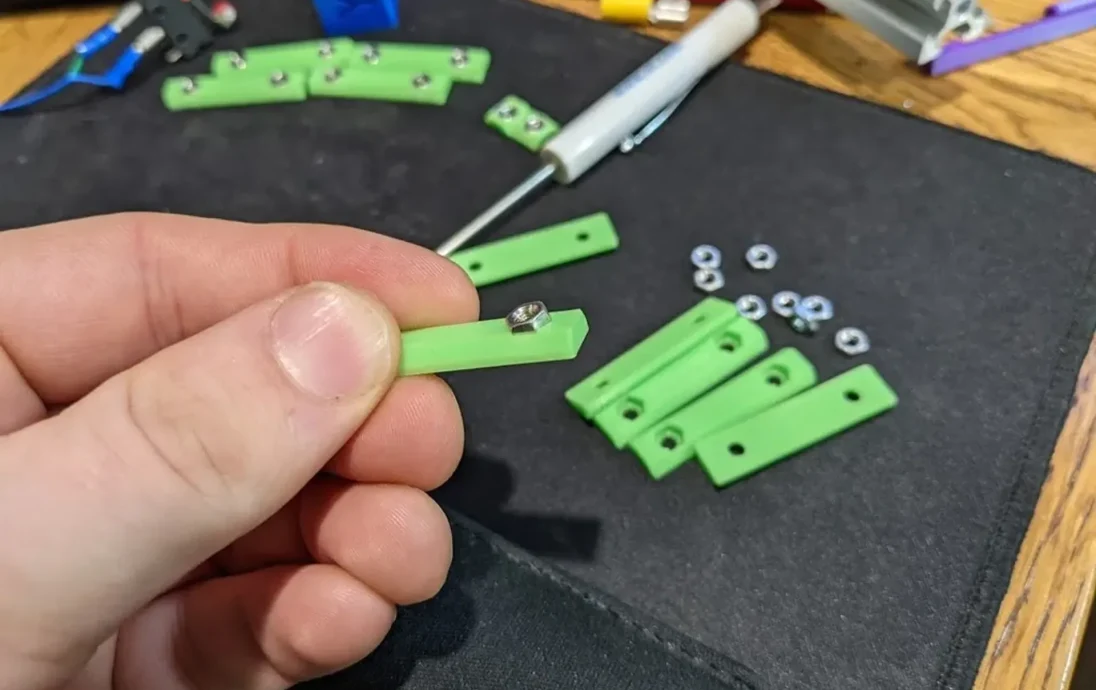

ДОПОЛНИТЕЛЬНО: «гайка рельса m3-2x.stl»

См. примечания. Я использовал их, чтобы перейти к экструзии. Мне пришлось сделать их очень тонкими, чтобы они поместились в экструзию OpenBuilds, с которой я экспериментировал за своим столом. Оказалось, что когда я перешел к экструзии Creality, размеры экструзии значительно отличались. В итоге при затягивании я получил некоторую пластическую деформацию. Я покупаю металлические Т-образные гайки.

Я предпочитаю версию с двумя гайками, а не версию с одной гайкой, представленную ниже. Ваш выбор.

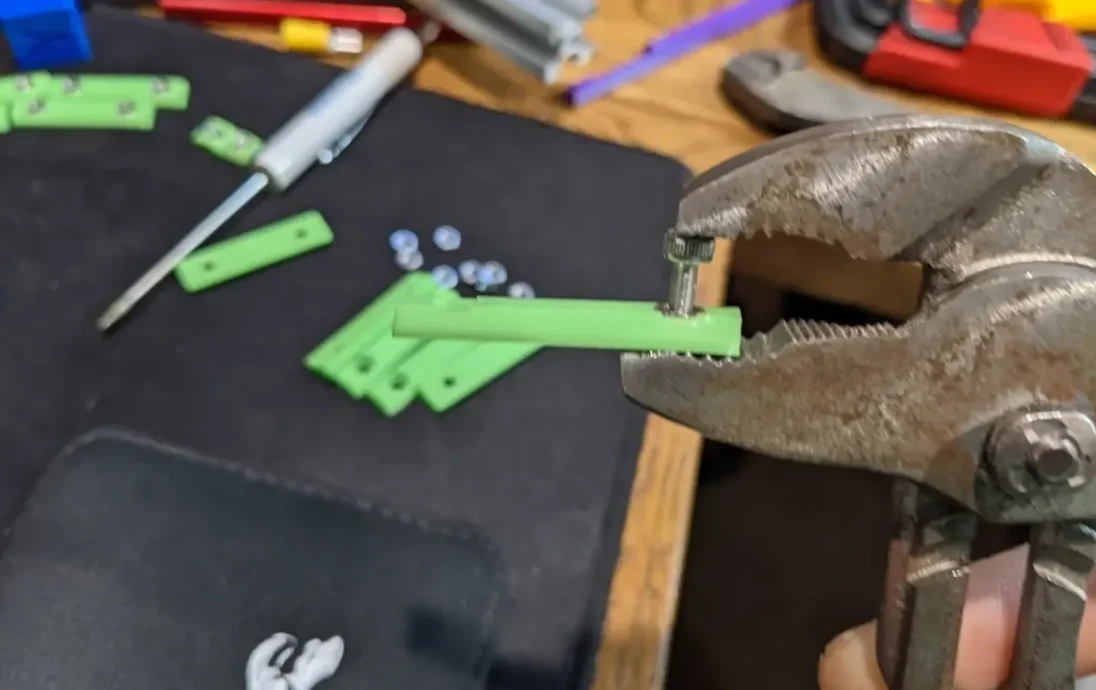

Гайки М3 можно запрессовать плоскогубцами.

Рекомендуемая печать:

слой 0,12 мм
100% заполнение
3 стены (должно быть почти все стены...)
Верхняя соприкасающаяся рабочая пластина. Никаких опор.
ДОПОЛНИТЕЛЬНО: «гайка рельса m3-1x.stl»

См. примечания и текст выше в разделе «Гайка направляющей m3-2x.stl».

НЕОБЯЗАТЕЛЬНО: «vrail spacer m3.stl»

Я использовал это, чтобы не допустить попадания направляющей MGN в паз экструзии. Наверное, не нужен.

Рекомендуемая печать:

слой 0,12 мм
100% заполнение
3 стены
Верхняя соприкасающаяся рабочая пластина. Никаких опор.
Примечания

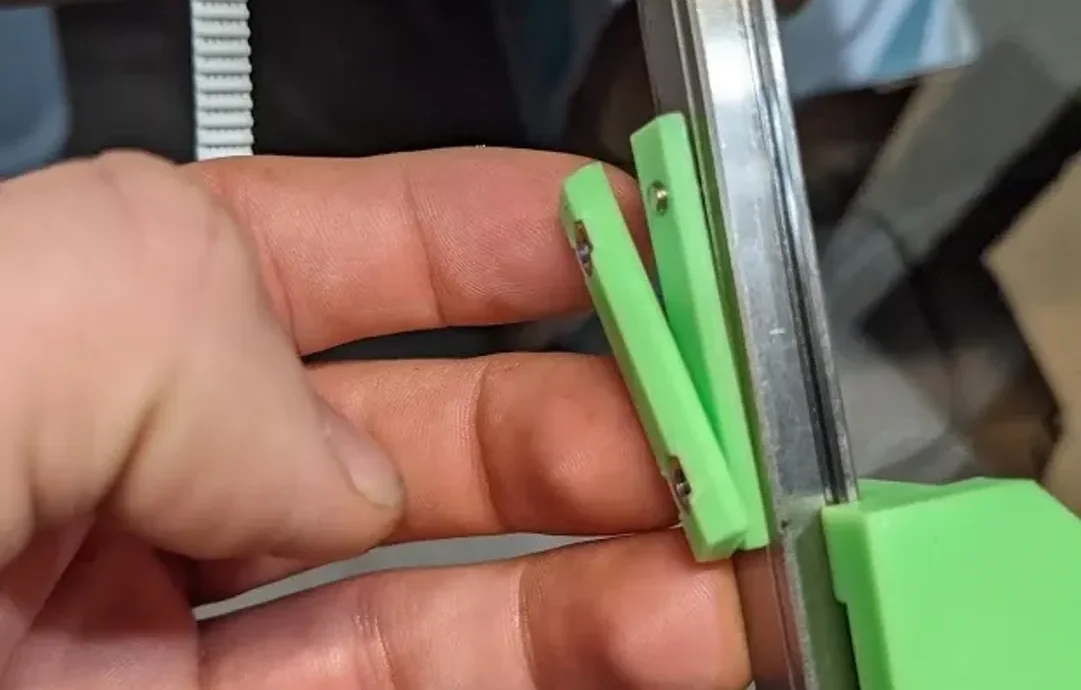

Я использовал напечатанные Т-образные гайки («гайка рельса m3-2x.stl»), но обнаружил, что пластик довольно тонкий и поддается крутящему моменту. Я заказываю металлические направляющие с Т-образными гайками на Amazon (этот и этот, чтобы посмотреть, как они подходят. Я ожидаю, что они будут более прочными и безопасными).
Лицензия

Creative Commons — атрибут
