Линейка Gridfinity

Обновление от 2025.02.22: Я добавил немного более короткую версию (6,5u вместо 7u), совместимую с кроватями 220х220.

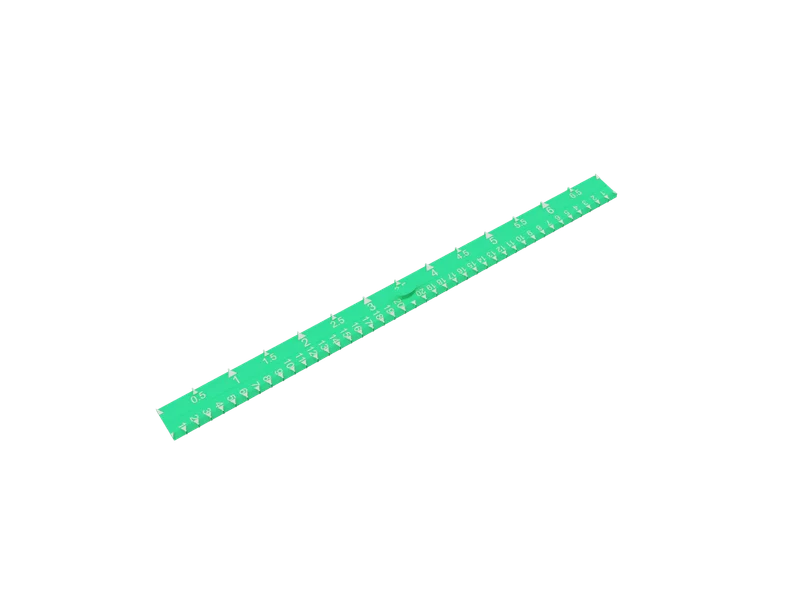

Эта линейка идеально подходит для измерения таких предметов, как ящики, ручки, плоскогубцы и т. д. — все в единицах Gridfinity. Он основан на стандартном размере сетки 42 мм и высоте 7 мм. Нижняя грань (по направлению к пластине) имеет маркировку в сантиметрах и дюймах для быстрого ознакомления и конвертации.

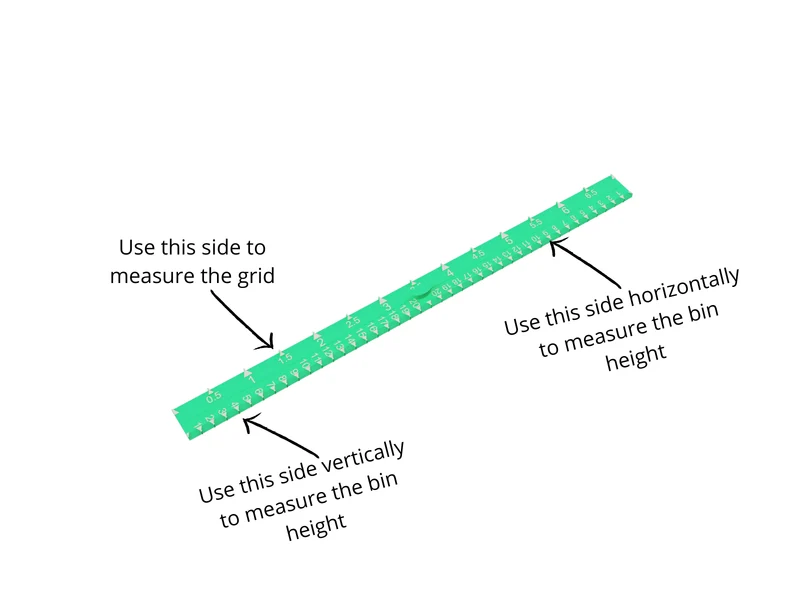

«Сторона высоты» может использоваться вертикально (для измерения глубины ящика или корзины) или горизонтально (для измерения толщины объекта).

Я обязательно включил метки в виде полусетки, потому что, хотя я использую стандартную опорную пластину шириной 42 мм, я печатаю контейнеры с основой шириной 21 мм. Это дает мне больше возможностей размещать их правильно и печатать половинного размера. Например, ручка длиной 140 мм поместится в отсек размером 3,5, а не в отсек с 4 и сэкономит мне 21 мм длины.

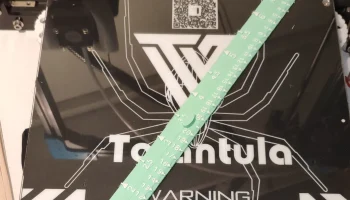

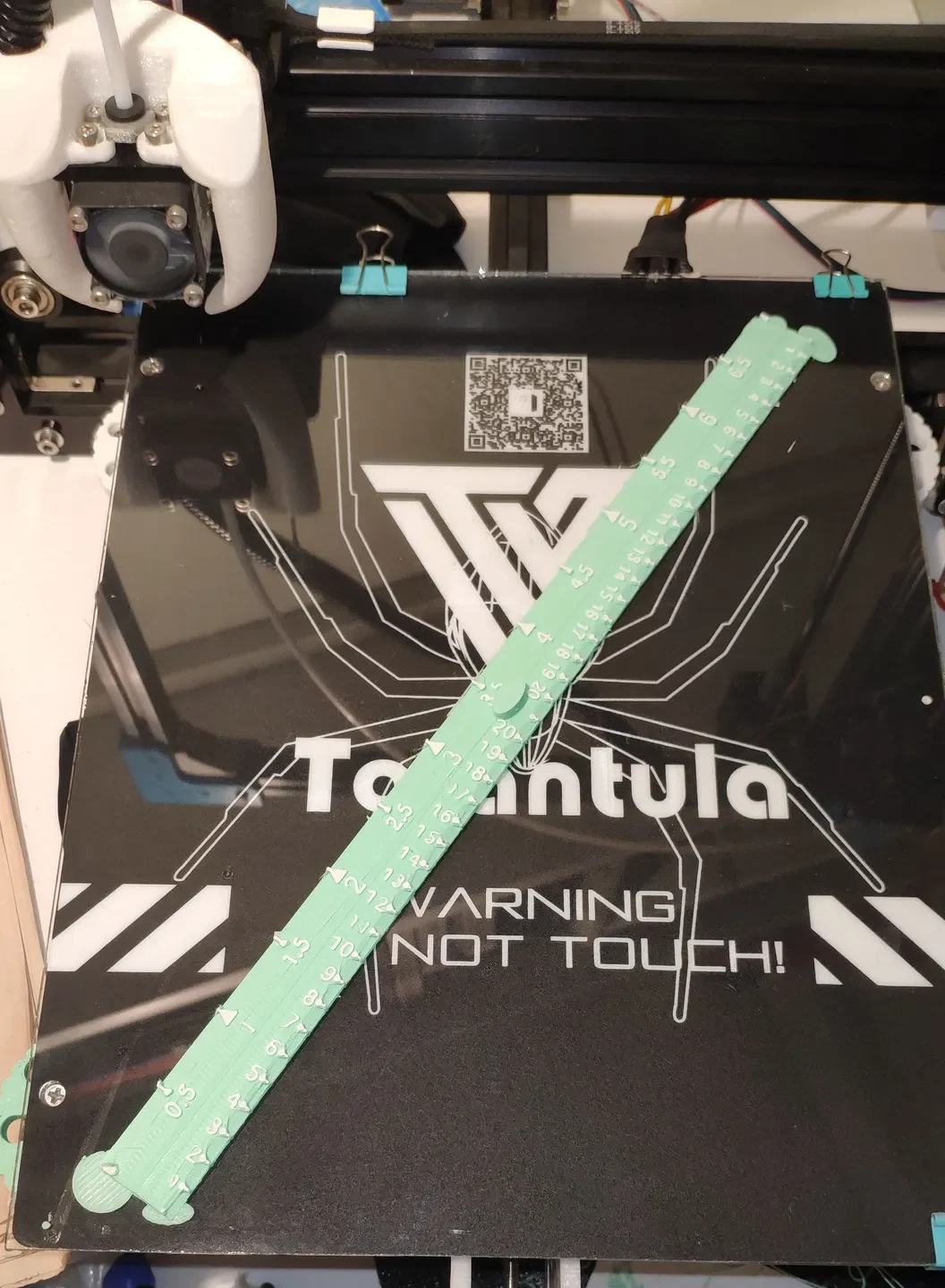

Для настроек печати я рекомендую ширину линии 0,6 (концы маркеров 0,6 мм), начальную высоту слоя 0,25 мм, высоту слоя 0,2 мм, 3 нижних слоя, 3 верхних слоя и 15% заполнение. В результате получается примерно 15 граммов нити и время печати на моем принтере составляет 1 час. Вероятно, 15-минутная печать на Bambulab. Длина линейки 294 мм, но она подойдет ко многим крова��ям по диагонали (на мою 200*260 мм подходит).

Никакой поддержки и приклеивания к кровати не требуется, но рекомендуется иметь 4 мышиных уха. Кажется разумным заменить нить для слоя 13 (и вернуться к основному цвету для слоя 16), но Sharpie тоже подойдет.

Бонус: все маркеры делают это отличным испытанием на натягивание ниток...
