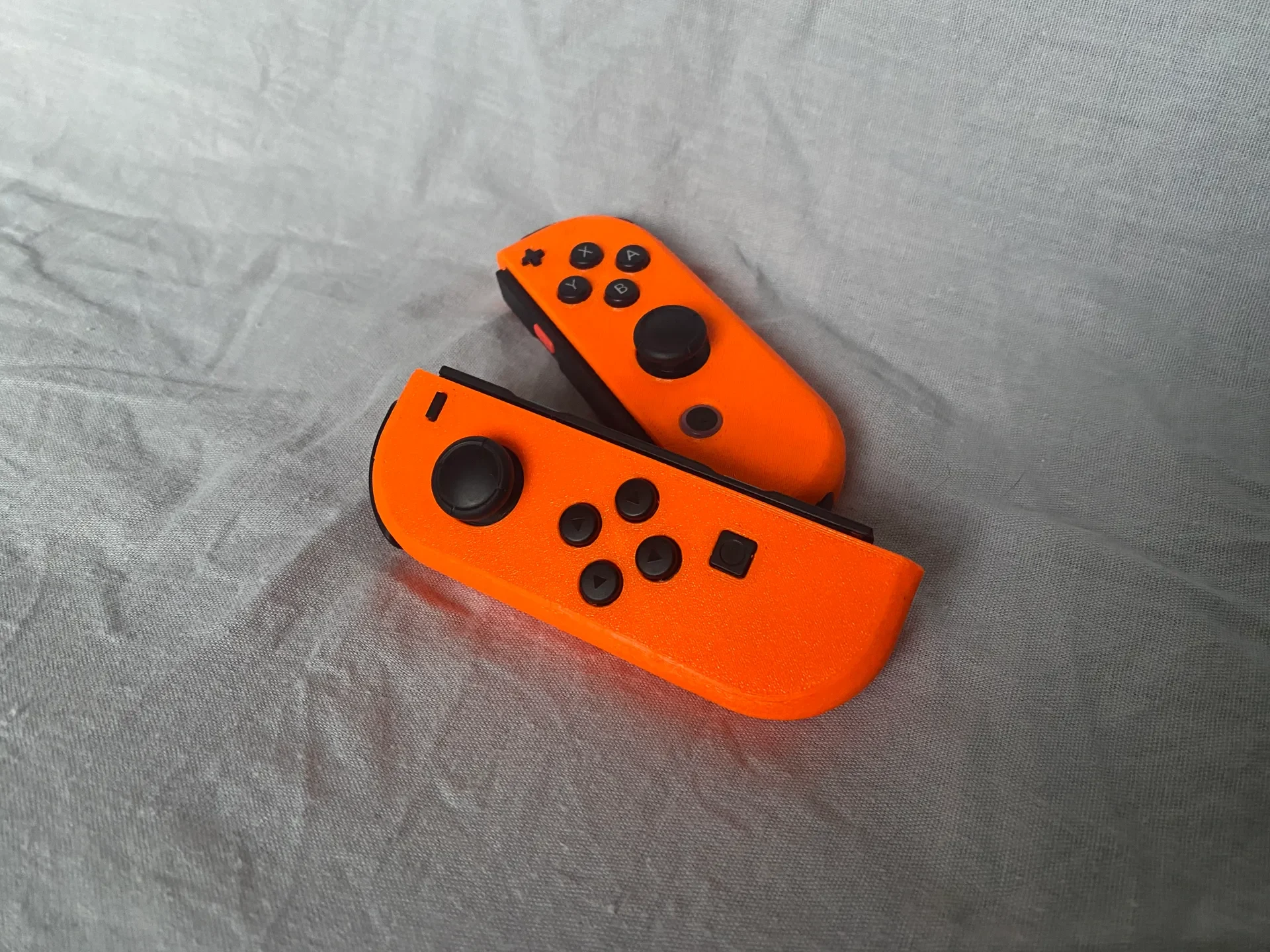

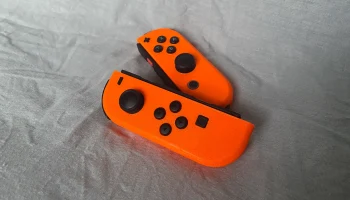

Корпуса Joycon для Nintendo Switch

Пытаясь отремонтировать джойстики, я, как и многие люди, сломал один или несколько Y-образных винтов, и мне пришлось повредить корпус, выкрутив винт и починив джойстик.

Итак, мне понадобился новый корпус, но зачем покупать что-то маленькое и пластиковое, если у вас есть 3D-принтер, который может изготовить его в любом цвете?

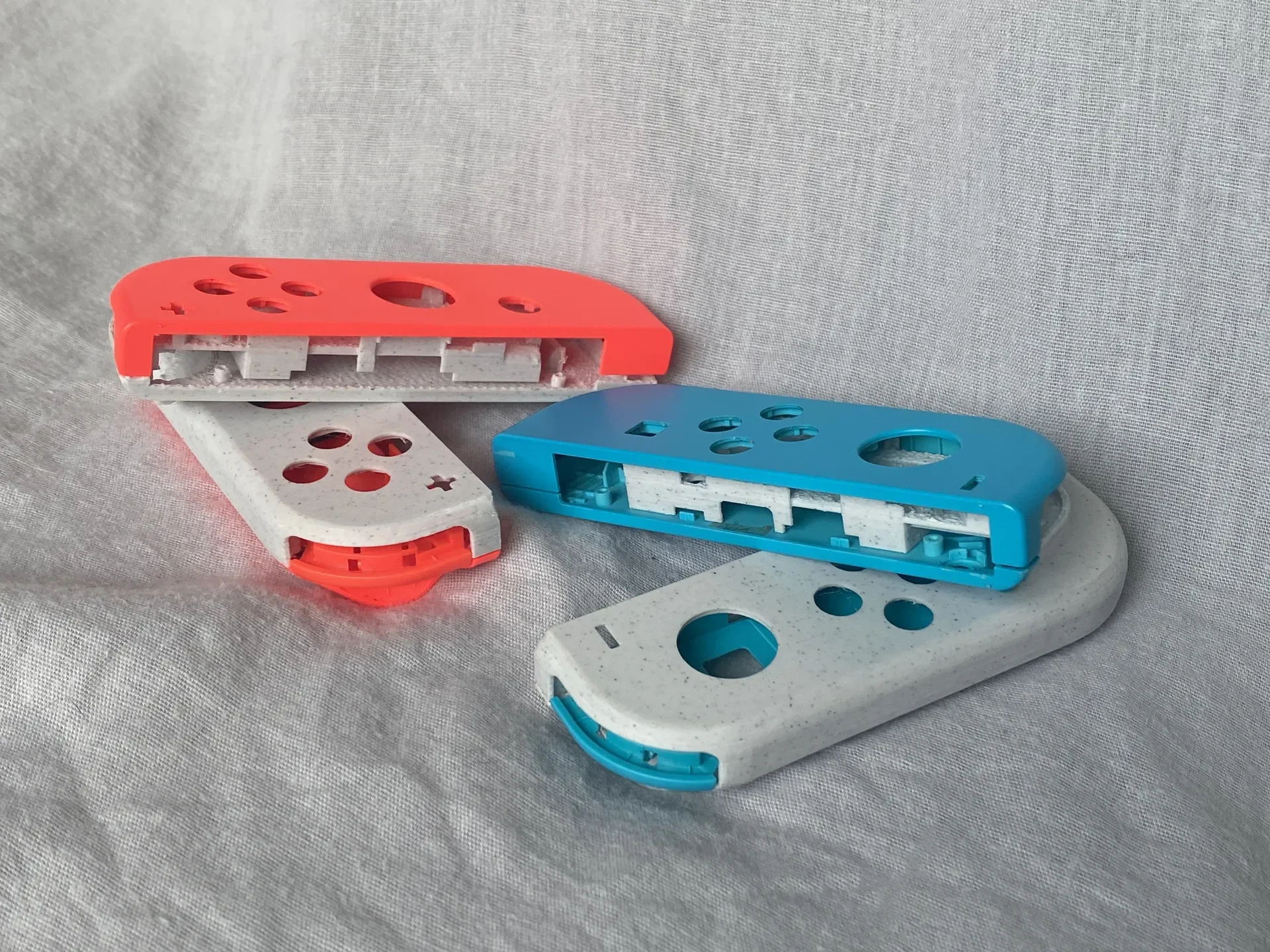

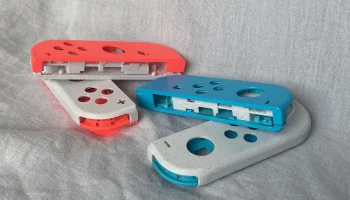

Это не 1-1 копия, там необходимо внести несколько изменений, чтобы сделать ее пригодной для печати, и я хотел поделиться ею так, чтобы другие могли легко ее редактировать, поэтому 3D-сканирование не было предпочтительным. Я измерил и протестировал множество деталей, чтобы все детали подошли друг к другу, а кнопки имели правильную глубину и ощущение.

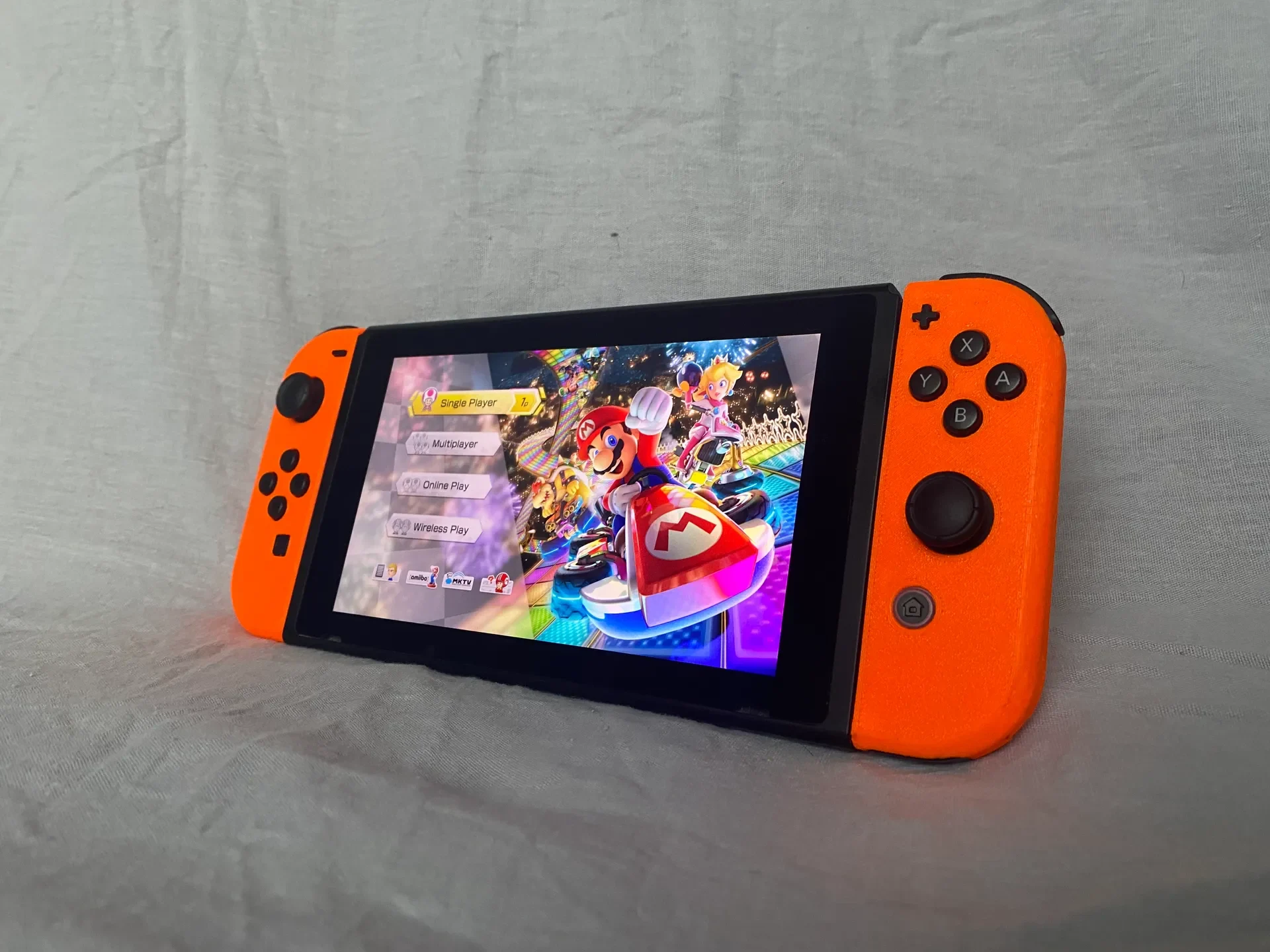

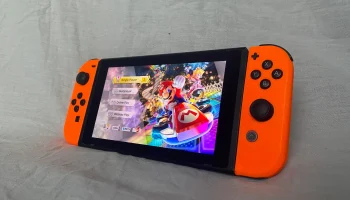

Он работает даже вместе с оригинальными запчастями!

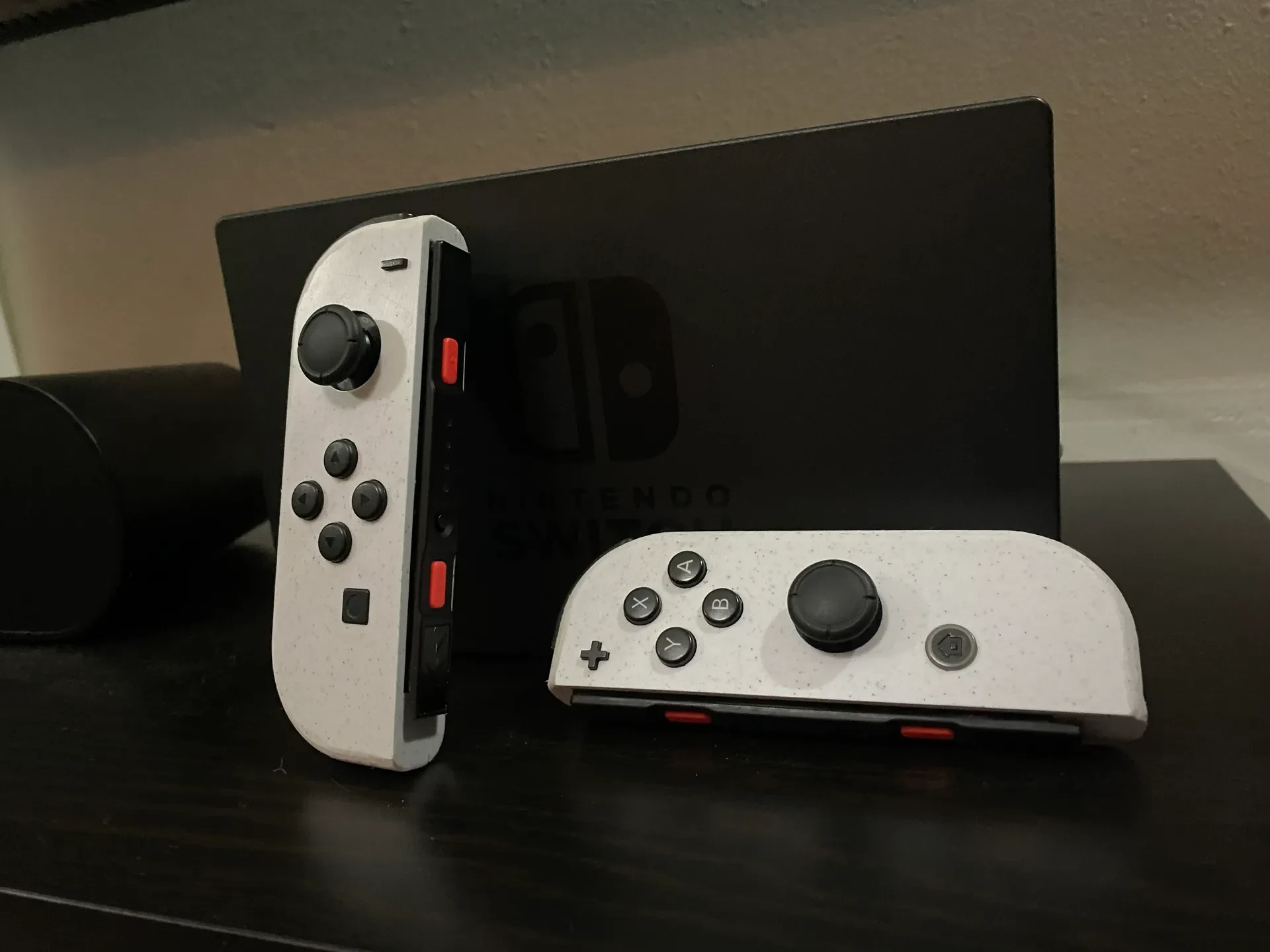

(Белые детали изготовлены из мрамора PLA)

Настройки печати

Все части находятся в одном файле, но их можно разделить в слайсере.

Материал: PLA (пробовал PETG, но опоры очень сложно снять)

ДЕТАЛИ 0,10 мм

Положение шва: произвольное

Создать вспомогательный материал: ☑

Порог нависания: 25

Слои плота: 2

Расстояние Z верхнего контакта: 0,2

Узор: Прямолинейная сетка

Поддержка только на рабочей пластине: ☑

Расстояние XY между объектом и его опорой: 25 %.

Настройки для конкретной детали

Передняя часть: Слои плота: 0

Середина: расстояние XY между объектом и его опорой: 60%.

Постобработка

Детали 4/6 нуждаются в опоре, которую нужно несколько аккуратно снять.

Могут быть заметные швы, которые вы, возможно, захотите удалить.

При желании вы можете сгладить края передних частей с помощью «инструмента для удаления заусенцев» (он не гладкий из-за выступа).

Сборка

Я мог бы объяснить, как заменить оболочку joy-con, но другие люди справляются с этим лучше, чем я.

https://www.ifixit.com/Guide/Nintendo+Switch+Right+Joy-Con+Shell+Replacement/130386

https://www.ifixit.com/Guide/Nintendo+Switch+Left+Joy-Con+Shell+Replacement/130378

последняя версия 2 — последнее обновление 21 июля 2024 г.

изменена только левая средняя часть
Исправлена кнопка минус
Кнопка «минус» находилась слишком далеко назад по сравнению с кнопкой «плюс».
