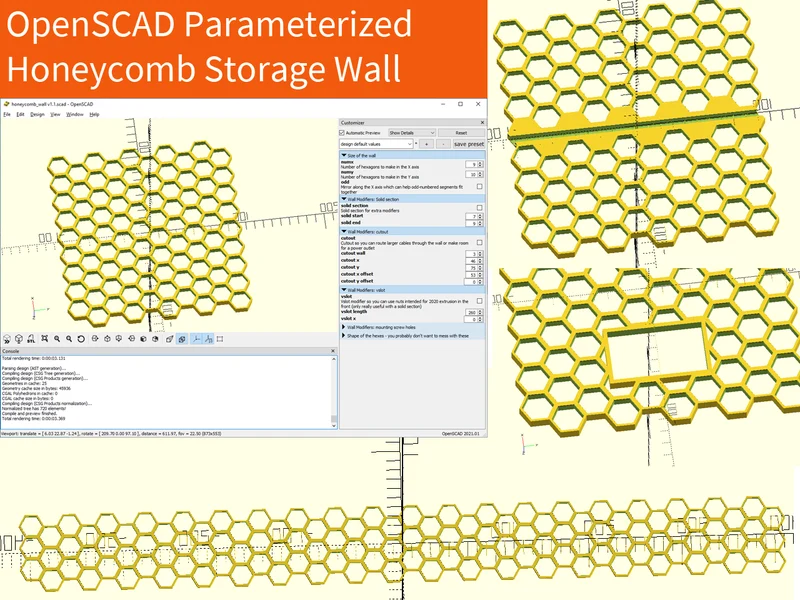

Параметризованная сотовая стена хранения OpenSCAD...

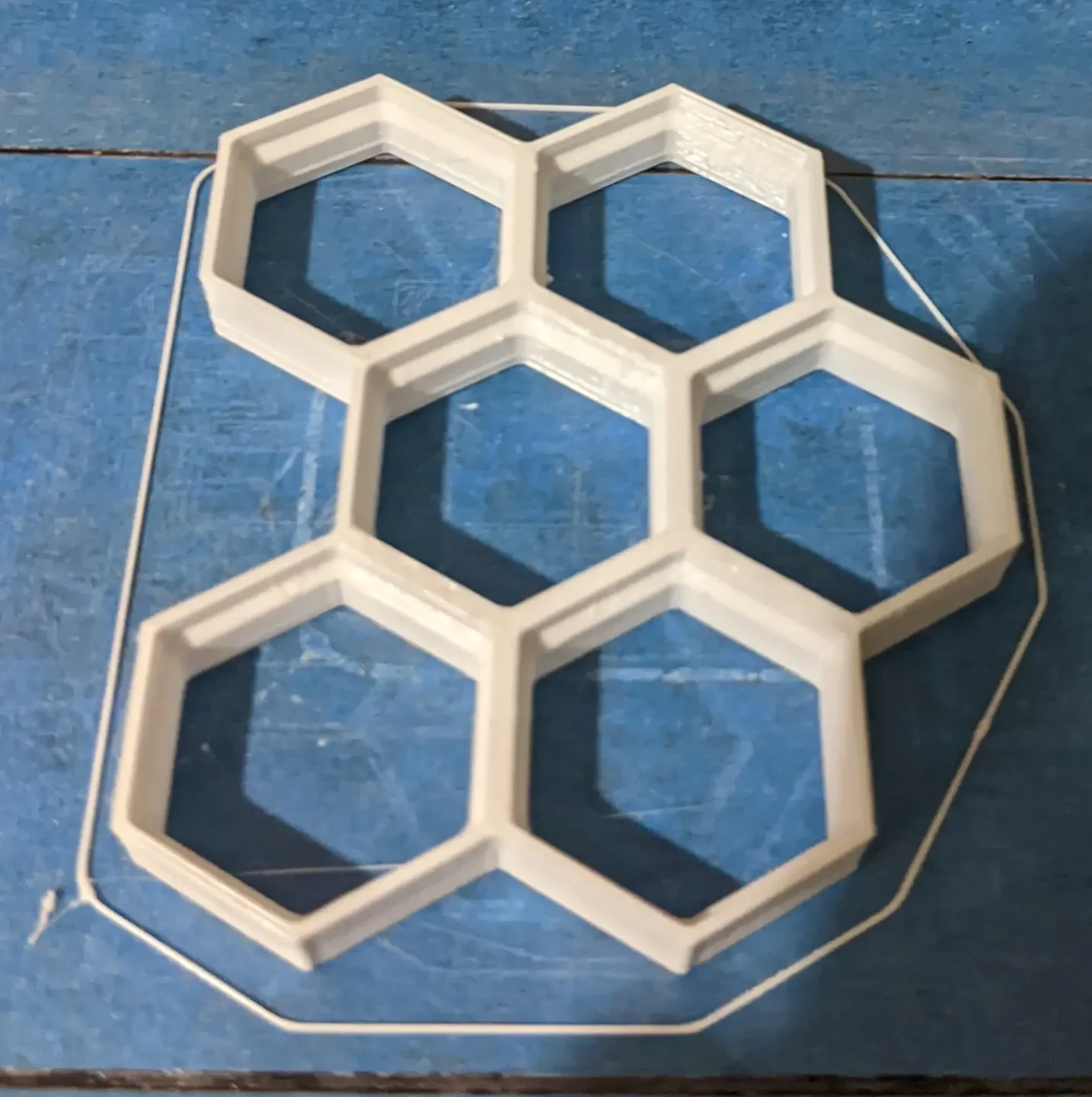

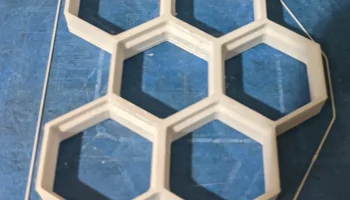

Я смотрел на сотовую стену для хранения, и она выглядела довольно аккуратно. И я заметил, что уже есть несколько человек, создающих различные меньшие или крошечные версии для печати. Но что, если бы вы могли выбрать именно тот размер, который вам нужен? Может быть, вам нужен высокий узкий, чтобы заполнить пробел идеального размера… или гигантский для вашего гигантского специального принтера, которого достаточно, чтобы напечатать человека… или сверхмаленький для вашего суперкрошечного принтера?

OpenSCAD спешит на помощь! Я потратил немного времени на просмотр чертежей технических характеристик и сравнение того, что я создал, чтобы это была точная замена.

Когда я загрузил это в 2022 году, там было куча всего, но с OpenSCAD еще никто особо не работал, но с тех пор появилось целая куча интересных вещей, которые люди сделали. Это был взрыв всяких крут��х и аккуратных штучек! Самая последняя версия содержит множество настроек и изменений, которые, как мне показалось, были полезны, когда я покрывал каждую доступную стену в своем жилом помещении сотовыми стенками для хранения вещей.

Требования к библиотеке

Для работы необходимо установить библиотеку BOSL2. Также есть сетка, но вам не нужна сетка, вам нужна версия OpenSCAD, чтобы вы могли создавать любые размеры, которые пожелаете.

Как использовать

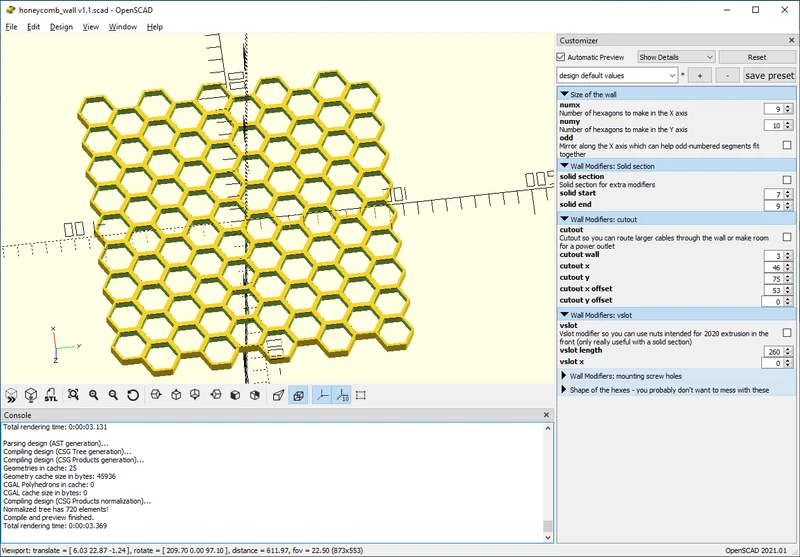

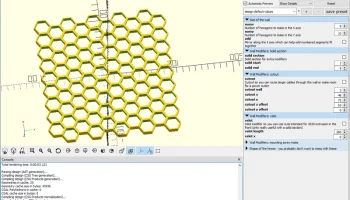

Последние версии OpenSCAD поставляются с интерфейсом «Настройщик», так что вы можете просто перейти на панель, которая по умолчанию находится справа, и настроить параметры. Я разбил все по разделам, которые вы можете расширять по мере необходимости.

Сторона стены

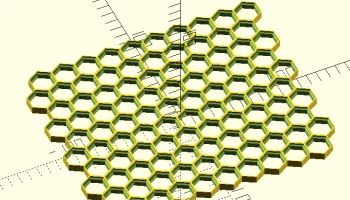

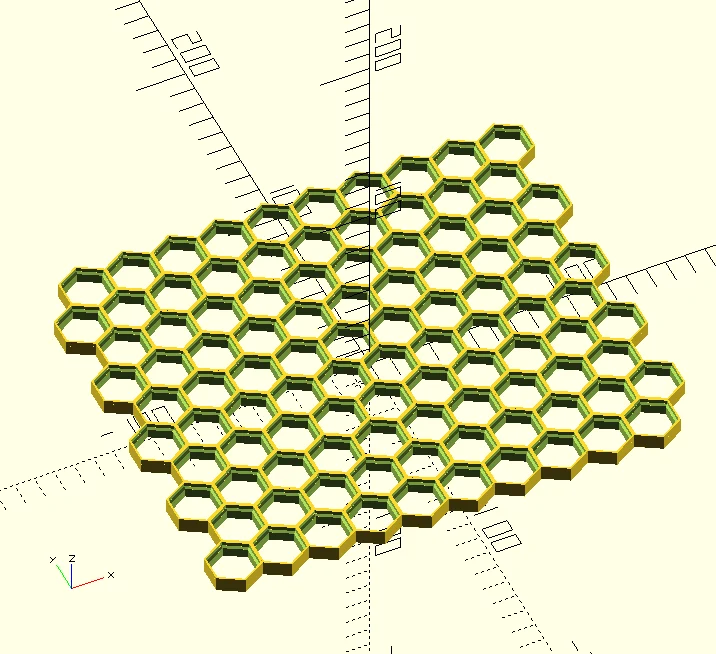

Двумя наиболее важными параметрами, которые следует использовать, являются numx и numy, которые контролируют количество шестиугольников, которые будут образованы по оси X или Y. Если вы сопоставляете другие сегменты, не созданные с помощью этого инструмента, вы можете использовать нечетный флажок; это будет отражаться вдоль оси X.

Возможно, вы сможете полностью игнорировать все разделы модификаторов, поскольку это может быть все, что вам действительно нужно.

Модификаторы стен: Сплошное сечение

Это используется в качестве основы для некоторых других разделов. По сути, это позволяет вам создать раздел со сплошными строками. Установите флажок сплошного сечения, чтобы включить эту функцию. Вы можете использовать это как основу для других модификаций. «Сплошное начало» и «Сплошной конец» определяют, какие строки будут делаться сплошными.

Модификаторы стен: вырез

Если вы строите сотовую стену для хранения вещей и в ней есть выключатель или вилка питания, или вы просто хотите протянуть через нее кабели большего размера, вам понадобится вырез.

Установите флажок выреза, чтобы включить эту функцию. Стена выреза управляет стеной, окружающей вырез, вырез x и вырез y управляют размером выреза, а смещение выреза x и смещение выреза y позволяют перемещать вырез.

Модификаторы стен: vslot

Прежде чем включать модификатор сплошного сечения, необходимо включить его, иначе он просто сделает случайный бесполезный разрез поперек детали.

Это позволит вырезать V-образный паз, чтобы вы могли использовать гайки и другие детали, предназначенные для экструзии 2020 года. Я добавил немного больше дна к V-образному пазу, чтобы компенсировать любые провисания в результате перемычки.

Установите флажок vslot, чтобы включить эту функцию. vslot length управляет длиной слота (позже я это уберу). vslot x контролирует расположение слота относительно строк.

Модификаторы стен: отверстия для крепежных винтов

Прежде чем включать модификатор сплошного сечения, необходимо включить его, иначе он просто сделает несколько случайных бесполезных разрезов в детали.

Это вырежет ряд отверстий для крепежных винтов, предназначенных для ввинчивания спереди в стену.

Установите флажок крепежного винта, чтобы включить эту функцию. Используйте спецификацию крепежного винта, чтобы выбрать размер винта и головку крепежного винта, чтобы освободить место для головки винта. Расстояние между крепежными винтами будет определять расстояние между отверстиями для винтов, а расстояние между крепежными винтами будет определять общее расстояние (установите его примерно на длину всего сегмента стены), а монтажный винт x контролирует расположение прорези по отношению к рядам.

Другие советы

Если у вас есть стабильная конфигурация, полезно нажать кнопку "+" сверху.
