Лоток для инструментов Snapmaker U1 - новинка! Дизайн с д...

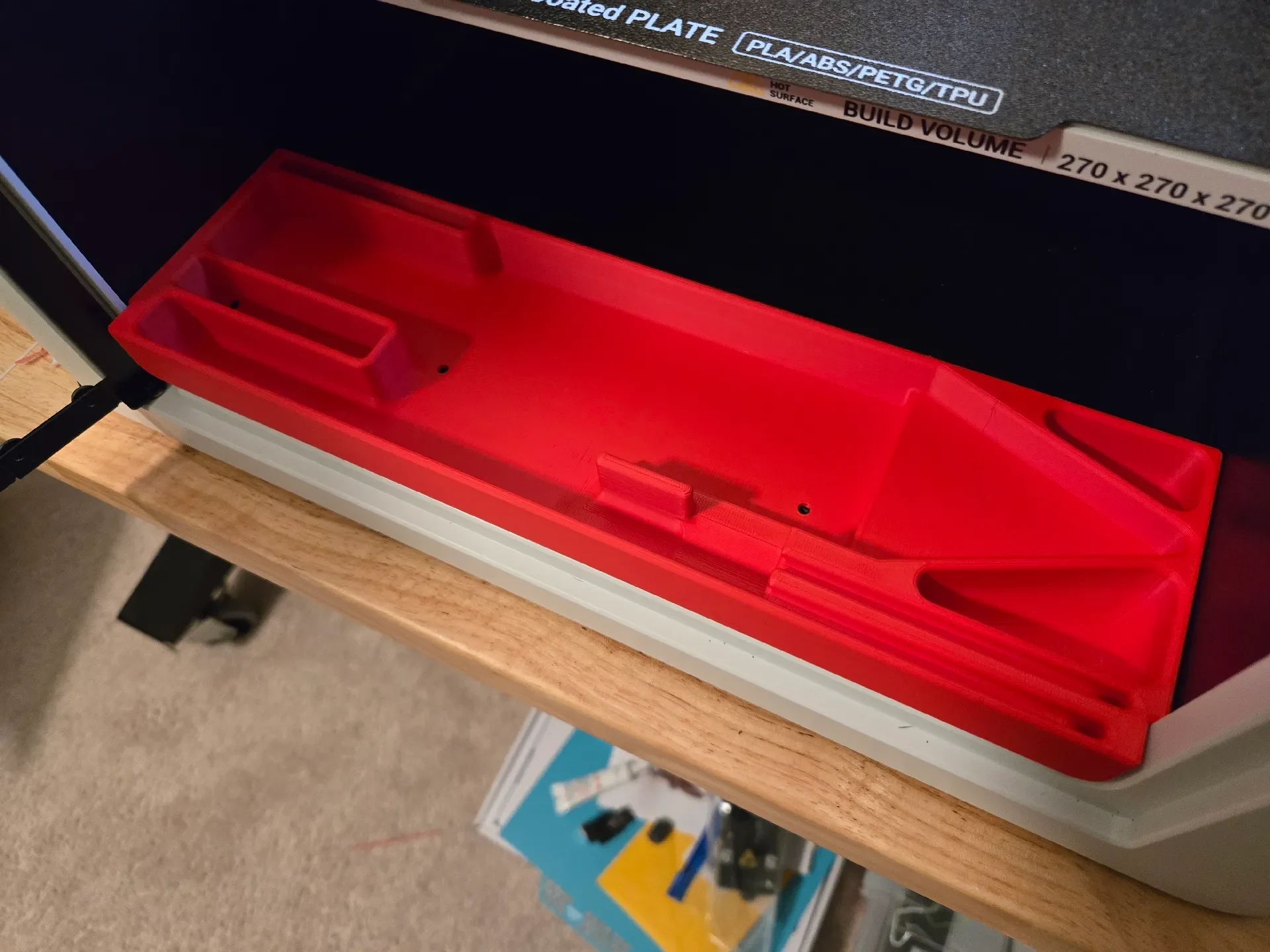

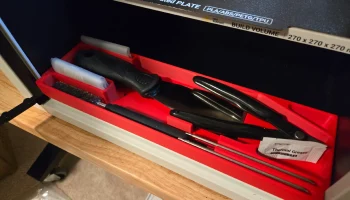

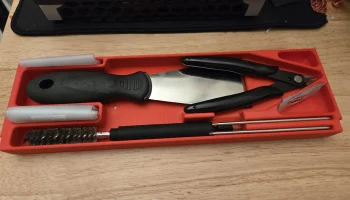

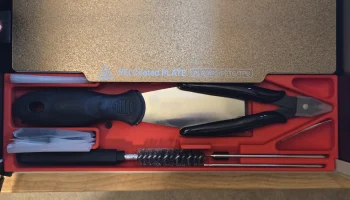

Этот лоток для инструментов крепится непосредственно к передней части Snapmaker U1 с помощью транспортировочных винтов. Он вмещает скребок, ножницы, чистящую щетку, шестигранные ключи, запасную пружину, пакеты с запасными винтами и имеет два дополнительных места для хранения. Устанавливается заподлицо с передней частью принтера и соответствует радиусу и профилю кривых.
Преимущества дизайна:

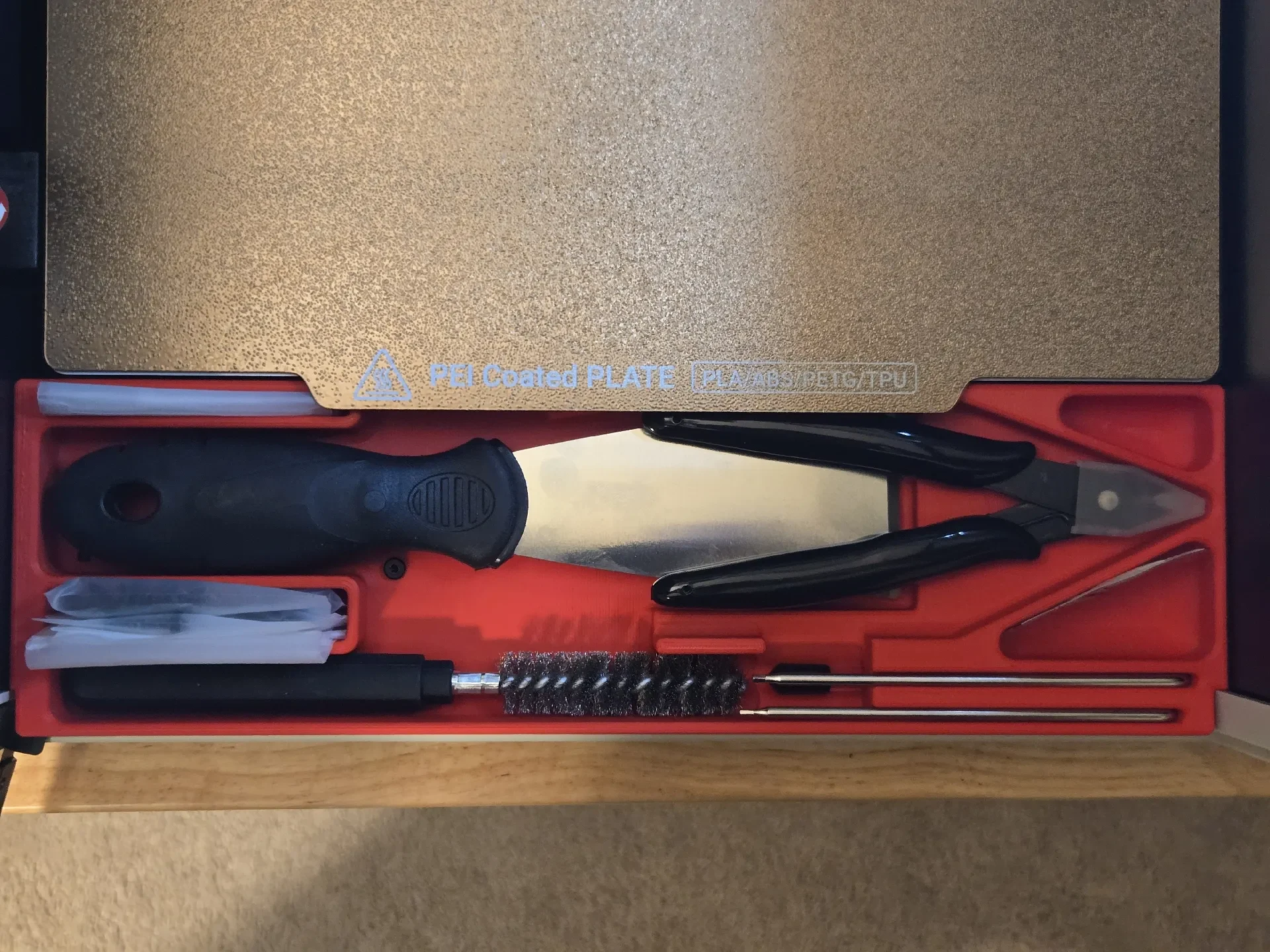

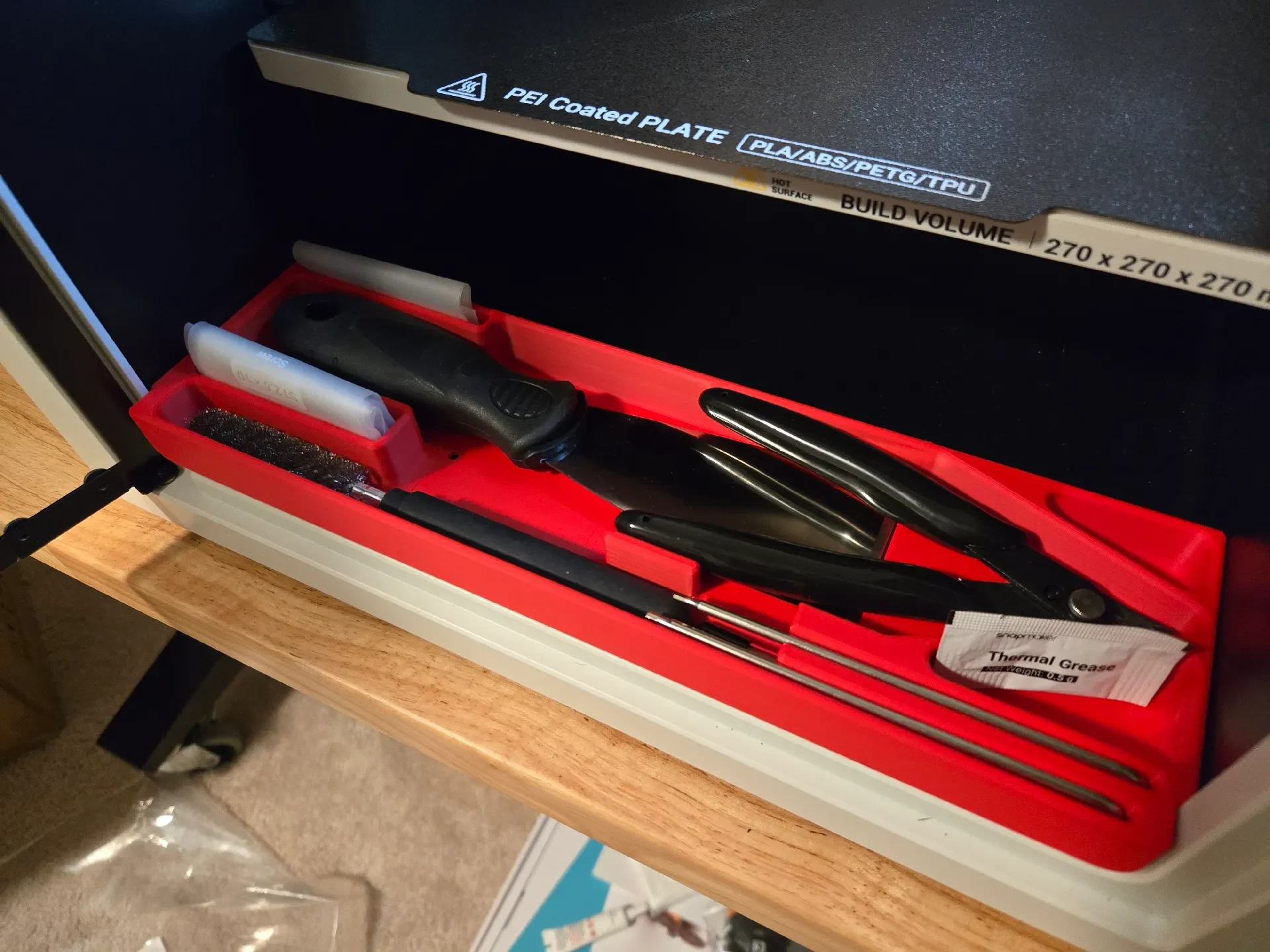

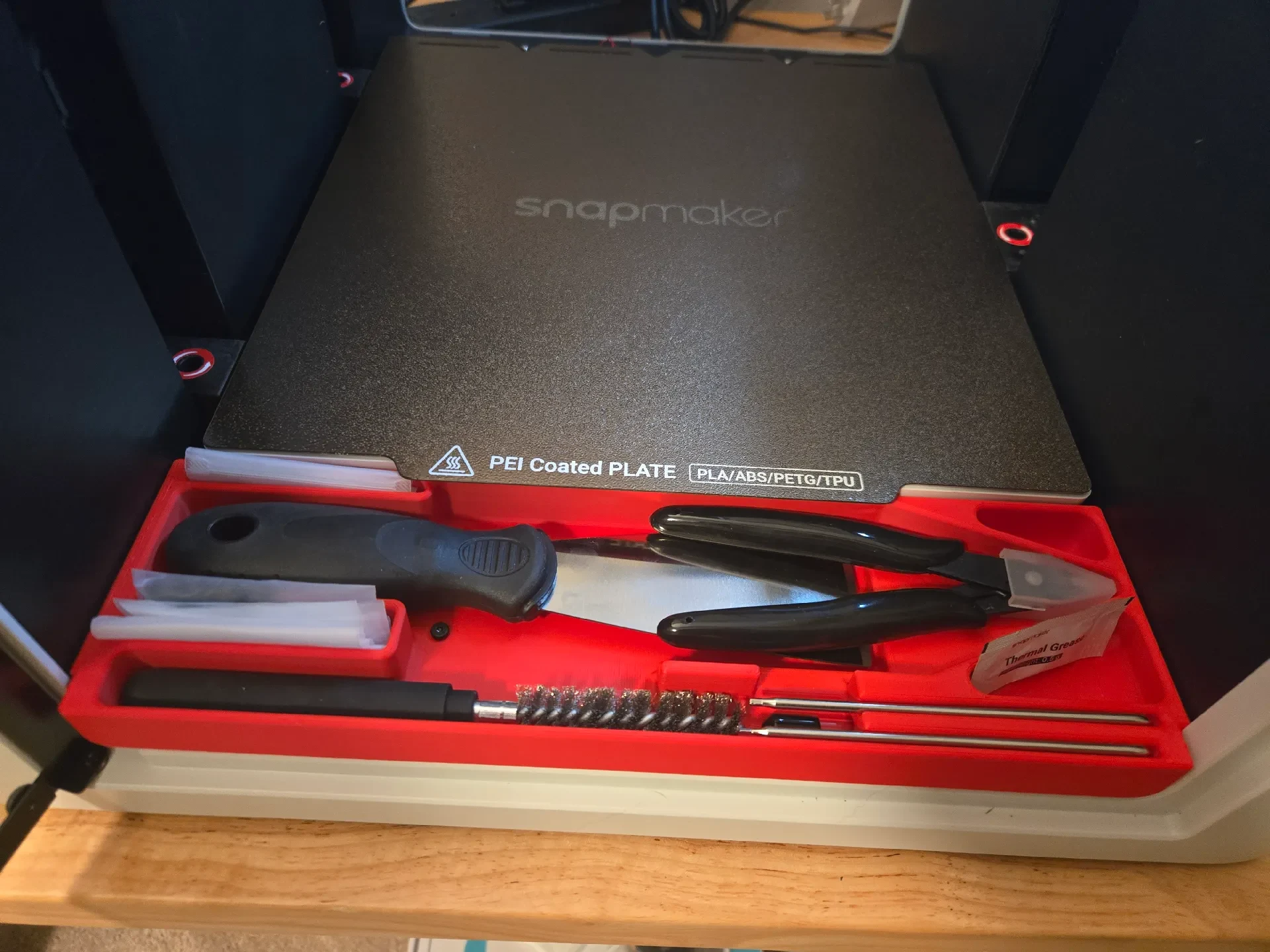

Такая конструкция обеспечивает доступ ��о всем инструментам и многим запасным частям, входящим в комплект U1. Скребок можно вытащить из-под плоскогубцев, не снимая их, и их можно хранить без использования чехла для губок (он также подходит к нему). Щетку можно снять, не трогая шестигранные ключи. Пальцы могут легко достать и извлечь все инструменты.

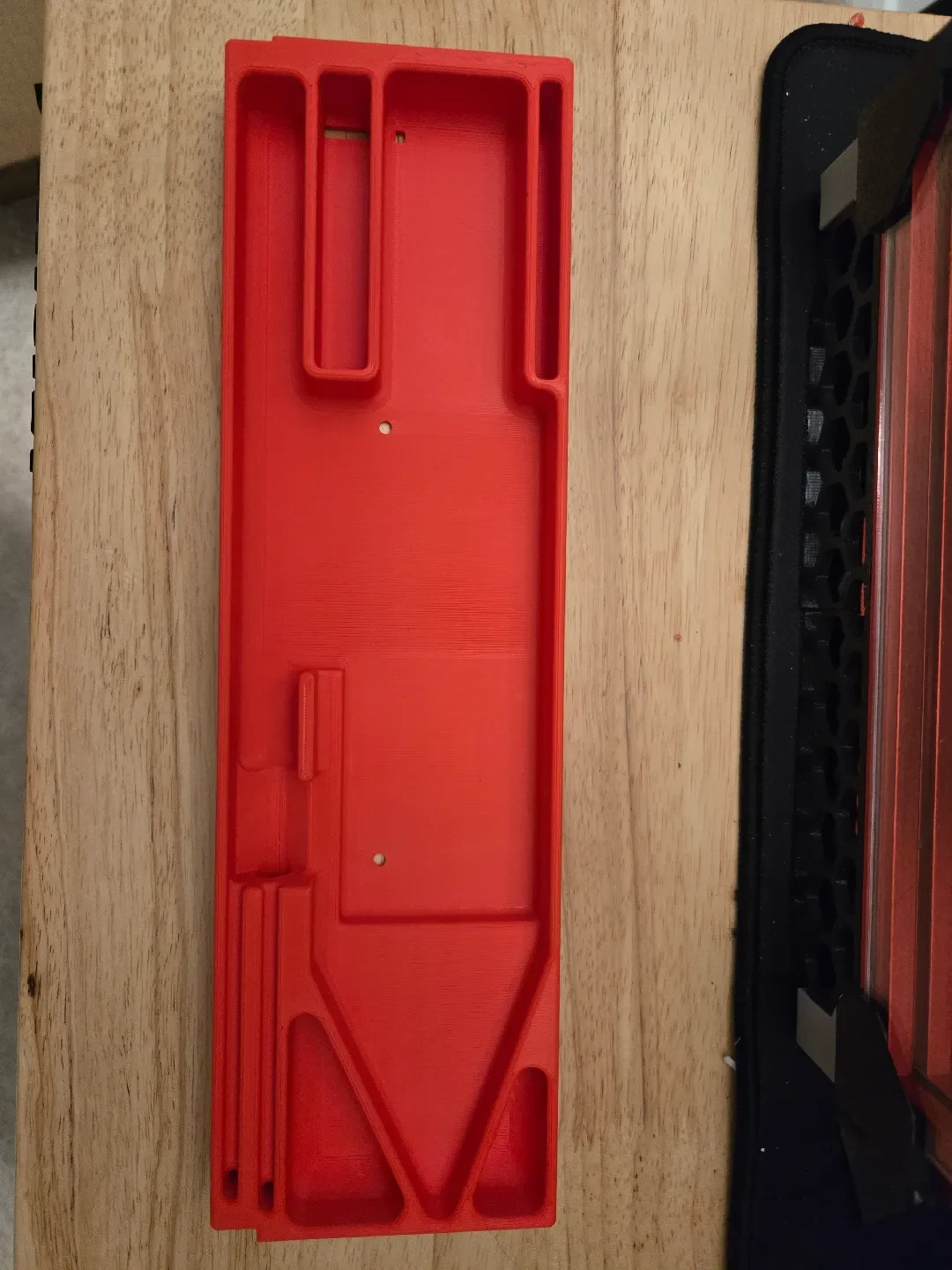

Имеются прорези для запасных пакетов с винтами, которые можно сложить и вставить в прорези возле лопаточки. Кроме того, есть два обычных гладких кармана, в которые можно положить винты или другие мелкие запасные части и при этом их легко снять.
Вдохновение и благодарность:
Меня вдохновили похожие конструкции (лоток для инструментов Snapmaker U1, лоток для инструментов Snapmaker U1 — без опор — ремикс, передний лоток для инструментов Snapmaker U1 с настраиваемой вставкой), но меня не устраивали некоторые детали каждого из них. И мне было очень полезно использовать их эталон для двойной проверки моих собственных измеренных размеров! Огромный им респект!
(Зачем перепроектировать? Количество полигонов и острые углы не очень хорошо ощущались пальцами и приводили к появлению странных выступов, вызывающих предупреждения, а использование пространства означало, что некоторые инструменты приходилось удалять, чтобы получить доступ к другим. Ни один другой дизайн, который я нашел, не соответствовал эстетически и хорошо сочетался с изгибами и передней частью принтера)
Я включил пошаговый файл, надеюсь, это поможет кому-нибудь еще сделать и другие интересные вещи в этом разделе!
Советы по печати:
Поверните на 45 градусов вокруг оси Z и центра, и он без проблем поместится на станине U1. Может показаться, что большой нижний радиус требует поддержки, но в этом нет необходимости, поскольку провис был минимальным, а провисание нити не было видно и не мешало установке.
Я напечатал слой толщиной 0,2 мм, нарезанный с помощью Snapmaker Orca, используя готовые по умолчанию PLA-профили Snapmaker. Использовал вложенную в коробку нить. В белом или черном цвете будет смотреться еще лучше!
Примечание. Температура стеклования PLA составляет 55-65 °C. Если вы планируете закрыть принтер или добавить нагреватель, рекомендуется использовать ABS/ASA или материал с более высокой температурой!

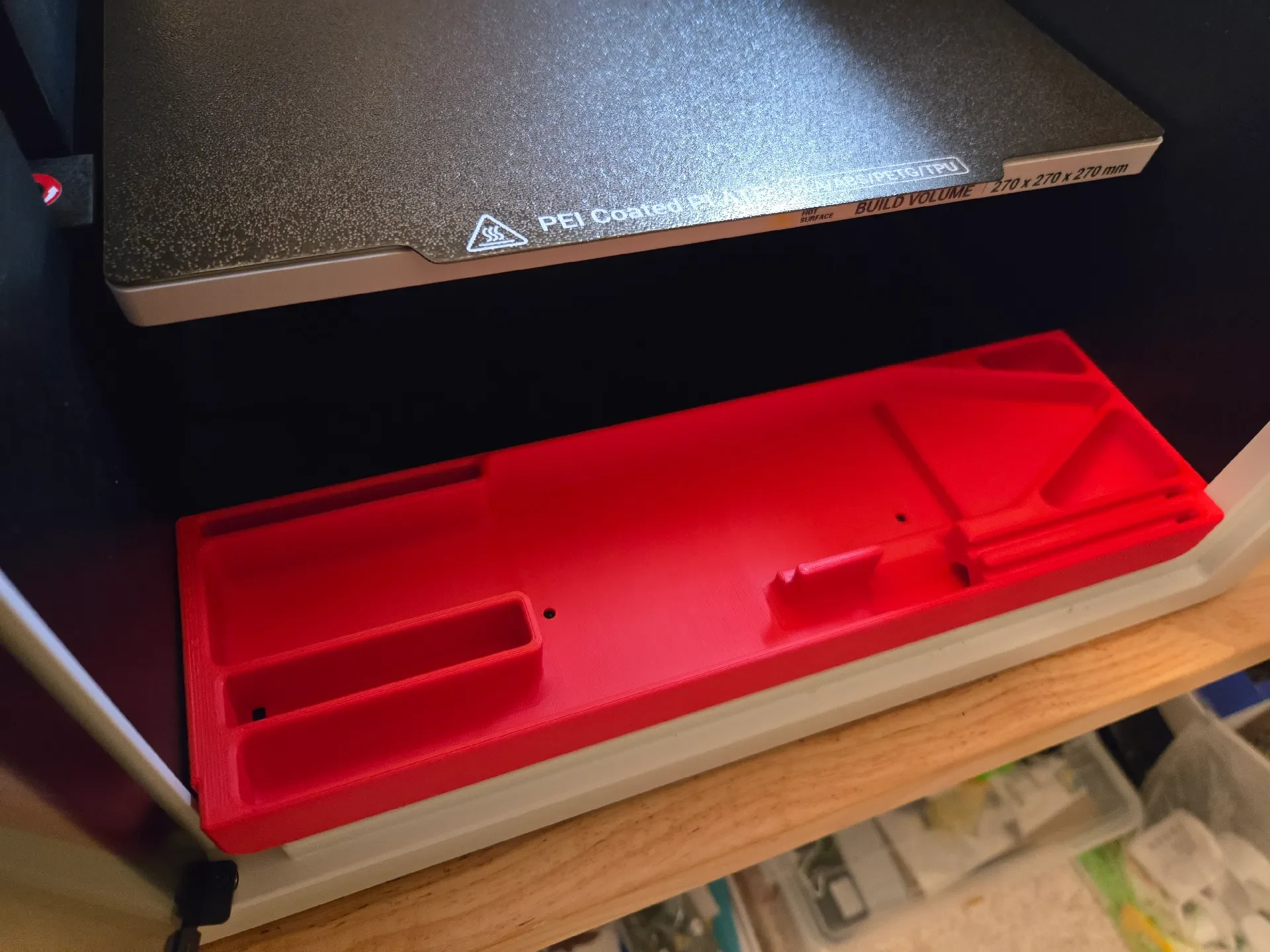

Используйте два коротких транспортировочных винта, которые удерживают пластик, удерживающий станину, чтобы установить лоток.
