Собственно параметрическая Gridfinity - базовая сетка + я...

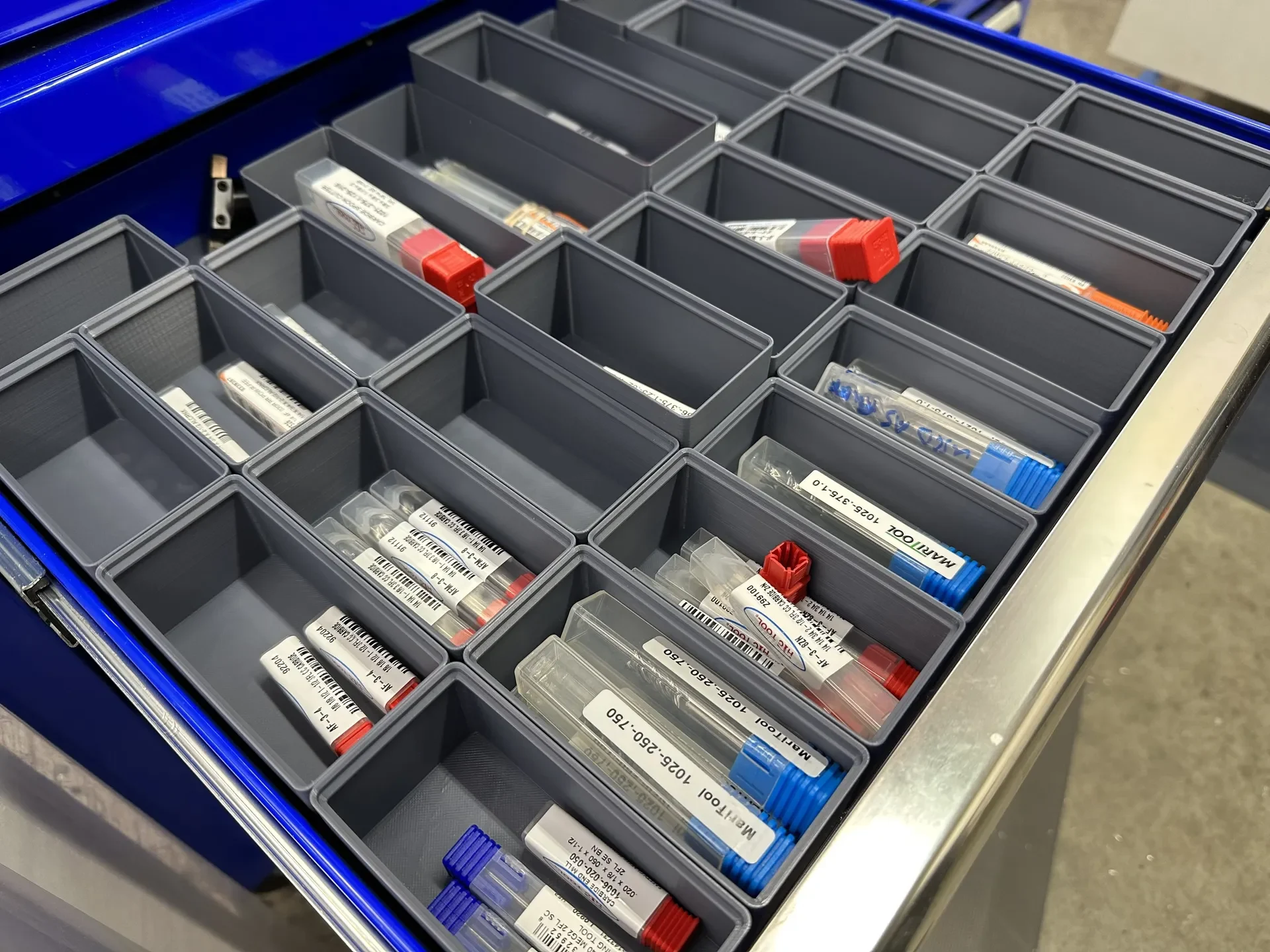

Вот очень параметрический и ✨теперь настроенный✨ файл Gridfinity Base Grid и Bin Fusion 360 с 3MF. Я буду продолжать добавлять и обновлять по мере разработки новых товаров. Посмотрите нашу коллекцию.

Теперь стандартные файлы 3MF — версия 2

14 октября 2023 г.

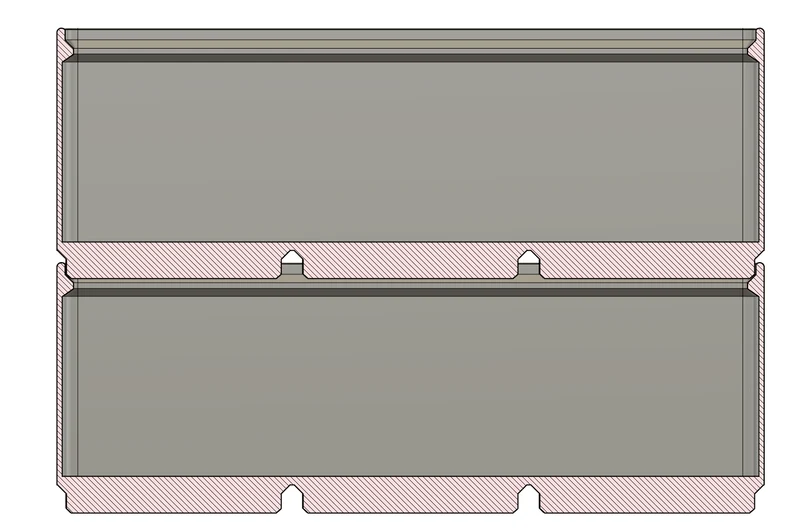

Все файлы F3D и 3MF теперь соответствуют спецификации Gridfinity.
Снижение потребности в базовом материале сетки — меньшая высота Z, меньшие площади магнитов.
Включенные опции для бункеров
Mag = Magnets — гораздо быстрее и с меньшим расходом материала для печати без отверстий под магниты.
BF = Филе в контейнере — легче получить
SOLID = сплошная корзина, поэтому вы можете изменить ее по своему вкусу.

18 сентября 2023 г. — Файл Fusion 360 CONFIGURED-v10.f3z содержит исправления для несоответствующей спецификации Gridfinity, на которую указывали некоторые. Ни один из файлов 3MF еще не исправлен.

Если вам нужна ненастроенная версия (бесплатные пользователи), используйте -v10.f3d.

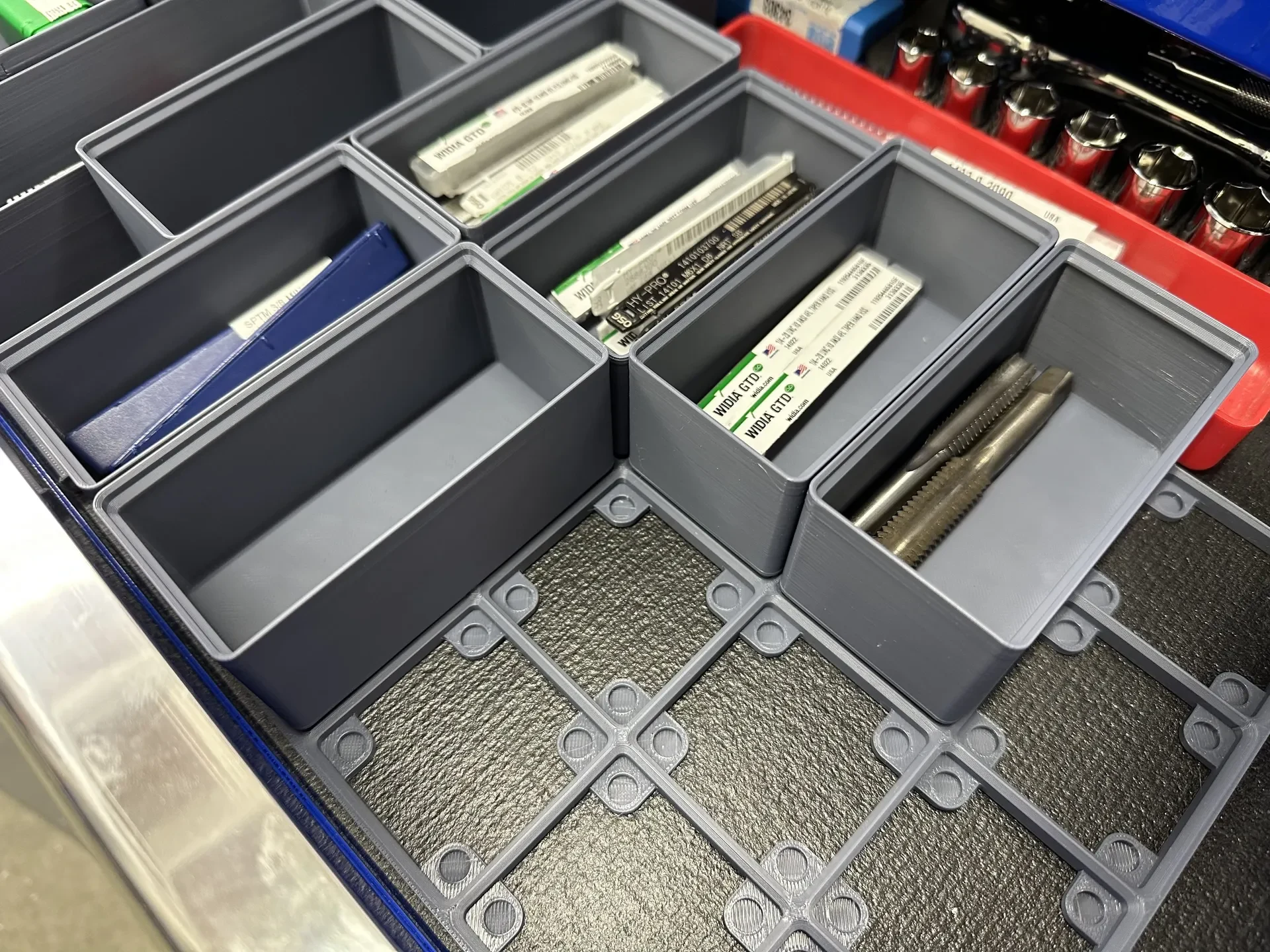

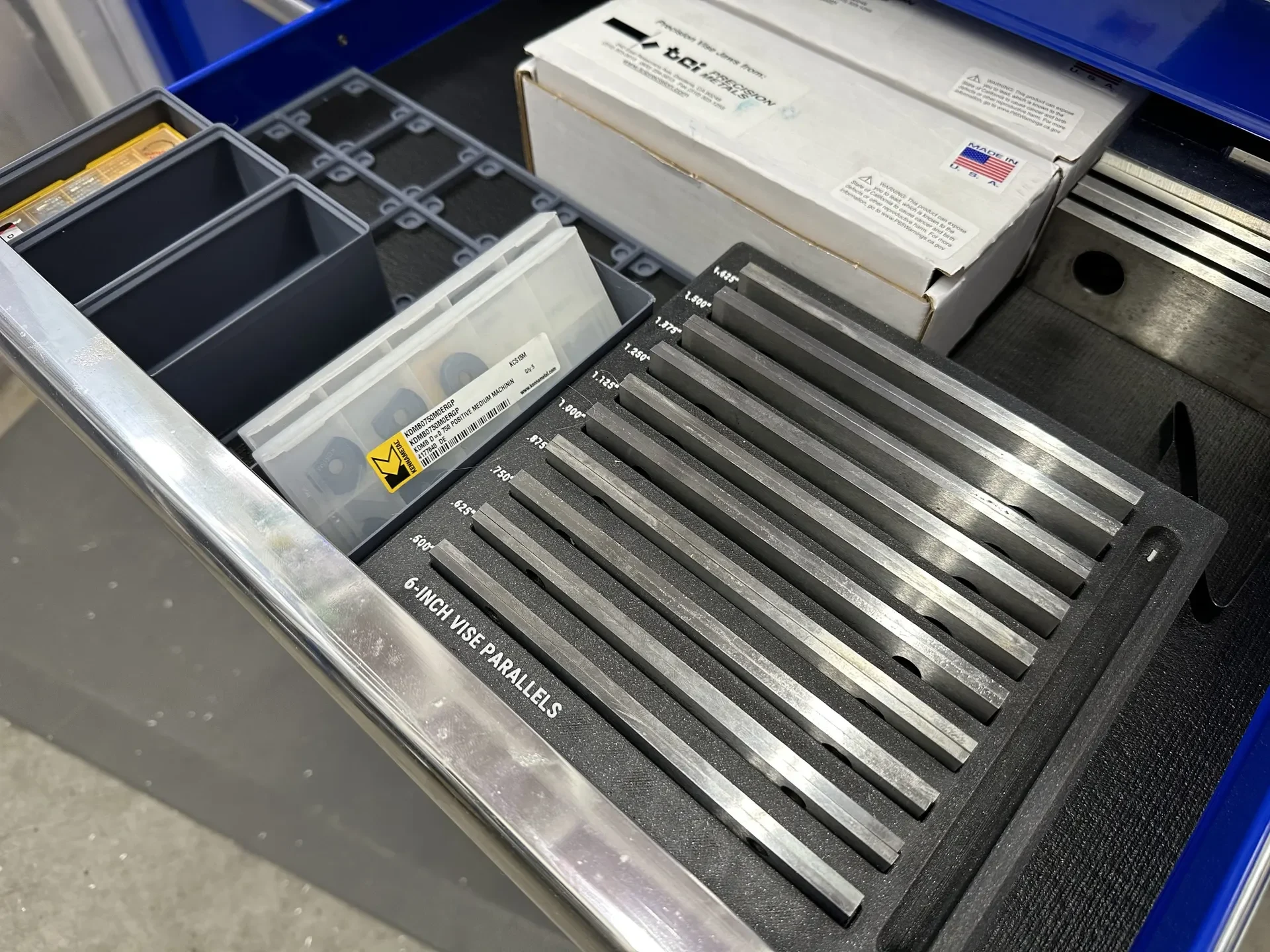

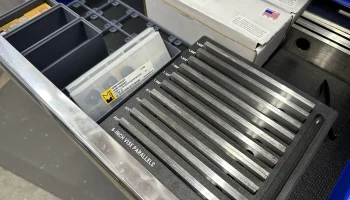

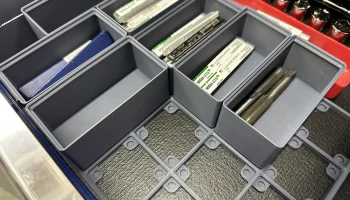

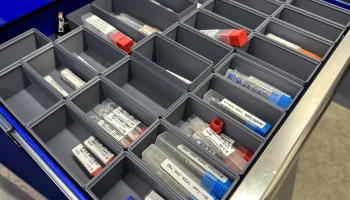

Это фактически параметрический генератор моделей Grid и Bin.

Параметрический Fusion 360

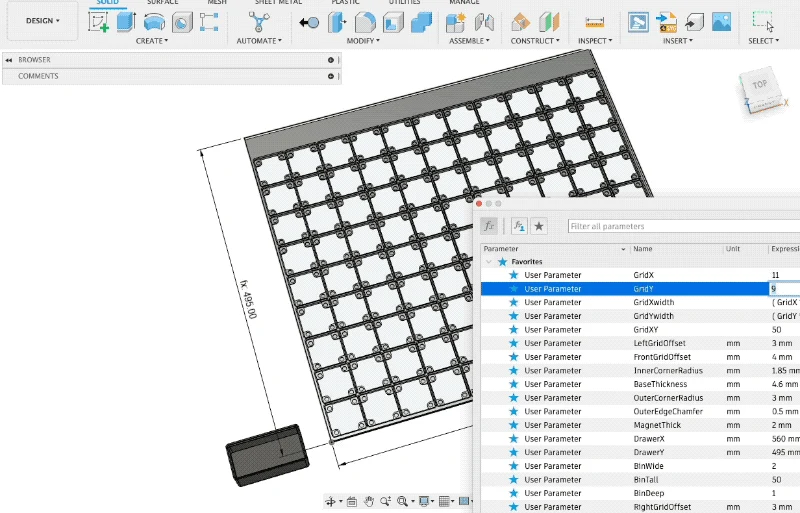

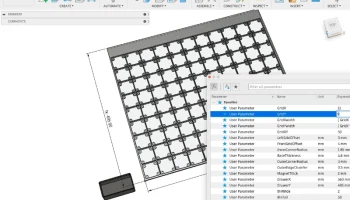

Загрузите и откройте файл F3D в Fusion 360 (бесплатно), а затем откройте параметры.
«Модификация» > «Изменить параметры».
Отредактируйте любое поле и наблюдайте за его обновлением.
Иногда что-то может сломаться, поэтому уменьшите изменения и посмотрите, сработает ли оно таким образом.

Поля ключевых параметров:
GridX: количество ячеек в X (базовая сетка).
GridY: количество ячеек по оси Y (базовая сетка).
GridXY: Размер внутренней ячейки сетки в мм. 42 мм стандартно. влияет на размер базы сетки и ячейки.
BinTall: Высота в мм
BinWide: единица измерения GridXY (размер ячейки).
BinDeep: Единица измерения GridXY (размер ячейки).
Ячейки 1x1 вызовут предупреждение, но не должны повлиять на модель.

Параметры в Fusion 360 (красные линии — это ключевые параметры, которые необходимо изменить при настройке.

Типы сеток

ВСТРАИВАЕМЫЕ ОСНОВАНИЯ СЕТКИ. Просто отразите зеркально в слайсере, чтобы получить другие стороны.

Измените параметр [Side]GridOffset на 0 мм для вложенных сторон в основания сетки. Готовые 3MF называются так:

-0S — Нестабильная сетка
-2S — Имеет две смежные утолщенные внешние стенки и две вложенные (отражайте в одну сторону, чтобы получить другую сторону)
-4S — Все четыре внешние стены являются «наружными стенами».

Настроенные параметры в Fusion 360

В файле CONFIGURED-V10.f3z теперь есть настроенные параметры, упрощающие изменение общих функций, которые в противном случае затруднительны.

Посмотрите наше видео о новой функции «Конфигурации».

Настройки печати
PLA — заполнение 8-10 %, поддержка кубического типа.
Никакой поддержки или краев не требуется.
Высота слоя 0,2 мм

Инструменты и полезные предметы:

Ссылки ниже содержат партнерскую программу

3D-принтеры Принтер Prusa MK3S+ или Bambu X1C
PLA или PETG, которые нам нравятся (мы используем PLA для конте��неров и подставок GF)
Магниты 6 мм
Инструмент для снятия заусенцев с пластика — очистка пластиковых кромок (полей)
Наноклей — перестаньте использовать клей-карандаши — это на 1000 % лучше

Известные проблемы
Функция шаблона выдаст ошибку, если размер ячейки не превышает 1x1. Однако это не должно ни на что влиять.
См. примечания к параметрам для известных пределов.

Будущие проекты

Не стесняйтесь сотрудничать, и я добавлю это здесь.

Ярлыки ячеек. Здесь я работаю над двумя вариантами, которые также должны быть параметрическими:
Snap-in — для добавления лотков после печати (также съемных)
Встроенный — встроенные этикетки (сплошная печать)
Разделенные бункеры

Посмотрите наши продукты
