Стойка MP-1: Крепление в стойку ZimaBoard 2U

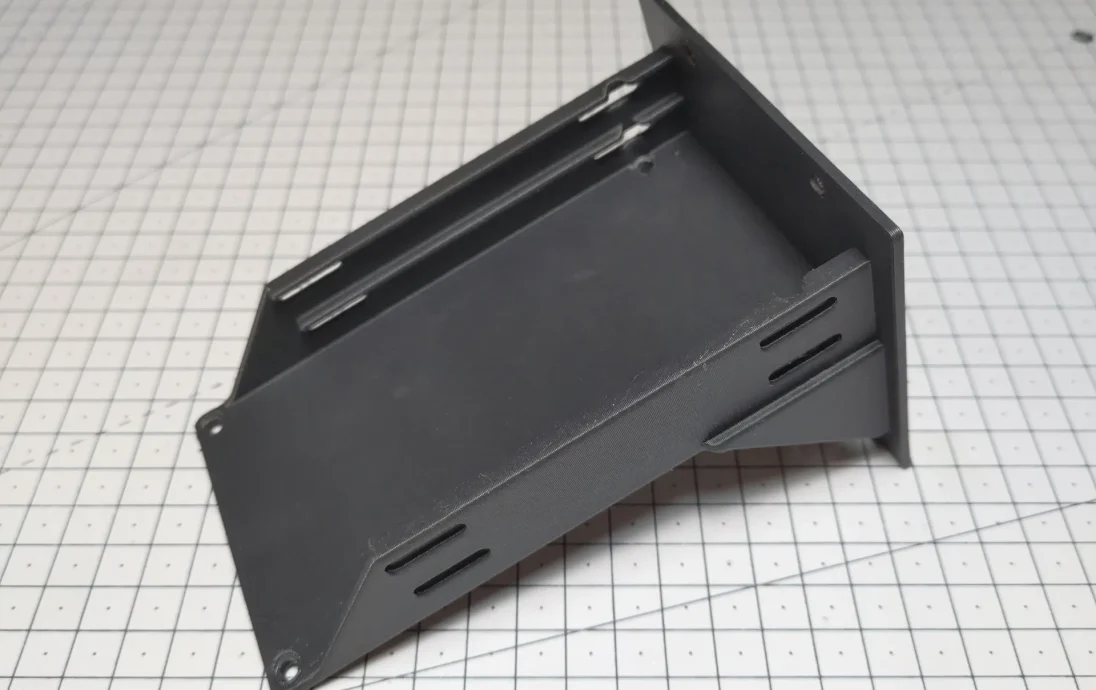

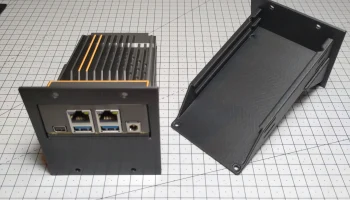

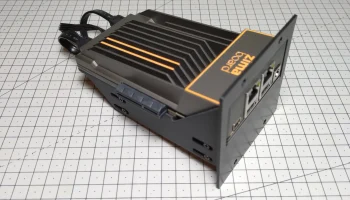

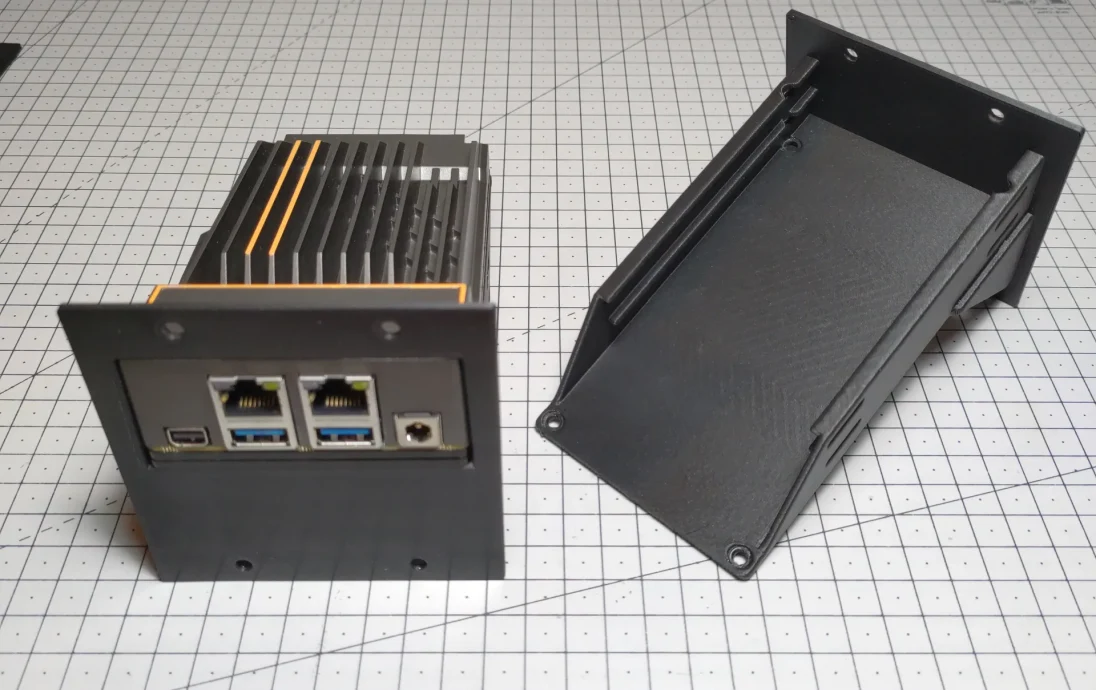

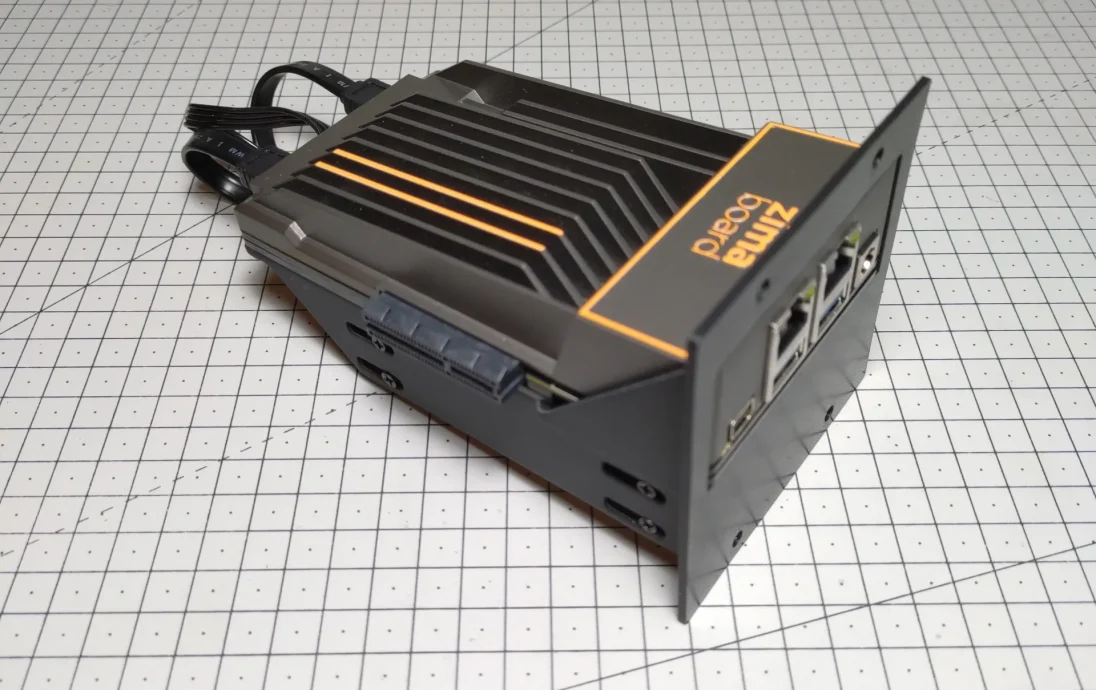

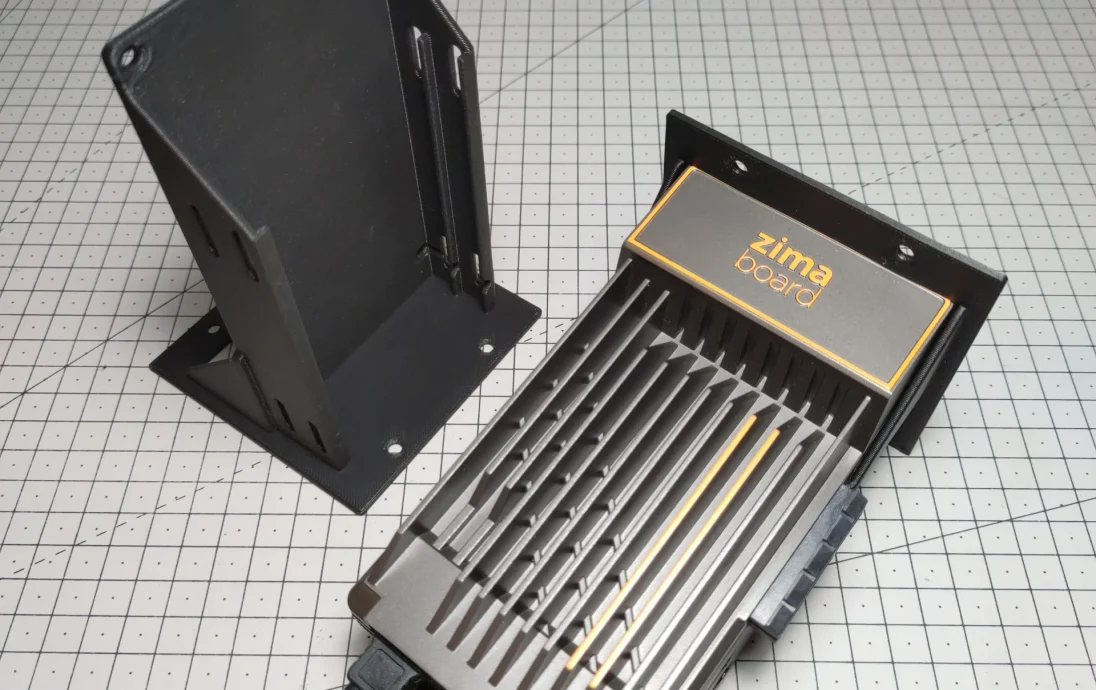

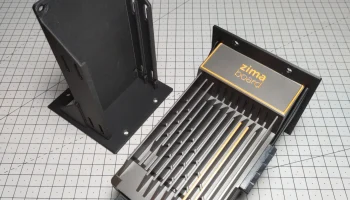

Двухсегментный модуль для DAP Audio MP-1. 10-сегментная стойка высотой 2U для установки платы ZimaBoard и до двух 2,5-дюймовых дисков (максимальная высота: 9,5 мм).

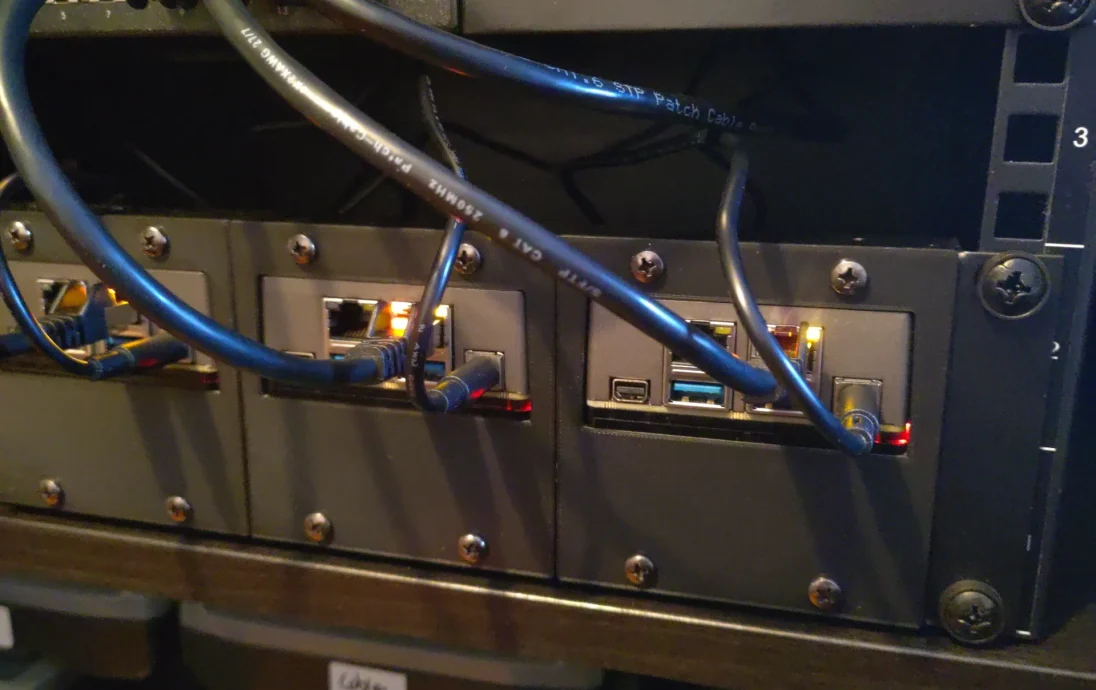

Этот модуль является частью более крупной коллекции модулей, известной как коллекция MP-1 Rack: 2U Modular 19" Racking System, в которой используется рамка DAP Audio MP-1 для создания специальной панели для установки нескольких электронных устройств, таких как Raspberry Pi или некоторых модулей Keystone. Каждый модуль в коллекции должен быть совместим с другими модулями, создан��ыми сообществом.

Подробнее о том, почему я собрал эту коллекцию, вы можете прочитать в этой статье.

Также доступна автономная версия этого модуля, если вам просто нужна простая подставка для вашей доски ZimaBoard.

Сборка

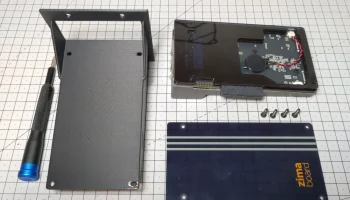

Вам необходимо отвинтить и снять нижнюю пластиковую пластину с ZimaBoard и повторно использовать винт, чтобы прикрепить ее к модулю, поскольку на ней нет открытых монтажных отверстий.

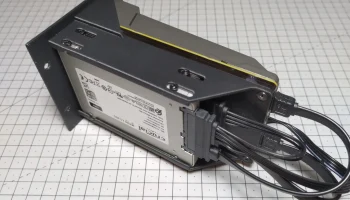

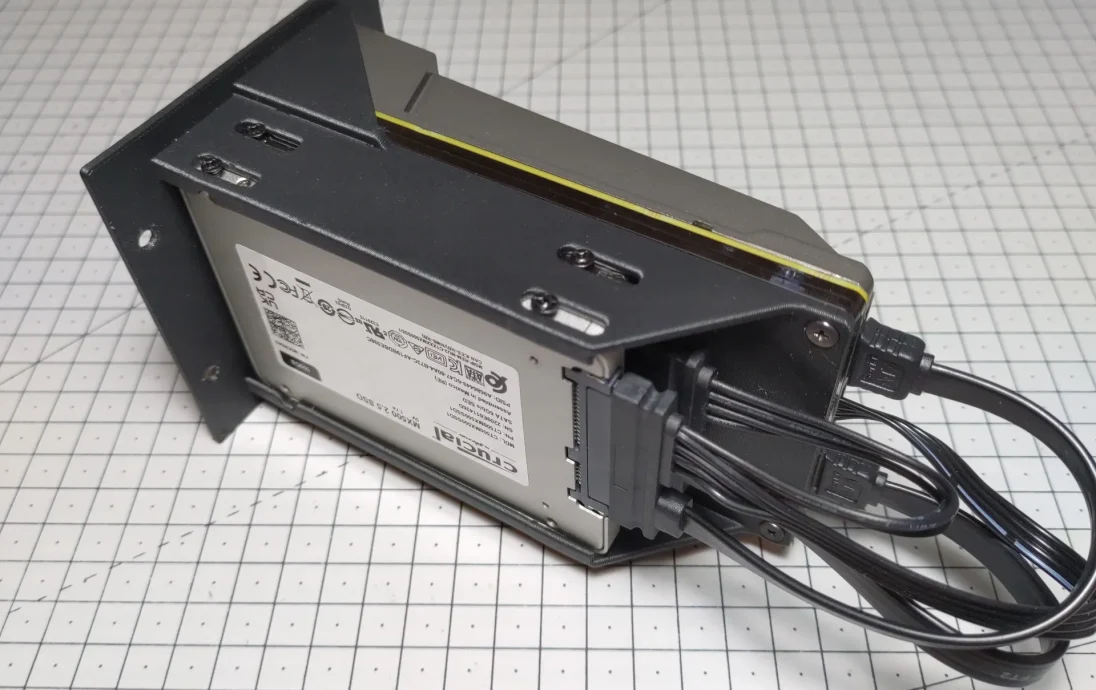

Для крепления жесткого диска или SDD в слотах для жестких дисков можно использовать стандартные крепежные винты жесткого диска. Те, что идут из официального кронштейна для жесткого диска, здесь отлично работают.

Печать

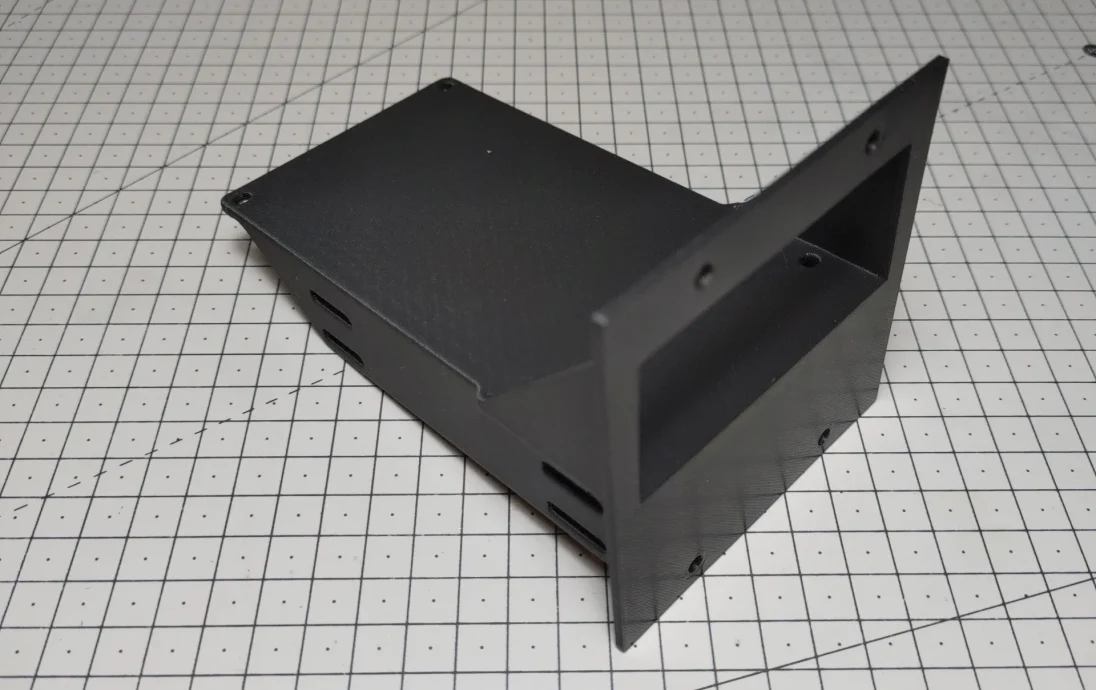

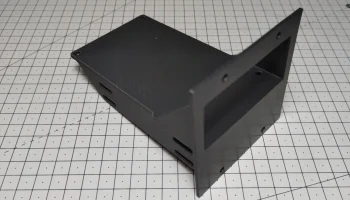

Модель должна быть напечатана так, чтобы передняя часть лежала на рабочей пластине (см. файл 3mf), и ее можно распечатать относительно быстро и чисто, используя высоту слоя 0,3 мм из PETG или PLA (PLA может быть не лучшим вариантом в более теплой среде).

Плот: нет
Поддерживает: нет
Высота слоя: 0,3 мм
Заполнение: 20%
Журнал изменений
Версия 1.0 (20 июня 2022 г.): первый выпуск
V1.0 (16 апреля 2023 г.): Обновлена обложка.
