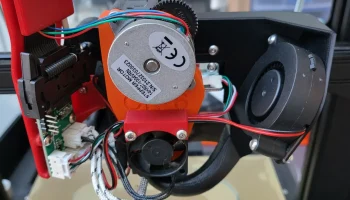

Крепление привода CR-6 LGX Lite и Dragon Direct к тензодатчи

Обзор:

Это крепление является частью растущей серии креплений для различных хотендов и экструдеров к тензодатчику CR-6.

В серию входят хотэнды Dragon, Mosquito и MicroSwiss, а также экструзионные системы Orbiter V1.5, LGX Lite, Mjolnir и Bowden.

Сразу скажу: стандартные LGX, Orbiter V2.0 и Superfly (и их производные) не поддерживаются, поскольку все они слишком громоздки и конфликтуют с X-кареткой.

Введение

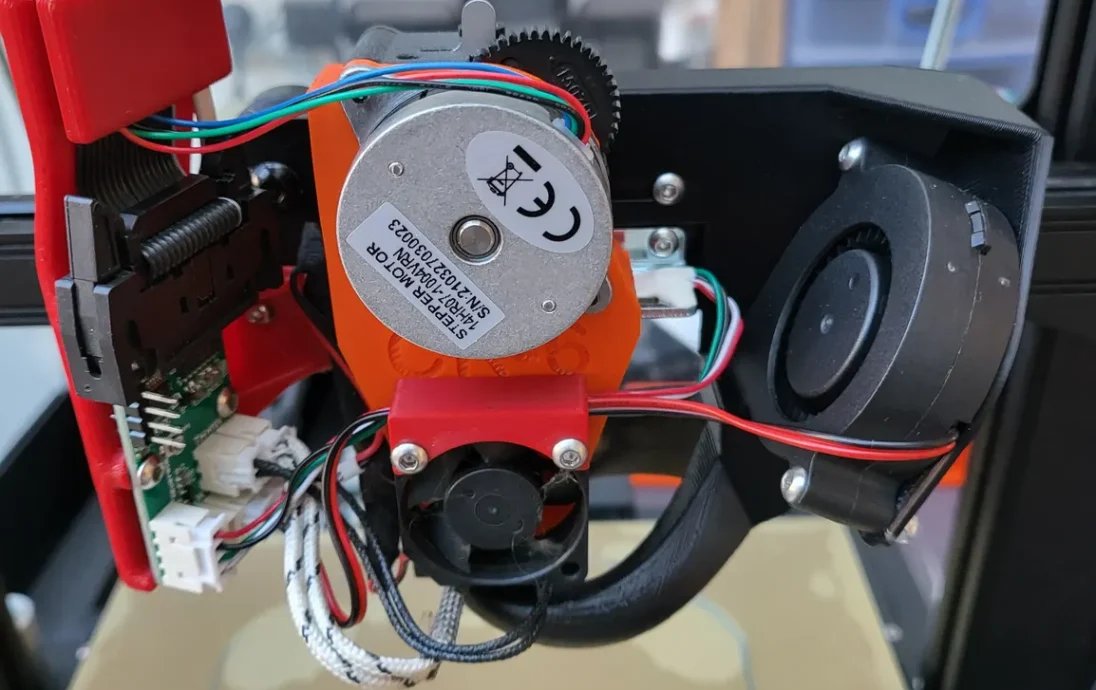

Это крепление прикрепит хотэнд TriangleLabs и Phetus Dragon (совместимый как с высоким, так и со стандартным потоком) в сочетании с экструдером LGX Lite к тензодатчику Creality CR-6 SE и CR-6 Max (скорее всего, CR-10 Smart также работает, пожалуйста, сообщите, если у вас все получилось).

Необходимые аксессуары
5015 вентилятор

В креплении используется вентилятор 5015. Пожалуйста, используйте тот, к��торый размещен здесь на Printables.com, как часть этой серии:

https://www.printables.com/model/157511-cr6-5015-part-fan-shroud-dual-fang

Стандартный корпус и, следовательно, крепление для вентилятора больше не подходят. Поскольку нагнетателя 4010 в значительной степени недостаточно для надлежащего охлаждения и достижения хороших свесов и перемычек при разумной скорости печати, вентилятор заменен на нагнетатель 5015 и кожух с двойным выпуском.

Идеально подойдет вентилятор 5015 с напряжением 24 В и частотой вращения от 4000 до 6000 об/мин. Более высокие обороты будут шумными. Кроме того, шарикоподшипники обычно менее шумные. Вентилятор обычно используется на скорости от 60 до 80 % от максимальной скорости, что делает работу практически бесшумной и сохраняет некоторый запас для улучшения охлаждения выступов и мостов.

Крепление на дочерней плате

Дочерняя плата тоже мешает работе экструдера и требует адаптации. Также для дочерней платы на Printables.org есть специальное крепление:

https://www.printables.com/model/162434-creality-cr-6-daughterboard-mount

Вставки из термоплавкого сплава

4 вставки для термоклея M3 x 7 мм (модель совместима с размерами от 6 до 8 мм). (4 х 7 мм для крепления экструдера и тензодатчика, 2 для вентилятора хотэнда могут быть от 3 до 8 мм, поскольку они не несут значительной нагрузки). Позаботьтесь о том, чтобы получить настоящие термоклеевые вставки (с диагональной накаткой), как показано на рисунке. Те, что с прямой накаткой, бесполезны и предназначены для литья под давлением, а не для 3D-печати.

https://www.aliexpress.com/item/4000232858343.html?pdp_ext_f=%7B%22sku_id%22:%2210 000000945302171%22,%22ship_from%22:%22%22%7D&gps-id=pcStoreJustForYou&scm=1007.231 25.137358.0&scm_id=1007.23125.137358.0&scm-url=1007.23125.137358.0&pvid=e707db28-7 db4-41a2-b451-dc7f8a782c04&spm=a2g0o.store_pc_home.smartJustForYou_2001733901821.1

Ссылка, где их можно купить. Есть много других вариантов. Если вы предпочитаете M3 x D4,6 x L7,0.

болты

2 болта M3 x 10 мм (крепление экструдера и тензорезистора, максимум 12 мм, в противном случае тензорезистор будет поврежден или винт выйдет из строя на хотэнде)
2 болта M3 x 16 мм (вентилятор хотенд)
2 болта M3 x 24 мм (часть вентилятора)
2 болта M3 x 5-8 мм (дочерняя плата, не критично, могут торчать)
2 болта M3 x 8 мм (крепление дочерней платы)
1 болт M3 x 8 мм (часть кожуха вентилятора, не критично, минимум 6 мм)

трубка из ПТФЭ

Трубка из ПТФЭ диаметром 21 мм

Распечатать инструкции:

Печать из PETG, ABS, ASA или другой высокотемпературной нити. Крепление нельзя распечатать из PLA, так как он расплавится.

Распечатайте основную модель и шаблон отверстий пластины каретки. С помощью шаблона просверлите небольшое отверстие в каретке, чтобы можно было легко закрепить двигатель экструдера.

Ваш принтер должен быть правильно откалиброван, чтобы получить необходимую точность размеров. В частности, следует откалибровать поток нити: слишком высокий поток, а маленькие отверстия не дадут правильного размера; слишком малый поток ставит под угрозу прочность и жесткость. Советую использовать плагин Cura «деталь для калибровки» и распечатать «многопоточный» тест. В SuperSlicer встроен такой же тест. Для PrusaSlicer тест можно скачать с GitHub: https://github.com/5axes/Calibration-Shapes. Примечание. В этом тесте используются файлы .3mf, в которые встроены настройки потока. Следовательно, модель следует просто импортировать, разрезать и распечатать. Никаких настроек потока для отдельных битов делать не нужно.

Настройки печати:
5 топ
