Карусель Gridfinity
Встречайте новую моторизованную версию!

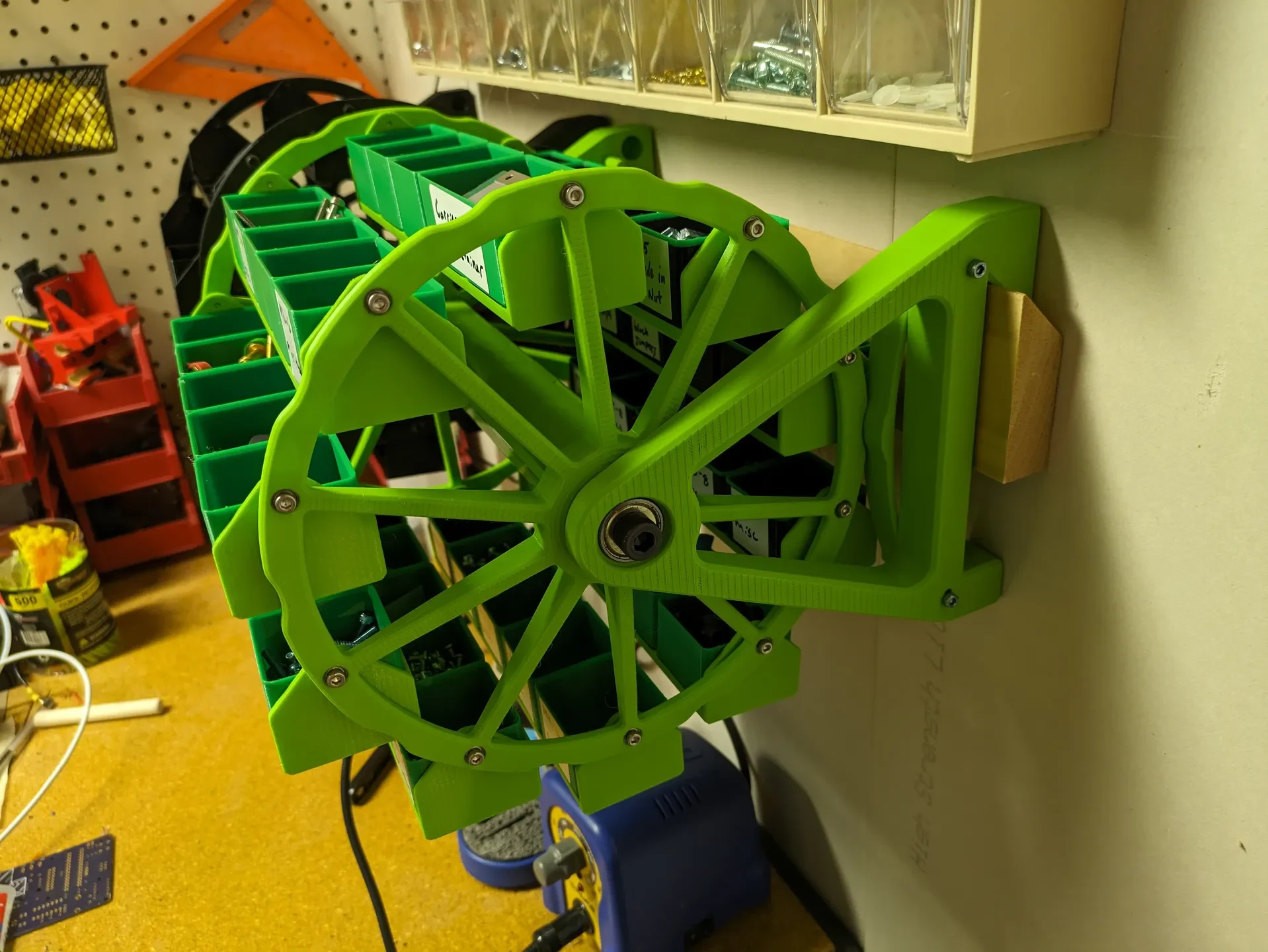

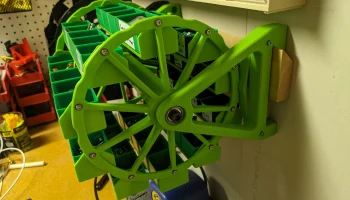

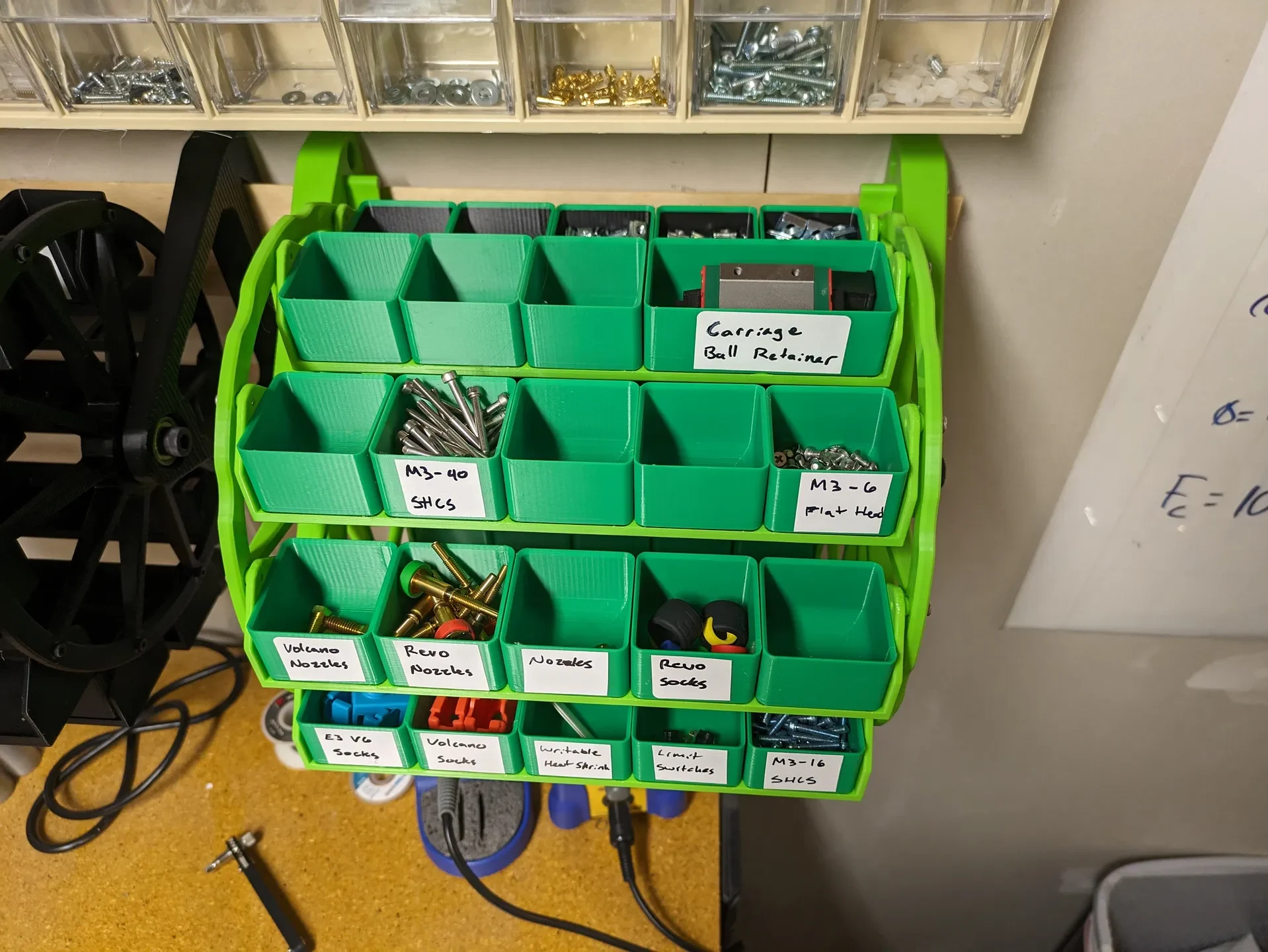

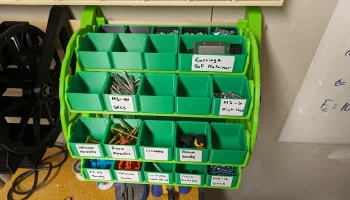

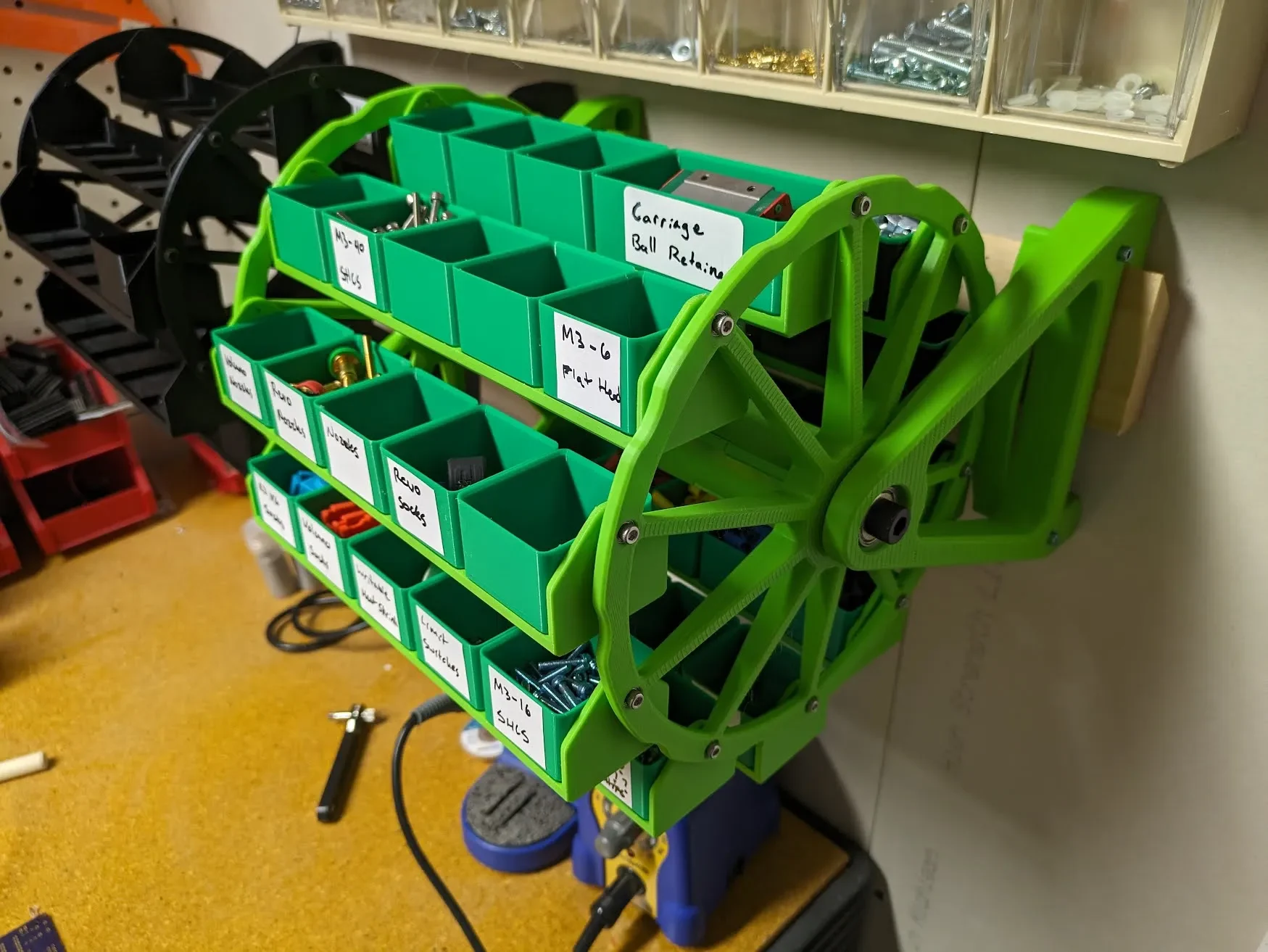

Я сделал эту карусель, чтобы систематизировать множество мелких деталей и крепежей, скопившихся на моем верстаке. Его можно закрепить на стене с помощью французской планки или установить на верстак. Он совместим с модулями Gridfinity 1xN высотой до 4 единиц. При необходимости вы можете отказаться от некоторых кареток, чтобы установить более высокие модули, но помните, что центр тяжести каретки должен оставаться ниже оси поворота каретки.
Два колеса соединены вместе с помощью 3x Wheel_brace, которые скреплены вместе как петли, используя нить в качестве шарнирного штифта. Если у вас возникли проблемы с прокладкой нити диаметром 1,75 мм в отверстия, ваш принтер необходимо настроить (шаги x, y, z или e, скорость потока и т. д.). Это распространенная проблема, поэтому я включил в комплект колесную скобу с отверстиями большего размера.
Модель оснащена двумя листовыми рессорами, которые фиксируются на основных колесах и удерживают карусель на месте. Их можно оставить для более плавного вращения, но в этом случае самая тяжелая сторона всегда упадет вниз.
При желании две планки можно соединить вместе двумя деревянными дюбелями длиной 288 мм. Я обнаружил, что в этом нет необходимости, если вы подвешиваете его на французскую планку, но если вы используете его на столе или час��о перемещаете, дюбели помогут стабилизировать конструкцию.
Дополнительные необходимые материалы:
Подшипники 608ZZ (подшипники колес скейтборда), 2 шт.
Подшипники 683ZZ, 20 шт.
М8-20, 2 шт.
М3-8, кол-во 30 шт.
Дюбель ½ x 288 мм, 2 шт. (дополнительно)
Все детали поместятся на печат��ую платформу Ender3 или аналогичную. 10% заполнение и поддержка не требуется.
Все крепления ввинчиваются непосредственно в пластик, никаких резьбовых вставок или последующей обработки не требуется.
Обновления:
6 января 2024 г. — Добавлены модели для бункеров 1x3, 1x4 и 1x5.
8 января 2024 г. — Обновлено описание: теперь указаны контейнеры высотой 4 юаня (предыдущая опечатка).
9 января 2024 г. — Увеличен размер отверстия на колесной скобе, через которое проходит нить.
28 января 2024 г. — Увеличен размер отверстий в распорке колеса (снова), добавлены инструкции по сборке.
17 февраля 2024 г. — В комплект входит распорка колеса с увеличенным отверстием для шарнирного пальца.
