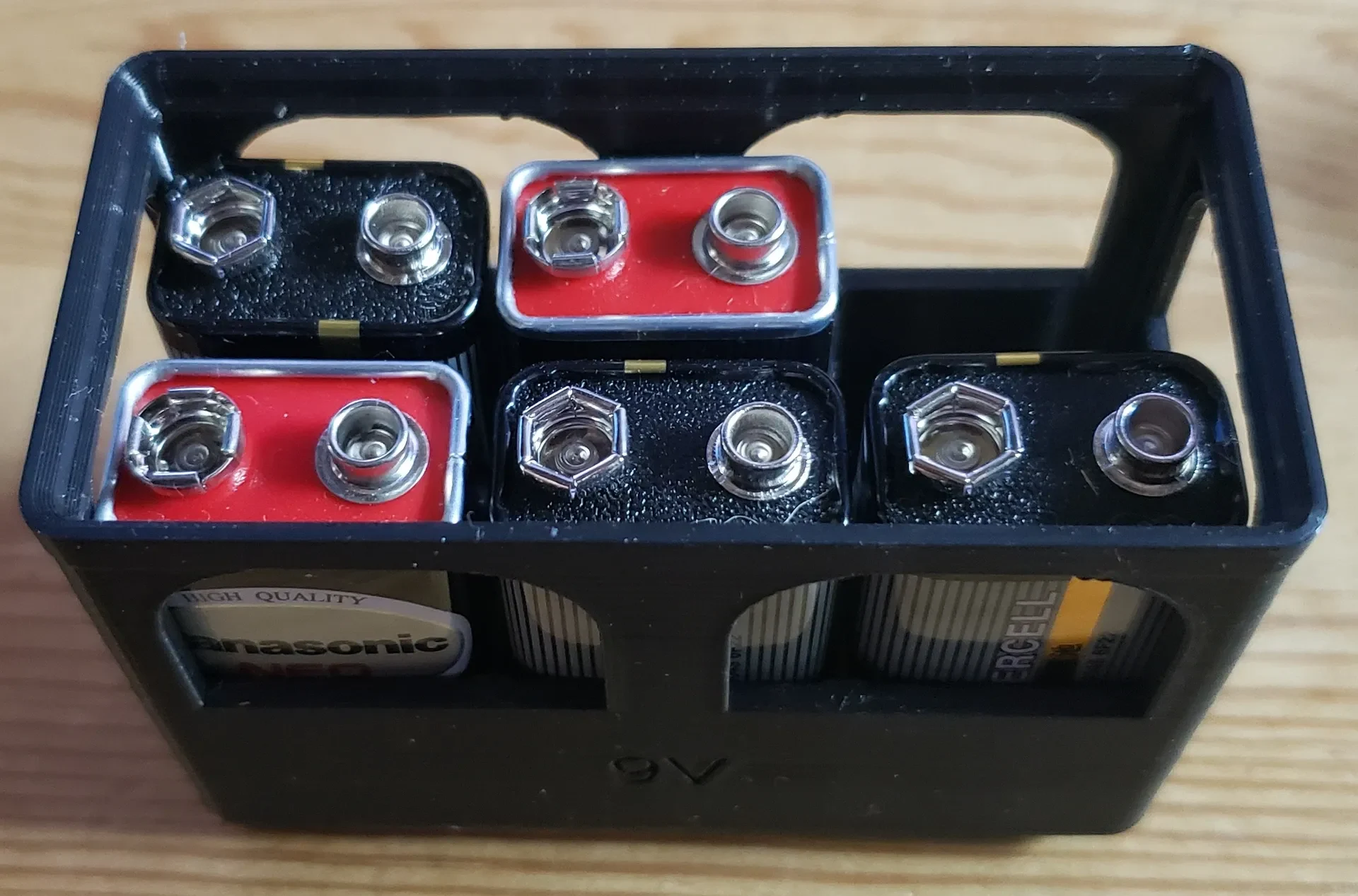

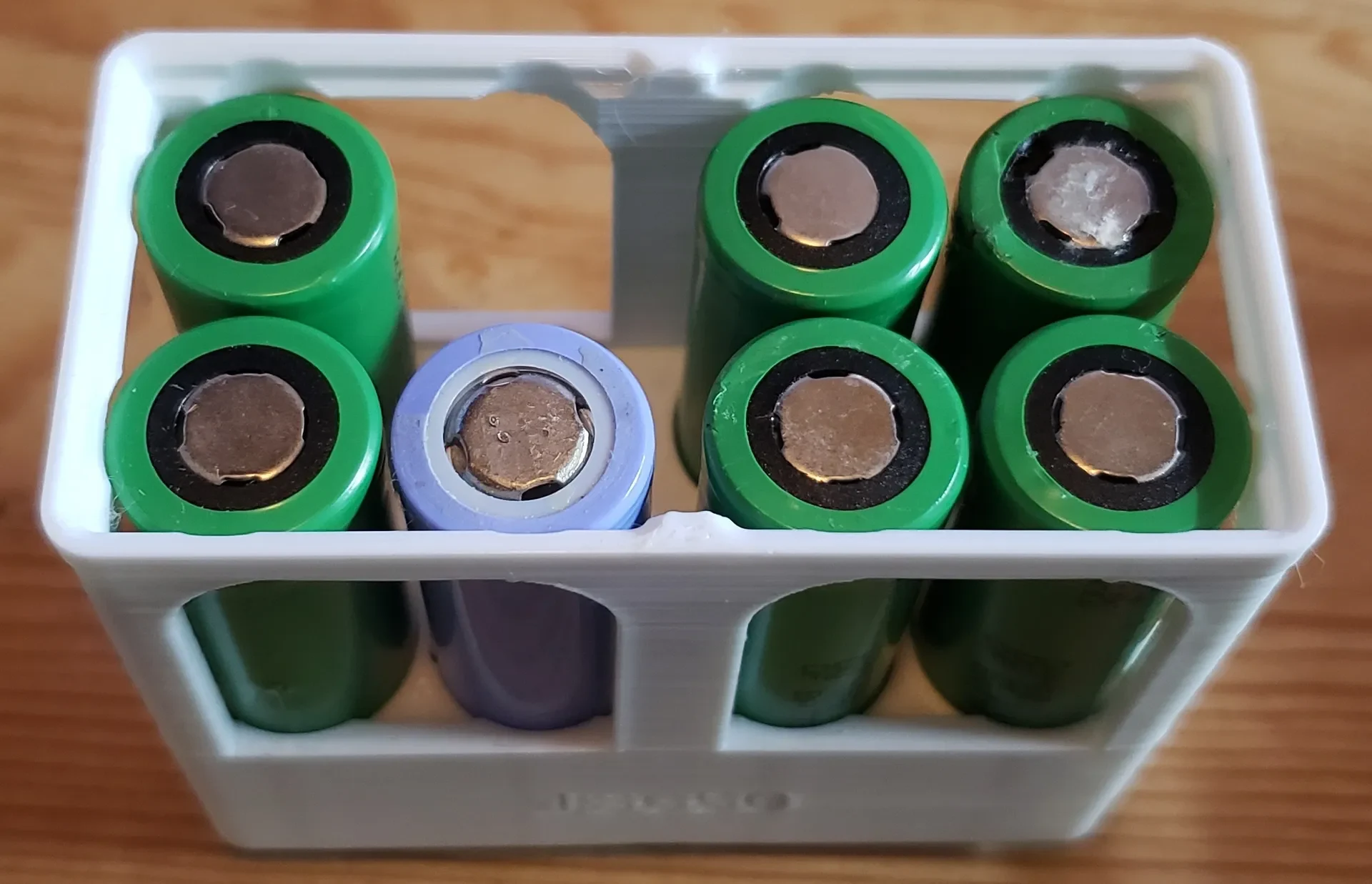

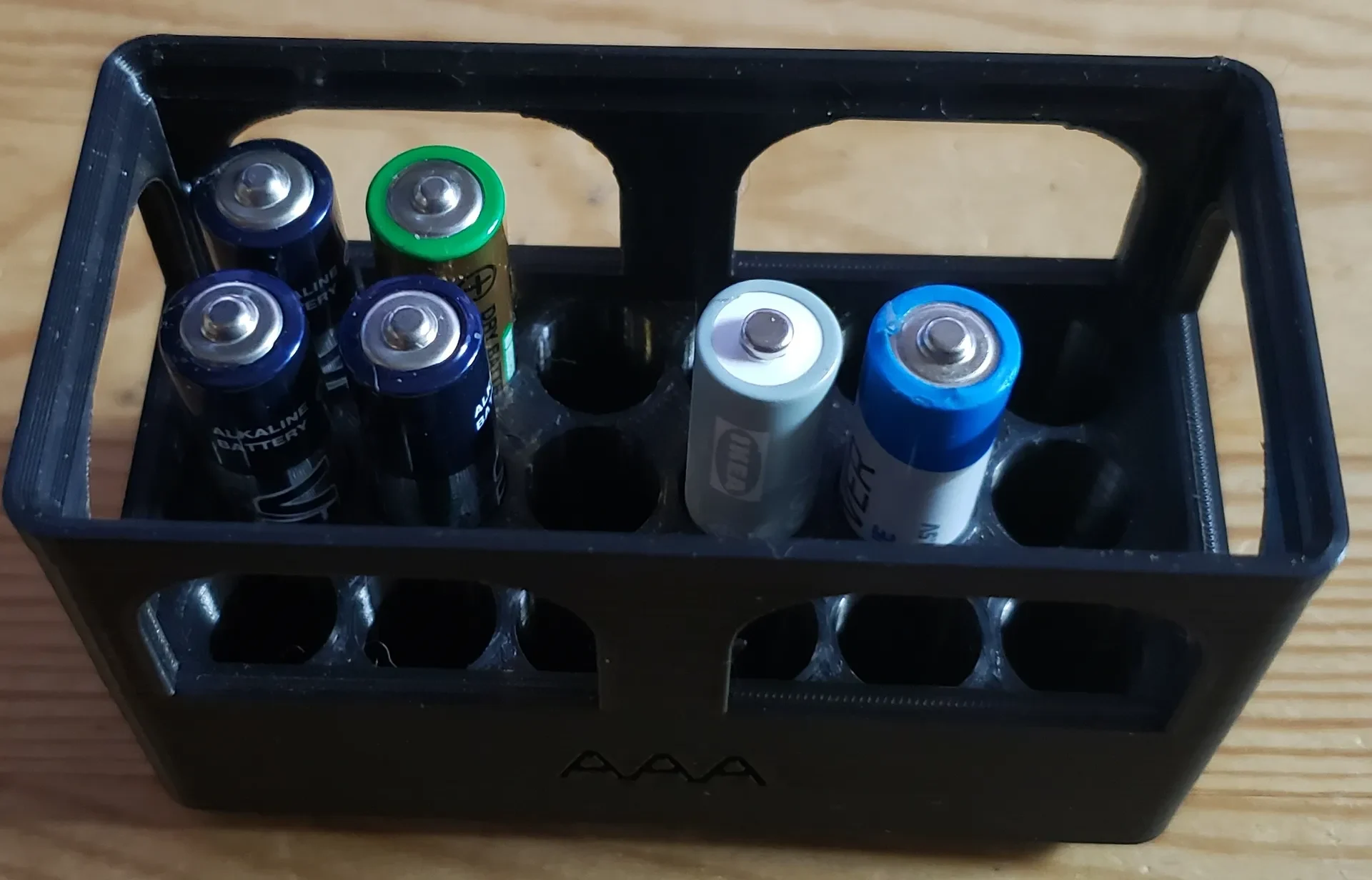

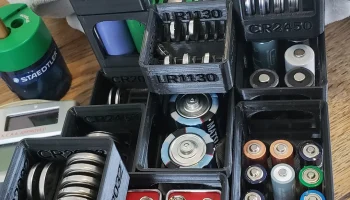

Контейнеры предназначены для использования независимо или вместе с базовыми пластинами Gridfinity. В нижней части имеются магнитные отверстия для намагниченных базовых плат Gridfinity.

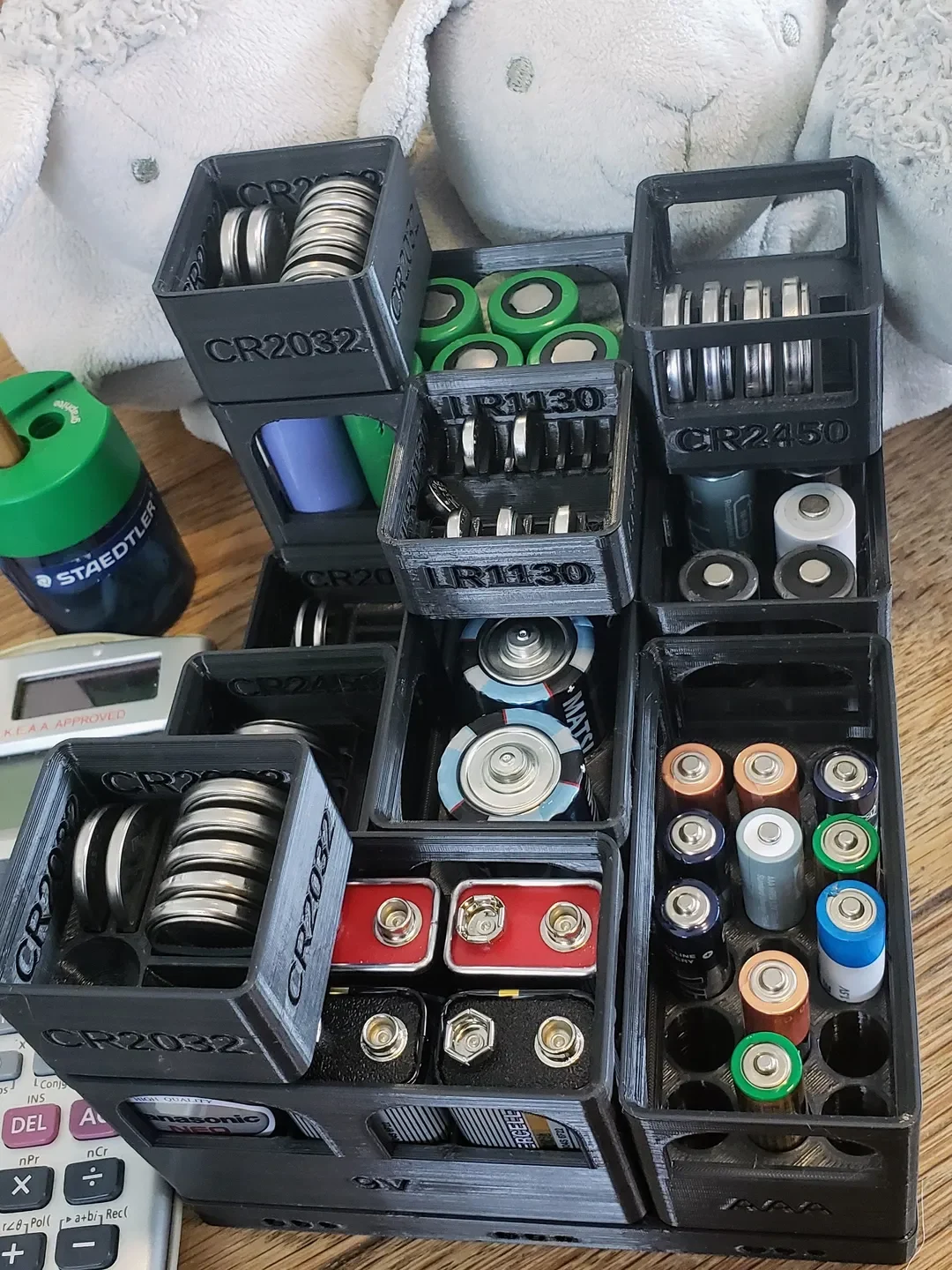

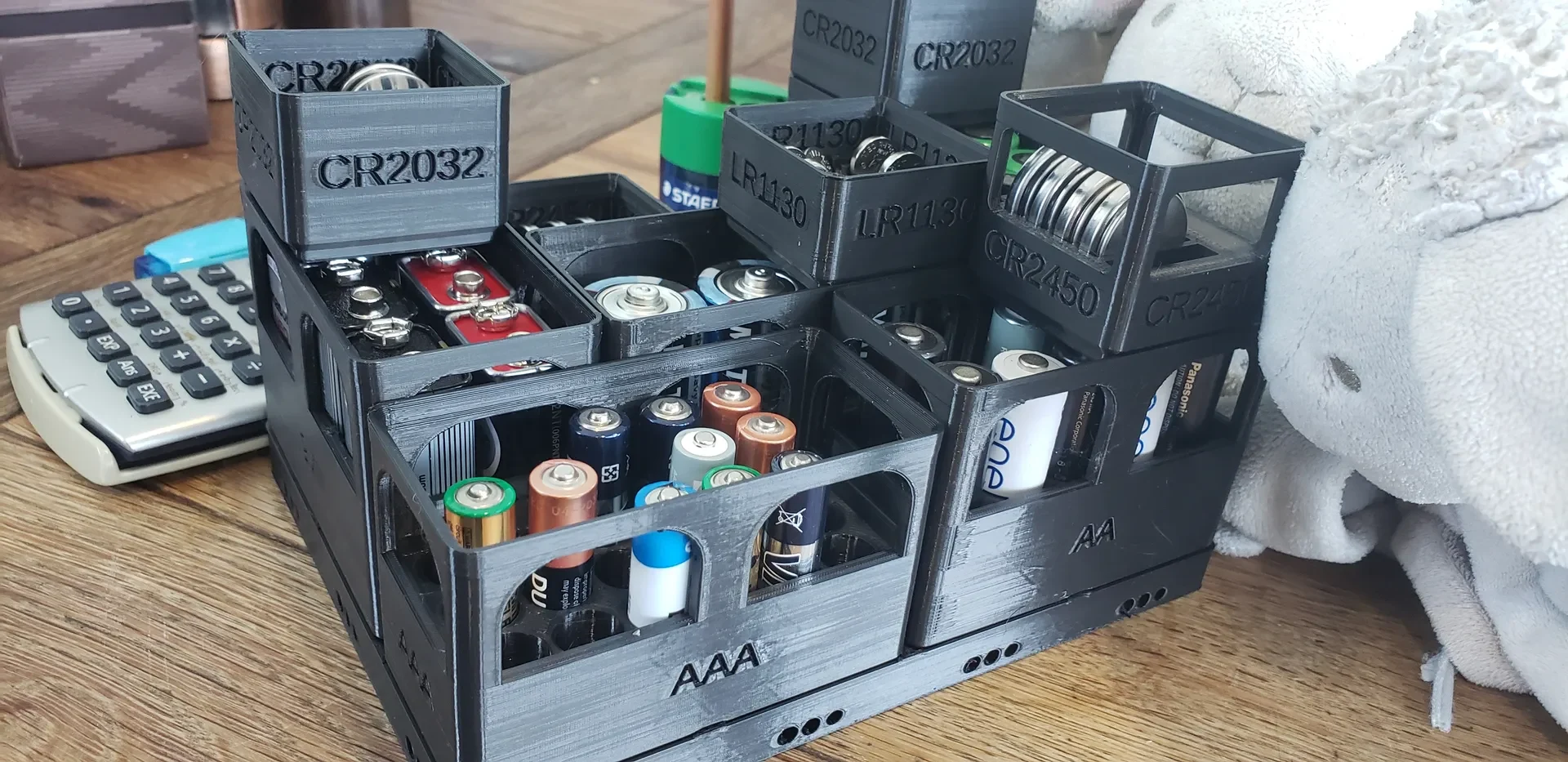

Контейнеры при полной загрузке штабелируются.
По возможности номер модели аккумулятора напечатан снаружи и внутри.
При проектировании делается попытка найти наилучший компромисс между вместимостью контейнера, удобством использования, штабелируемостью и надежностью.
Gridfinity определяет размеры контейнеров с атомарным шагом 42 мм для ширины (X) и глубины (Y) и 7 мм для высоты (Z). Например, контейнер Gridfinity 1x2x4 имеет размеры 42 x 84 x 28 мм.
Для больших батарей доступны следующие размеры (1х1, 2х1 и 2х2).
Если аккумулятор слишком высокий, существует также версия с низким клиренсом. Предн��значен для размещения в неглубоких ящиках.
Контейнеры 1x1 и 2x1 можно ставить поверх большинства контейнеров 2x2. Если это не так, вы можете использовать штабелируемые опорные плиты от Akio (спасибо @avx за подсказку).
Для аккумуляторных батарей предусмотрены контейнеры двух размеров: 1х1 и 2х1.
Дайте мне знать:
если вы не можете найти контейнер для вашего типа батареи,
если вы столкнулись с проблемой установки или удобства использования,
если у вас есть предложения.
Список контейнеров
Значение имени файла: Имя модели — xNN — сетка XYZ — vR.r
где:
NN — емкость
X — количество блоков Gridfinity ширины X (умножьте его на 42 мм, чтобы получить размер)
Y — количество блоков Gridfinity ширины Y (умножьте его на 42 мм, чтобы получить размер)
Z — количество блоков grdifinity по высоте (умножьте его на 7 мм, чтобы получить размер)
R.r — номер версии
Тип батареи Емкость Размер сетки
14250
также CR14250 и ER14250
5 1x1x5
10 2х1х5
24 2x2x5
18500 4 1x1x8
8 2x1x8
16 2х2х8

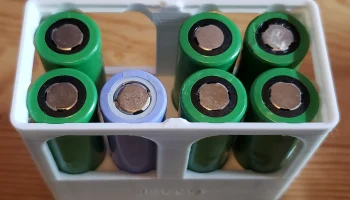

18650 2 2x1x4
4 1х1х10
4 2x2x4
8 2х1х10
16 2х2х10
21700 2 1х1х10
3 2х2х4
4 2х1х11
9 2x2x11
½АА 4 1x1x5
10 2х1х5
24 2x2x5

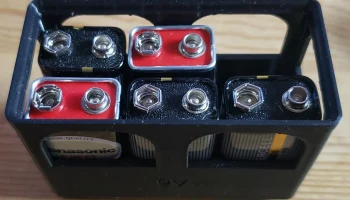

9В 2 1х1х8
5 2x2x5
6 2х1х8
12 2х2х8
А23
они же 1181А, 144, 23А, 23АЕ, 3LR50, 8F10R,
8LR23, 8LR932, A23S, CA20, EL12, E23A,
ГП12А, ГП23, ГП23А, К23А, Л1028, ЛР23А,
ЛРВ08, МН21, МН23, МС21, П23ГА,
РВО8, ВР22, В23ГА
9 1х1х5
21 2х1х5
48 2x2x5
А27
также GP27A, MN27, L828, 27A, V27A,
А27БП, Г27А, 8LR732
16 1х1х5
36 2х1х5
80 2х2х5
АА 5 1х1х8
10 2х1х8
24 2х2х8
ААА 9 1х1х7
21 2x1x7
36 2х2х7
АААА 16 1x1x7
32 2х1х7
64 2x2x7
Б 1 2х1х4
2 1х1х10
3 2x2x4
4 2х1х10
12 2х2х10
С 1 1х1х8
3 2x1x8
4 2x2x5
8 2х2х8
CR2
он же 15270, 15266, CR15H270, 5046LC
5 1x1x5
10 2х1х5
19 2х2х5
CR123A
он же CR123, 123, 123А, 16340, 17345, 2/3А,
БР2/3А, CR17345, CR23, DL123A, EL123A,
К123ЛА, Л123А, СФ123А, ВЛ123А
4 1x1x6
8 2х1х6
16 2x2x6

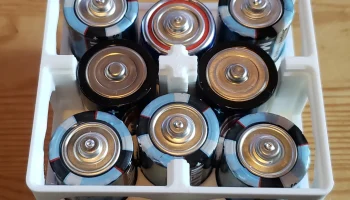

Д 1 1х1х10
1 2x1x6
2 2х1х10
2 2x2x6
5 2x2x10
Н
также LR1, MN9100, AM5, GP910A
9 1х1х3
18 2х1х3
36 2х2х3

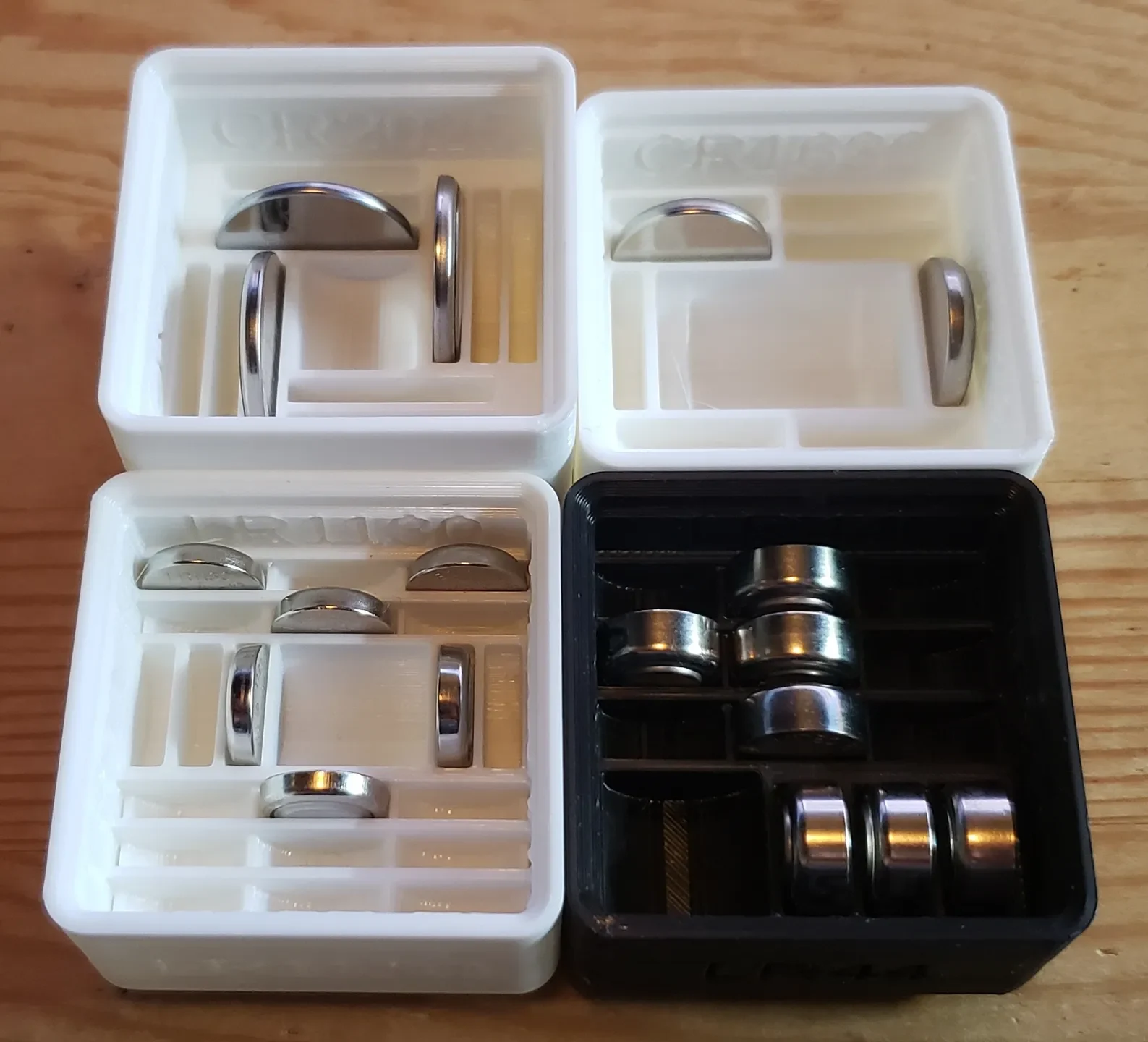

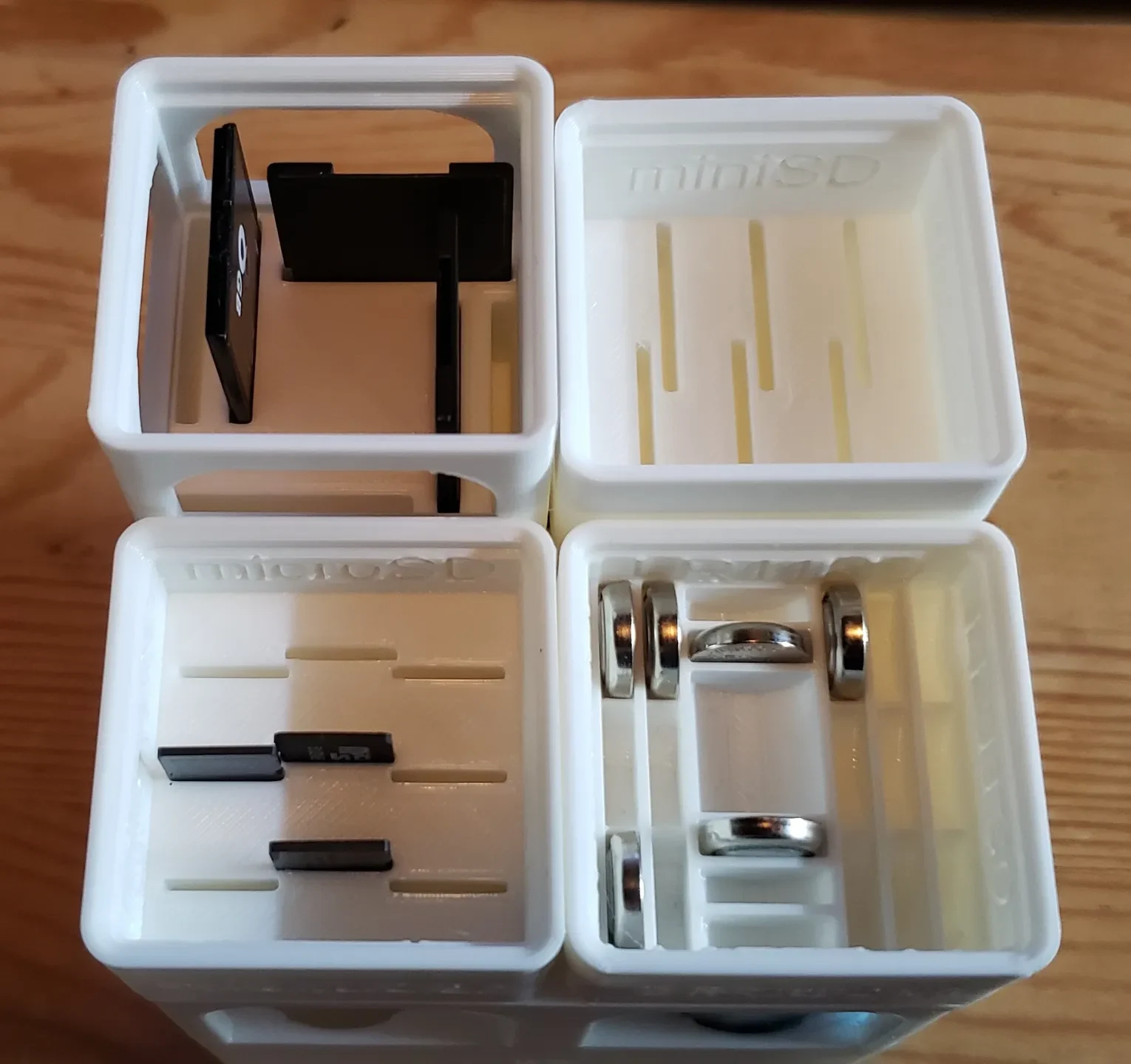

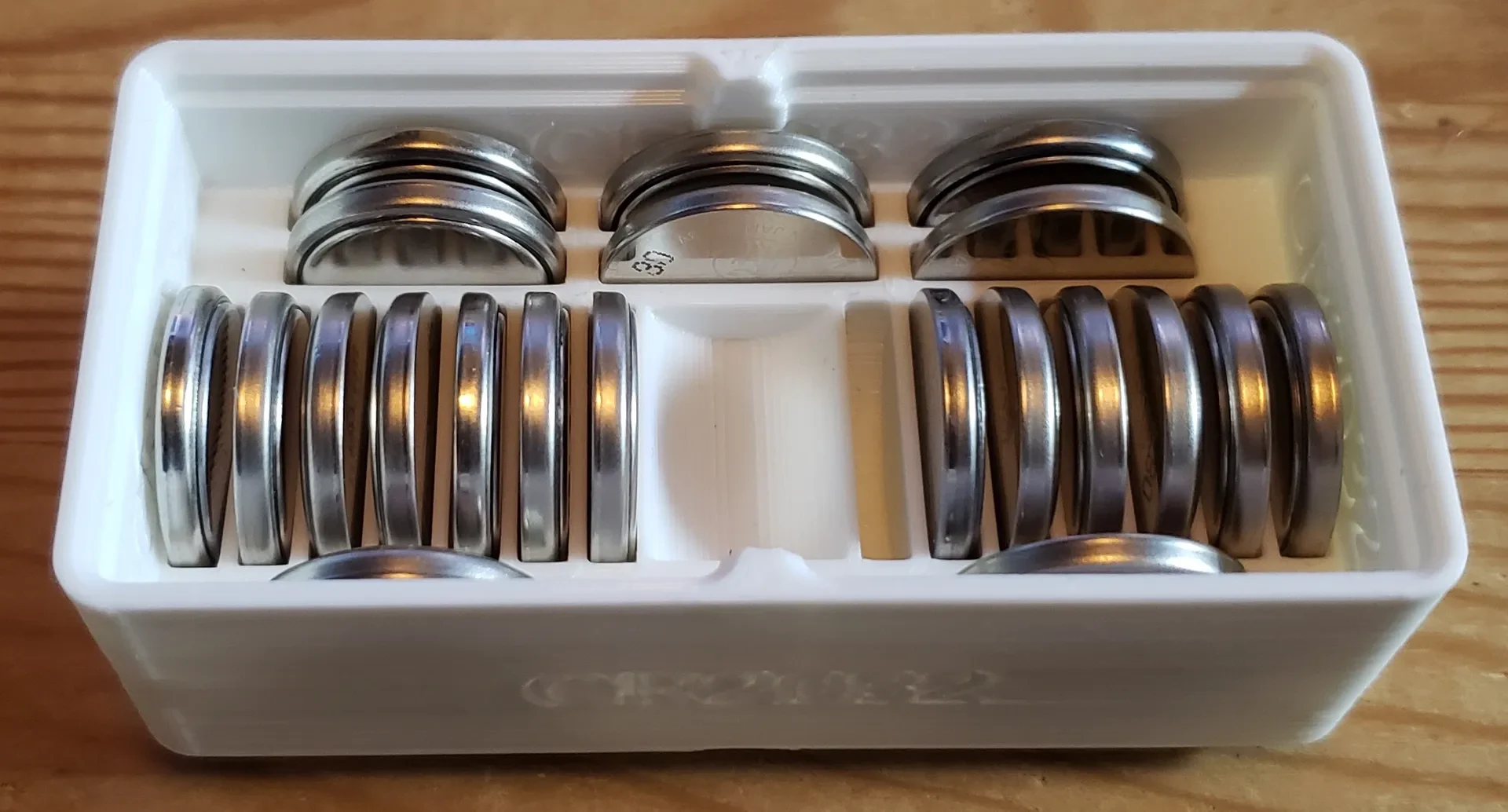

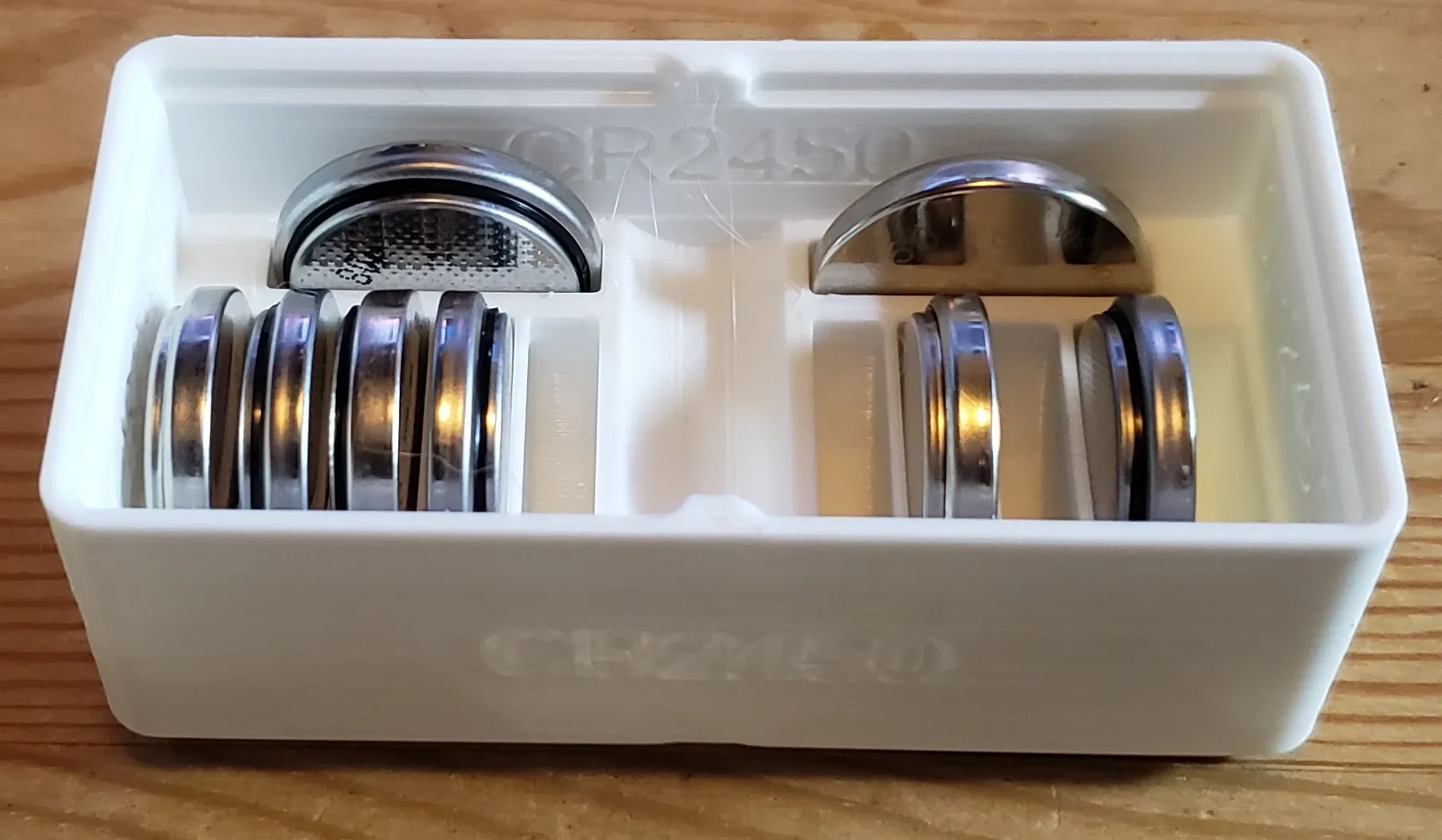

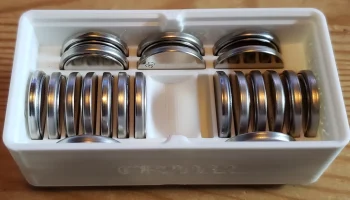

Информацию о держателях кнопочных ячеек CRxxxx, AGx и LRxx можно найти в следующих публикациях:
