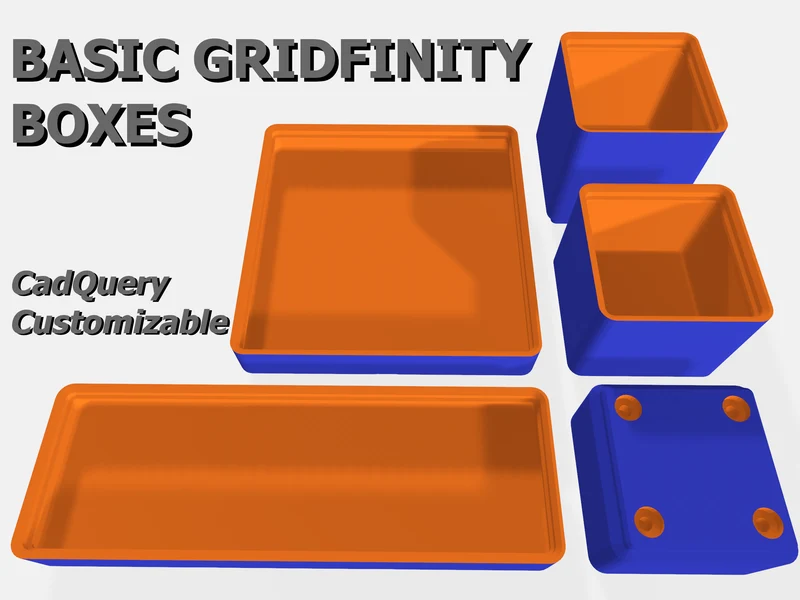

Базовые неразделенные блоки Gridfinity (настраиваемые в C...
Это полная реализация базовых неразделенных блоков Gridfinity Зака Фридмана с использованием CadQuery вместо Fusion 360. Дополнительную информацию о проекте можно найти в этом видео:
Эту версию можно настраивать в CadQuery, поэтому вы можете создавать неразделенные блоки произвольного размера, в том числе невероятно большие, например блоки 10x10 и т. д. Я включил случайный выбор размеров сетки от 1x1x2 до высоты. Они должны быть полностью совместимы с официальными коробками/сетками. Вы также можете полностью настроить размеры единиц X, Y и Z.
#отрегулируйте эти три переменные, чтобы изменить размер сетки
x_grid_number = 1 #ИЗМЕНИТЬМЕ!
y_grid_number = 3 #ИЗМЕНИТЬМЕ!
unit_height = 3 #ИЗМЕНИТЬ! 2+ количество единиц — безразмерное в целом числе
disable_mholes = False #отключить отверстия для магнитов/болтов в контей��ере

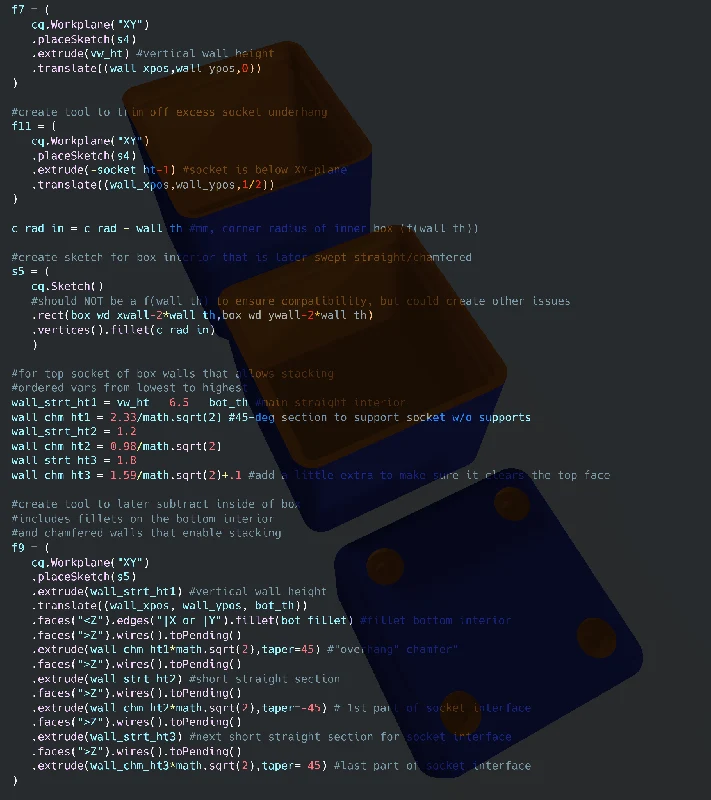

Я реализовал это заново, потому что кажется, что он идеально подходит для САПР с открытым исходным кодом, такого как CadQuery. Имея это в виду, я также выпустил скрипт Python с исходным кодом, который использовался для генерации STL. Мне бы хотелось, чтобы другие помогли мне создать новые ячейки органайзера и/или повторно реализовать ячейки органайзера в программном обеспечении САПР с открытым исходным кодом, таком как CadQuery или OpenSCAD.
Для разработки этого я использовал CadQuery/CQ-Editor, используя последнюю версию, полученную на github 13 апреля 2022 года. К сожалению, в CadHub.xyz нет достаточно последней версии CadQuery для правильной отрисовки (обратите внимание, проблема связана с отсутствием аргумента объединения в более старой версии методаeachpoint).
CQ-Editor доступен на github по адресу CadQuery/CQ-editor, но последняя стабильная версия НЕ будет запускать включенный исходный код cadquery, поэтому вместо этого используйте статическую сборку отсюда: https://github.com/jdegenstein/jmwright-CQ-Editor/releases/
Если вам интересно, также ознакомьтесь с моей соответствующей моделью базовых плат Gridfinity здесь: https://www.printables.com/model/170956-basic-gridfinity-baseplates-cadquery-customizable
Также ознакомьтесь с моей соответствующей моделью для блоков РАЗДЕЛЕННОЙ сетки здесь:
https://www.printables.com/model/179040-divided-gridfinity-boxes-cadquery-customizable
Если вам интересно, ознакомьтесь также с моей коллек��ией всех выпущенных мной проектов, связанных с Gridfinity: https://www.printables.com/social/107343-jdegs/collections/154274
ИСТОРИЯ ИЗМЕНЕНИЙ:
220427: Версия №1
Исправлена проблема, из-за которой толщина нижней части коробки была всего на 1,0 мм выше верхней части отверстий для магнитов/болтов, хотя предполагалось, что она будет равна 2,0 мм. Перерисованы все модели и выпущен исправленный исходный код Python.
220518: Версия №2
В исходный код CadQuery добавлена возможность при необходимости отключать отверстия для магнитов/болтов.
