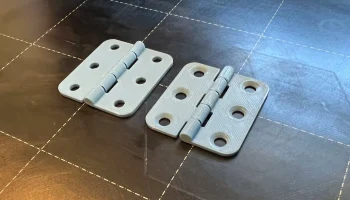

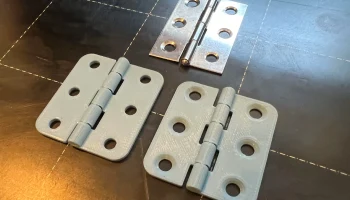

Простая петля, печатаемая на месте (опоры не требуются).....

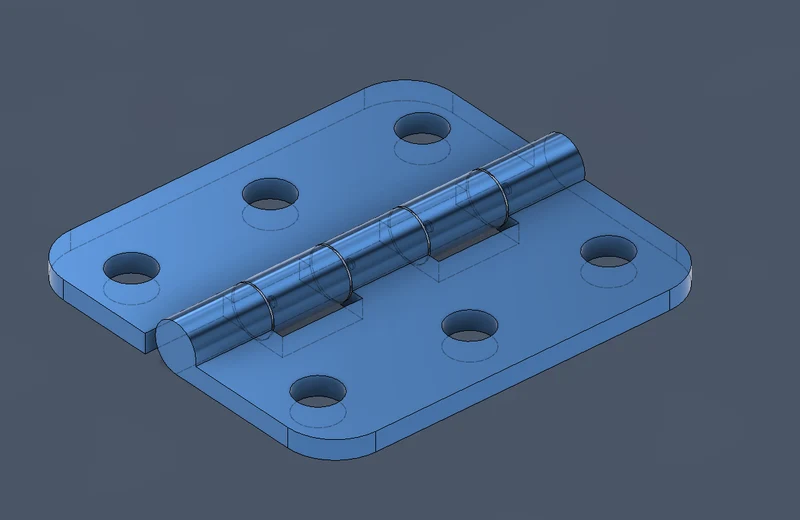

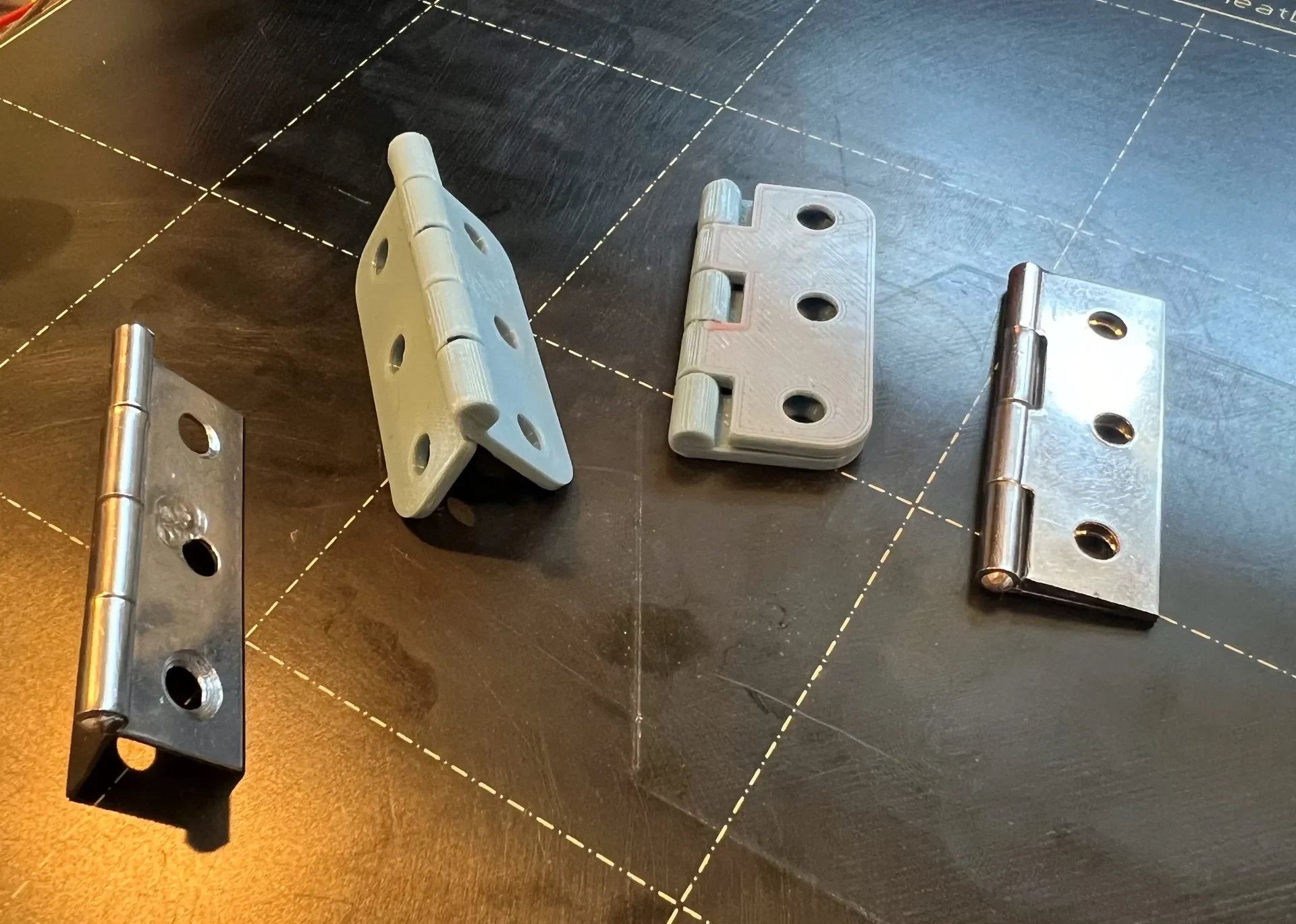

Мне нужны петли для штабелируемого держателя 3D-нити с лазерной резкой, который я разрабатываю. У меня был набор небольших металлических петель, которые я использовал для прототипа, но понятия не имел, где и когда я купил оригиналы, поэтому я спроектировал эти петли в Fusion 360.

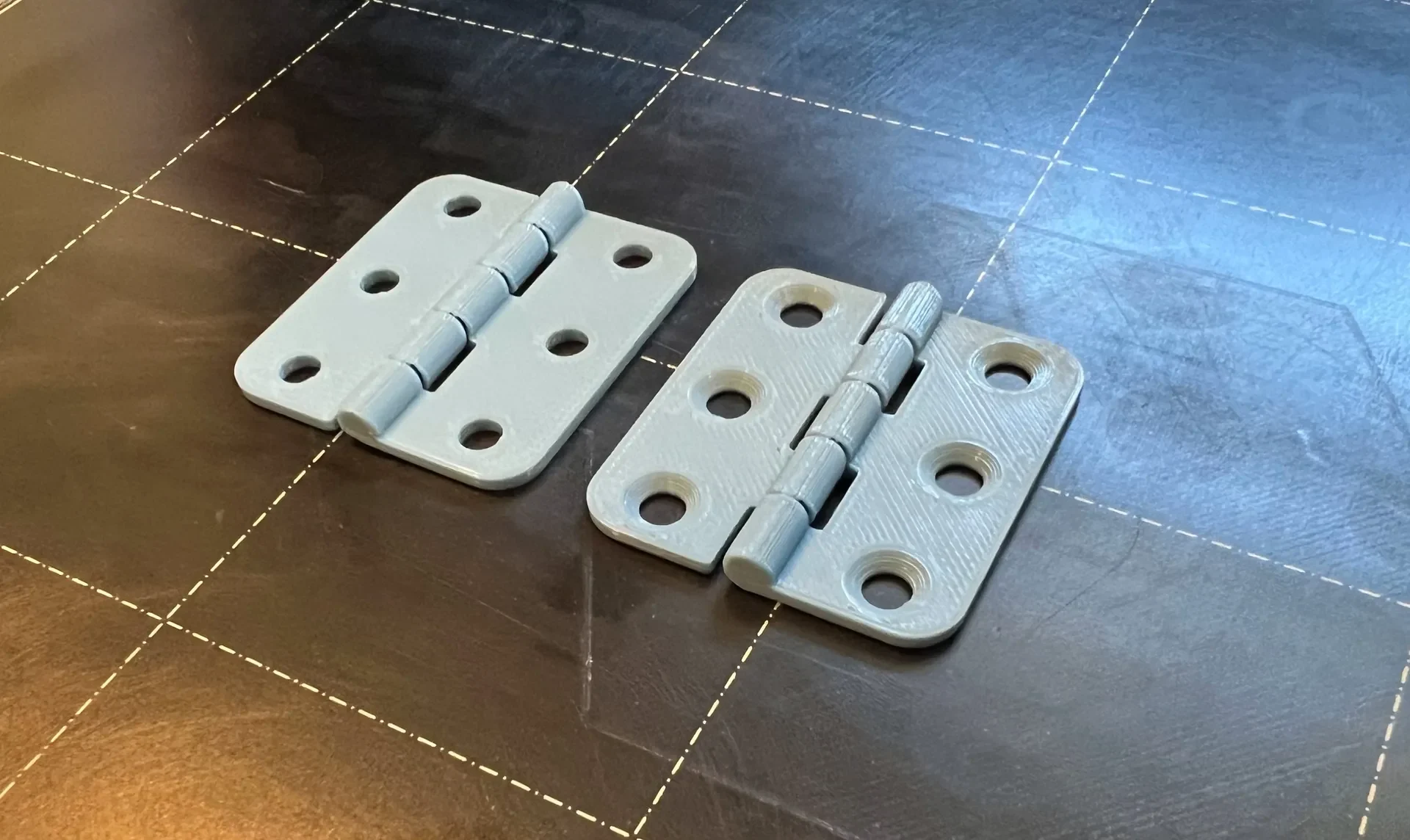

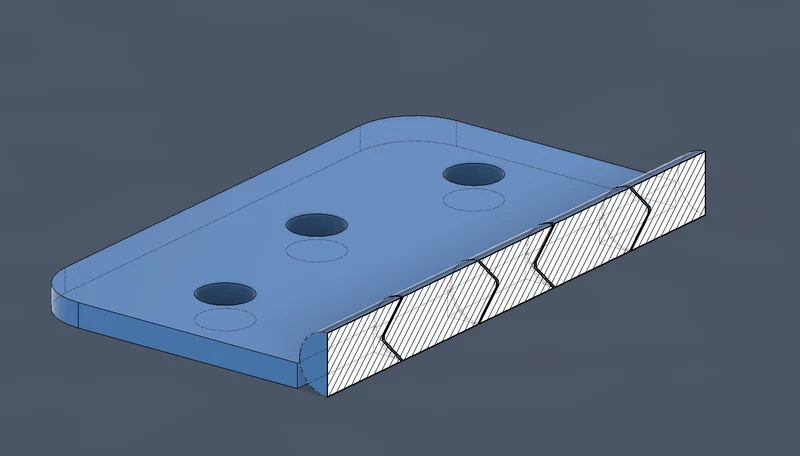

Модель состоит из двух частей, которые печатаются в одном файле STL и работают сразу с печатной платформы. Никакие опоры не нужны.

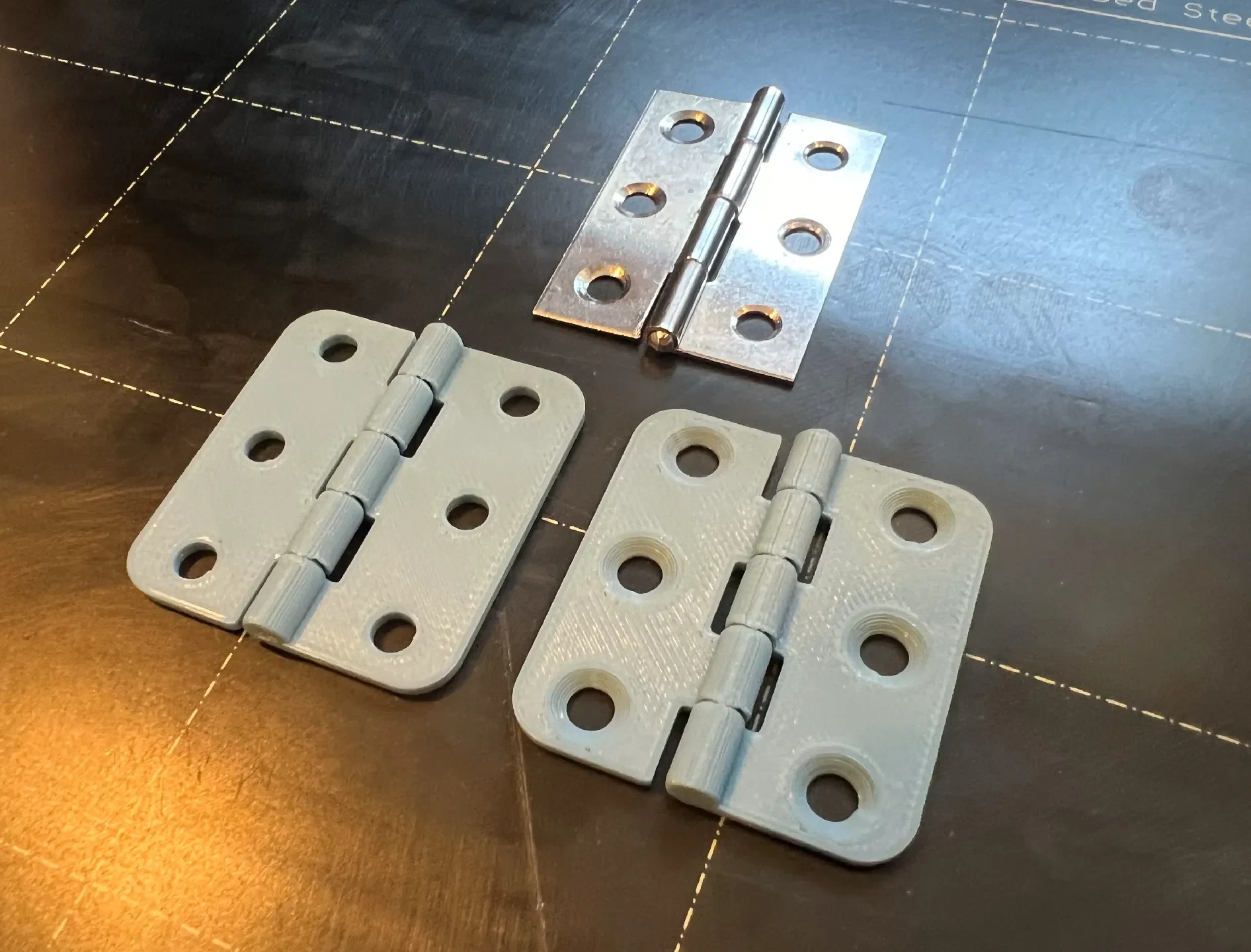

Доступны две версии в зависимости от крепежа, который вы будете использовать:

петля с печатью на месте v11 — для винтов или болтов с плоским дном

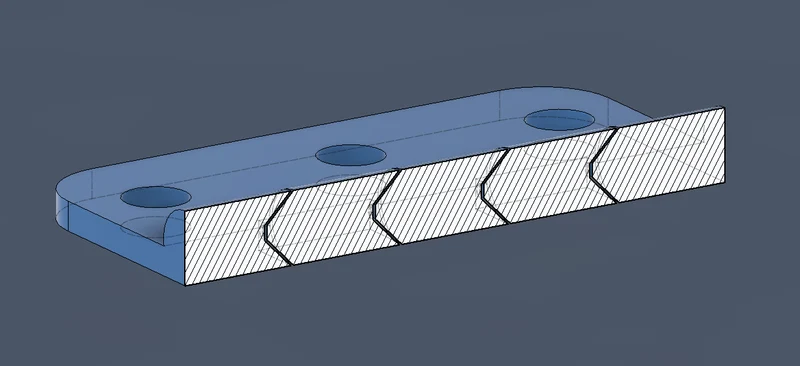

петля для печати на месте v11 с зенковкой — для шурупов, ожидающих потайного отверстия

Подходят винты №6 и №8, длина зависит от того, к чему вы их прикрепляете. Для держателя нити из доски толщиной 1/8 дюйма я использую № 6-½ дюйма с шайбами ​​и гайками.

Чтобы узнать о других размерах петель для печати на месте, посетите мою коллекцию: Коллекция петель EcoDad для печати на месте.
