Настенные кронштейны для крепления накаливания для системы D

Поэтому я искал красивый, чистый и дешевый способ хранить более 40 катушек с нитями.

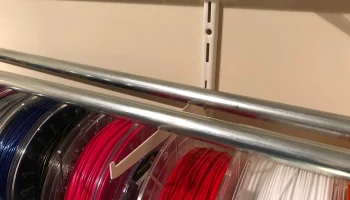

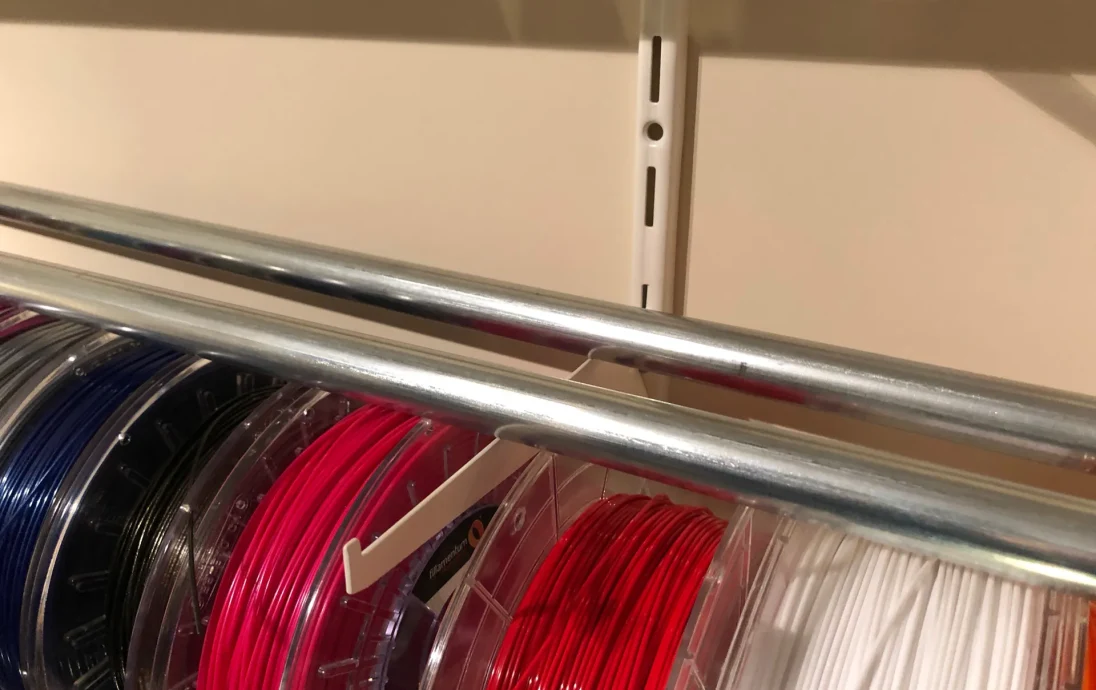

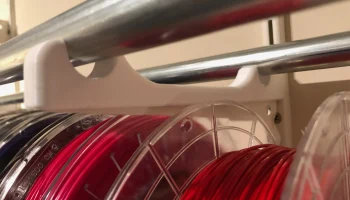

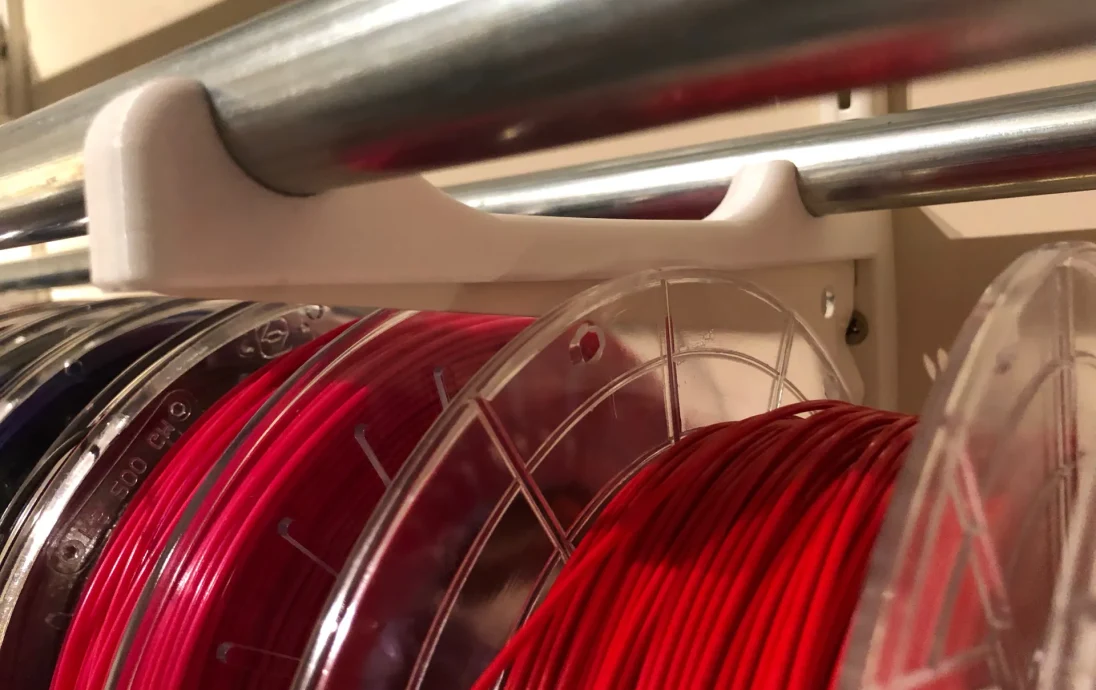

Я придумал решение — установить катушку на две металлические трубы центрального отопления.
Трубки монтируются на так называемой гибкой полке/хранилище F-System. Он продается по всему миру, в некоторых странах его называют «Duraline F-system».

Самое интересное, что вы можете поменять любую катушку, какую захотите, не снимая целый тюбик катушек.
Вы также можете запустить нить прямо с этого крепления. Хотя я бы посоветовал другой моей конструкции предотвратить недовыдавливание (см. оранжевые держатели катушек):

https://www.thingiverse.com/thing:2856675

Обновление от 25 ноября 2018 г.

Добавлена версия 3/4 дюйма. Не могу проверить это сам, поэтому, пожалуйста, оставьте комментарий, если с этим возникли проблемы.

Что вам нужно?

Рейки F-System, я использовал 3 штуки по 150 см (высота)
Крючки F-системы длиной 20 см. Я купил 9 по 3 полки шириной 150 см с дополнительным местом для добавления нескольких деревянных полок.
Труба центрального отопления или что-нибудь подходящее. Диаметр 22 мм, длина 150 см.

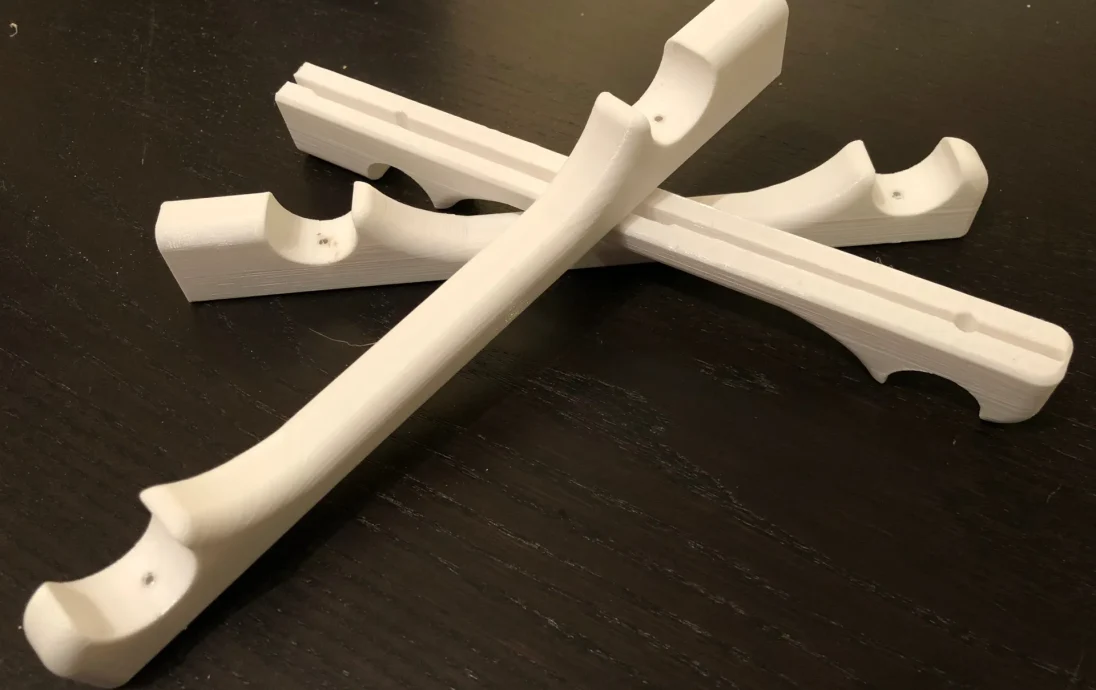

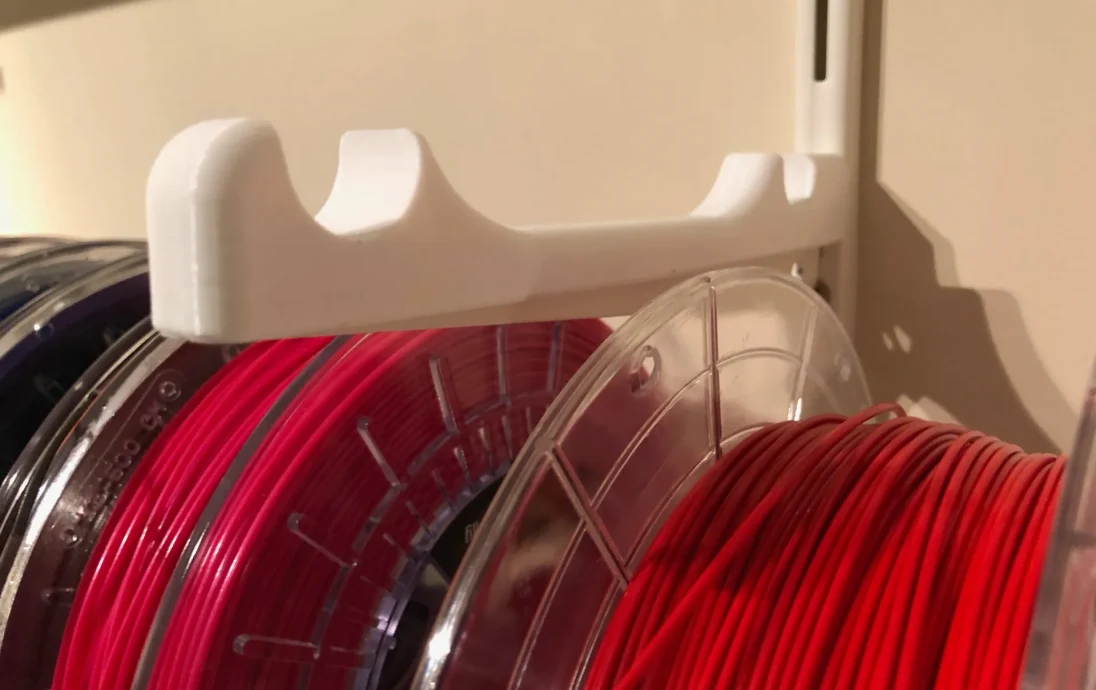

Кронштейны, напечатанные на 3D-принтере, для использования с крючками F-системы. Я напечатал 9 из PETG.
Сделай сам

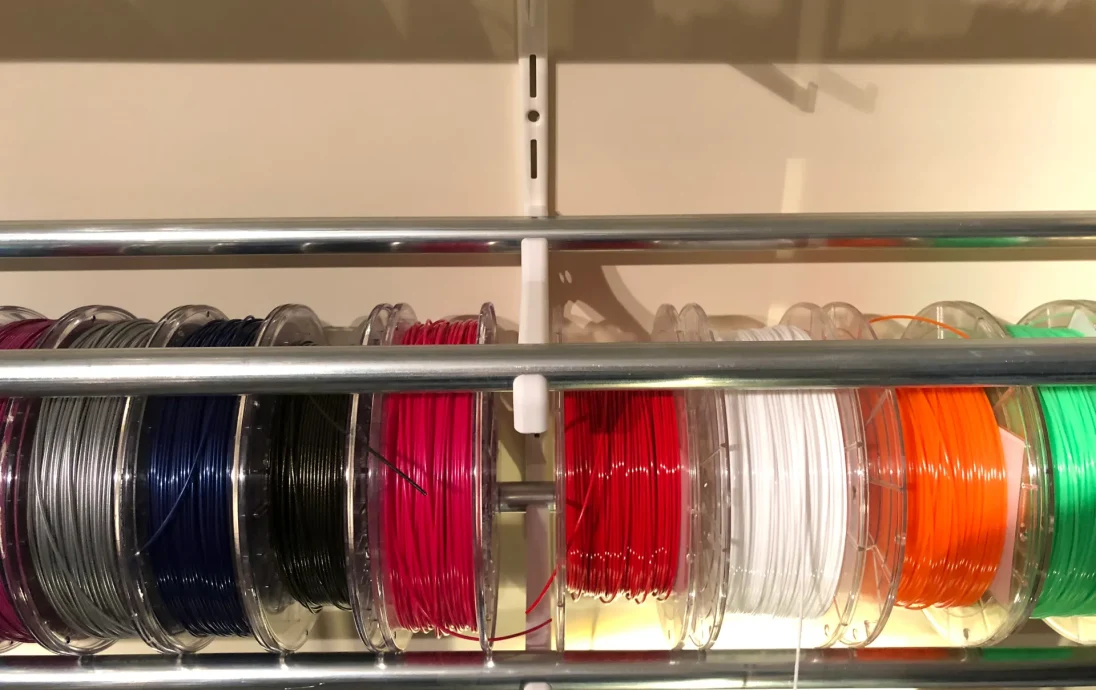

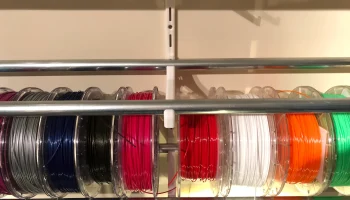

Установите направляющие, я решил использовать 3, оставив между ними расстояние 60 см. Оставляет по 15 см трубки с каждой стороны.
Установите крючки, между каждой полкой нужно оставить по 3 пустых прорези. Таким образом, на каждой полке используется 5 с��отов (2 для самих крючков). Таким образом, вы по-прежнему можете легко снять все катушки (2 между подходами, но почти фиксируют их на месте).

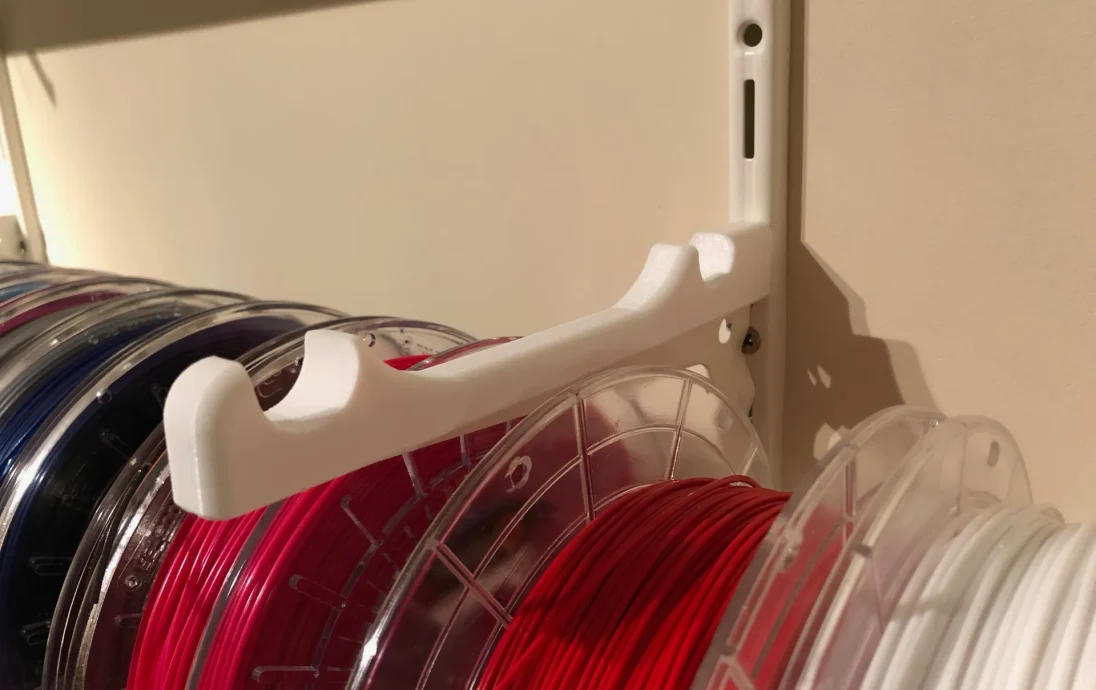

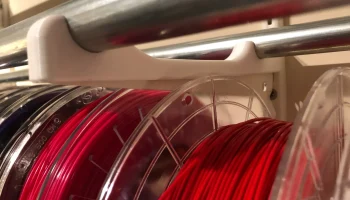

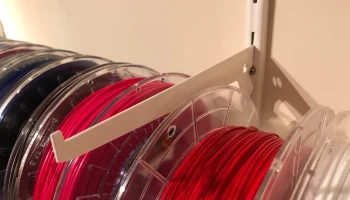

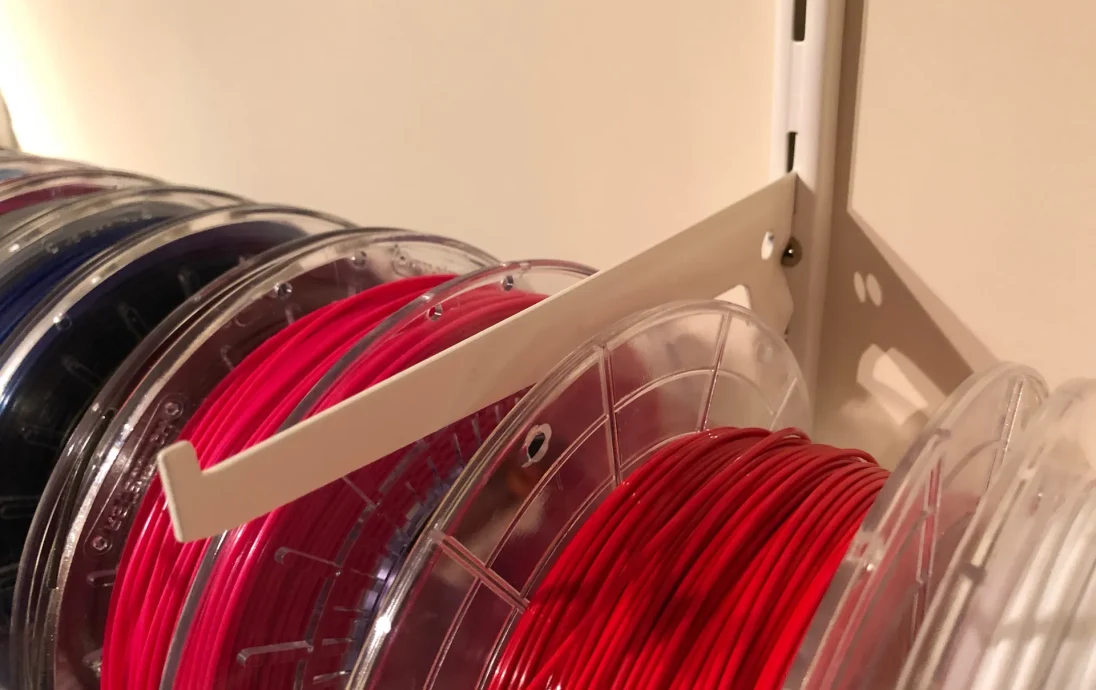

Наденьте кронштейны на крючки, они плотно прилегают, поэтому убедитесь, что они вставлены до упора.
Добавьте трубки, будьте осторожны с ними, так как они тоже прилегают довольно плотно.

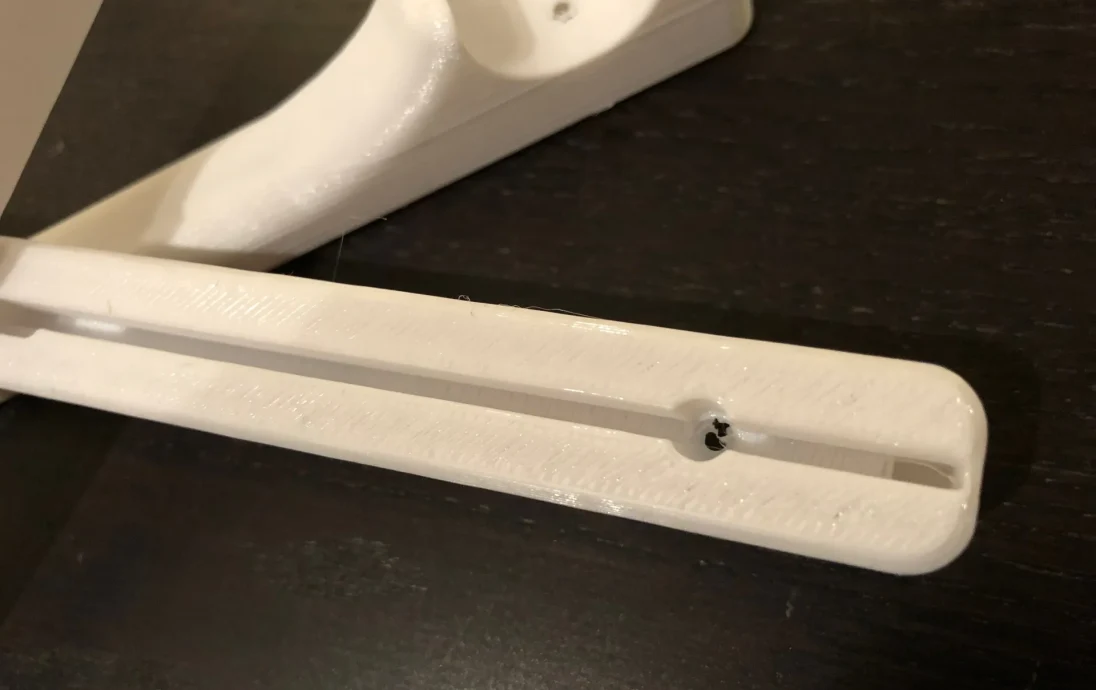

Если вам очень хочется, вы можете прикрутить трубки винтом снизу (между крючком и кронштейном). Я добавил это в дизайн, но это не нужно.
Распечатать инструкции
Категория: Аксессуары для 3D-принтеров Настройки печати

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,200

Заполнение: 40%

Примечания:

Я напечатал их белым PETG, используя более высокое заполнение, чтобы предотвратить появление трещин вокруг защелкивающихся труб. Никакие опоры не нужны.

Боковое отверстие в стене имеет тенденцию легко сломаться, если заполнения слишком мало. Вы можете придерживать руку, вставляя трубу, это тоже работает.

Как я это разработал

Спроектировал это примерно за 50 минут в OnShape.

Пришлось всего оди�� раз изменить его конструкцию, чтобы разместить одну, частично более толстую сторону крючка, и сделать его немного длиннее, чтобы сделать его действительно прочным.
