Слив из стакана для стирального порошка.........

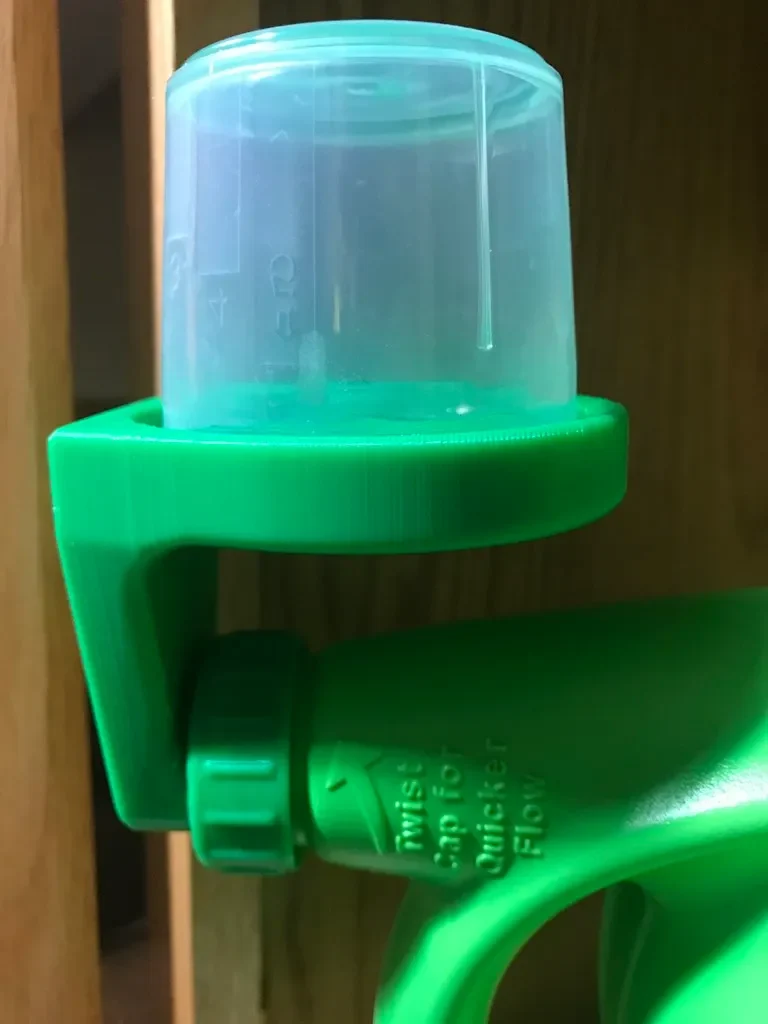

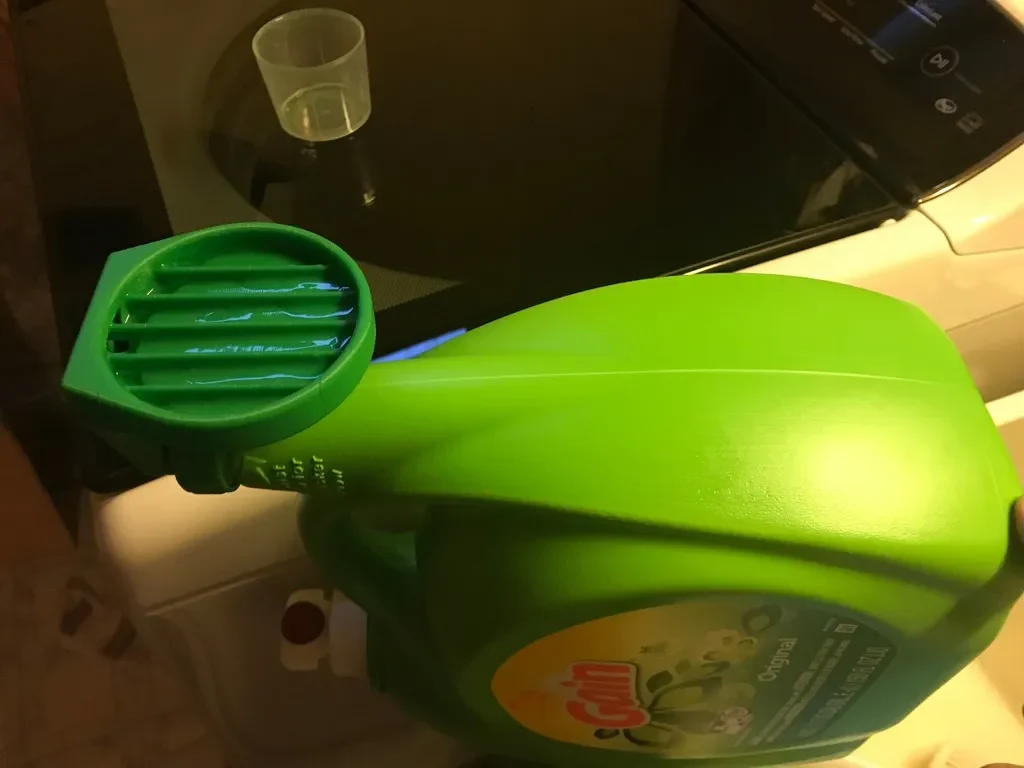

В этой конструкции хранится чашка для стирального порошка для контейнеров с жидким стиральным порошком марки Tide and Gain, а излишки мыла сливаются обратно в контейнер.

Дизайн с одним принтом (Печать на месте)

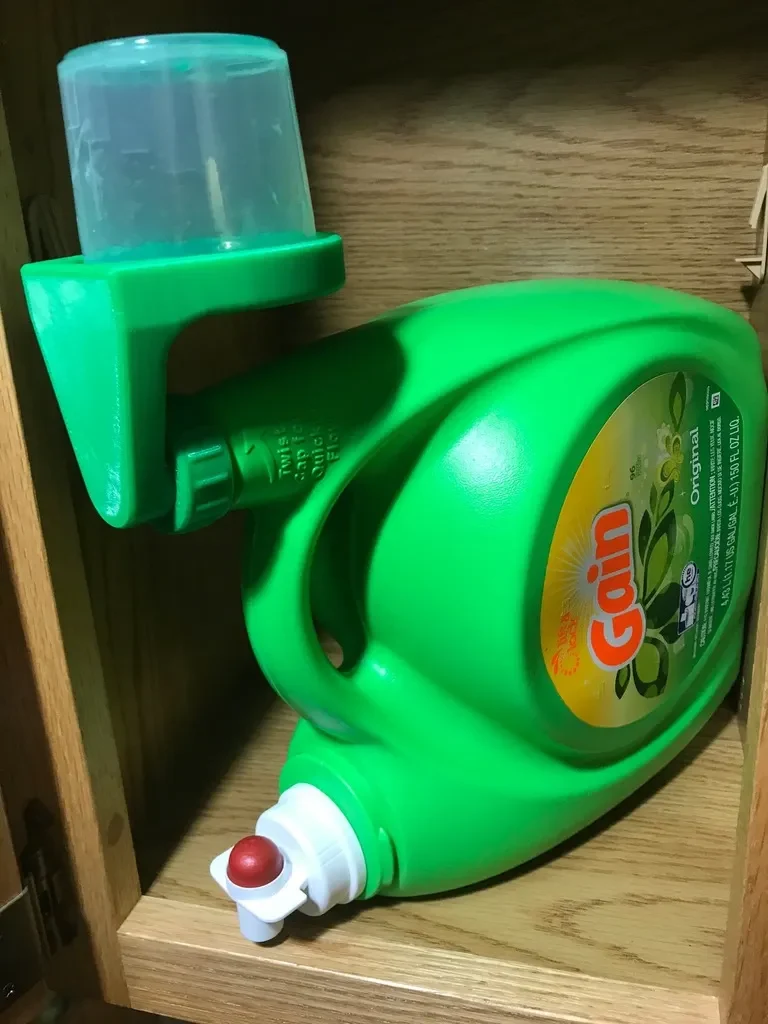

Подходит для североамериканских контейнеров Tide and Gain емкостью 4,43 л (1,17 галлона США/150 жидких унций) (бренды Proctor и Gamble).

Перестаньте тратить стиральный порошок, ополаскивая чашку или наводя беспорядок в раковине.

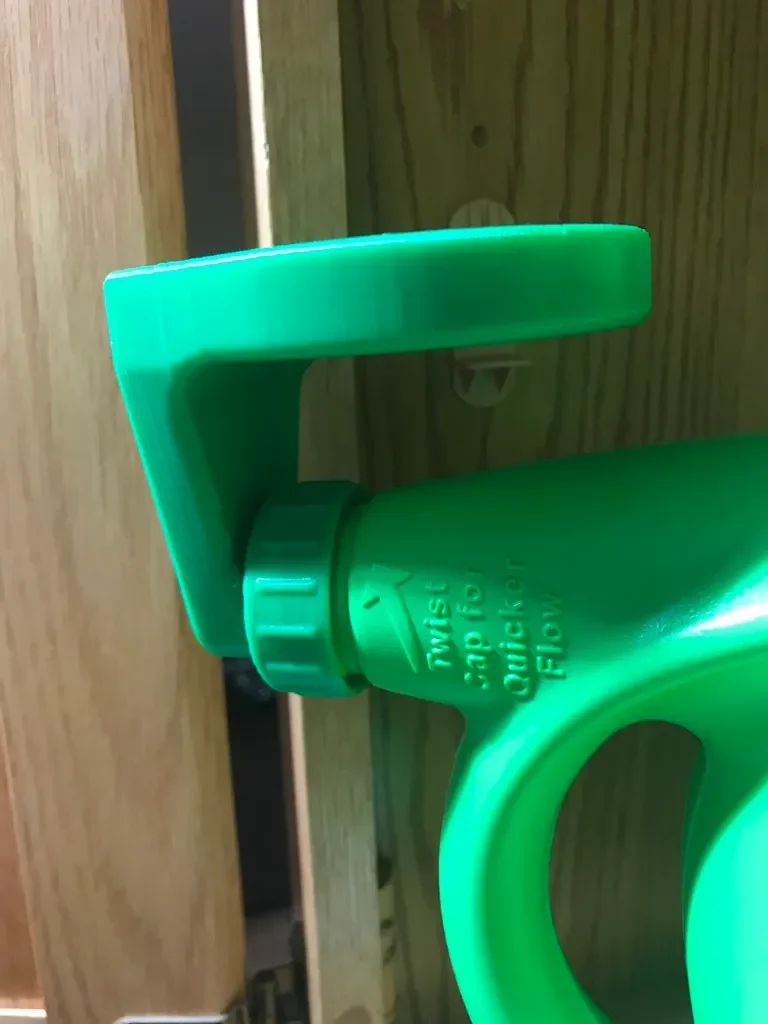

Он предназначен для Tide and Gain (Proctor and Gamble), размер сливного отверстия которого составляет около 28 мм, внешний диаметр резьбы составляет 35 мм и шаг резьбы 3 мм. Если у вас другая марка, это может сработать, если размеры близки к этим. Контейнеры марки Sunlight имеют меньшие сливные отверстия, поэтому не подходят для этой конструкции.

ОБНОВЛЕНИЕ 25 января 2018 г.

По запросу я загрузил файл .step.

Настройки печати

Принтер:

Монопрайс Селект Мини

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

10-40%

Примечания:

Для печати крышки на месте необходимы опоры. Используйте хрупкие подставки, чтобы их можно было легко извлечь из небольшого зазора между крышкой и деталью.

Обязательно установите минимальный вылет вспомогательного материала на 80% или около того, иначе дренажный канал будет заполнен вспомогательным материалом, и печать не будет работать!

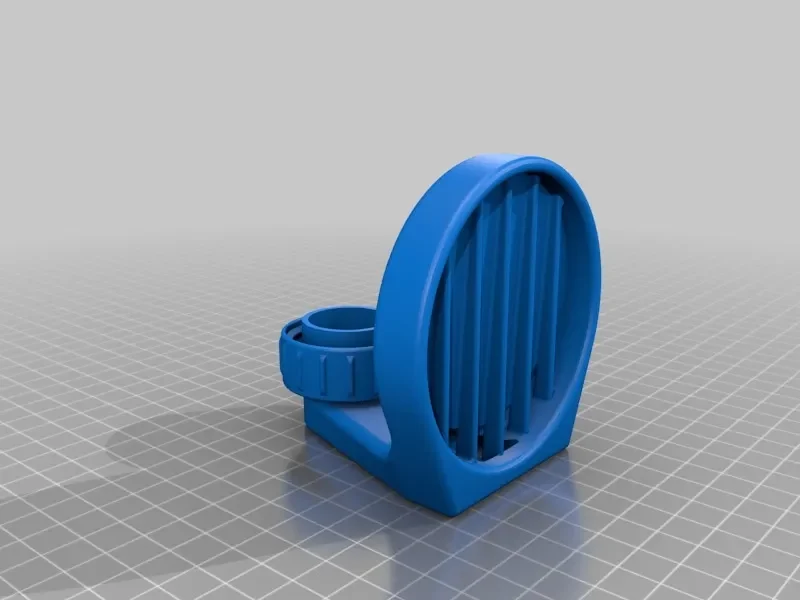

Распечатайте плоской стороной вниз (см. последнее фото).

Как я это разработал

Фьюжн 360

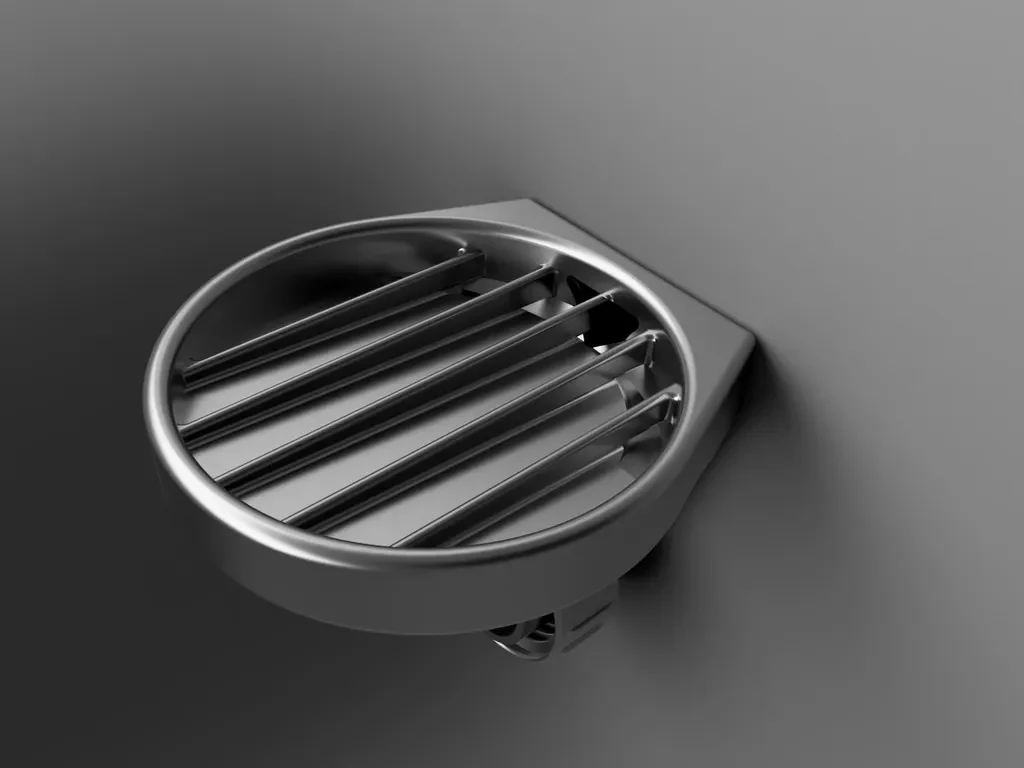

Я разработал это с помощью Fusion 360. Я сфотографировал резьбу и использовал функцию прикрепления холста, чтобы создать заглушку с резьбой. Остальное было прямо вперед. Мне было весело придумать дизайн дренажного канала, который можно было бы печатать, не создавая чрезмерных выступов.

Целью была печать одного отпечатка без последующей обработки, кроме удаления вспомогательного материала для крышки и самой верхней части лотка.

Категория: Организация
