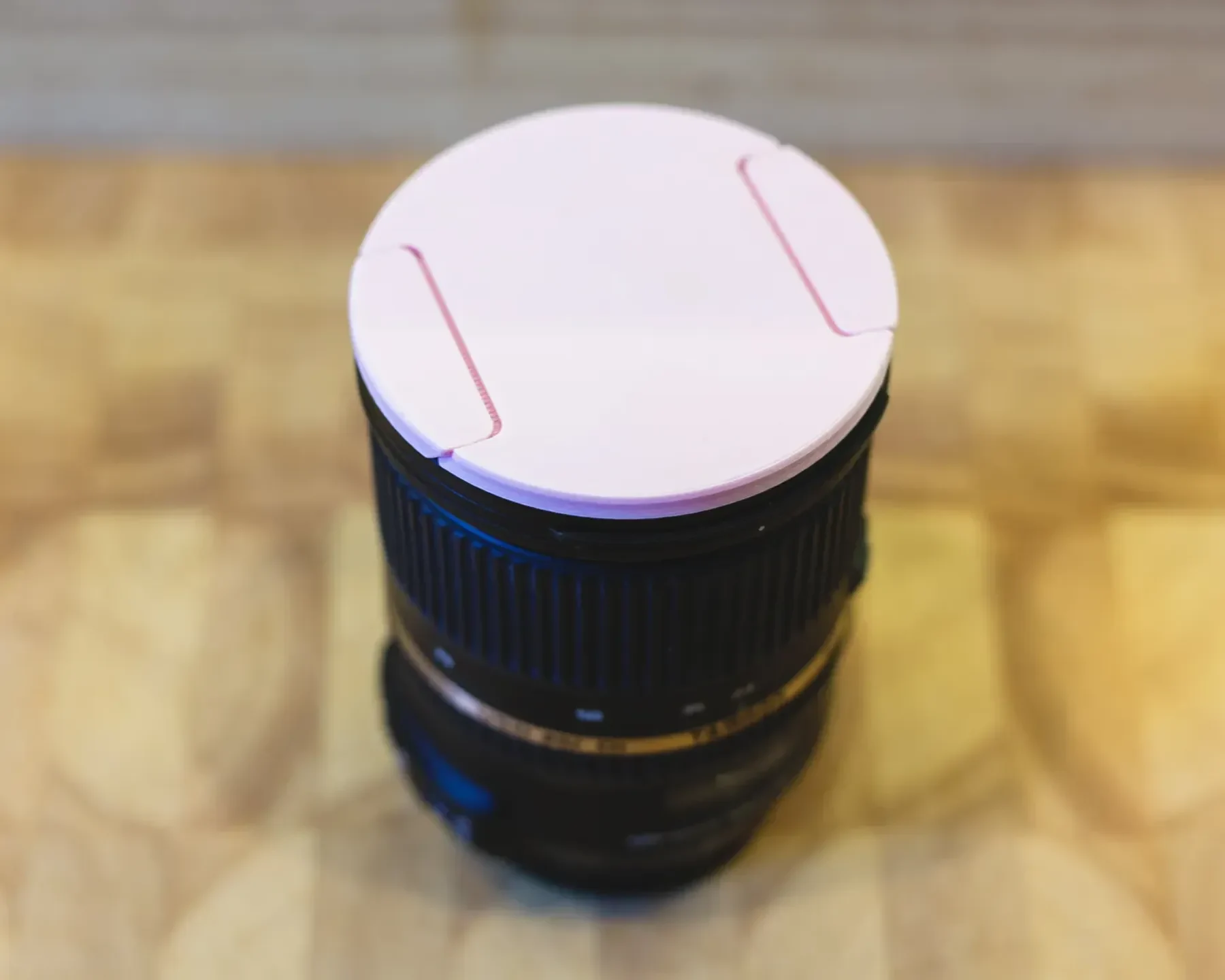

Крышка объектива 82 мм (печать на месте).........

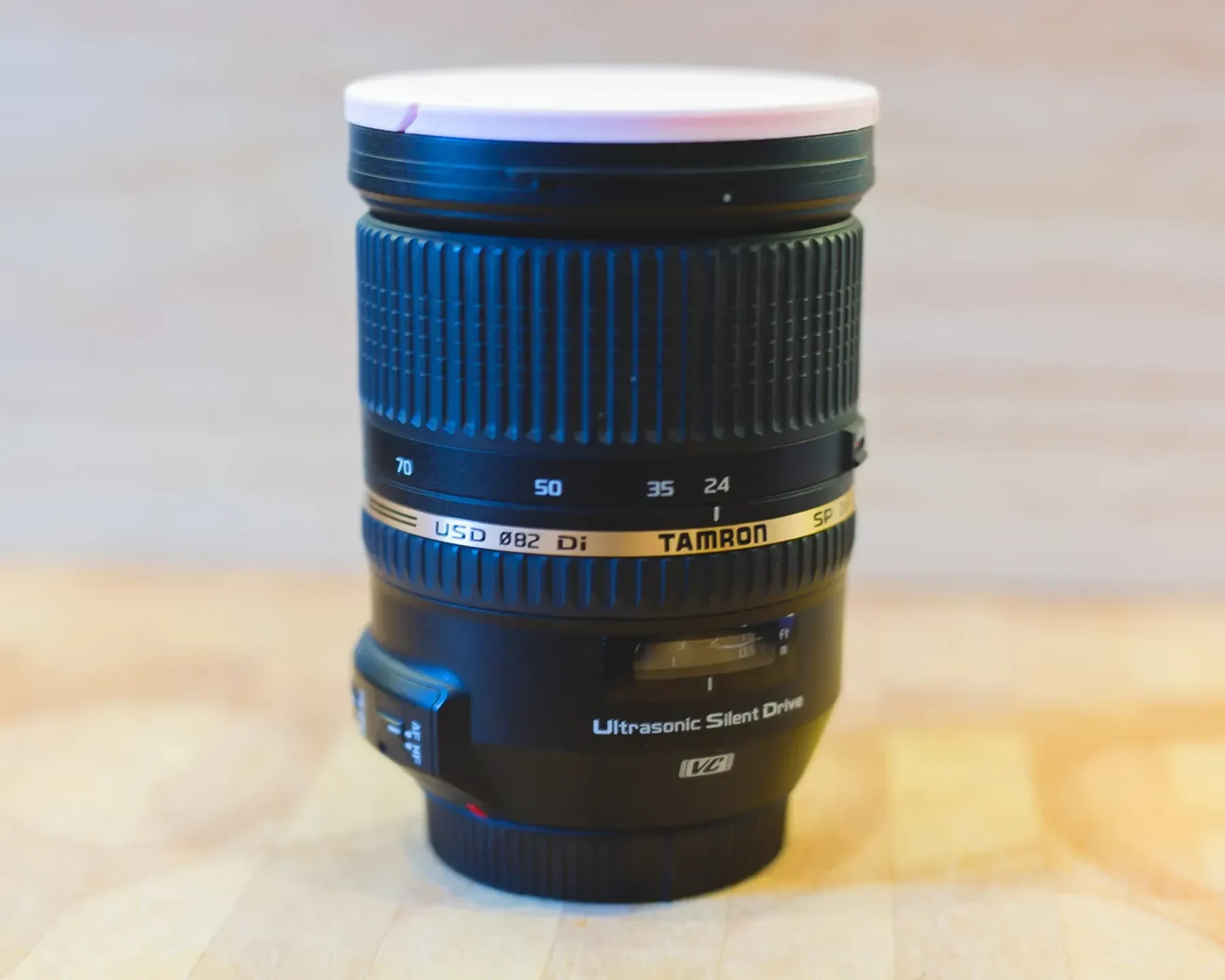

Недавно я купил часто используемый объектив для фотоаппарата с крышкой объектива, в которой не было пружин с одной стороны. Учитывая, что у меня есть 3D-принтер и доступ к Интернету, это не такая уж и проблема, которую легко решить.
Я немного поискал и нашел замечательный дизайн крышки объектива от Boopidoo. И, честно говоря, если вам просто нужна надежная крышка объектива любого размера, вам следует просто распечатать ее. Я сделал.
Однако что-то меня смутило в этом дизайне. Напряжение в спринте было довольно сильным. Но кроме того, из-за его небольшого размера (и того, что он напечатан из PLA, в чем абсолютно моя вина), я подозреваю, что со временем он станет довольно мягким и перестанет надежно держаться. Мне нужен был дизайн, который сразу же ощущается на принтере, а также имеет наибольшие шансы прослужить долгое время, не теряя своей упругости (опять же, при печати из PLA, в чем абсолютно моя вина).
Поставьте итерации в очередь:
Посоветовавшись с единственным ученым, которого я знаю (одним из моих коллег), мы пришли к пониманию, что для создания хорошей пружины из неэластичного материала напряжение должно быть распределено по как можно большей площади. Я не собираюсь вдаваться в подробности испытаний и невзгод, связанных с переработкой проектов (поскольку я уверен, что вы все через это прошли), но мы можем поговори��ь в разделе комментариев.
Настройки печати
Эта модель печатается на месте и включает в себя движущиеся части. Между корпусом колпачка, ползунками и пружиной имеется небольшой зазор (0,3 мм). Ползунки также печатают то, что фактически представляет собой сплошной мостовой слой над корпусом крышки объектива, где, если они не будут хорошо печатать, возникнет слишком большое трение, которое нарушит натяжение пружины. Вот важные настройки, которые я использовал и которые, я думаю, послужат хорошим началом и для вас (примечание: я использую Cura, поэтому некоторые из них будут использовать имена Cura… некоторые из этих настроек для вашего слайсера вы сможете найти в Google, если вы с ними не знакомы).
Высота слоя: 0,3 мм
Высота начального слоя: 0,25 мм.
Толщина линии: 0,5 мм (это сделает всю модель спл��шной, без заполнения… нам это нравится)
Количество стен: 3
Нижние слои: 4
Верхние слои: 5
Заполнение: 0%
Направления верхней/нижней линии: [45,-45,90] (здесь важно, чтобы первый слой ползунков был напечатан коротко над зазором… проверьте это в предварительном просмотре, чтобы убедиться — см. изображение ниже)
Примечани��

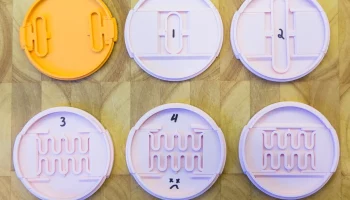

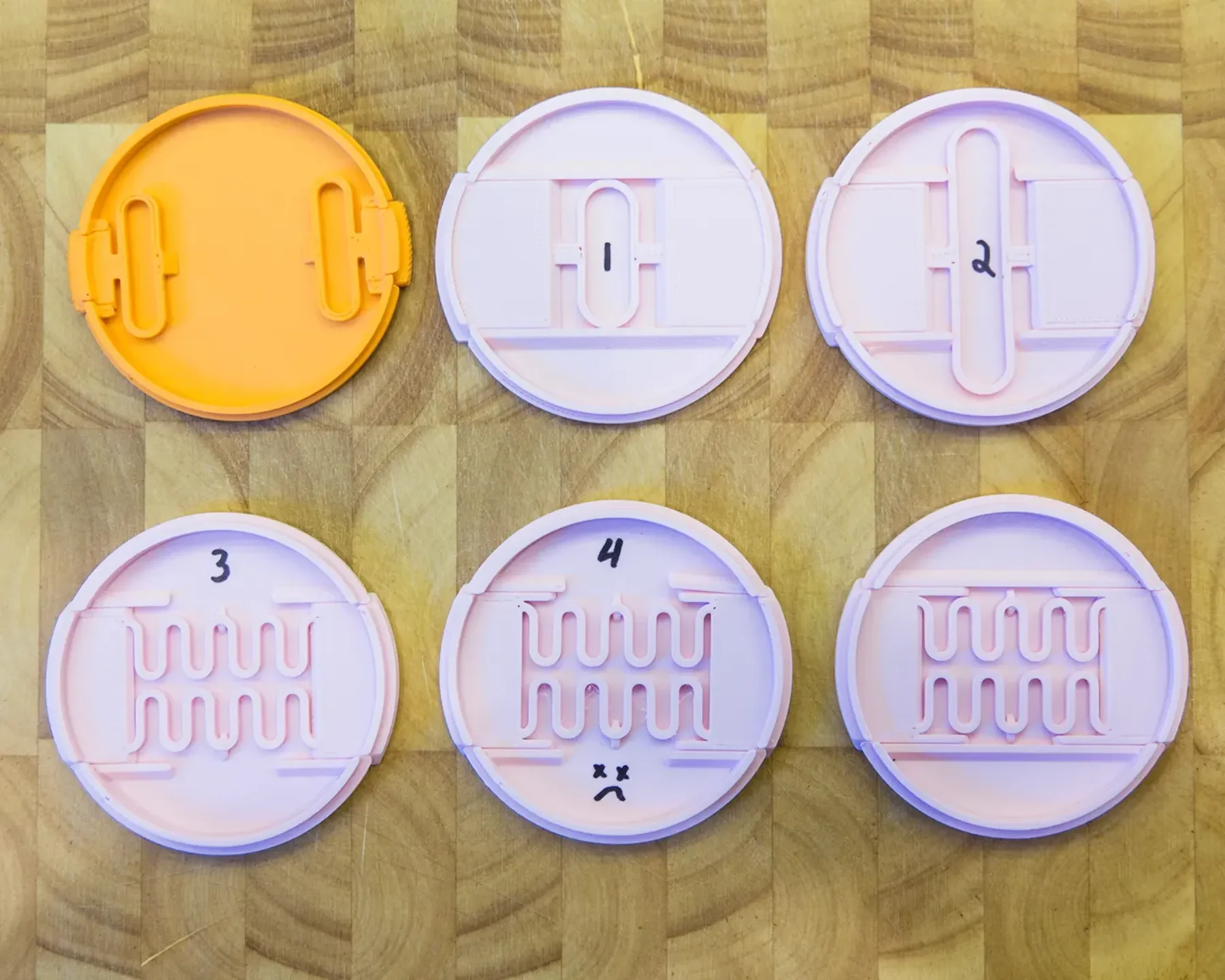

Оранжевая крышка объектива — это версия Boopidoo, а розовые — моя собственная разработка. Все они были напечатаны на Elegoo Neptune 2 с соплом 0,4 мм из оранжевой и карамельно-розовой нити Polymaker PolyTerra.
