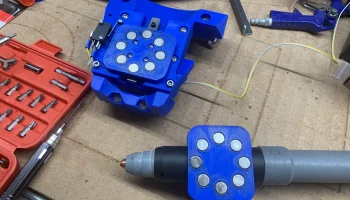

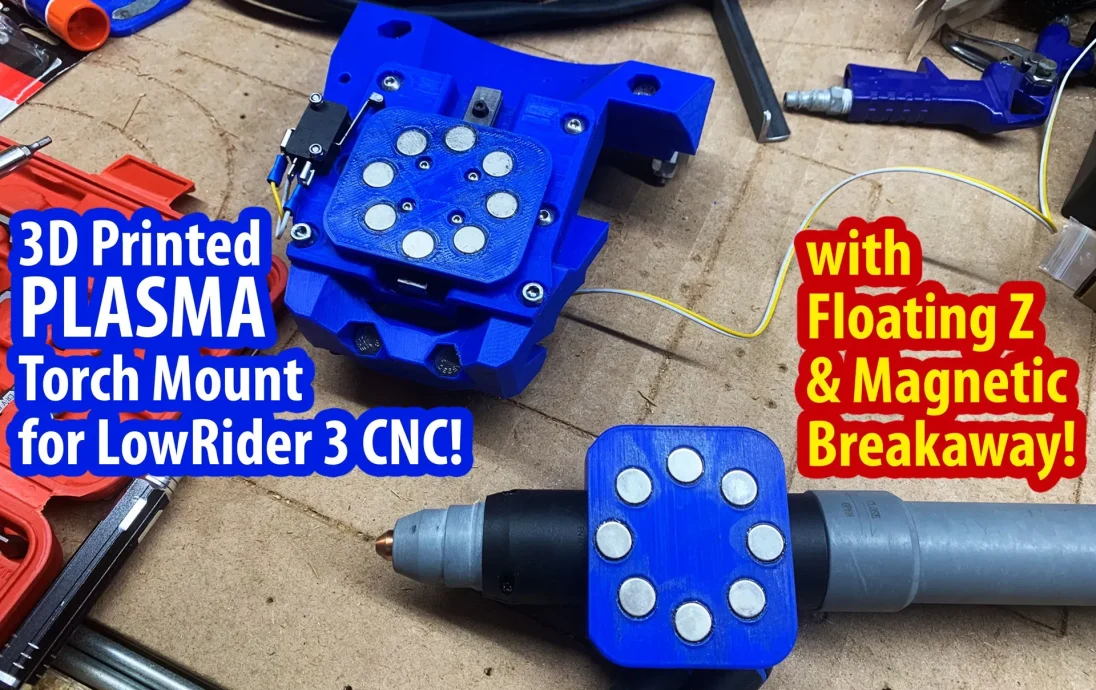

Крепление для плазменной горелки LowRider 3 с ЧПУ с плавающе
Примечание. Некоторые из моих проектов плазменной установки с ЧПУ доступны здесь бесплатно, а некоторые другие предназначены исключительно для моих сторонников на Patreon, которые поддерживают любую сумму, даже если всего лишь доллар в месяц. https://www.patreon.com/design8studio
На моем YouTube-канале Design8Studio есть серия из 6 мини-статьй о процессе проектирования и сборки крепления плазменной горелки с плавающей Z и магнитным отрывом. Ниже представлен�� шестое и последнее видео из этой серии. Рассмотрите возможность просмотра их всех (отдельные ссылки ниже). Все они короче по времени, чем последний, поэтому требуется время, чтобы объяснить, почему плавающая Z желательна для плазменной резки.
Ссылки на плейлисты (с указанием времени) мини-частей:
Часть 1 — 11:52
Часть 2 — 10:43
Часть 3 — 9:37
Часть 4 — 3:21
Часть 5 — 6:07
Часть 6 — 17:14
Ссылки, представляющие интерес:
V1 Инжиниринг — LowRider v3
Моя тема на форуме V1E о моем столе для плазменной резки LR3 — LowRider 3 — плазменная сборка «Бюджетно» — Кларксбург, Западная Вирджиния
Используемые продукты, как показано на видео:
Круглые магниты — 12 мм x 3 мм (фактические размеры ~ 12 мм x ~ 2,8 мм) — показаны в этом видео — довольно прочные, могут использоваться для такого типа применения, отлично работают — MIN CI 100 шт. Сверхсильные неодимовые дисковые магниты, маленькие магниты 12 x 3 мм для доски для сухого стирания, поделки на офисный холодильник, мини-круглые редкоземельные магниты для создания научных моделей своими руками
Линейная направляющая с подшипником скольжения (куплена 200 мм, которая поставляется с двумя подшипниками скольжения, разрезана пополам, так как нужно т��лько 100 мм и нужен только один подшипник скольжения) — скользящий блок подшипника линейной направляющей MGN12H подходит для использования с линейной направляющей MGN12 для гравировального станка с ЧПУ xyz DIY (200 мм, H-тип)
Концевой стопор, который я использовал для плавающего Z — из набора из 6 высококачественных концевых выключателей, которые шли в комплекте с кнопкой аварийного останова, которую я заказал на Amazon — Кнопочный переключатель переменного тока, 400 В, красный знак, Аварийный грибовидный аварийный стопор, 22 мм, NO NC + 6 шт. Микровыключатель End Stop Limited для ЧПУ
Обжимные лопатки, используемые для крепления проводов к концевому упору для плавающего Z, были из этого набора — Nilight 540PCS, смешанный набор быстроразъемных разъемов с электрической изоляцией, стыковая лопатка, вилочное кольцо, обжимные клеммы без пайки, набор разъемов для электрических проводов калибра 22-16/16-14/12-10, гарантия 2 года.
Удивительная пила, о которой я упоминал в одном из видеороликов — циркулярная пила для резки нескольких материалов TCT Evolution Power Tools R185CCS 7-1/4 дюйма, 7-1/4 дюйма.
Нагревательные вставки я использовал в задней части монтажного зажима и в качестве «стойок» на двух винтах, используемых для крепления линейного стержня — внутренняя резьба, латунные резьбовые вставки с накаткой.
Ассортимент винтов и гаек — M2 M3 M4 M5, винты с головкой под торцевой ключ из легированной стали, набор гаек, набор винтов из углеродистой стали, 1060 шт.
Другие ссылки на Amazon:
Круглые магниты (большие — очень сильные — не показаны в использовании, но я купил несколько, они очень мощные, и их определенно можно использовать для такого типа применения) — упаковка из 12 неодимовых магнитов FINDMAG, чашечные магниты с потайным отверстием, прочные редкоземельные магниты с круглым основанием, тяговое усилие 90 фунтов, 1,26 дюйма x 0,2 дюйма, 12 винтов в комплекте
НЕ ИСПОЛЬЗУЕТСЯ (СЛИШКОМ СЛАБЫЕ — НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ЭТОГО ТИПА ПРИМЕНЕНИЯ), показанные в первом видео: стержневые магниты — которые были слишком слабыми, очевидно НЕ неодимовые, не используйте их для этого — https://amzn.to/3AkPr31
Особенности:

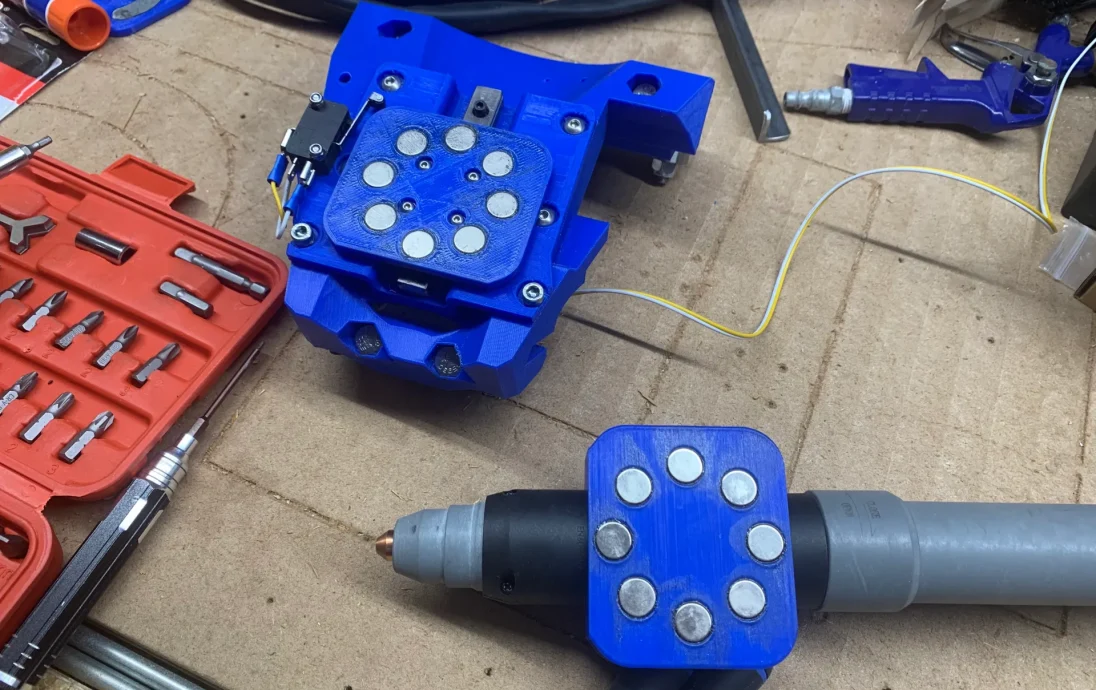

Магнитный отрыв — позволяет резаку «отклоняться» в сторону, не повреждая наконечник при непреднамеренном обнаружении неподвижной блокировки. В крайнем случае можно сохранить наконечник плазменной горелки.
Плавающая Z с ограничителем — для полного объяснения того, почему плавающая Z желательна при плазменной резке, посмотрите шестое видео из серии (ссылка выше).
Печать и сборка:

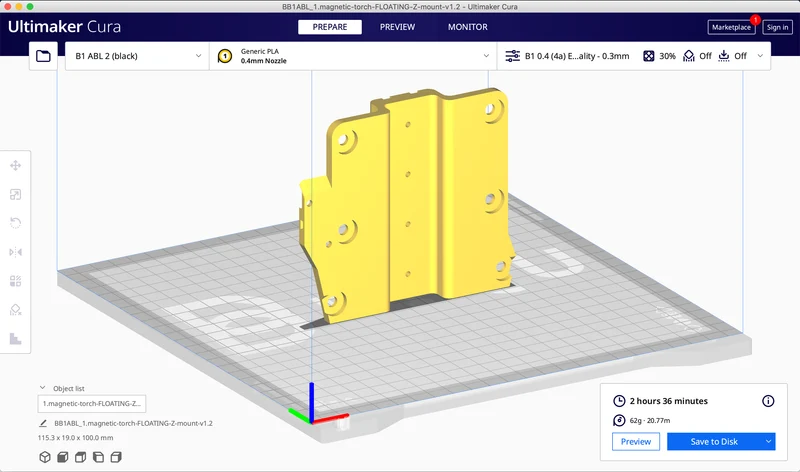

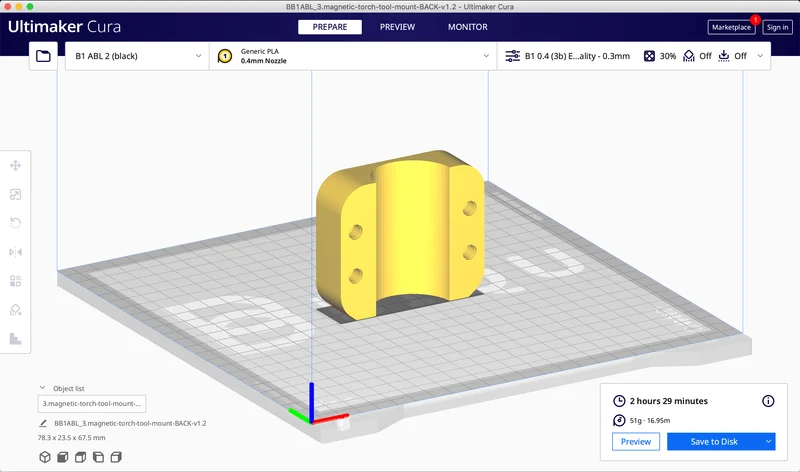

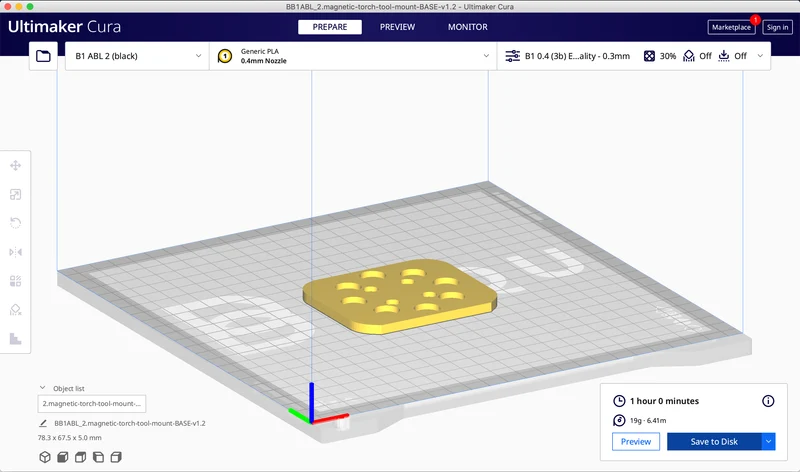

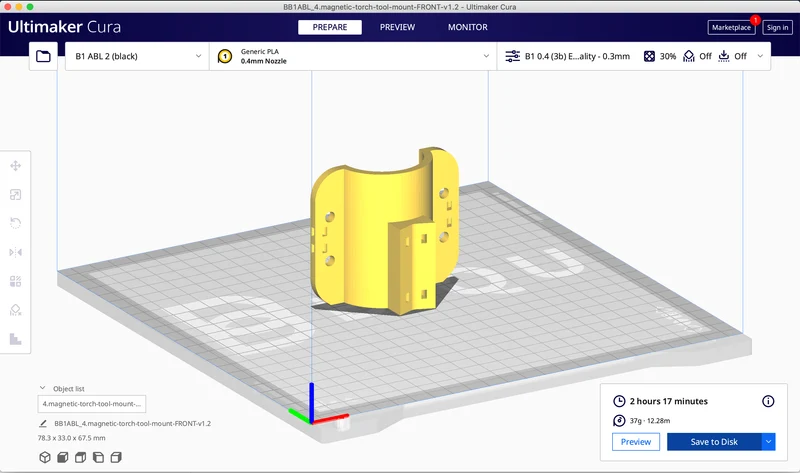

Распечатайте детали в соответствии с ориентацией. Никаких опор не требуется, если ваш принтер способен обеспечить приличное количество мостов.
Прикрепите проводку к конечному упору. См. ссылку выше, где описаны обжимные лопатки, которые я использовал (избегает пайки и легко снимается в случае необходимости). Оставьте лишнюю проводку достаточно длинной, чтобы она могла пройти через ядро LR3, через всю тяговую цепь* и далее к блоку управления ЧПУ, где бы вы ни планировали его разместить. (*Рассмотрим мою распечатанную цепочку перетаскивания.
