Держатель батареек AA+AAA, сотовая стенка для хранения (H...

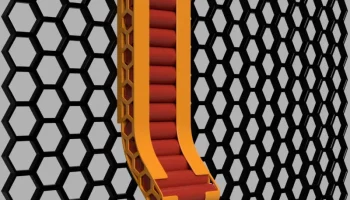

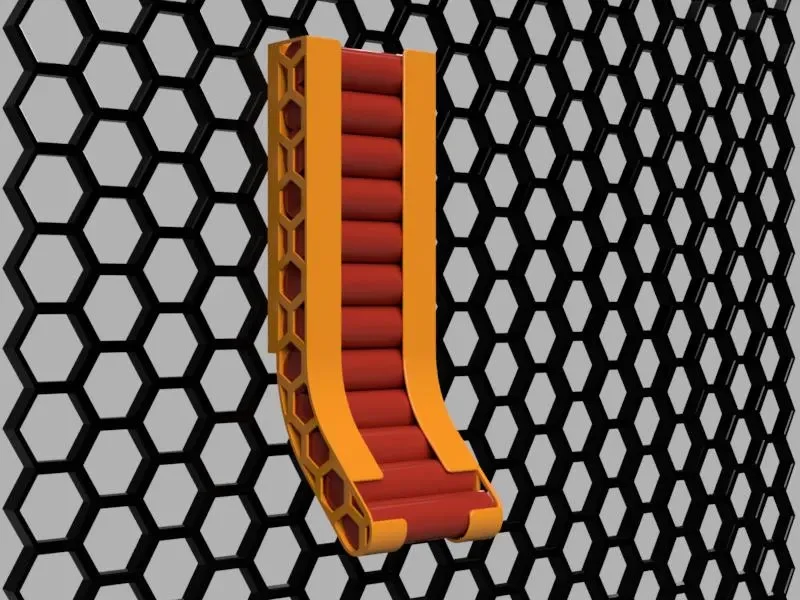

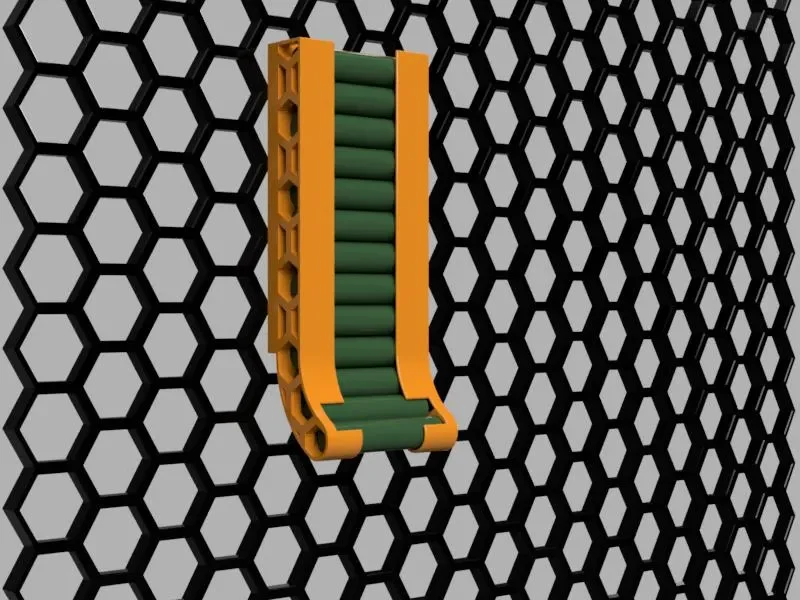

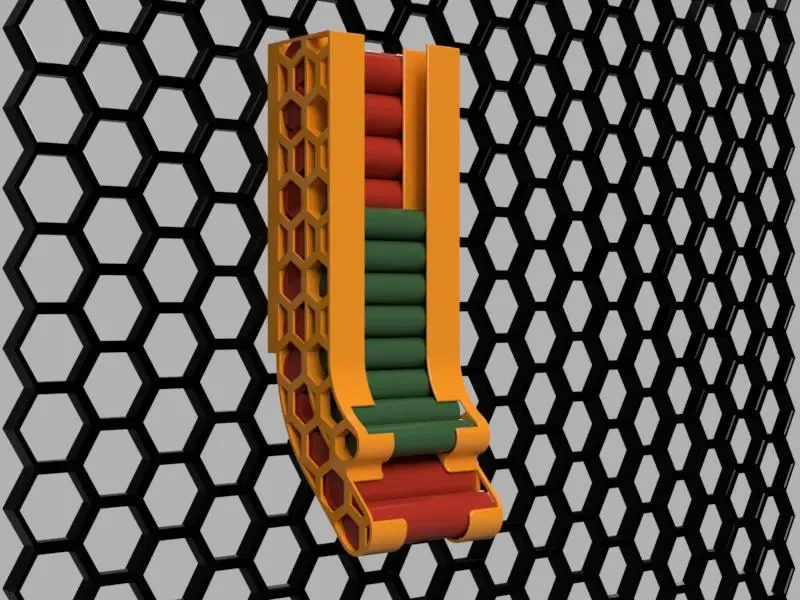

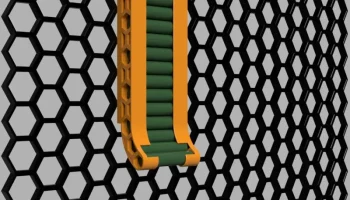

Этот компактный диспенсер для батареек для сотовой стенки предназначен для хранения батареек типа АА и ААА, 12 батареек АА и 13 батареек ААА. Шестиугольный рисунок по бокам магазина позволяет легко увидеть, сколько батарей осталось. Недостатком этой конструкции является то, что при вставке батареи могут упасть между направляющими. Чтобы снизить риск выпадения аккумуляторов во время загрузки, задняя стенка повторяет изгиб магазина. Однако при загрузке все равно нужно быть осторожным.

Установка

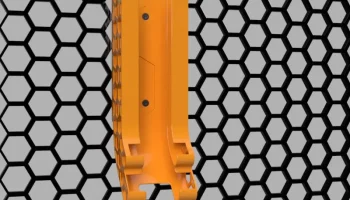

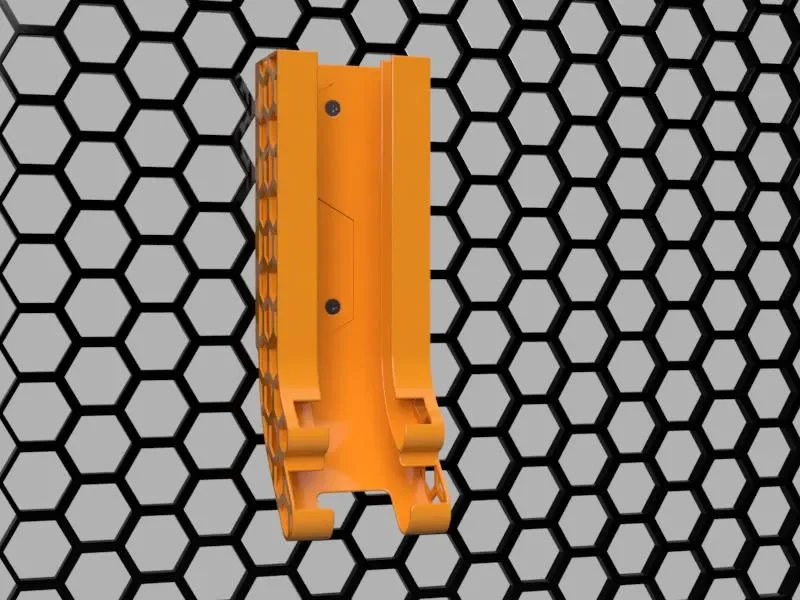

Диспенсер для батареек крепится к сотовой стене с помощью специальной вставки и прикручивается к вставке с помощью винта M3. Это гарантирует надежность и прочность крепления. Чтобы собрать диспенсер для батареек, сложите правое и левое крылья вместе и перекройте их, затем вставьте винты в отверстия для винтов и вкрутите их во вставку. Я модифицировал исходную вставку, удалив верхнюю часть вставки, чтобы дозатор батарей располагался заподлицо с сотовой стенкой.

Я сделал два разных варианта вставки, к которой крепится дозатор батареек. Один имеет резьбу под винт М3, другой — под гайку М3. Лично я предпочитаю резьбовой вариант. Также существуют две разные версии диспенсера для батареек: одна с потайными отверстиями, другая с плоскими отверстиями, выбор зависит от типа используемых винтов. Подходящие винты должны иметь длину около 12-14 мм.

Печать и настройки печати

В файлах модели детали ориентированы в наилучшем направлении для печати. Для достижения наилучших результатов распечатывайте диспенсер для батареек внешней стороной вниз, а вставки — плоскими спереди.

Для дозатора батареек используйте, например, PLA для печати с высотой слоя 0,2 мм и шириной сопла 0,4 мм или меньше. Толщина стены не менее 3 линий и заполнение 25%. Для отверстий под винты рекомендуется использовать опорную конструкцию.

Вставка с резьбой М3 должна быть напечатана с высотой слоя 0,12 мм, чтобы резьбу можно было использовать. Вставки для гайки М3 можно печатать с высотой слоя 0,2 мм. Другими настройками могут быть: PLA для печати с шириной сопла 0,4 мм или меньше. Толщина стены не менее 3 линий и заливка 25%. Рекомендуется создать структуру поддержки.

Еще мои модели

Набор контейнеров для мелких деталей для сотовой стенки-хранилища

Коллекция крючков для стенки для хранения Honeycomb.

Обратная связь всегда хорошая. Чтобы побудить меня или других дизайнеров создавать больше моделей, нажмите «Нравится» и/или опубликуйте свои модели. Если что-то не работает или отсутствует и может быть улучшено, оставьте комментарий.
