Gridfinity - улучшенные контейнеры для ваз с этикетками (...

Обновления
01.12.2023 — Добавлены одноугольные и полусеточные основы для еще более минимальной печати.
29 сентября 2023 г. — Исправлены контейнеры 2x2x7u и 8u. Внизу этикетки был какой-то пробел.
09.06.2023 — Исправлены контейнеры 1x3x6u, 7u и 8u. Стабилизатор «Х» был сделан неправильно. Заменил модель 1x5x7u на правильную.
04.02.2023 — Обновлена ​​спецификация Gridfinity v5, которая немного меняет высоту ячейки. Я оставляю STL версии 4 доступными в виде zip-файла.
11 января 2023 г. — Добавлены контейнеры 1x5, 2x5, 3x5, 4x5 и 5x5 для ячеек любой высоты, а также оснований.
02.01.2023 — По запросу добавлены бункеры 2u и 8u.
Также смотрите мои другие подборки Gridfinity:
Контейнеры в режиме «Ваза» (без клапанов с этикетк��ми)
Разделенные контейнеры для ваз с этикетками
Разделенные контейнеры для ваз (без клапанов с этикетками)
Описание

Эти минимальные контейнеры для нити дадут вам достаточно места для очень небольшого количества нити. Для сетки 1х1 и контейнера высотой 6U потребуется всего 10,6 г нити, а для сетки 4х4 — всего 120 г.

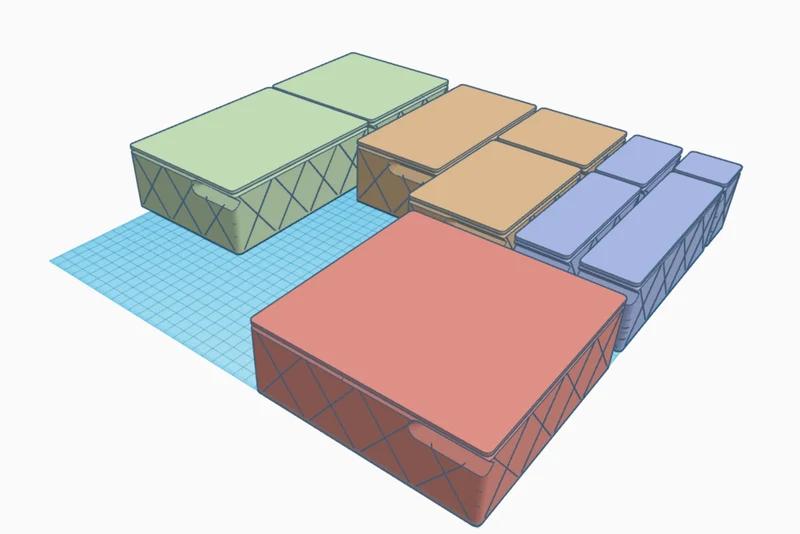

90 моделей мусорных контейнеров в режиме вазы
Размеры от 1х1 до 5х5.
Высота от 3u до 8u (стандартно 6u)

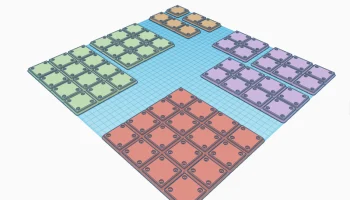

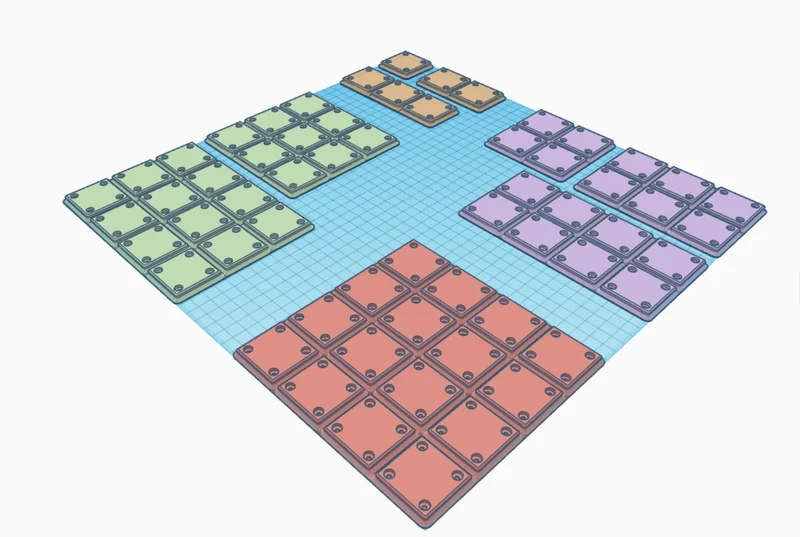

15 подходящих баз

Эти контейнеры созданы на основе превосходного дизайна Франческо Янноне. Я внес несколько существенных улучшений в дизайн.

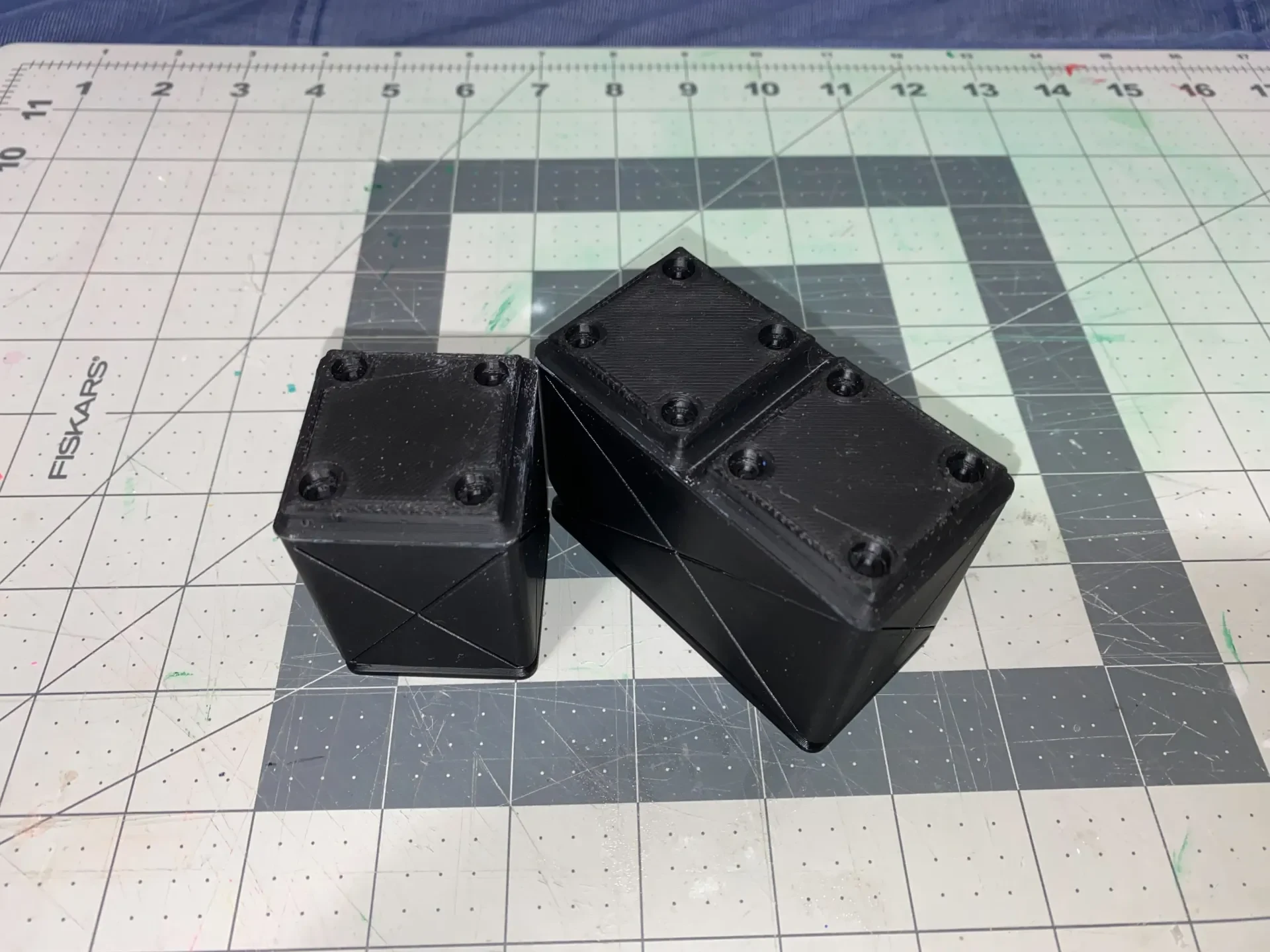

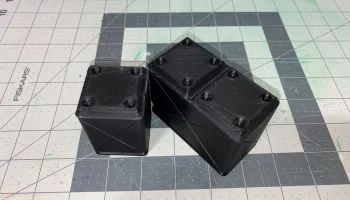

В основаниях теперь есть отверстия для магнитов.
Основания были переориентированы для пе��ати сверху вниз, что делает верхнюю часть и отверстия для магнитов очень чистыми.

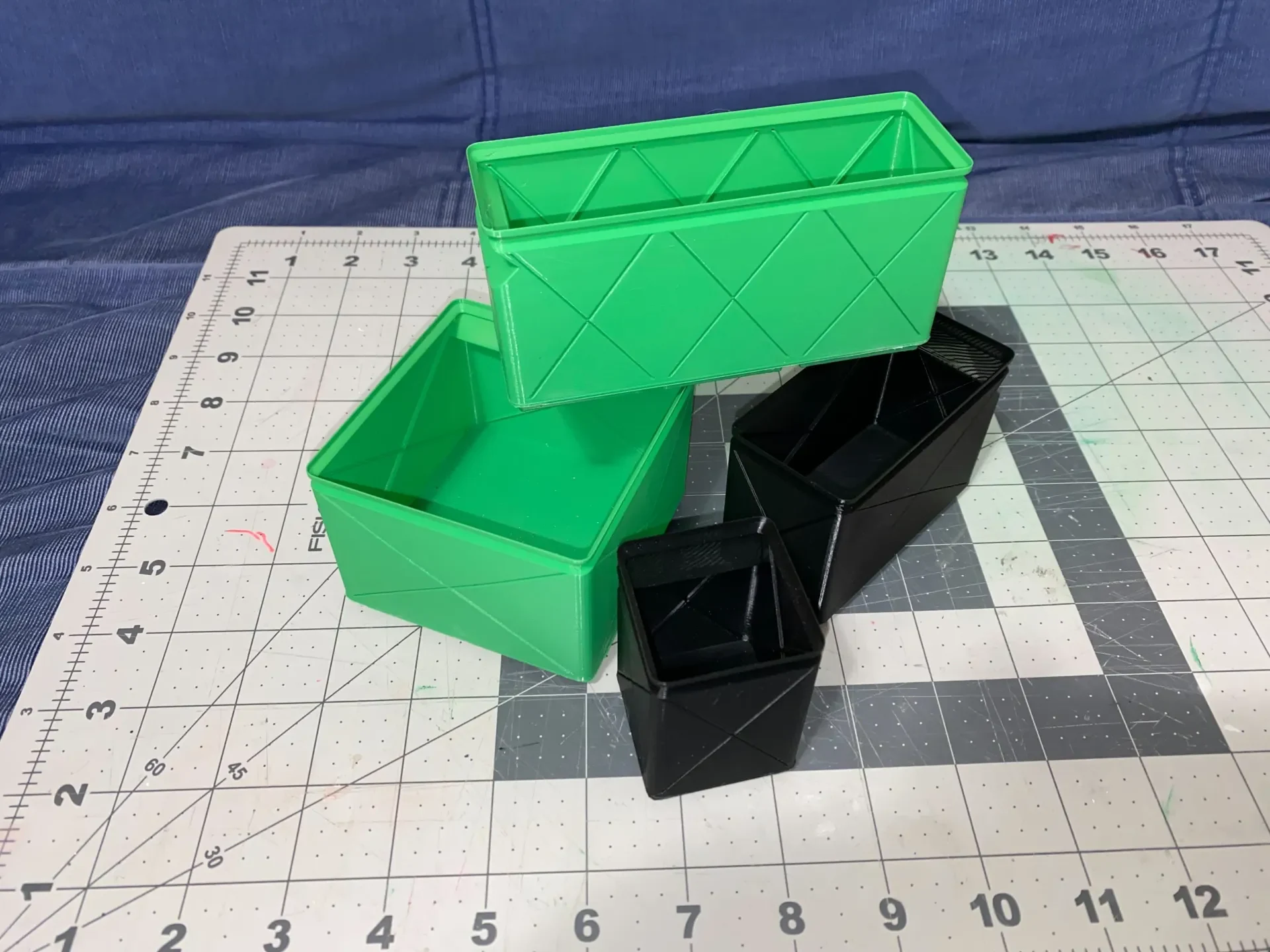

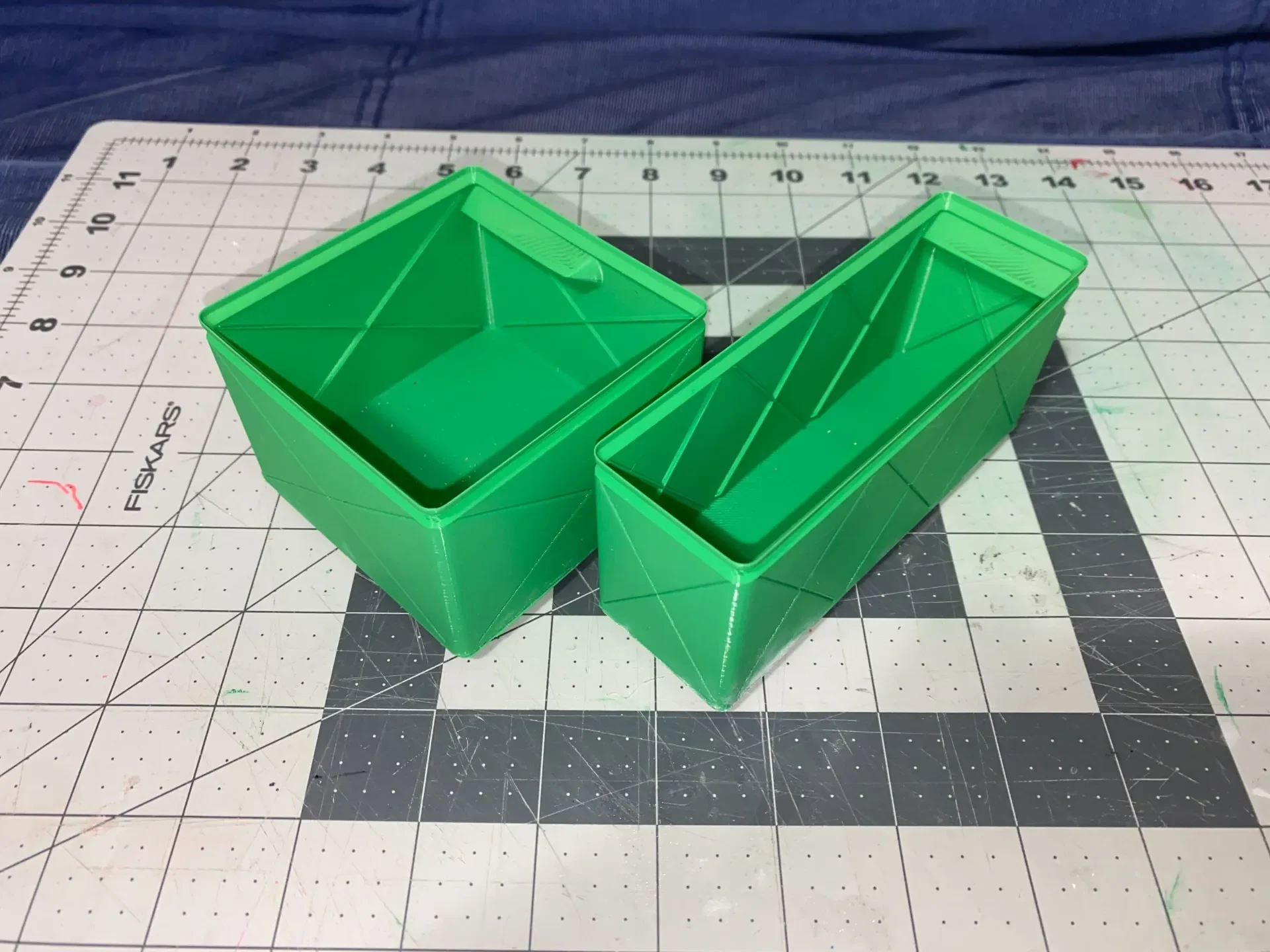

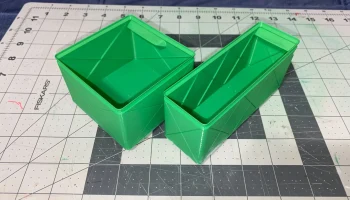

К контейнерам в режиме «ваза» добавлены структурные опоры с X-образным рисунком, которые значительно увеличивают жесткость и прочность стенок контейнеров. Это было вдохновлено дизайном braden.eliason.

Основы

Распечатайте контейнеры из 2 частей: основание и верх (корзина). Склейте детали вмест��, чтобы получилась очень простая корзина.

Рекомендуемые настройки среза
Контейнеры
Режим вазы
Нижние слои: 4
Сопло 0,4 мм
Толщина стенки: 0,8 мм
Высота слоя:
0,2 мм ниже клапана этикетки
0,12 мм для клапана этикетки и верхней кромки.
Сопло 0,6 мм
Толщина стенки: 1,2 мм
Высота слоя:
0,28 мм под клапаном этикетки
0,2 мм для клапана этикетки и верхней губы
База

Печатайте в ориентации сверху вниз, как в файле STL. Это даст вам очень чистый верх и чистые отверстия для магнитов.

≤15 % заполнение
СОВЕТЫ
Более быстрые базы: Адриан-CrimsonAzure отметил, что для больших ячеек вы можете распечатать основы 1x1, а затем приклеить их только к углам больших ячеек. Для формата 4x4 это означает печать только 4 баз 1x1, а не сетки из 16 баз. Если у вас мало нити или времени, это отличный вариант.
Стабильность верхней части: чтобы сделать клапан этикетки и кромку контейнера более устойчивыми, попробуйте напечатать верхнюю часть модели (от места, где начинается кромка этикетки до верха) на более короткой высоте слоя, чем остальная часть модели. Я перехожу от 0,2 мм до 0,12 мм с соплом 0,4 мм. Спасибо Кевману за это предложение.
PrusaSlicer/SuperSlicer — используйте модификатор диапазона высоты, чтобы выполнить эту настройку.
Cura — попробуйте включить адаптивную высоту слоя в ��ысоком качестве.
Файлы

Эти файлы были обработаны с помощью Tinkercad, и их можно найти здесь:

Базы — https://www.tinkercad.com/things/gkaMZJynDus
2 контейнера — https://www.tinkercad.com/things/cxtNueekEXY
3 контейнера — https://www.tinkercad.com/things/fCsAtPWhJyj
4 контейнера — https://www.tinkercad.com/things/9DzizorbNCm
5u контейнеров — https://www.tinkercad.com/things/e8SWdFWxzQj
6 контейнеров — https://www.tinkercad.com/things/goS6zgSrz1T
7 контейнеров — https://www.tinkercad.com/things/ghS8YdriJy8
8 контейнеров — https://www.tinkercad.com/things/eIeLlBTwPA0

Не стесняйтесь настраивать в соответствии с вашими потребностями.
