Введение

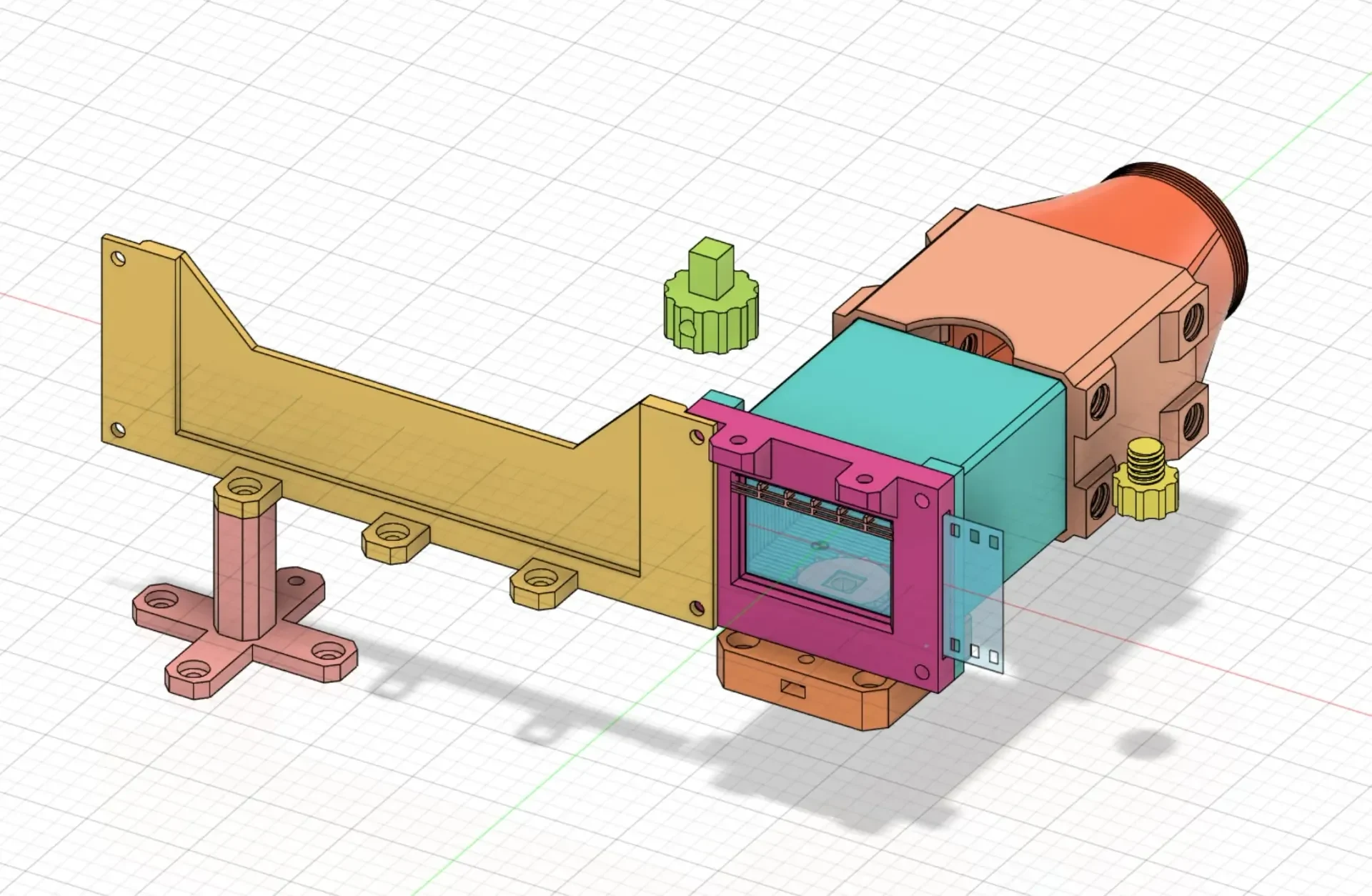

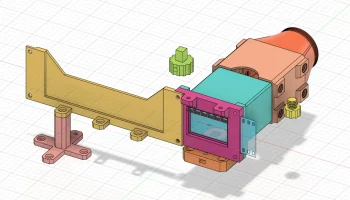

Это функциональная печать, которая поможет вам, наконец, оцифровать негативы 35-миллиметровой пленки — как старые семейные фотографии, так и недавно выпущенные рулоны. Основной компонент состоит из рамки с печатным механизмом продвижения пленки. Конструкция модульная и открытая, поэтому вы можете распечатать (или спроектировать) именно те функции, которые вам нужны.

*Множество* итераций было сделано для того, чтобы сделать сканирование больших объемов пленки настолько простым, насколько это было возможно. Множество неожиданных ошибок при сканировании пленки было обнаружено, когда этот проект начинался как сборка Lego еще до того, как у меня появился 3D-принтер. К настоящему времени механические детали Lego превратились в мелкую пыль, поэтому уже давно назрела упрощенная модернизация, которую делает возможной 3D-печать. Конкурс камер Printables.com помог получить мотивацию для запуска этого проекта САПР. :-)

Поддерживаются три режима работы, повышающие уровень удобства, но требующие большего количества оборудования. Выберите один в зависимости от того, сколько пленки вам нужно отсканировать:

Руководство: продвиньте пленку с помощью винта с накатанной головкой, сфотографируйте пленку с помощью телефона или зеркальной камеры.

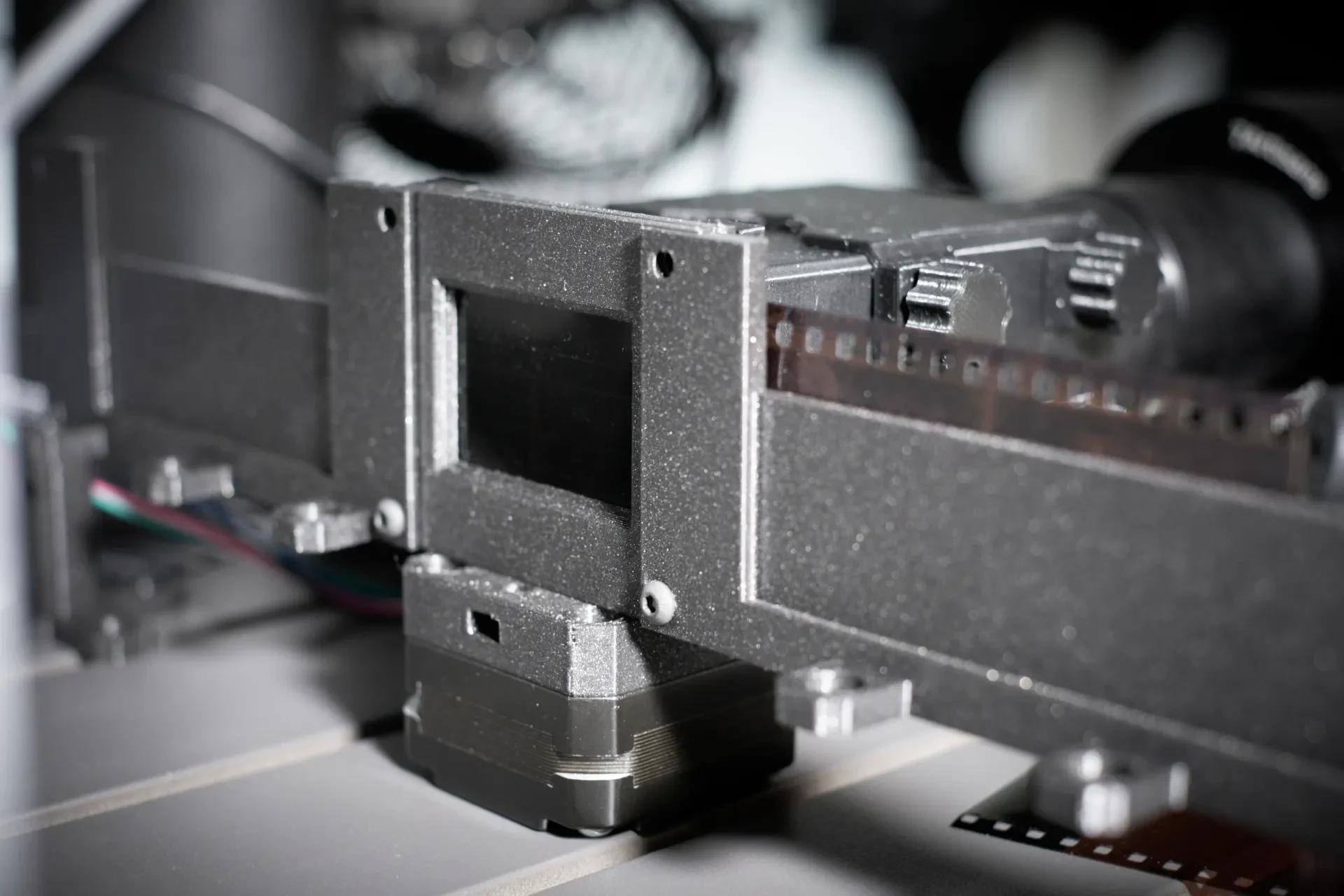

Моторизованный: шаговый двигатель продвигает пленку, выравнивает первый кадр с помощью ручного управления, затем очень быстро продвигает нужное количество шагов для выравнивания следующего кадра (ов).
Автоматически: используя какой-либо видеовход к компьютеру (например, HDMI-выход камеры через карту захвата или веб-камеру USB), запустите программу, которая определяет количество шагов, необходимых для выравнивания пленки. Подключите дистанционный спуск затвора, чтобы программа автоматически сканировала одну целую полосу пленки за раз.

Дополнительная информация в статье здесь.

Отказ от ответственности

Будьте осторожны с негативами: это деталь, напечатанная на 3D-принтере, и дефекты могут привести к появлению царапин или разрывов. Начните с использования пустых или неисправных полосок пленки при тестировании и внимательно осмотрите полоску пленки до и после, проверяя на наличие царапин. Также будьте осторожны, прикрепляя к камере детали, напечатанные на 3D-принтере. Вы используете эту модель на свой страх и риск и т. д.

Настройки печати/ориентация
Я рекомендую нарезать с помощью PrusaSlicer 2.5.0 (в настоящее время находится в альфа-версии).
Высота слоя 0,20 мм, заполнение 15%.
PLA мне отлично подошел, попробуйте найти цвет с минимальной отражательной способностью.
Ориентация правильная в файлах .stl.
Никакой поддержки со стороны программного обеспечения слайсера не требуется, детали, требующие поддержки, уже есть в файле .stl.
Инструкции (ручной вариант):

Вам понадобятся следующие предметы:

Какая-нибудь высококачественная камера, желательно зеркальная или беззеркальная, но камера телефона может дать достаточно хорошие результаты в зависимости от вашего варианта использования.
Яркий источник света желательно с высоким индексом цветопередачи, хотя в крайнем случае подойдет обычное комнатное освещение и белая стена или лист бумаги.
Винты и гайки M3, если вы планируете распечатать любой из дополнительных модулей.
Хорошо откалиброванный 3D-принтер, допуски у этой модели довольно жесткие (0,2 мм).

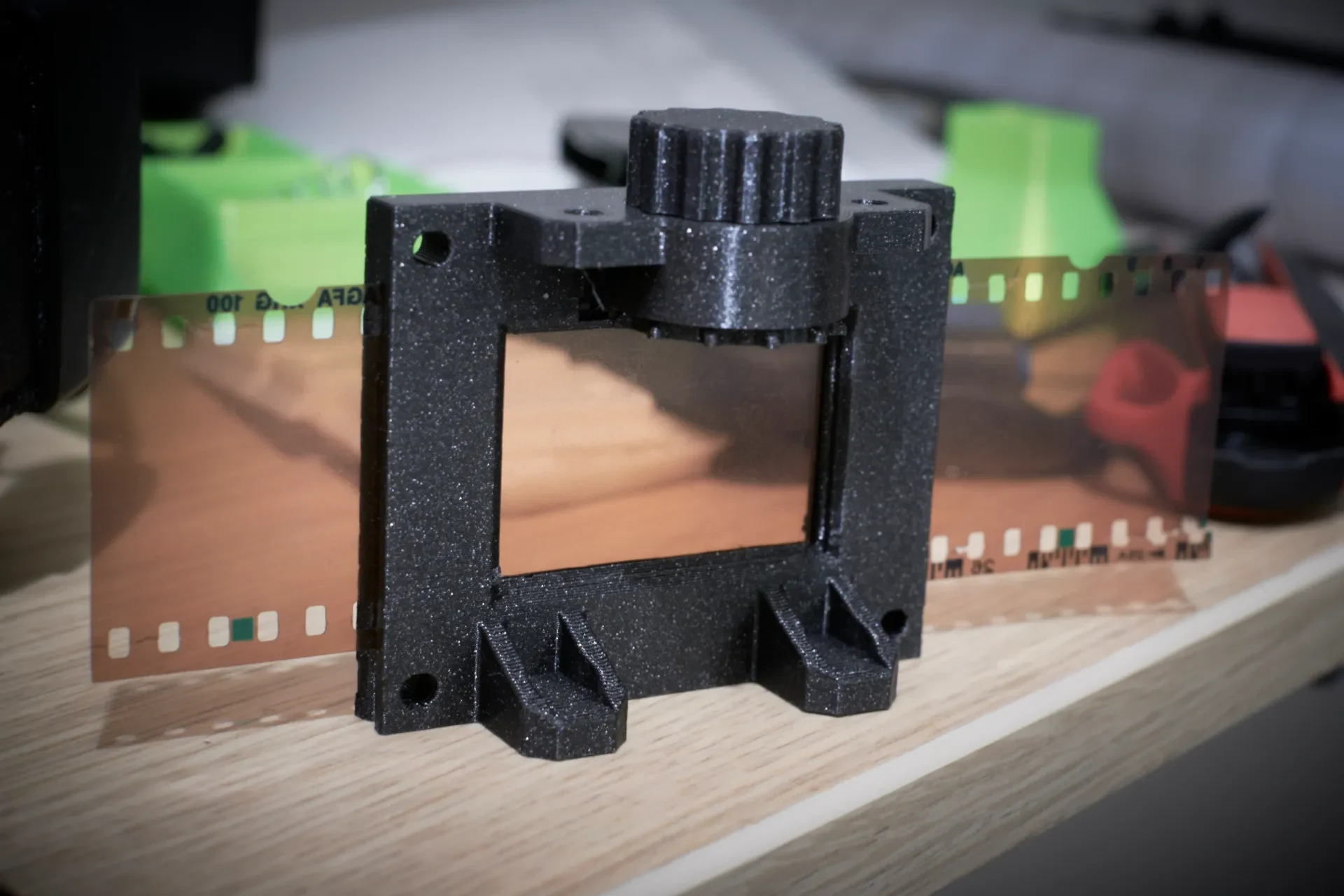

Для начала рекомендую распечатать модели из папки Frame (обязательный модуль). С их помощью вы уже можете протестировать настройку и получить представление о том, какие дополнительные модули вы, возможно, захотите распечатать позже.

Совет: если к вашим негативам прикреплена какая-либо бумажная пластинка (см. примеры фотографий ниже), существует вариант рамки с открытой верхней частью рамки (см. папку «Разное» в разделе «Файлы»). Это позволяет сканировать их напрямую, без предварительного удаления листа бумаги, который на старых негативах удалить может быть очень сложно. Обратите внимание, что в этой установке вы не можете использовать самые верхние отверстия для винтов.

После печати (рама + винт с накатанной головкой)

Ослабьте механизм подачи пленки для печати на месте, вставив в него винт с накатанной головкой и вращая винт с накатанной головкой вперед и назад. При необходимости используйте отвертку для большего рычага. Если для этого требуется большое усилие, возможно, вашему принтеру потребуется калибровка (допуски довольно жесткие — 0,2 мм):

Снимите перемычки верхней рамы, отрезав концы вдоль шва:

Теперь вы сможете легко вытащить опоры:

Аккуратно обрежьте край по мере необходимости:

У вас должны получиться очень гладкие края вокруг t.
