Обновление от 19 июля 2022 г.: теперь существует универсальная версия вентиляционного адаптера, который крепится с помощью застежек-молний, ​​и две разные насадки (45 градусов и 60 градусов).

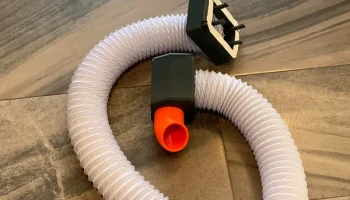

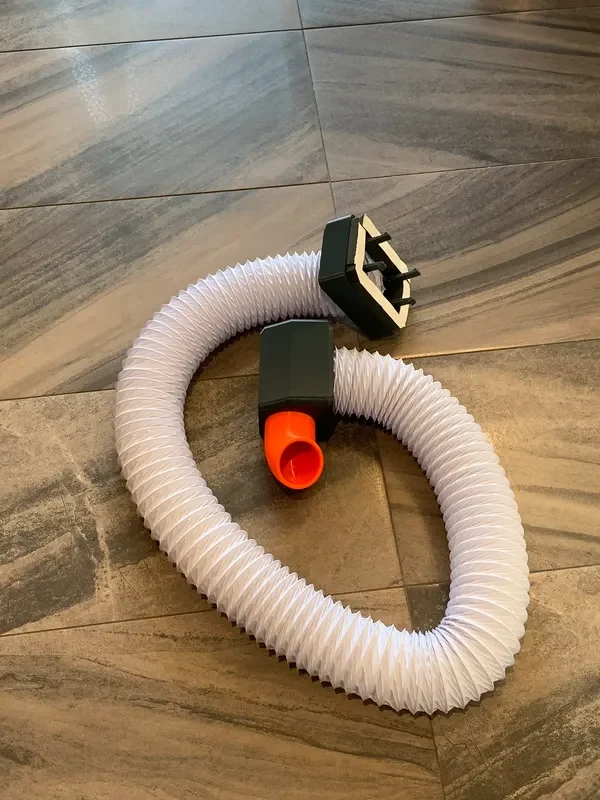

Это система адаптеров, которая крепится к заднему вентиляционному отверстию центральной консоли и соединяется с 3-дюймовым гибким воздуховодом, подавая воздух в заднюю часть автомобиля, чтобы обеспечить вентиляцию двух детей в автокреслах, обращенных назад.

Существует четыре варианта детали, которая крепится к венти��яционному отверстию:

Golf Mk7 (проверено на NAR 2020 Golf, обновлено 24 июля 2022 г.)
Рестайлинг Tiguan 2-го поколения (проверено на Tiguan NAR 2021 года)
Стандартный размер 140 x 100 мм, крепится с помощью застежек-молний.
Стандартный размер 180 x 100 мм, крепится с помощью застежек-молний.

Конструкция параметризована и легко модифицируется, поэтому, если вы можете провести измерения, напишите мне, и мы вместе сможем создать адаптер для ва��его автомобиля.

Вам понадобится дополнительный материал:

Гибкий воздуховод (я использовал Dundas Jafine FD38EZW, который в Home Depot стоил около 7 канадских долларов)
Уплотнитель для вентиляционного зажима толщиной ½ дюйма (я использовал самоклеящуюся пенопластовую уплотнительную полосу Duck Brand размером ¾ x ½ x 10 футов, которую я купил на Amazon.ca)
Застежки-молнии (достаточно двух 14-дю��мовых)

Инструкции по печати:

Распечатайте все детали из подходящего материала, который выдерживает температуру в вашем автомобиле. Я использовал ПЭТГ. Не используйте PLA, он, скорее всего, расплавится.
Распечатайте соответствующий адаптер вентиляционного отверстия для вашего автомобиля, как указано в файле .stl.
Распечатайте разделитель, как указано в файле .stl. Выступ на разделителе в самом верху выходных сопел может выглядеть некрасиво в зависимости от того, как вы его напечатали, но он будет работать нормально.
Выберите желаемый угол насадки (вы можете комбинировать и комбинировать). Распечатайте по одному для каждой стороны, как указано в файле .stl. (Если вам нужен другой угол или размер, дайте мне знать, и я легко смогу загрузить его.) На изображении показан угол 60 градусов, который, на мой взгляд, работает ��чень хорошо.

Инструкции по сборке:

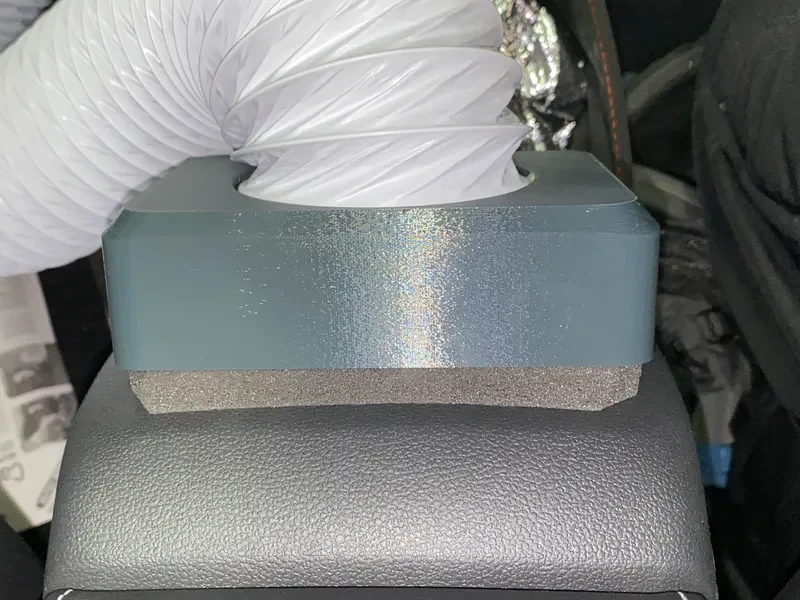

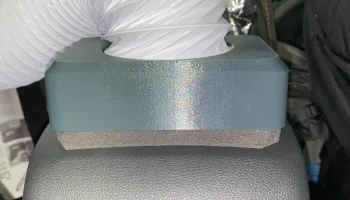

Прикрепите уплотнитель к адаптеру вентиляционного отверстия (для справки используйте рисунок).
Для адаптеров Golf/Tiguan:
Присоедините гибкий воздуховод к вентиляционному адаптеру (может быть, это будет туго, но, если вы настойчивы, он подойдет и к 3-дюймовому воздуховоду).
Осторожно закрепите пер��ходник вентиляционного отверстия на заднем вентиляционном отверстии центральной консоли, убедившись, что лопатки расположены прямо (и что вентиляционное отверстие полностью открыто). Это намеренно тесная посадка.
Для универсальных адаптеров:
Проденьте стяжки в верхние отверстия сбоку кабины, затем проденьте их вокруг вентиляционных лопастей (используйте инструмент с крючком, чтобы вытащить его из-за лопастей). Пропустите зас��ежки-молнии обратно через адаптер и свободно закрепите их.
Присоедините гибкий воздуховод к вентиляционному адаптеру (может быть, это будет туго, но, если вы настойчивы, он подойдет и к 3-дюймовому воздуховоду).
Затяните и закрепите застежки-молнии, обрезав лишнюю длину. (Для гладкой поверхности используйте диагональные ножницы заподлицо.)
Присоедините гибкий воздуховод к разветвителю.
Поворачивайте разветвитель до тех пор, пока воздуховод не будет ориентирован так, как вам нравится в вашем автомобиле.

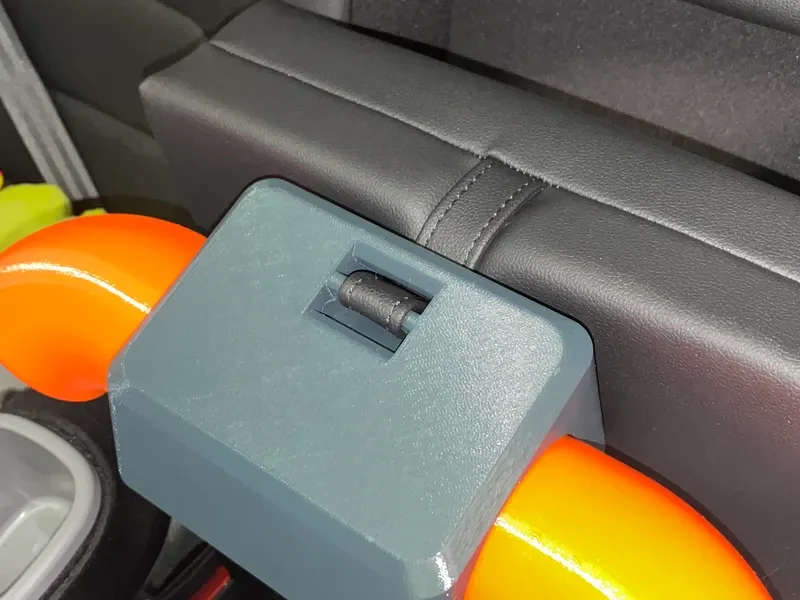

Повесьте разделитель на язычок центрального подлокотника заднего сиденья (у вас будет больше длины для работы, если вы потянете подлокотник вниз во время сборки). Посмотрите на картинку, как это должно выглядеть. Вы также можете просто продеть туда шнур или липучку и прикрепить ее любым удобным для вас способом.

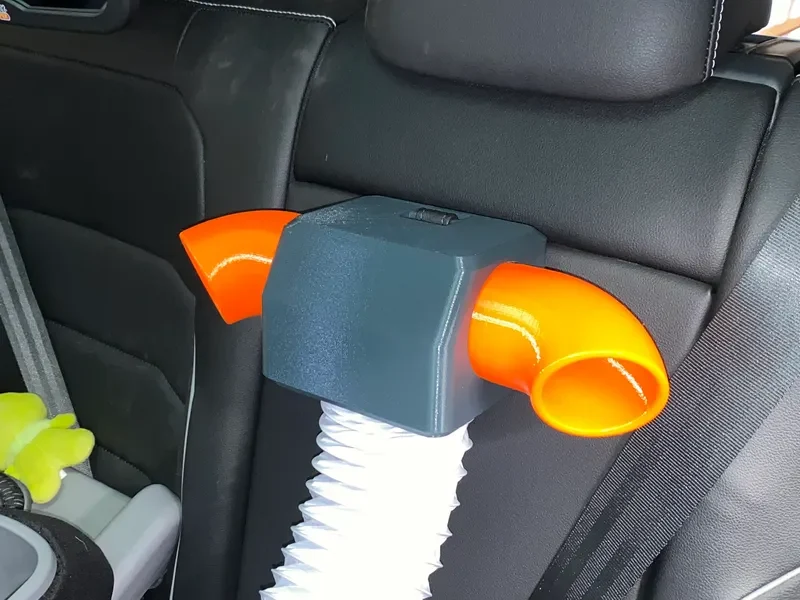

Расположите наклонные насадки по своему усмотрению (они зафиксируются с шагом 15 градусов) и плотно вставьте их в сплиттер.

Примечания к дизайну и предыстория:

Существует коммерческий продукт, который делает это, но я обнаружил, что их вентиляционный адаптер слишком универсален и не обеспечивает надежного уплотнения. Вот почему они пытаются продать вам вместе с ним вентилятор с электроприводом. Кроме того, в нем не было сплиттера для двоих детей. Вся эта конструкция обошлась дешевле, чем покупка коммерческой модели (включая тестовые отпечатки и сломанные зажимы).
Адаптер вентиляционного отверстия индивидуально адаптируется к каждому автомобилю, поэтому он плотно прилегает и практически не препятствует потоку воздуха.
Сетка на насадках обеспечивает некоторую защиту от засовывания детьми внутрь вещей. Настоящая причина этого заключается в том, чтобы обеспечить большую адгезию рабочей пластины, чтобы деталь оставалась на месте во время печати. Кроме того, все сообщество Пруса, похоже, ухватилось за
