Модель Gridfinity OpenSCAD

Это воссозданная система Gridfinity Зака ​​Фридмана в OpenSCAD, предназначенная как для опытных пользователей OpenSCAD для настройки с добавлением дополнительных функций, так и для менее опытных пользователей OpenSCAD для настройки с помощью опций, предлагаемых в настройщике.

Габаритные размеры должны точно соответствовать оригинальному дизайну Зака.

Варианты бункеров:

Отверстия для винтов не являются обязательными, или может быть указана альтернативная длина.
Магнитные карманы не являются обязательными, или могут быть указаны альтернативные диаметры.
Выбираемая пользователем толщина стен и толщина пола
Сгенерировать заполненный блок в качестве отправной точки для создания других моделей (аналогичных по духу этой)

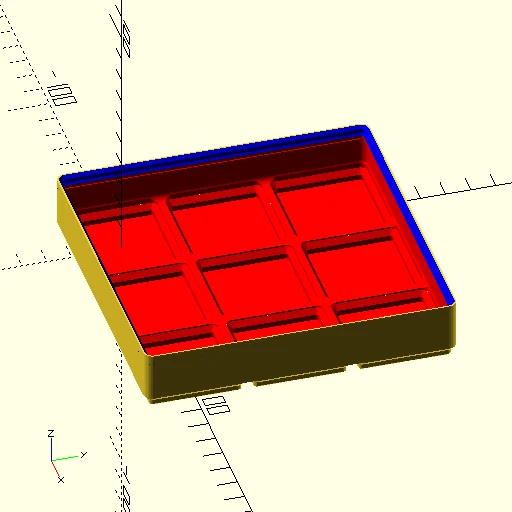

Любое количество подразделений по оси X (реализованы только подразделения X и только равномерно расположенные подразделения)

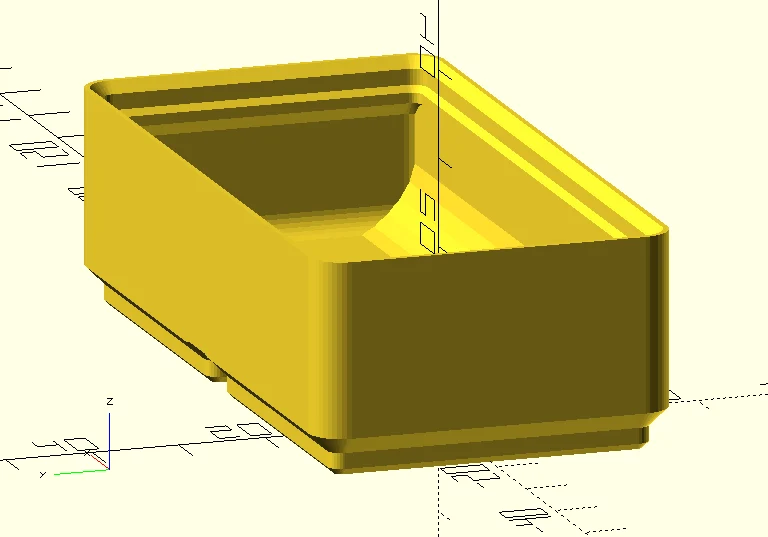

Направляющая для пальцев для удаления мелких деталей, доступна в качестве опции.

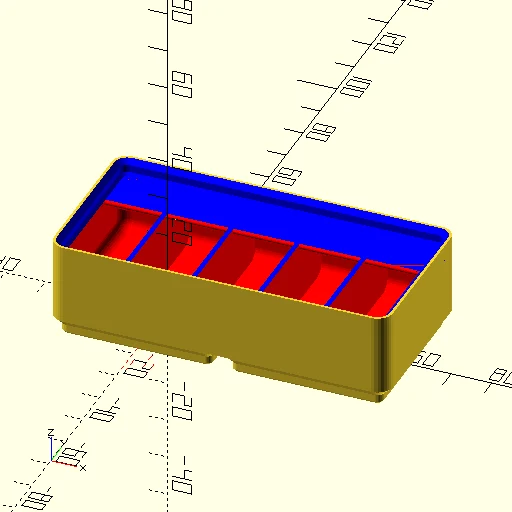

Функция маркировки доступна в качестве опции
Функция этикетки может охватывать всю длину X или только часть.

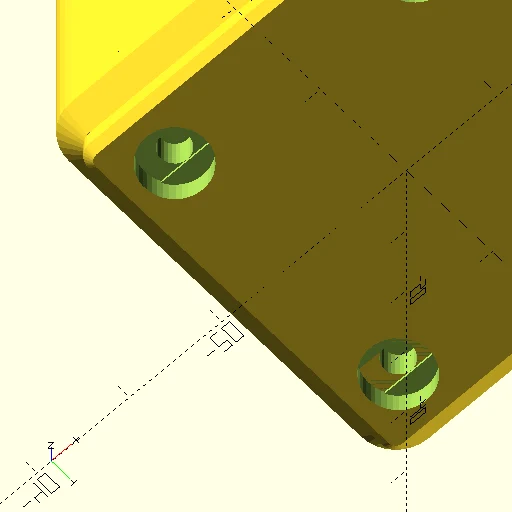

В качестве опции магнит/отверстие для винта может иметь выступы для печати (если используются одновременно отверстия для винтов и карманы для магнитов) (по сути аналогично этому)
Вариант для экономичного пола, который не является плоским, но экономит материал/время (аналогично этому)
Поддерживаются контейнеры дробной ширины (0,5 единицы) (аналогично этому)
Возможность удалить внутреннюю губу (спасибо MakerMe за предложение)

Некоторые другие модели также включены и также являются параметрическими. Не все из них будут интересны большинству людей. Некоторые из них являются постройками для моего личного использования.

Базовые варианты Gridfinity

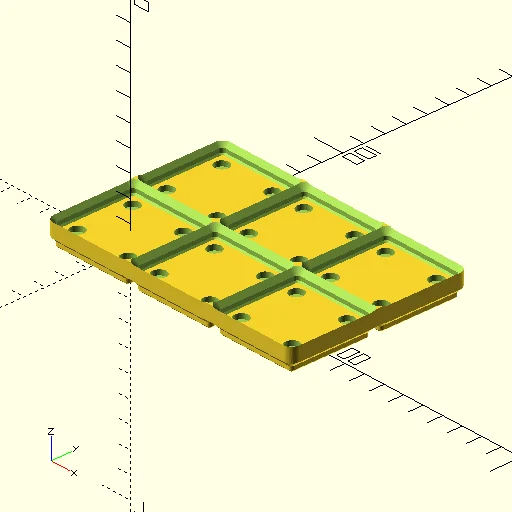

Основание (только каркас)

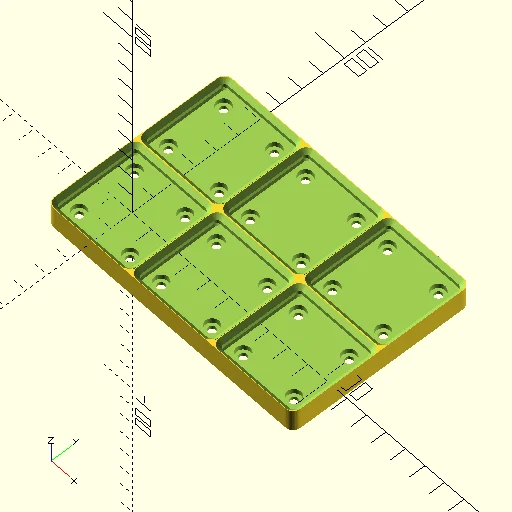

Утяжеленное основание включает в себя место для гирь и/или винтов или магнитов.
Комбинация крышки и основания может штабелироваться поверх контейнеров и обеспечивает основу для штабелирования сверху (например, для штабелирования 1x1 поверх 3x3).
Держатель клеевого стержня
Держатель розетки
База Gridfinity для Flsun Q5
Ящик для серебра

Включенные файлы STL в основном являются примерами. Комбинаций слишком много, и я предпочитаю не спамить слишком большим количеством файлов. Другими словами, я ожидаю, что вы будете использовать модели OpenSCAD для создания нужных вам размеров.

Чтобы отслеживать свою работу, я ��акже храню это на GitHub: https://github.com/vector76/gridfinity_openscad.

Особая благодарность Заку Фридману и участникам GitHub, которые добавляют модели и оставляют комментарии!
