Flying Bear Reborn 2 MAK Vector Крепление на воздуховод

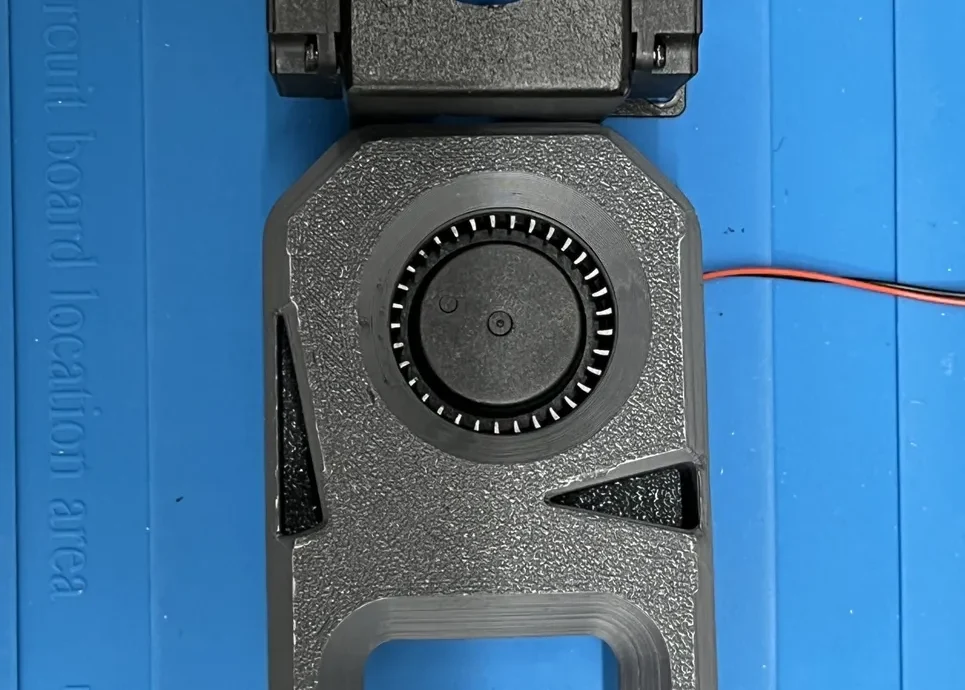

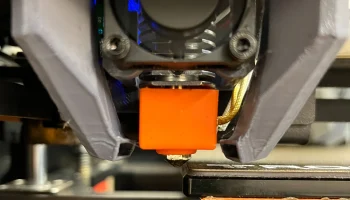

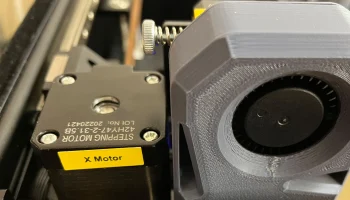

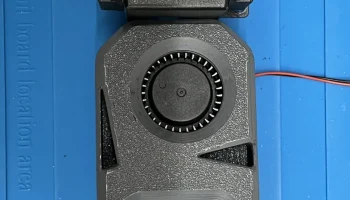

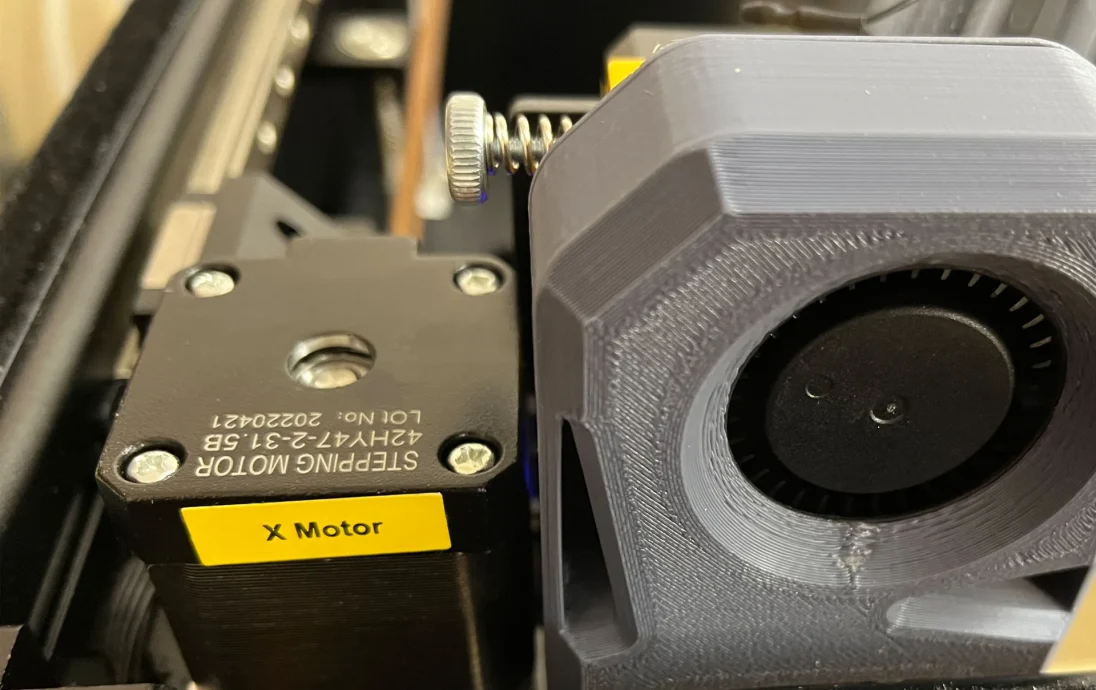

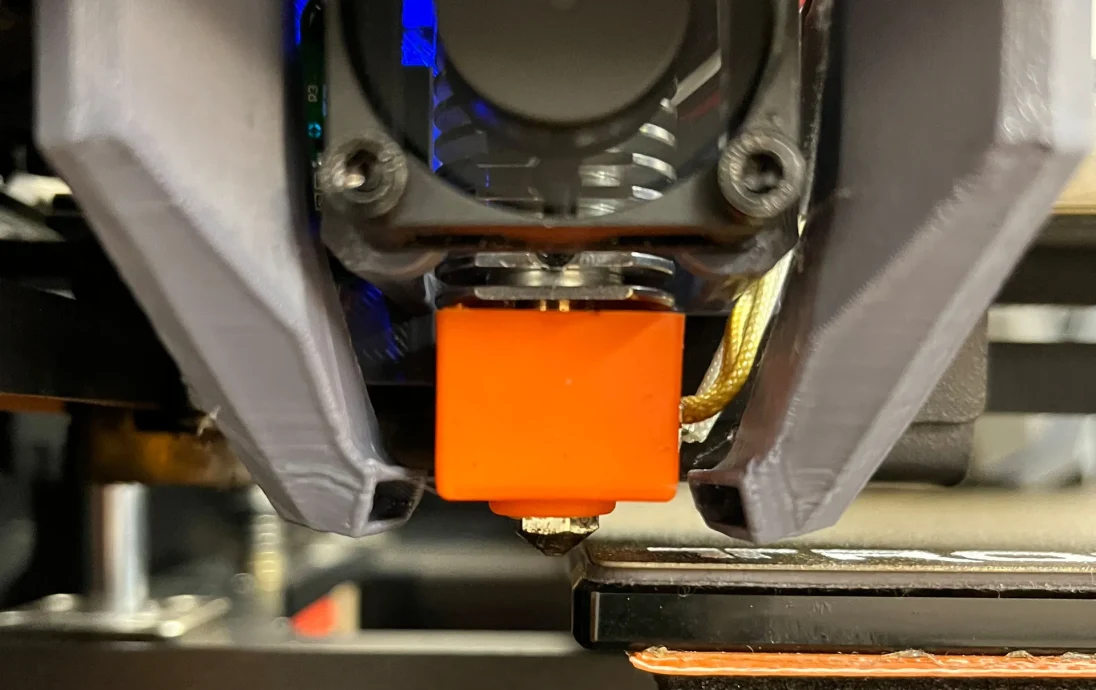

Эта модель представляет собой специальное крепление для MAK Vector Duct для Flying Bear Reborn 2. MAK Vector Duct (тонкая версия) использует вентилятор 5015 для охлаждения деталей и идеально вписывается в размеры Reborn 2.
Ссылка на векторный воздуховод MAK:
https://www.printables.com/de/model/305814-mak-vector-duct-orbiter-v20-v6-volcano-crealityend
Спасибо M.Kayed за векторный воздуховод MAK: https://www.printables.com/de/@MKayed_413979
Также спасибо немецкому сообществу https://forum.drucktipps3d.de/forum/, которое мне очень помогло во время моих изменений в Reborn 2.

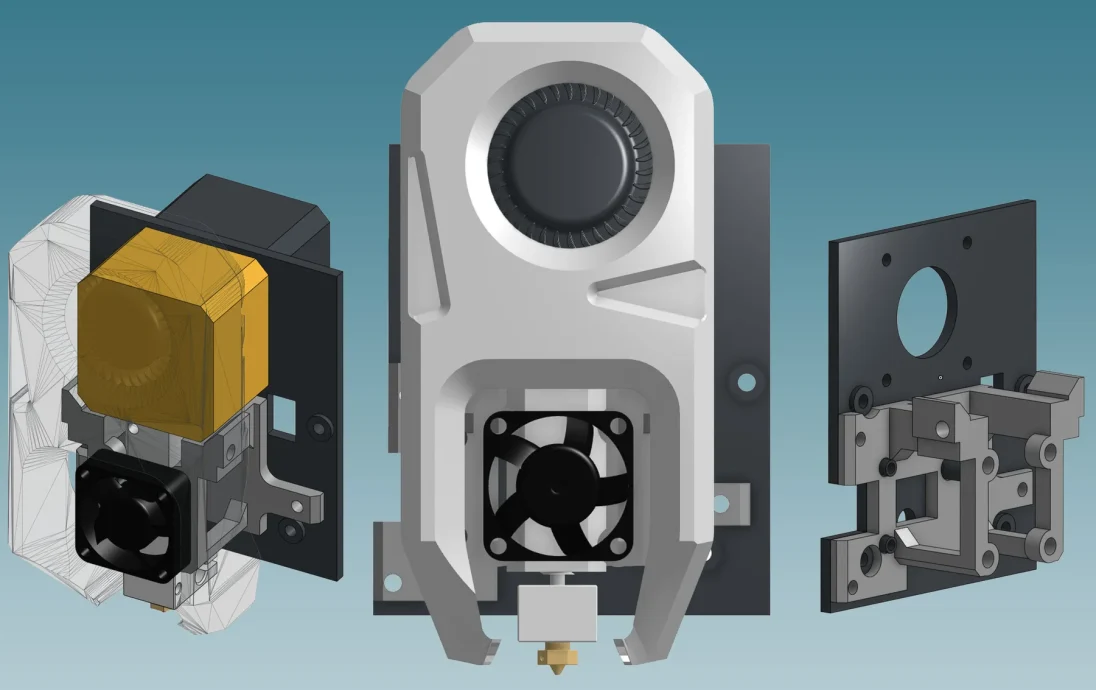

Детали модели
Модель состоит из 1 части:
R2_MAK_Vector_Duct_Mount: пользовательское крепление для MAK Vector Duct.
Вы найдете файлы STL и STEP. Таким образом, вы можете просто распечатать детали или легко переделать их самостоятельно.
Требуемое оборудование
Резьбовые вставки (вставки для термофиксации)
6x: M3 x 4,6 мм (г) x 5,7 мм (л)
Где купить?: Я только что купил набор резьбовых вставок на Amazon.
Винты с линзовой головкой/винты с головкой цилиндра (тип не имеет значения)
3x M3 x 8 мм: для установки крепления на металлическую пластину каретки Reborn 2.
2x M3 x 8 мм: для установки канал�� вентилятора на крепление.
4x M3 x 15-16 мм: для установки вентилятора хотэнда 3010.
Необходимые инструменты
Паяльная станция для установки резьбовых вставок
Некоторые сверла для очистки отверстий в случае слишком сильного потока материала.
Набор шестигранных ключей/отвертка
Шлифовальная бумага или напильник для очистки напечатанных деталей.
Распечатать инструкции
20% Заполнение
Высота слоя 0,2 мм
полная поддержка
PETG или лучше (зависит от вашего температурного режима)
Инструкции по монтажу
Подготовка
Шаг 1. Распечатайте и подготовьте векторный воздуховод MAK:
https://www.printables.com/de/model/305814-mak-vector-duct-orbiter-v20-v6-volcano-crealityend
Шаг 2. Втяните/удалите всю нить из печатающей головки.
Шаг 3. Снимите пластину печатающей головки с пластины линейной каретки Reborn 2.
Шаг-4. Снимите металлическую раму вентилятора, хотэнд и датчик концевого упора X.
Установка
Шаг 5. Очистите печатное крепление и убедитесь, что размеры отверстий правильные.
Шаг 6. Установите резьбовые вставки в крепление.
Шаг 7. Прикрутите крепление к пластине печатающей головки, используя отверстия оригинального металлического каркаса вентилятора и винты M3 x 8 мм.
Шаг 8. Установите датчик концевого упора X.
Шаг 9: Установите хотэнд (не забудьте также переустановить трубку из ПТФЭ)
Шаг 10. Прикрутите вентилятор 3010 к креплению винтами M3 x 15-16 мм.
Шаг 11. Установите предварительно смонтированный воздуховод MAK Vector Duct с помощью M3 x 8 мм на крепление.
Шаг 12. Установите пластину печатающей головки обратно на пластину каретки линейного рельса Reborn 2.
Шаг 13: В зависимости от установленного вентилятора 5015 вам, возможно, придется настроить прошивку вашего принтера.
Подсказка: для большинства вентиля��оров 5015 хорошим выбором будет время запуска 0,1 с и частота 100 Гц.
Шаг 14. Проверьте недавно установленный MAK Vector Duct (например, с помощью gcode M106).
