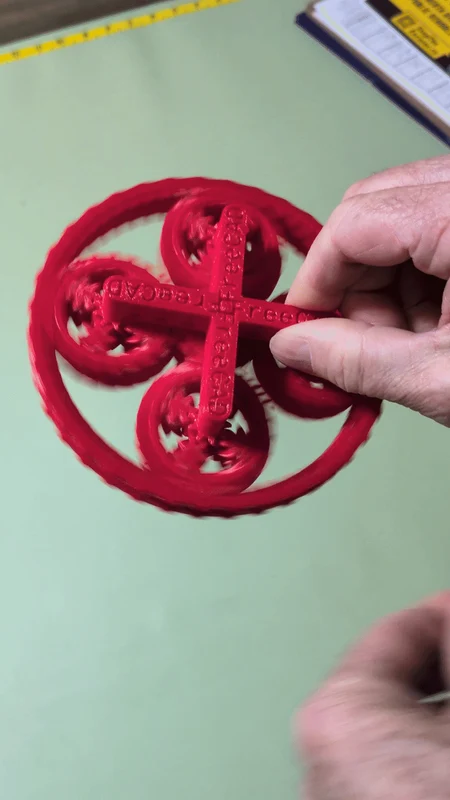

Планетарный механизм Quad Quad, созданный в FreeCAD с исп...

Источник:

www.printables.com

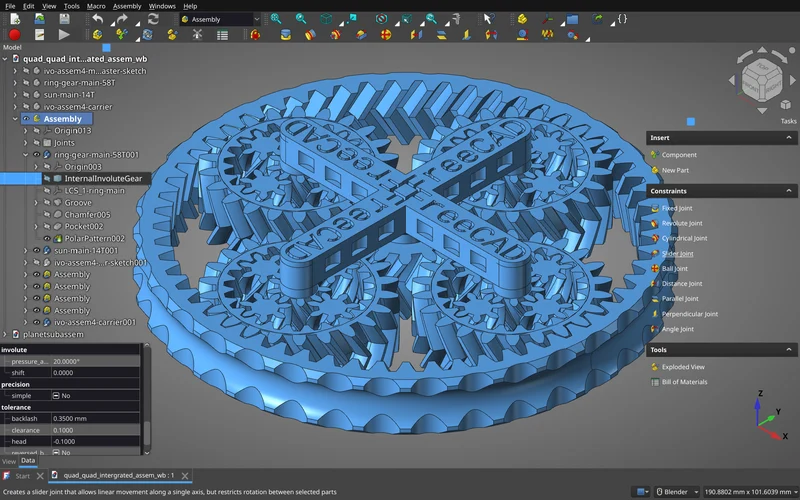

Это старый проект, возрожденный к жизни с помощью новой интегрированной сборочной среды FreeCAD. Первоначально я сделал это, используя Part Design, Gear и Верстак Assembly4. Я надеюсь, что вам понравится эта Планетарная книга, вы изучите и будете использовать FreeCAD. Раньше я учил преподавателей использовать чрезвычайно дорогую запатентованную систему проектирования, используемую крупнейшими мировыми производственными корпорациями, но всегда следил за разработками FreeCAD. Я больше не являюсь профессионалом в FreeCAD или чем-либо еще, но надеюсь, что файлы дизайна помогут вам изучить FreeCAD. Это отличная система без каких-либо условий и растущей пользовательской базы.

Я включил два файла дизайна FreeCAD. Один файл узла сборки planetsubassem.FCStd и основной файл проекта quad_quad_intergrated_assem_wb.FCStd, который вызывает подсборку. Я также распе��атал STL и включил этот файл.

Веб-система Printables удаляет заглавные буквы из суффиксов файлов во время загрузки, а для тех, кто работает в Linux или других ОС, как я, необходимо переименовать planetsubassem.fcstd в planetsubassem.FCStd.

Соотношение диаметра и высоты этой планетарной передачи из-за большого количества деталей больше, чем у других комплектов шестерен, поэтому сложно добиться ощущения сверхплотности без частичного соединения различных частей. Я предлагаю просто масштабировать Z до 120% или более. Это поможет. Кроме того, очень легко изменить люфт и зазор в функциях Involutegear.

Механические зазоры настроены под современный точный принтер. Зазоры, которые я встроил в планетарные средние от 0,13 до 0,25 мм и хорошо печатаю на своем Вороне. По моему опыту, для Ender V1/2 или аналогичного потребуется около 0,4 мм. Просто перетащите файлы в FreeCAD, чтобы они подошли именно вам. Распечатка одного узла маленькой планеты — это быстрый способ проверить, как он будет работать на вашем устройстве.

Я включил файлы дизайна FreeCAD. Надеюсь, это поможет другим изучить FreeCAD :-)

Наслаждайтесь!

Вас также могут заинтересовать другие мои моды Voron Trident, показанные здесь или на https://www.printables.com/@JimChristian_3198049 & https://www.printables.com/@JimChristian_3198049/models. Они работают хорошо :-)

Также, если вы нашли в этом ценность, пожалуйста, поставьте лайк. Спасибо :-)
