TwoTrees Bluer - мод с прямым приводом с дизайном Voron 0...
Итак, после многих итераций и некоторого плохого поведения моих принтеров, я наконец выпускаю этот мод, или лучше сказать костюм?
По сути, это кастомная передняя панель для моего мода с прямым приводом.
Как владелец Voron и большой поклонник принтеров и запчастей Voron. На этот раз я подумал, что было бы здорово, если бы я мог поместить немного дизайна Voron Design в свой 3D-принтер Bluer, поэтому я взял печатающую головку v0, разорвал, изменил размер, отразил зеркально и многое другое для этого бедного Дракона-капуса и сделал его в новом костюме для моего Twotrees, более синего, поскольку это не полная печатающая головка Voron 0.
Если вы используете последний мод, имейте в виду, что хотя это «обновление» моего последнего проекта с прямым приводом, я улучшил крепление hotend и bltouch, теперь bltouch стал намного более жестким и выглядит лучше по сравнению с предыдущим проектом. Таким образом, эти детали несовместимы со старой версией.
На этот раз спецификация упрощена, и я уменьшил количество компонентов, нет необходимости в особых компонентах, таких как латунные вставки, но вам все равно придется использовать обязательный компонент — шаговый двигатель-блин. У меня нет планов по поддержке штатного двигателя.
Вам понадобятся штатные болты от вашей машины и несколько дополнительных. Это:
2 гайки М3
4 болта M3x8 или M3x10
2x M3x16 или M3x20
стяжки
О настройках печати и материалах.
Я рекомендую печатать это только из АБС-пластика (хорошо напечатанного АБС-пластика). PETG может работать, но я не проверял, PLA не сработает.
Детали уже находятся в ориентации для печати,
Есть два варианта передних пластин/каналов: одна обычная, а другая более толстая, которые должны быть проще и прочнее, если у вас нет идеальной адгезии слоя для тонких стен.
Смещение BLtouch:
x_offset = 40
y_offset = 10
Настройки печати:
.20 высота слоя
4 стены
5 бот и верхний периметр
40% заполнение (я использую треугольники)
Тонкие стены позволяют.
Никаких опор или полей не требуется. Файлы предварительно поддерживаются, и я добавил несколько съемных круглых областей, где может произойти деформация.
Сборка — это самое интересное, верно?
Вам нужно будет отрезать трубку из ПТФЭ до нужной длины, я не могу дать вам номер, так как на вашей машине он может быть другим, некоторые разъемы из ПТФЭ могут быть больше, вы можете использовать другое сопло или полностью металлическое горло, как я. Итак, вам нужно найти длину для вашей машины.
Начните вставлять трубку в экструдер до упора, отметьте трубку Боудена там, где она находится на одном уровне с соединителем, выньте трубку и вставьте ее в хотэнд, сделайте ту же маркировку и измерьте, сколько трубки входит в каждую часть. Соберите хотэнд и экструдер на крепление и измерьте расстояние между двумя боуденовскими разъемами. Теперь измерьте размеры и определите, какой длины должна быть ваша трубка Боудена.
Теперь собираем на принтере хотенд, экструдер, шаговый двигатель и блтач. BLtouch поставляется с проставкой, которую следует установить между креплением и датчиком. Вы можете изменить ее размер по оси Z, чтобы получить идеальную высоту для вашего штыря bltouch.
Вентиляторы охлаждения деталей вставляются с небольшим изгибом в воздуховоды, после того как вентиляторы вставлены, один маленький винт обеспечит их плотную посадку. Я также добавил несколько мест для стяжек, которыми можно закрепить провода. Вентилятор хотэнда будет прикреплен передней панелью в конце.
Я добавил разъем JST на все провода моего хотэнда, они упрощают обслуживание, и я могу без проблем снять все детали. Если вы может�� сделать то же самое, сейчас самое время.

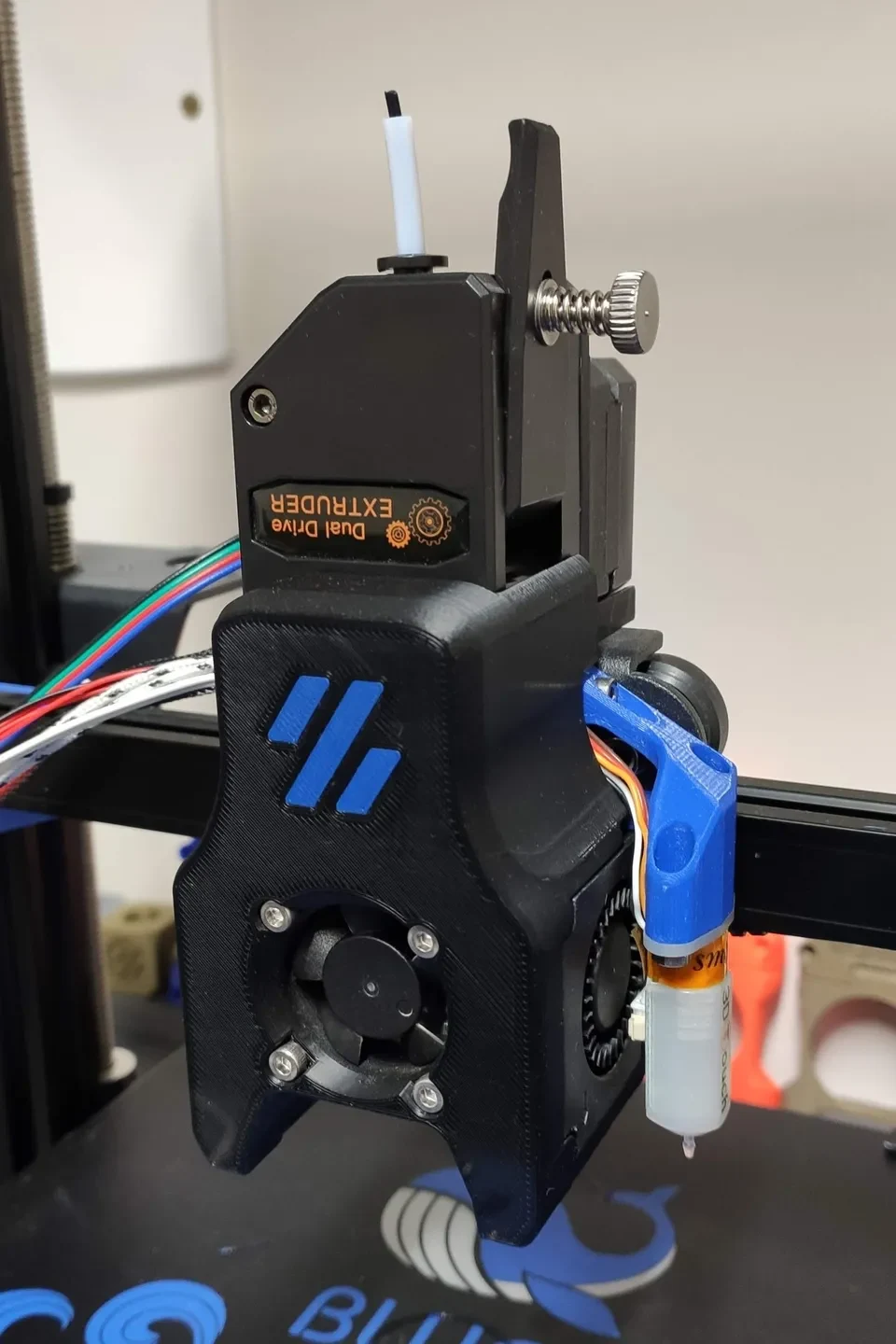

Окончательные результаты:
Дайте мне знать, если есть какие-либо вопросы или предложения. И если вы распечатаете это, если сможете, загрузите, пожалуйста, картинку.
Если вам нравится этот дизайн и вы хотите поддержать меня в создании большего количества подобных вещей, вы можете
Сделайте пожертвование через PayPal, воспользуйтесь ссылкой для пожертвования здесь. Я был бы очень признателен!
Список изменений:
28.06.2021 — Выпуск файлов и некоторой документации, скоро будут добавлены дополнительные изображения и видео по сборке.
07.25.2021 — Добавлены файлы шагов.
