Вы создаете собственный диджейский набор Knob Generator -...

Менее чем за 1 минуту, выполнив несколько шагов и не требуя установки программного обеспечения CAD, вы можете настроить и создать свою собственную ручку. ДА ЭТО ТАК ПРОСТО!!!

Я написал код OpenScad для создания пользовательских ручек с редактируемыми геометрическими параметрами.

Радиус представляет собой квадратичную (параболическую) функцию высоты, дающую возможность изгиба внутрь или наружу. Не стесняйтесь редактировать свое собственное уравнение и полученную форму.

Также можно регулировать плавность или ощущение захвата, а также высоту ручки и другие параметры.

Я создал 11 различных предустановленных вариантов стилей на выбор, которые также можно редактировать для тех, кто больше поддерживает OpenScad.

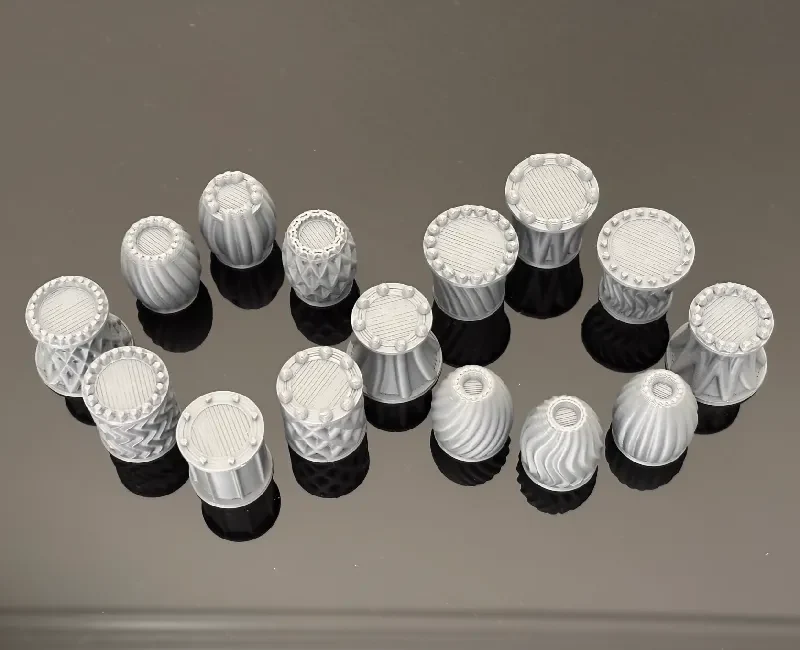

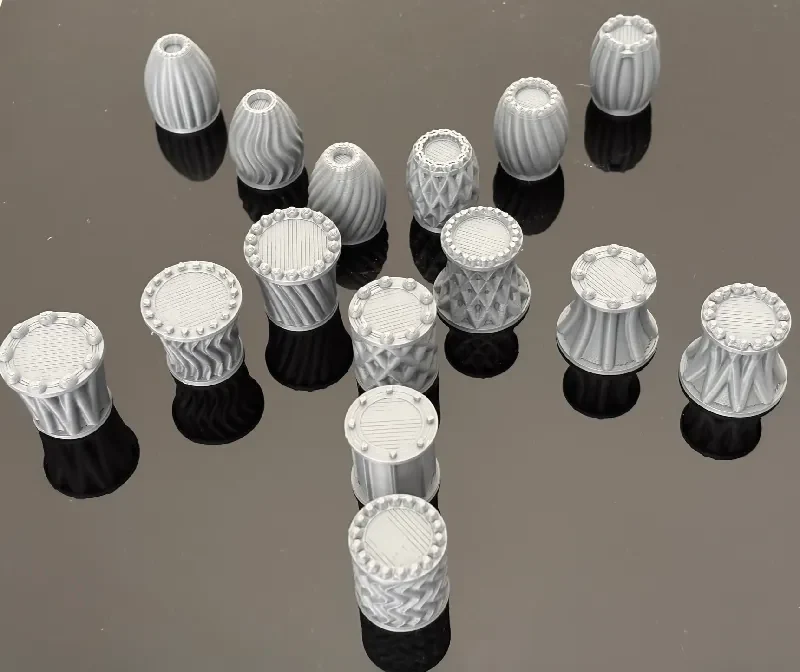

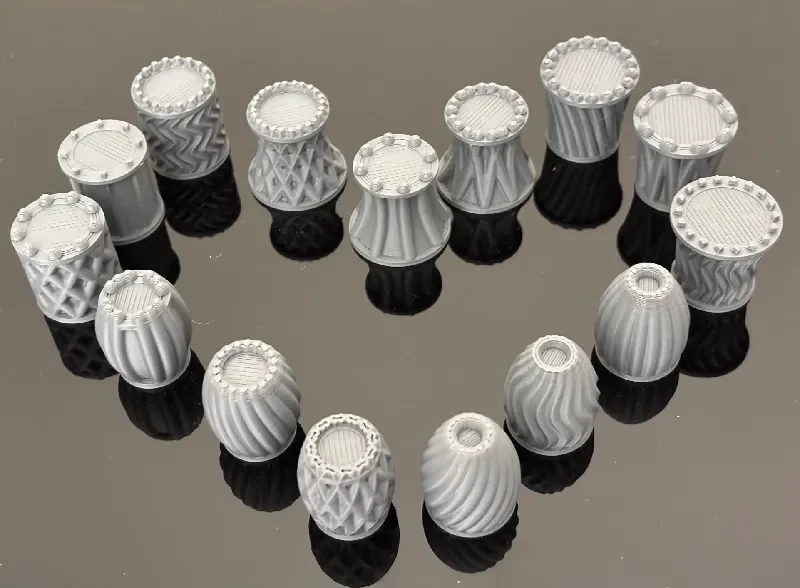

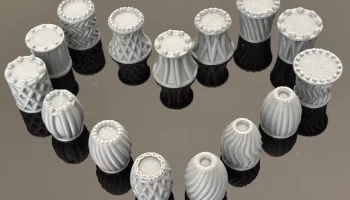

Возможности поистине безграничны, я создал 20 репрезентативных примеров только для того, чтобы вы дали вам несколько идей. Я распечатал 15 из них и добавил несколько реальных фотографий.

Я воссоздал отверстие для ручки, чтобы оно соответствовало CAD-модели отверстия для ручки Hercules.

Вы можете использовать актуальное программное обеспечение OpenScad, но это не обязательно. Вместо этого вы можете перейти по ссылке на онлайн-инструмент ниже, который быстрее и проще использовать для моего кода генератора ручек.

Ссылка на WebTool, игровая площадка OpenScad: https://ochafik.com/openscad2/

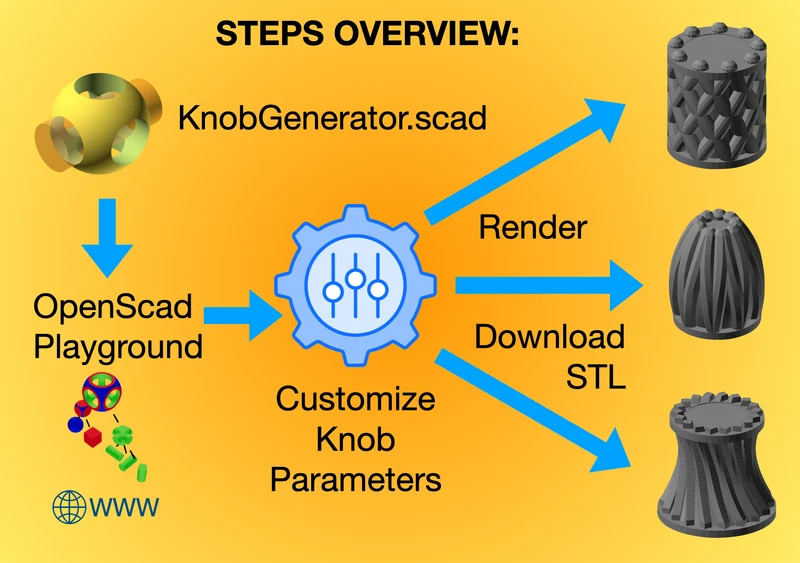

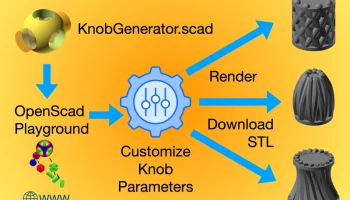

Четыре простых шага ниже (также доступны в загружаемом PDF-файле):

Вот оно! Виола, у тебя есть своя собственная ручка :)

Советы по печати:

С моими сгенерированными примерами их было легко распечатать. Никаких опор или полей не требуется.

Я успешно печатал с использованием Sunlu PLA с высотой слоя 0,2 мм и соплами 0,4 мм или 0,6 мм.

ПРИЛОЖЕНИЕ (дополнительная информация):

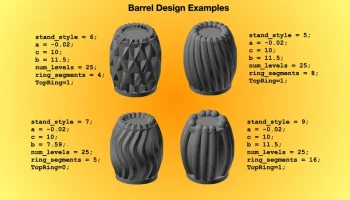

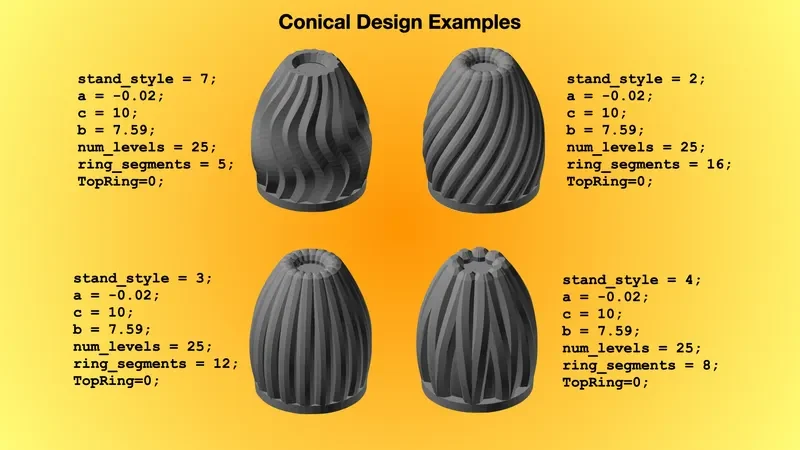

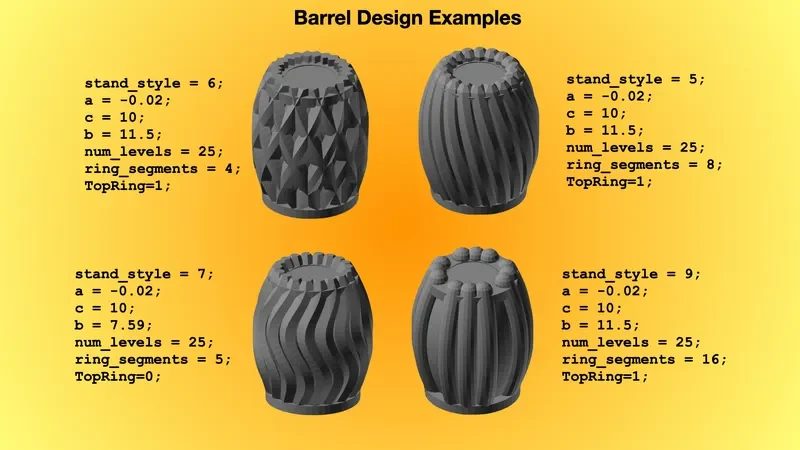

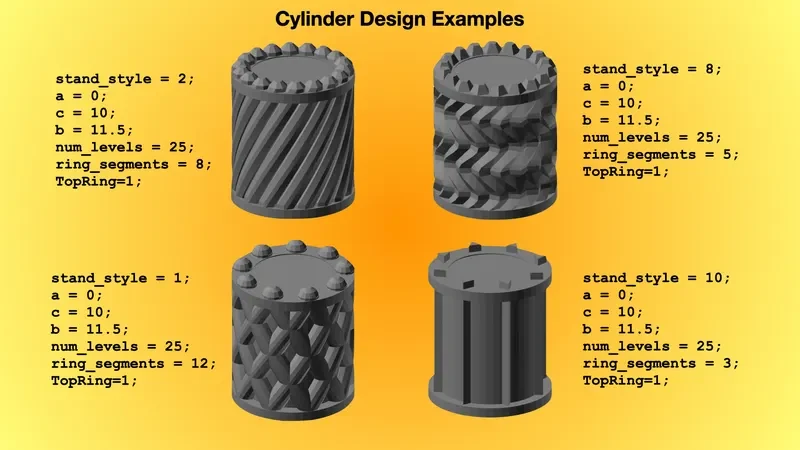

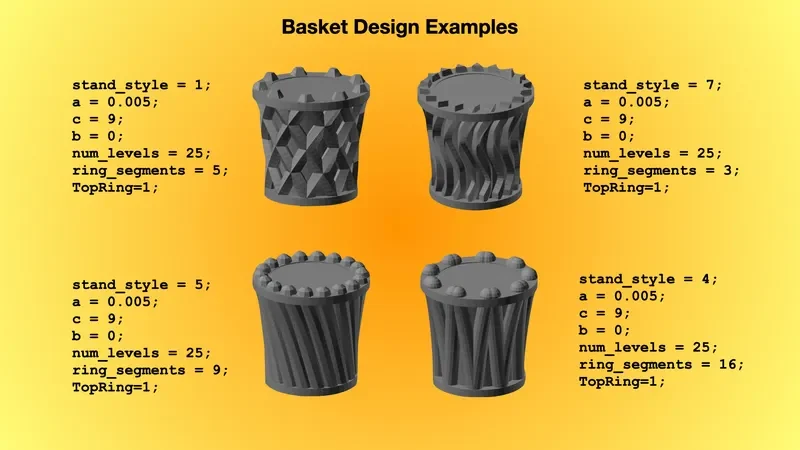

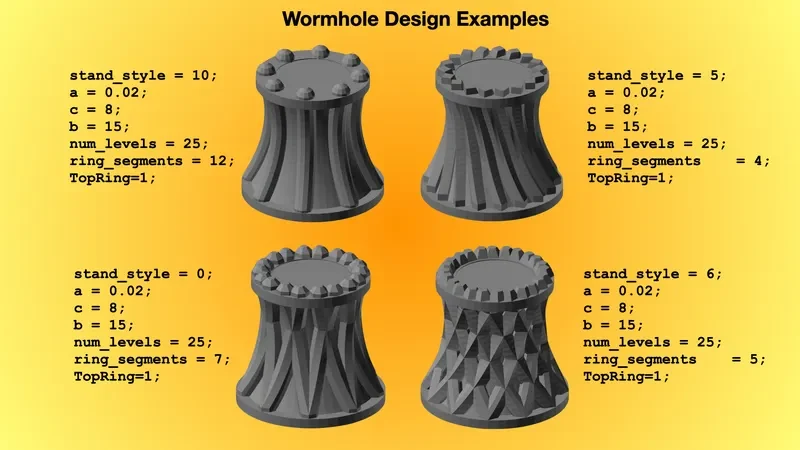

11 различных опций «stand_style» регулируют количество колонн, их вращение/поворот, а также любое колебательное поведение. Я дал им следующие описательные названия:

//stand_style = 0 «Перекресток»
//stand_style = 1 «Решетка»
//stand_style = 2 «Поворот»
//stand_style = 3 «Невращающийся»
//stand_style = 4 «Зигзаг»
//stand_style = 5 «Меньше поворотов»
//stand_style = 6 «Больше решетки»
//stand_style = 7 «Волнистый»
//stand_style = 8 «Быстрая волна»
//stand_style = 9 «Четыре тройки»
//stand_style = 10 «Восьмерка с пр��белами»

Параметр «ring_segments» регулирует количество сторон/граней для спиральных колонн (состоящих из соединенных сфер/колец). Чем больше число, тем столбцы выглядят более круглыми. Это увеличивает время рендеринга.

Дополнительная информация о веб-инструменте игровой площадки OpenSCAD:

https://github.com/openscad/openscad-playground/blob/main/README.md

В качестве бонуса я включил отрицательную модель отверстия Hercules Knob в форматах OpenSCAD и STL. Вы можете использовать их для создания собственных ручек с другими моделями.

================================================================

Если вам нужна ручка в спортивном или научно-фантастическом стиле, обратите внимание на другие мои модели:
