Настраиваемая конструкция вентилятора...

Вот ссылка на файл Onshape, где вы можете легко настроить параметры вентилятора и экспортировать STL для печати. Вы также можете сделать копию 3D-геометрии, чтобы дополнительно настроить дизайн в соответствии с вашими конкретными потребностями.

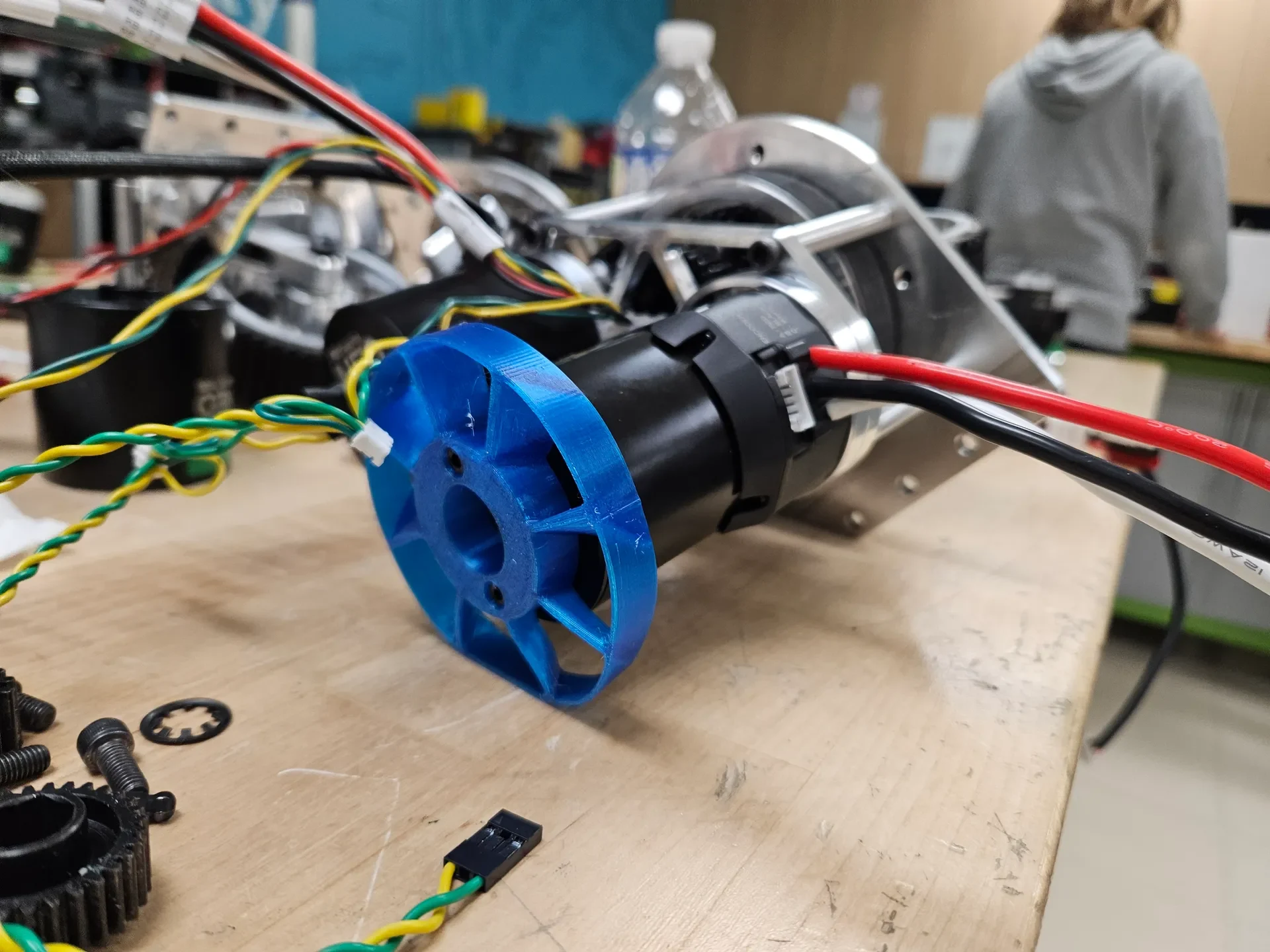

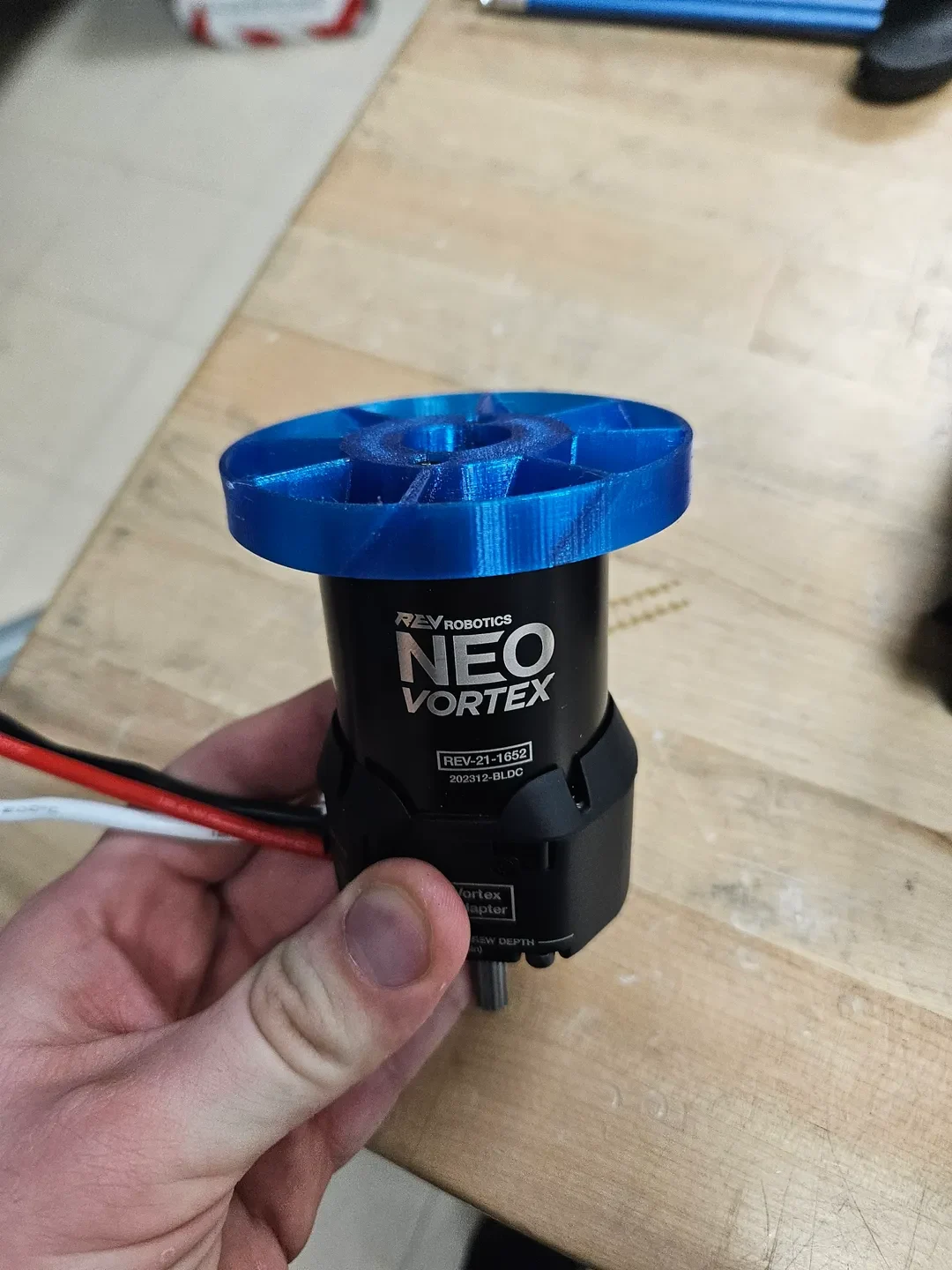

Первоначально эта конструкция была разработана для использования на ПЕРВЫХ соревнованиях по робототехнике (FRC) для воздушного охлаждения двигателей NEO Vortex и NEO 550. Почти каждый аккумуляторный электроинструмент оснащен вентилятором для принудительной подачи воздуха, так почему бы не воспользоваться теми же преимуществами, используя стандартные компоненты?

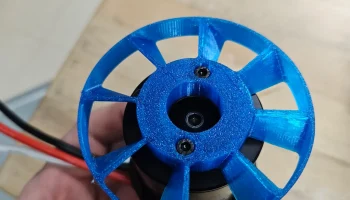

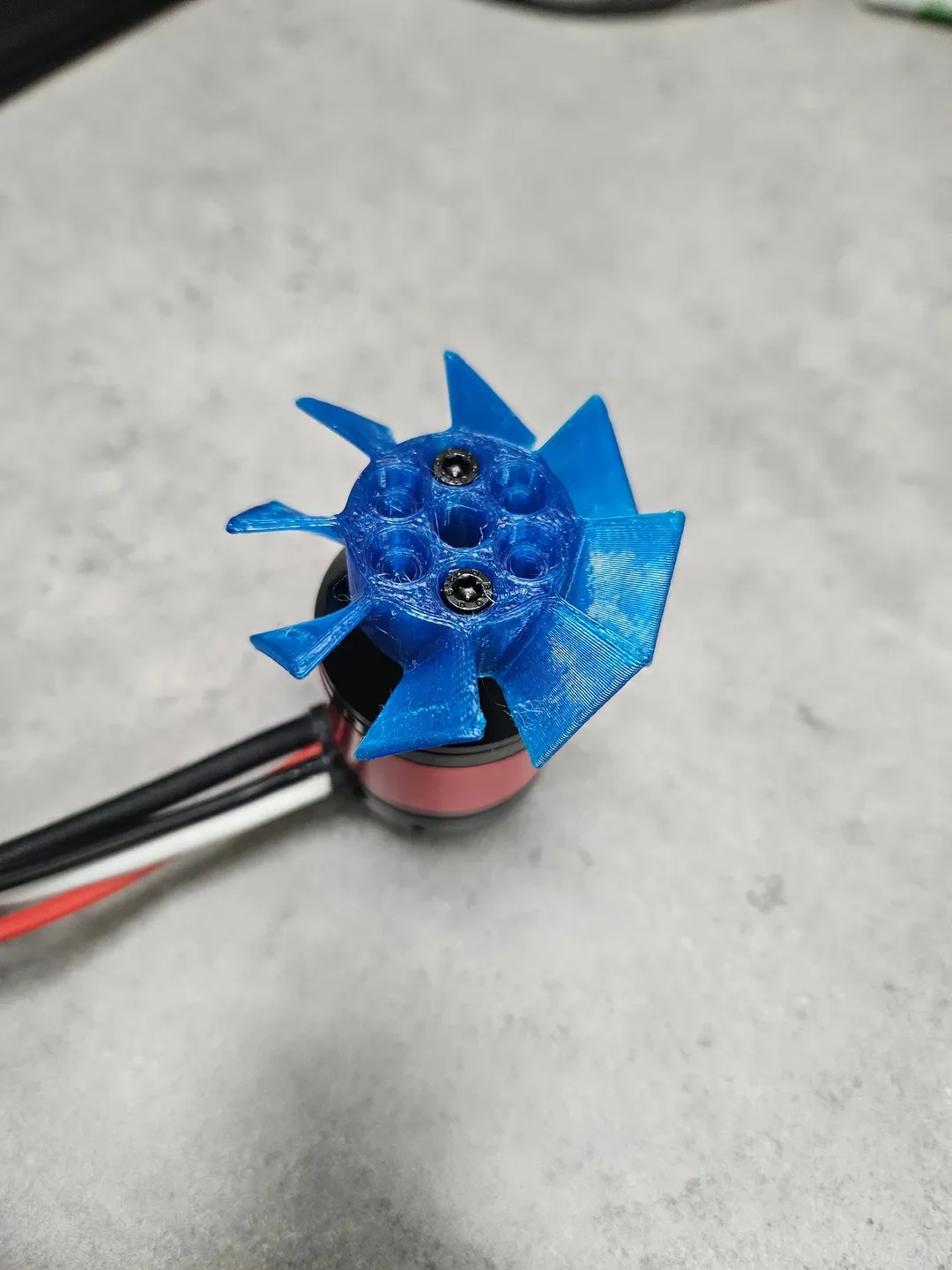

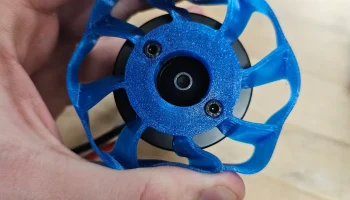

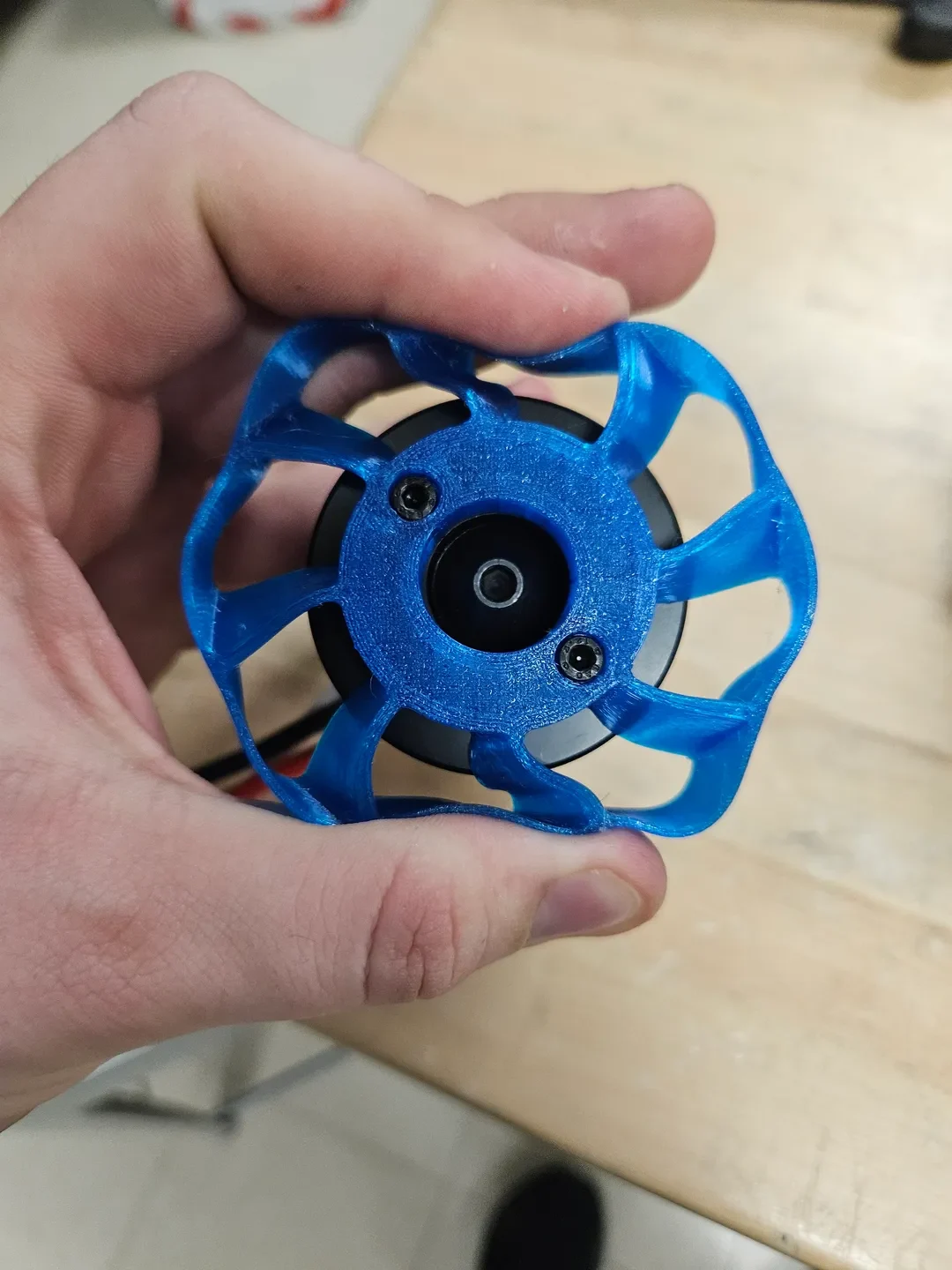

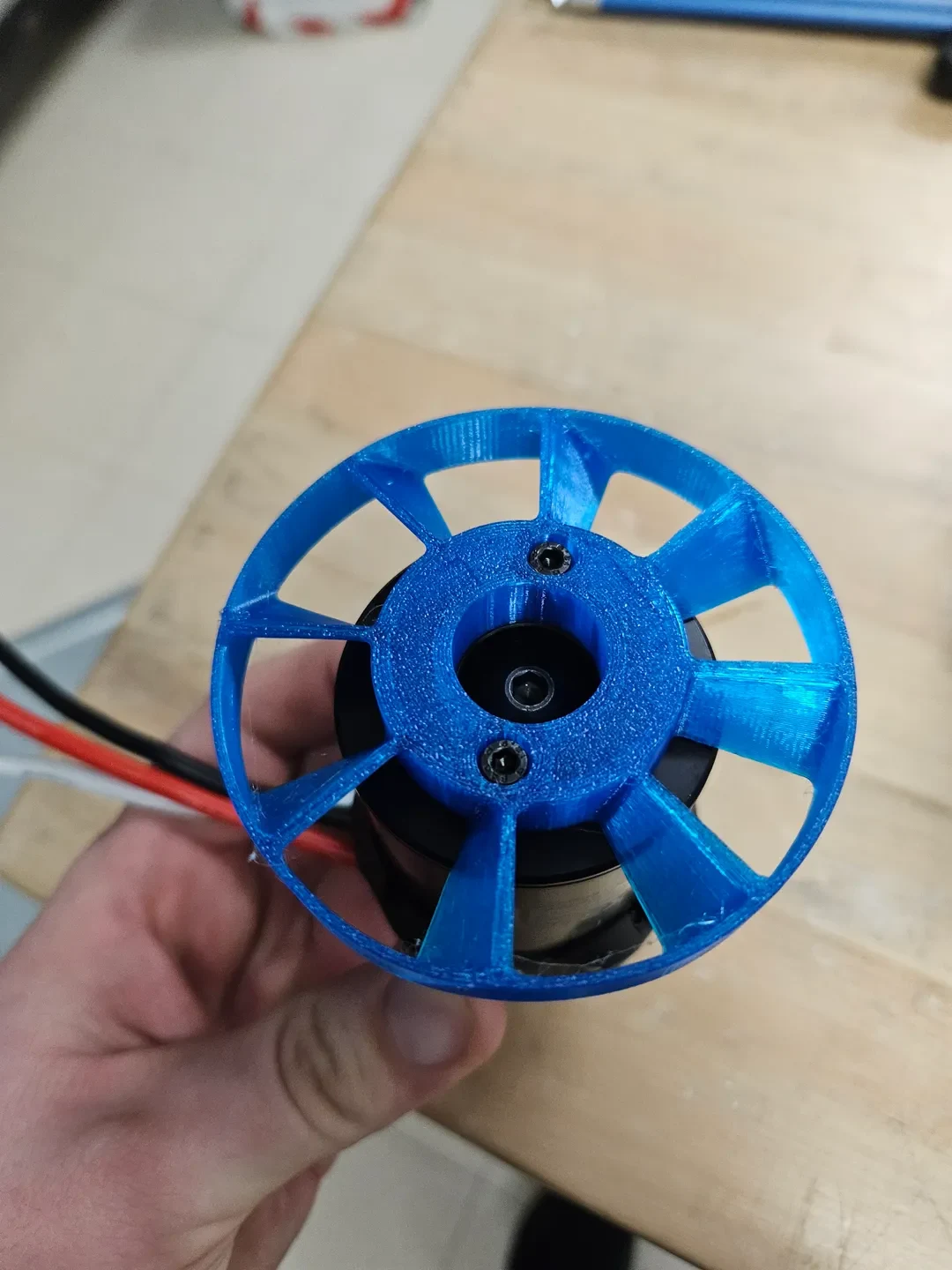

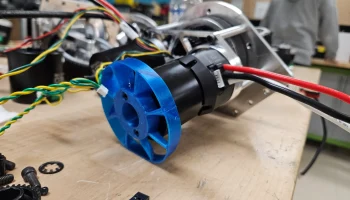

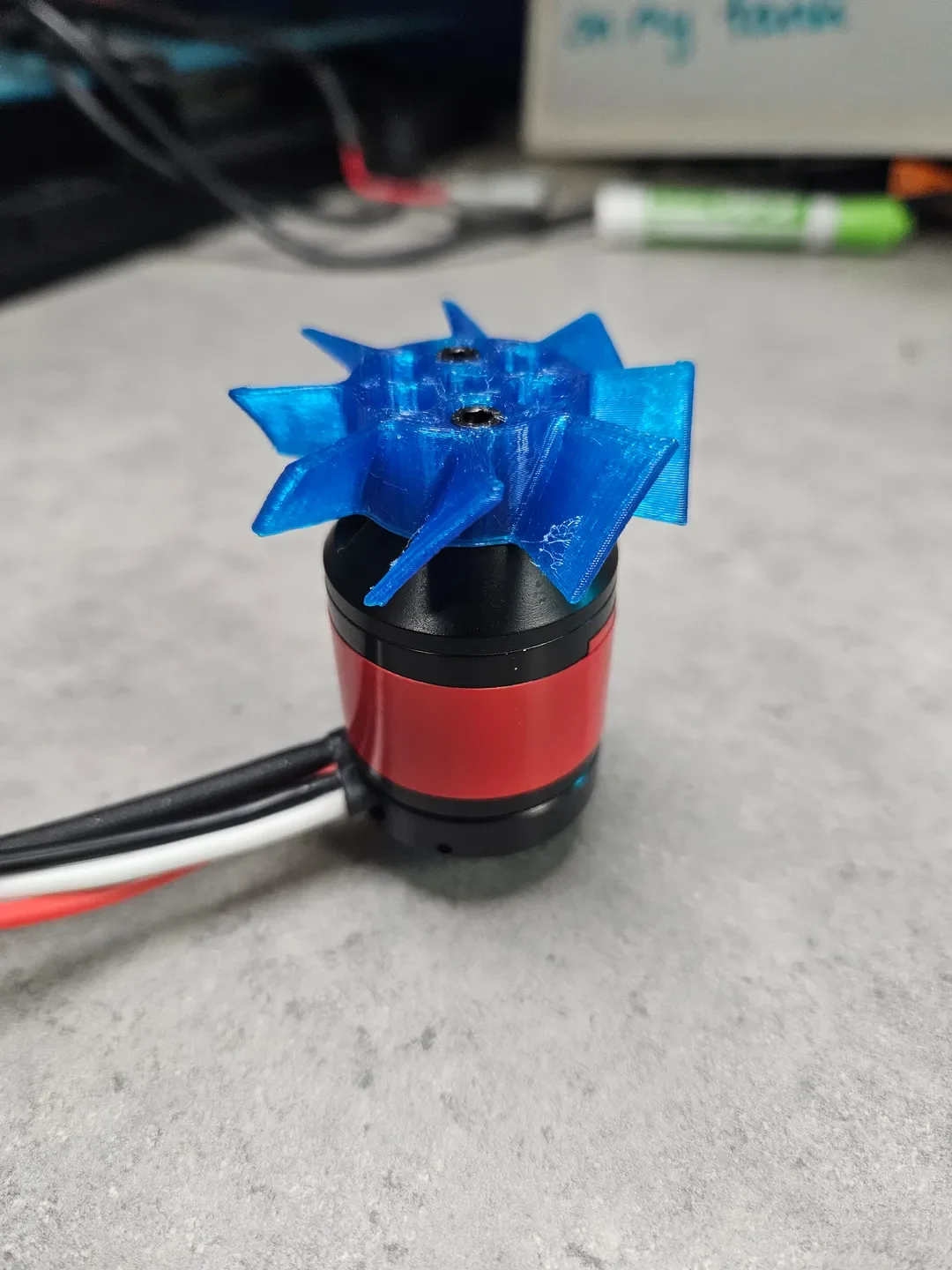

На изображениях показан дизайн, напечатанный из гибкого ТПУ. Гибкая нить выполняет функцию резинового изолятора, защищающего двигатель от ударов на поле и во время сборки.

Принудительный обдув двигателей предотвращает следующие проблемы, связанные с перегревом бесщеточных двигателей:

Размагничивание постоянных магнитов ротора

Плавление изоляции проводов обмотки статора.

Пониженный магнитный поток

Крутящий момент снижается

Общая более низкая эффективность

Если это вам помогло, приветствуются советы по PayPal или Venmo.

Если вы решите распечатать или сделать ремикс самостоятельно, мне бы хотелось увидеть фотографию того, как это получилось.

Вот ссылка на ветку Chief Delphi с дополнительной информацией и обсуждением.
