Планетарная конструкция, которая идеально работает без ра...

Планетарная конструкция, которая идеально работает без ра... 2

Источник:

www.printables.com

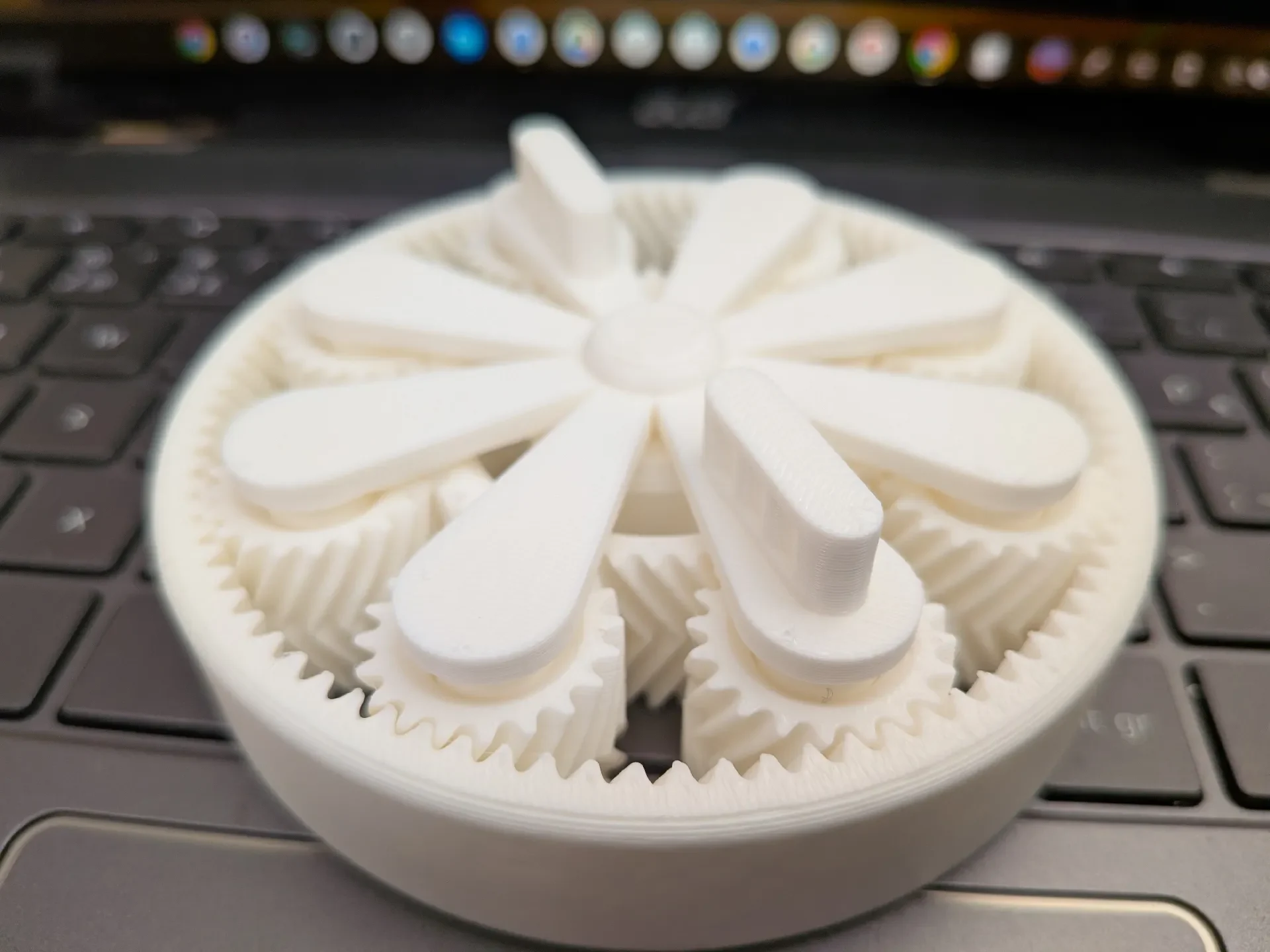

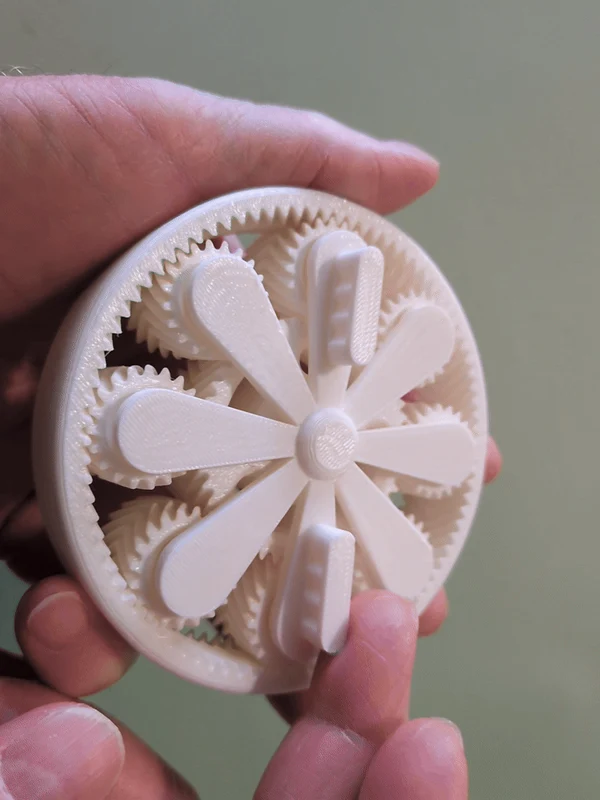

Я хочу, чтобы мой Voron AWD работал тихо, поэтому, замедлив скорость до 250 мм/сек, уменьшив ускорение до 8000, 15% заполнение гироида, используя сопло 0,4 мм и высоту слоя 0,3 мм, печать заняла чуть менее 3 часов. Планетарная передача работает плавно сразу после сборки.

Я также включил файл FreeCAD, чтобы вы могли настроить зазоры в соответствии со своими потребностями. Если у вас старый принтер — у меня тоже есть два Эндера, советую увеличить зазоры примерно до 0,4 мм. Или, если вы используете, например, OrcaSlicer, установите для параметра «Компенсация размера XY» значение -0,2, чтобы начать, а затем настроить. Это должно быть близко к созданию работающей планетарной системы для вас!

Передаточные числа для этой планетарной конфигурации следующие:

2,83:1 для входа Солнца и фиксированного звонка.

1,55:1 для входа «Звонок» и фиксированного «Солнце».

-1,83:1 (обратный) для входа Солнца и фиксированной несущей.

Наслаждаться!

Вас также могут заинтересовать другие мои моды Voron Trident, показанные здесь или на https://www.printables.com/@JimChristian_3198049 & https://www.printables.com/@JimChristian_3198049/models. Они работают хорошо :-)

Также, если вы нашли в этом ценность, пожалуйста, поставьте лайк. Спасибо :-)

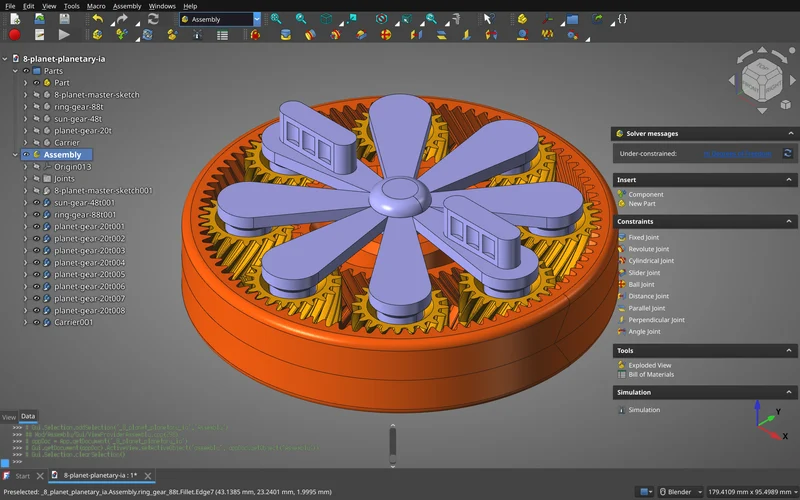

Это было создано с использованием системы FreeCAD, которую я скомпилировал из исходников:

ОС: Debian GNU/Linux 13 (trixie) (X-Generic/xwayland)

Архитектура: x86_64

Версия: 1.2.0dev.45341 (Git)

Дата сборки: 13.02.2026 22:33:24

Тип сборки: Неизвестно

Филиал: основной

Хэш: 3fecf957cb60b988b63f584fe7c7263977323691

Python 3.11.14, Qt 6.8.3, Coin 4.0.3, Vtk 9.3.1, boost 1_86, Eigen3 3.4.0, PySide 6.8.3

шибокен 6.8.3, xerces-c 3.3.0, IfcOpenShell 0.8.2, OCC 7.8.1

Язык: английский/США (en_US)
