Лучшая пусковая установка для самолетов......

Обновление: 08.10.2023

Я добавил основание с отверстиями для винтов М3. Используйте его, если штифты стандартной базы не подходят или сломались при печати.

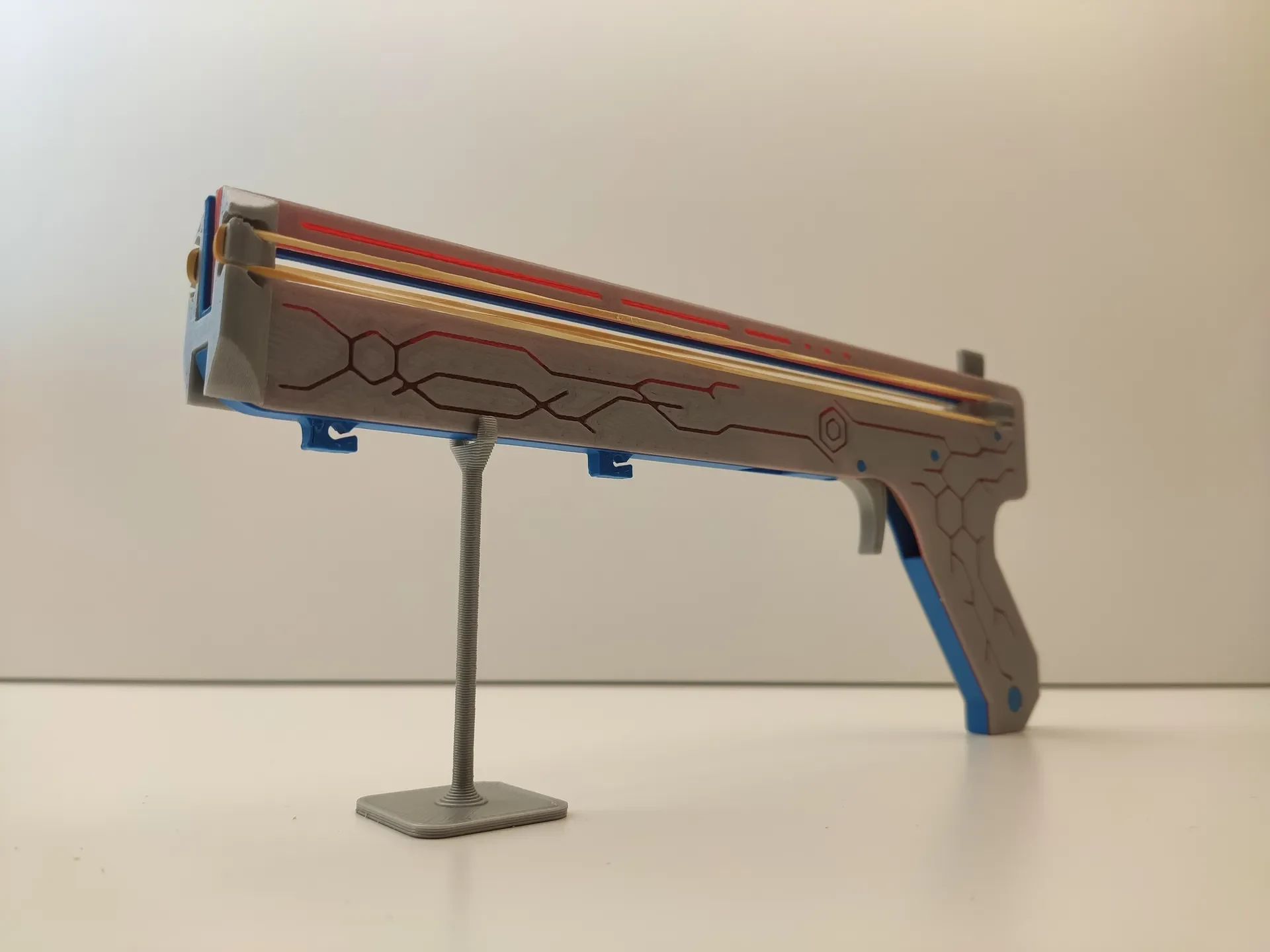

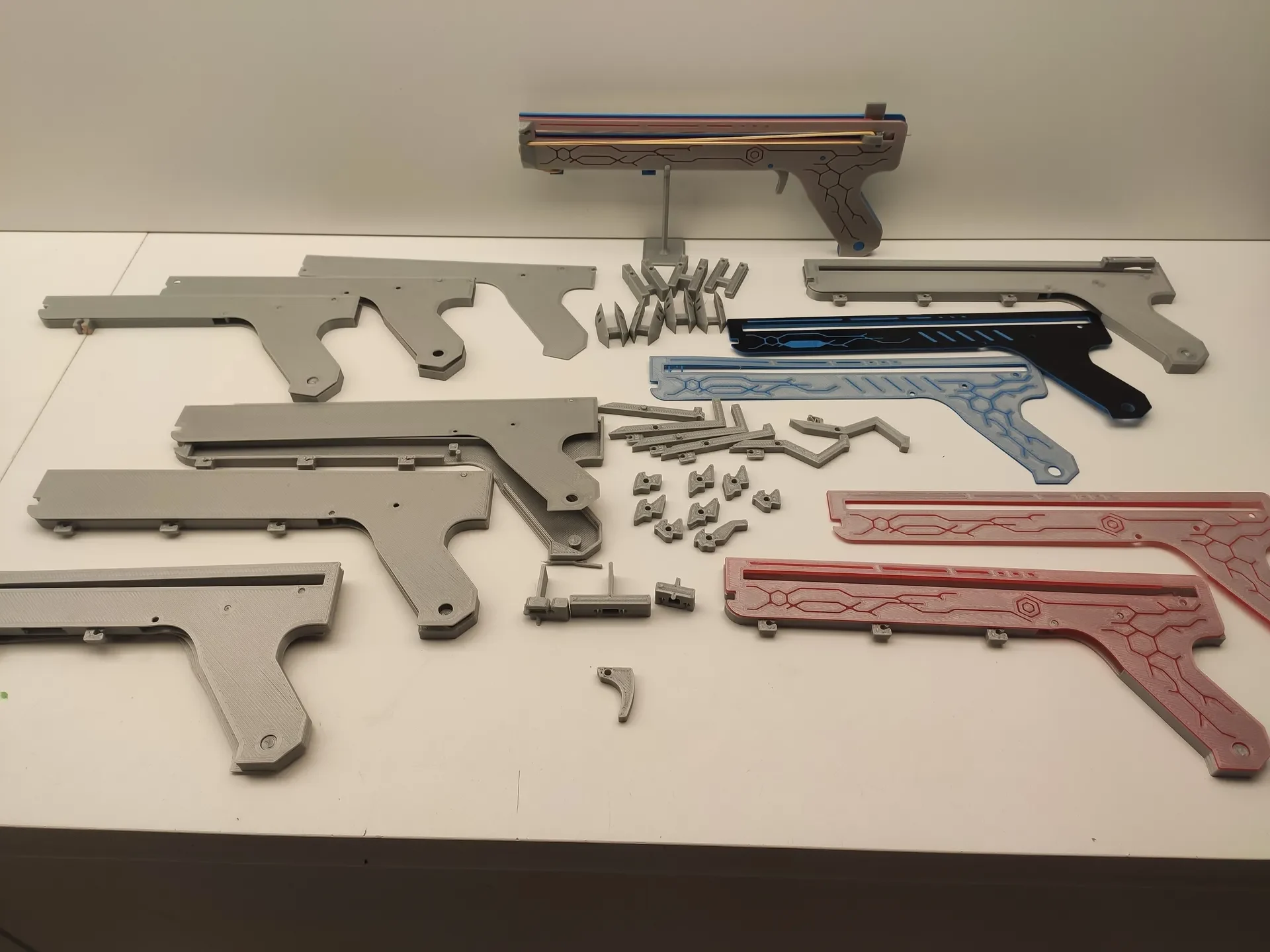

После нескольких дней разработки и прототипирования я представляю вам мою лучшую пусковую установку для самолетов.

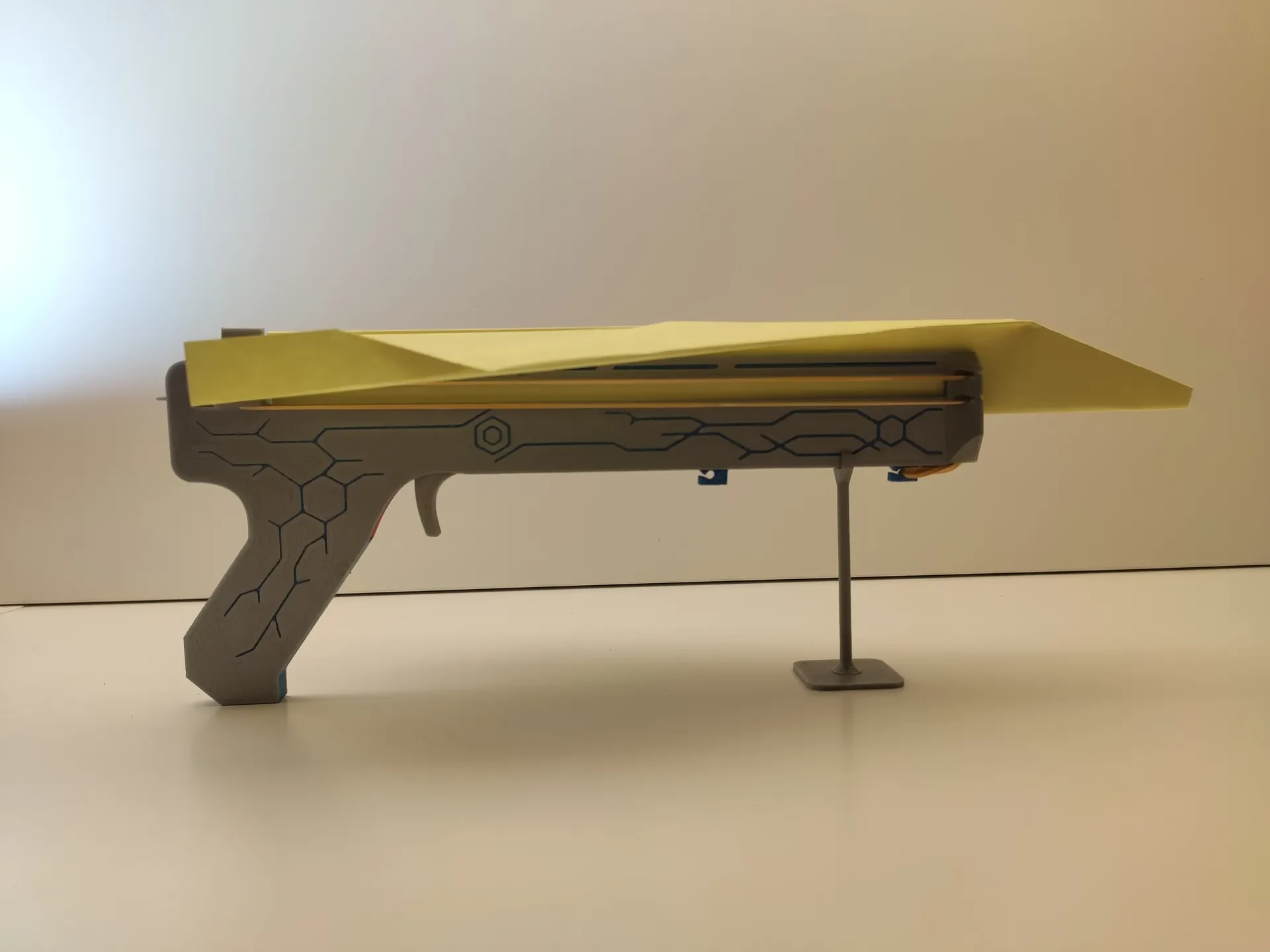

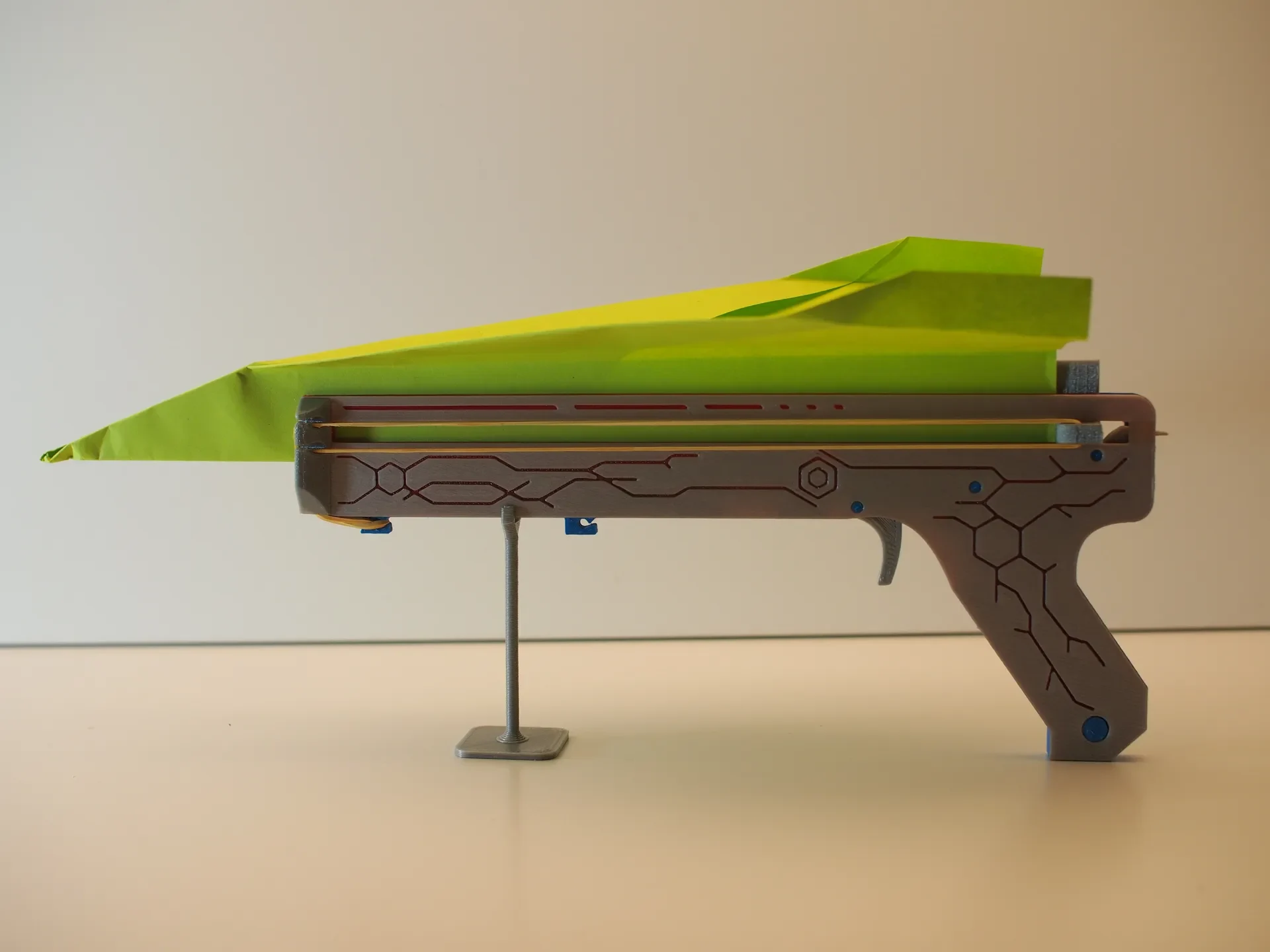

Легко распечатать и собрать. Вам нужно только сложить свой любимый бумажный самолетик, загрузить, прицелиться и выстрелить в него, чтобы он ��олетел.

Чтобы весело провести время, вам понадобится всего 3 резинки. Один маленький для спускового крючка и два больших для пусковой установки (по одному с каждой стороны).

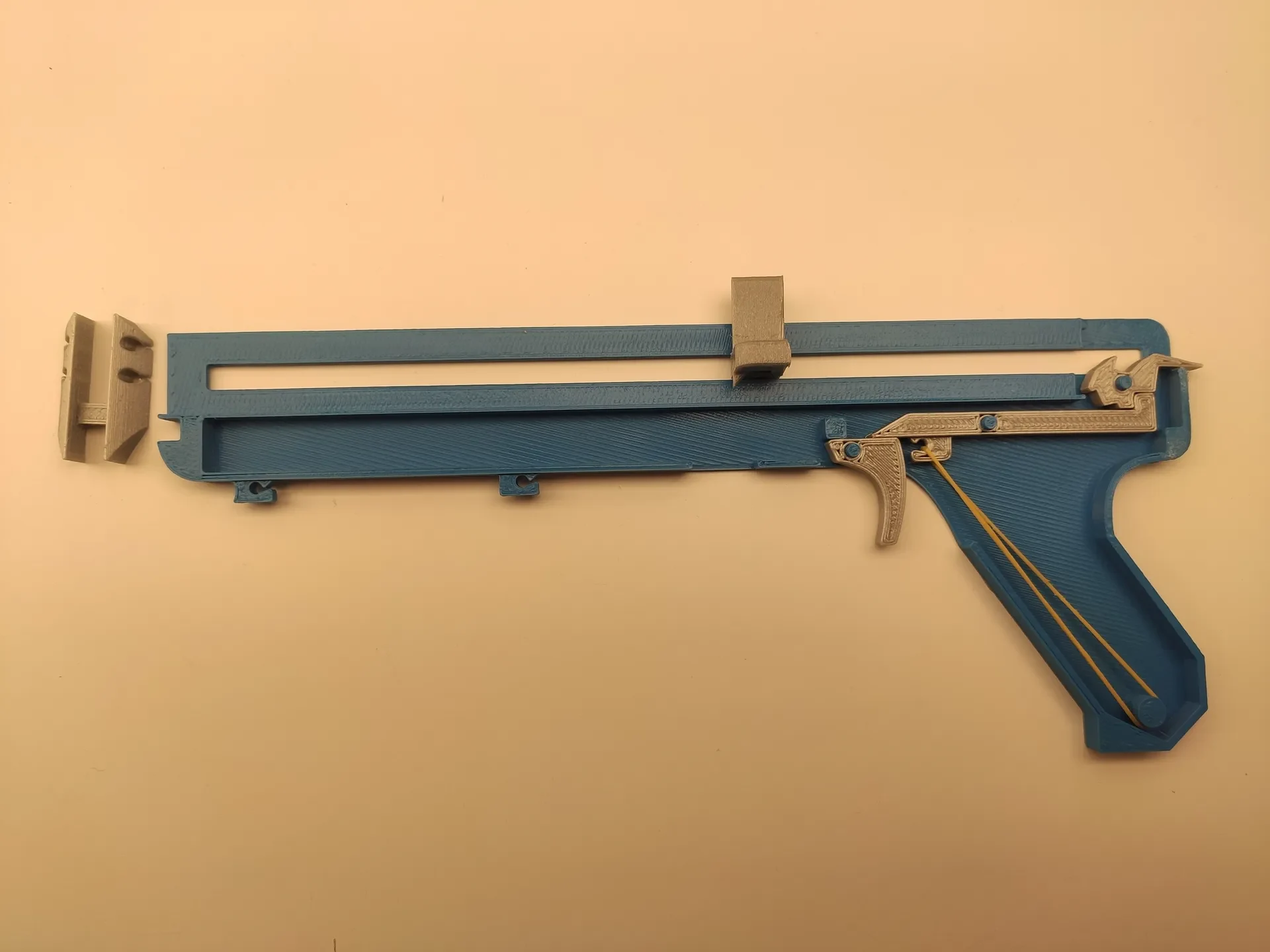

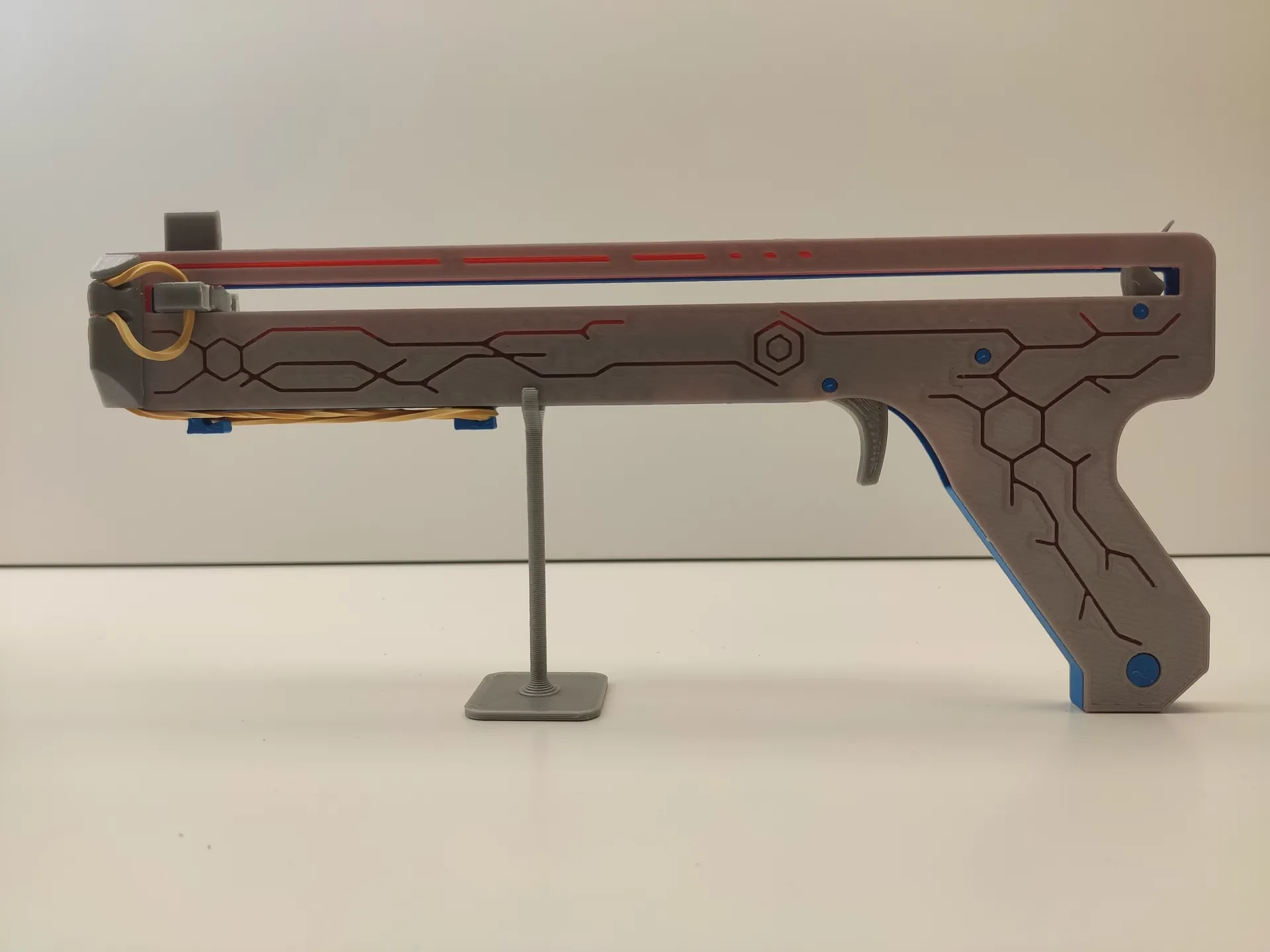

Лаунчер планируется собрать без винтов и клея, но ваше разрешение может отличаться от моего. Если где-то крышка не прилегает правильно, просто прикрепите крышку к основанию с помощью клея. После правильной сборки вам не придется заглядывать внутрь. Внутренняя ручка резиновая, держится очень долго. Мой еще не сломался. Резиновые ленты на пусковой установке можно растягивать в трех положениях, в зависимости от размера резинок и желаемой силы.

Внимание: стреляйте только с заряженной пусковой установкой. Стрельба без заряда может привести к повреждению «ствола». Возникновение повреждений зависит от силы действия резинок.

Печать проверена с помощью Prusa mk2, материал: PLA, сопло 0,6 мм, высота слоя от 0,2 до 0,4 мм.

Для печати «базы» и «середины триггера» используйте подставки для крючков из резинок. (Я часто забывал об этом, но, несмотря на это, отпечатки прошли хорошо)

Ниже представлена простая схема сборки.

Для правильного заряжания спусковой крючок должен находиться в верхнем положении. Часто приходится устанавливать его большим пальцем в правильном положении, как на видео ниже.

Загрузка выглядит так

И запускаем

Обновление 15.03.2022

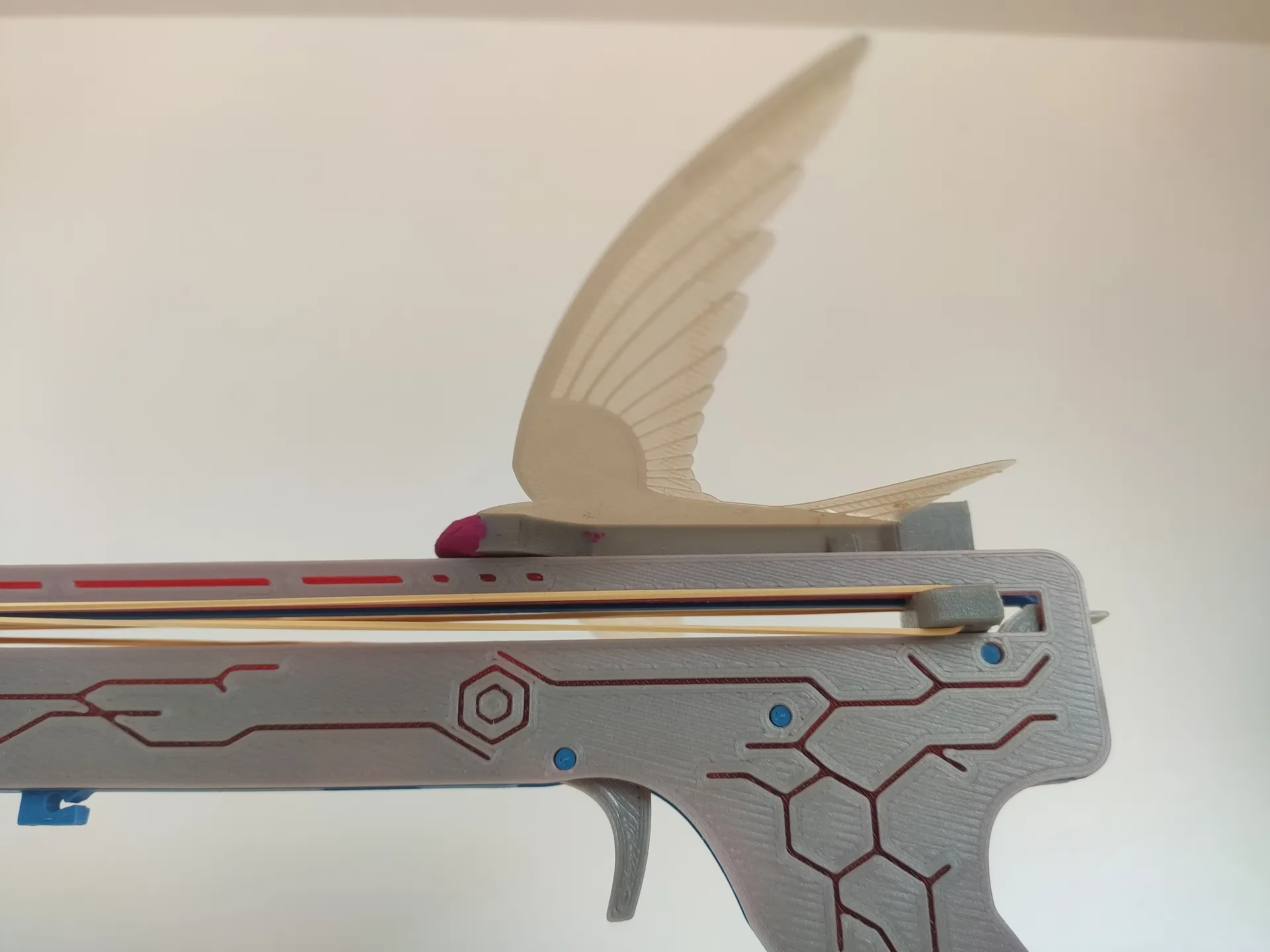

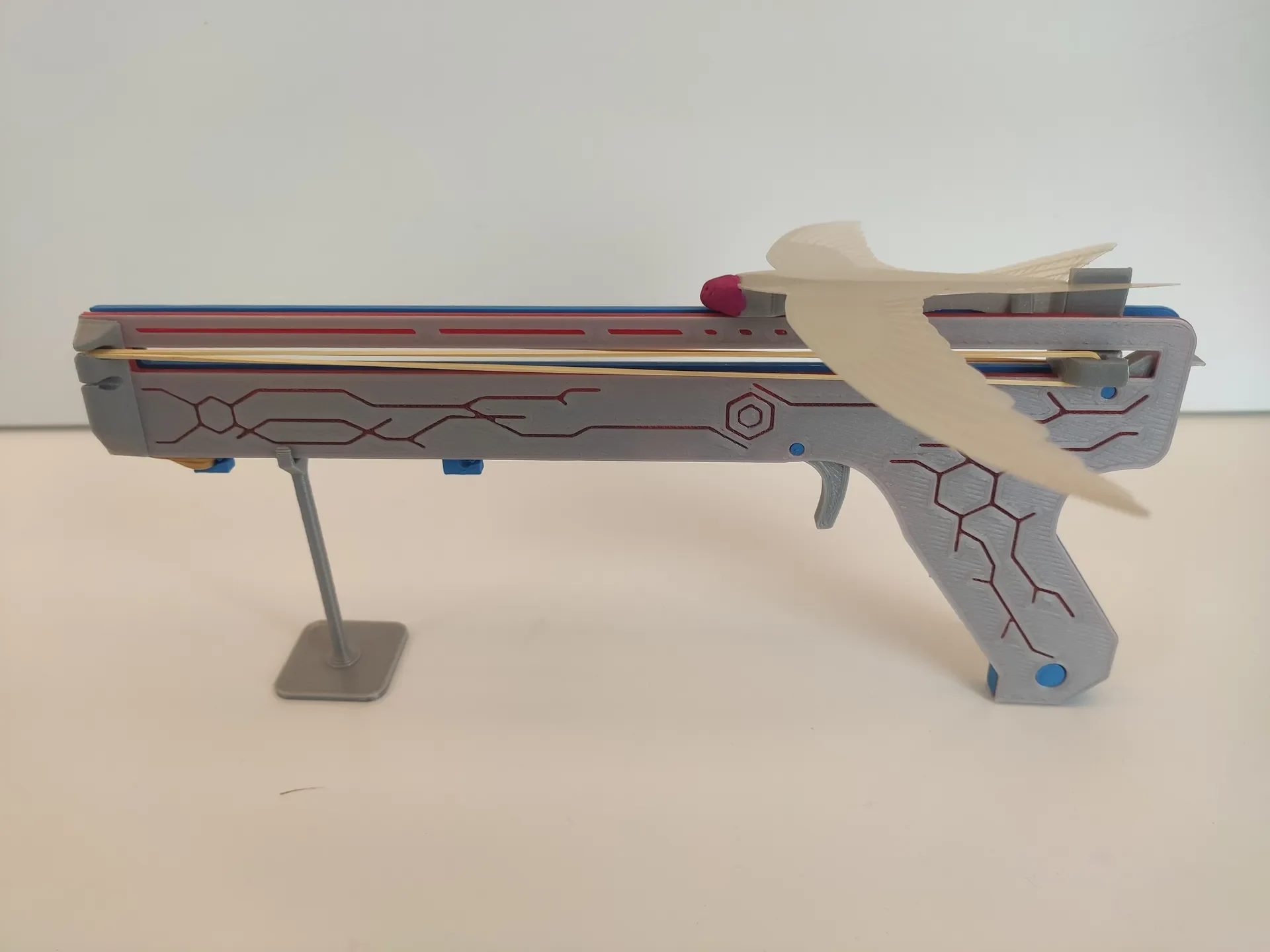

Я разработал небольшой планер, который взаимодействует с пусковой установкой.

Он доступен здесь:

https://www.printables.com/pl/model/422709-swift-small-bird-glider

и работает так:

Веселитесь
