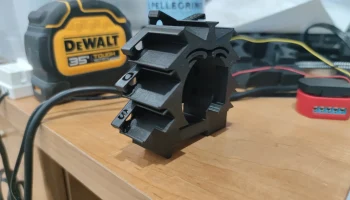

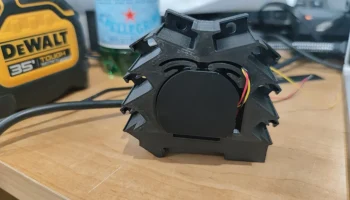

Shelly 1PM Din Mount Wago 221 со концентратором датчика т..

Я делаю новую демаркационную коробку для элементов управления моим садом и прудом с корпусными деталями, которые я планировал добавить к старой заполненной панели — большая часть моих элементов управления является IOT, решил подключить Shelly & Sonoff) к DIN-рейкам. для переменного/постоянного тока, датчиков, элементов управления насосами и клапанами.

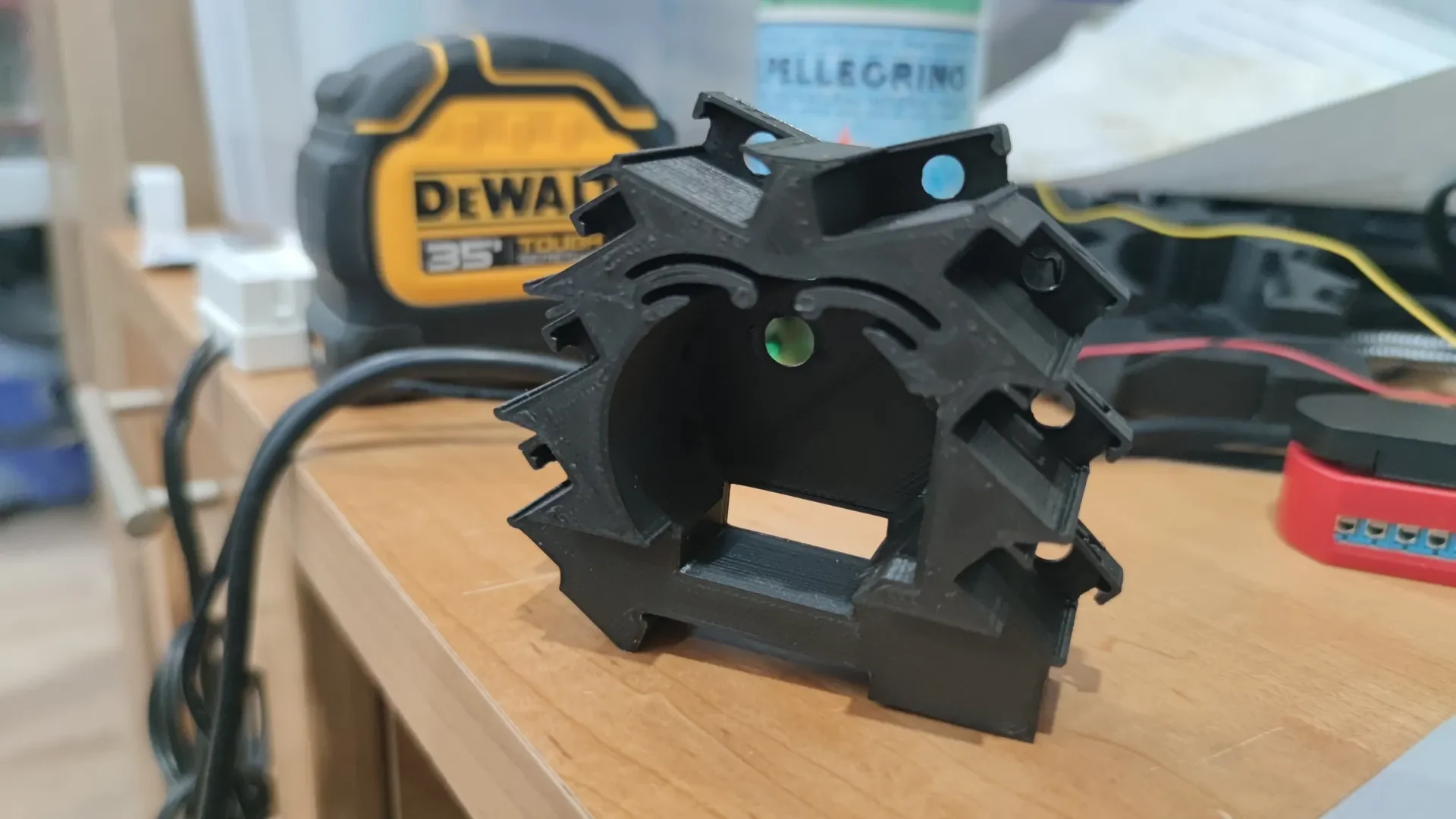

Требуется объединение/расширение/модификацию двух исходных моделей креплений Shelly din @boinappi_456319 и @MarcNeuhaus для соответствия надстройке датчика температуры IoT 1/1PM, чтобы заменить/модифицировать застежку Slide din, используемую в верс��и формата Shelly Plus (а-ля @MarcNeuhaus), на корпус версии Shelly 1/1PM (а-ля @boinappi_456319), добавление дополнительных держателей для подключения датчиков.

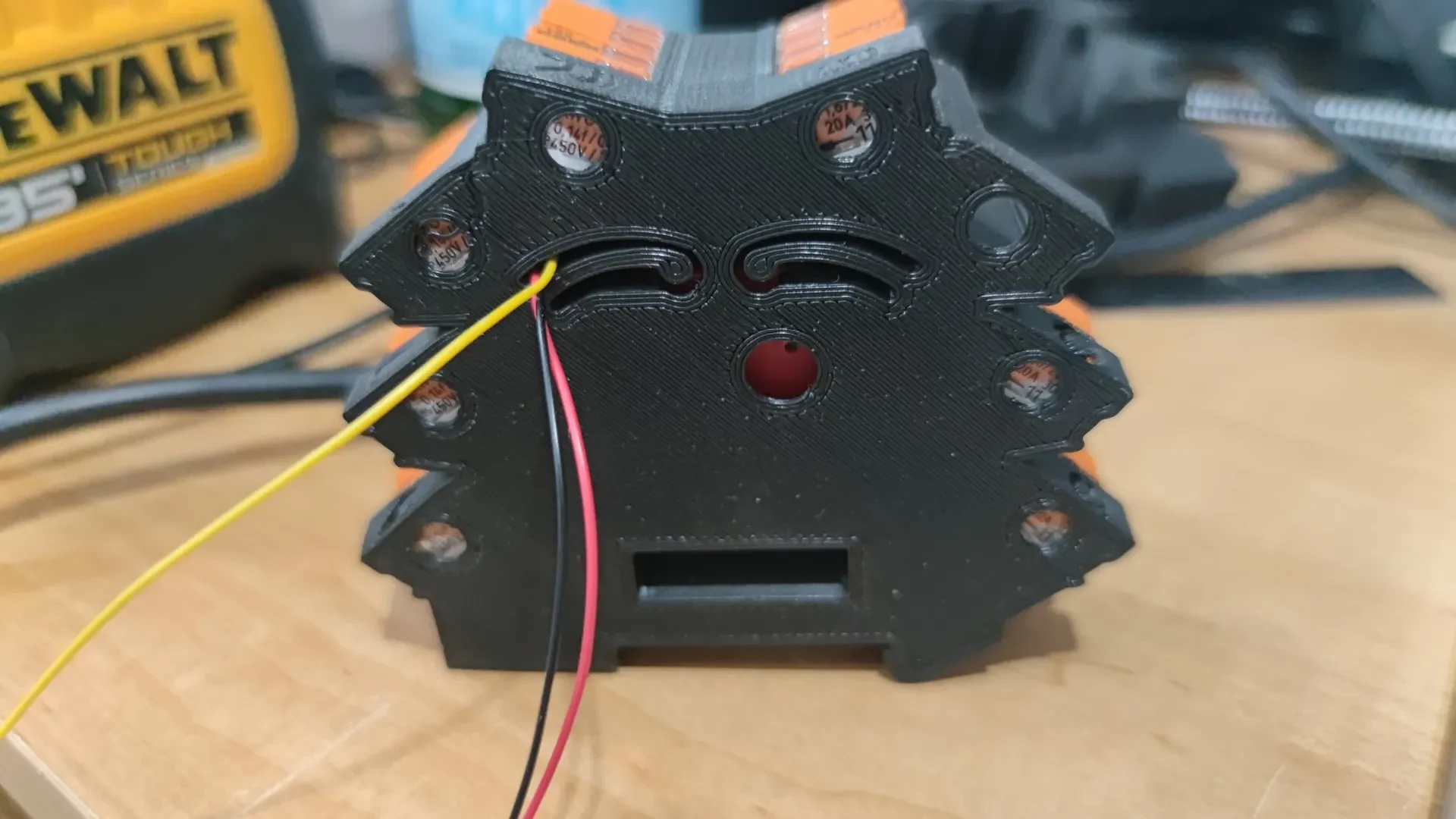

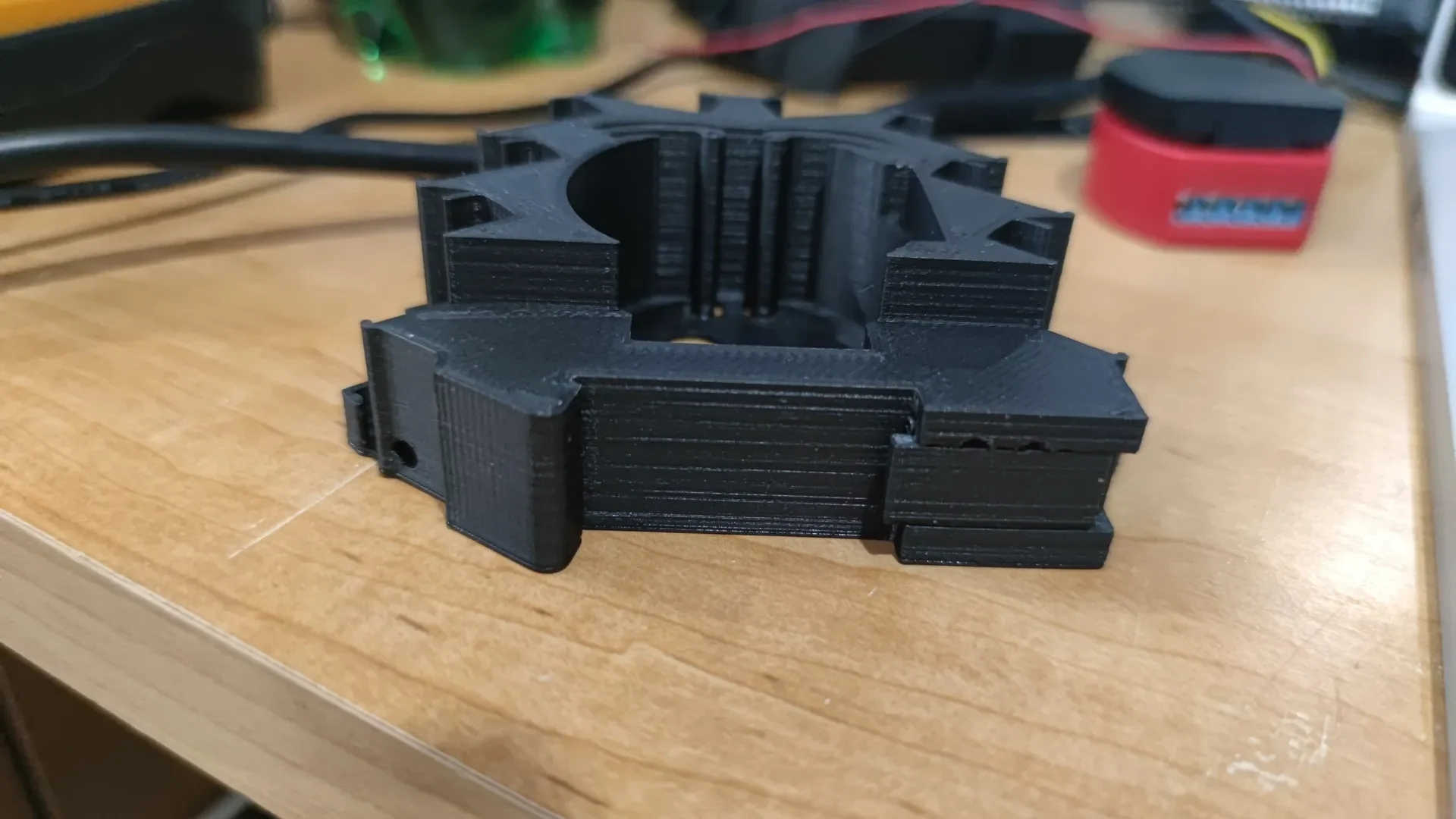

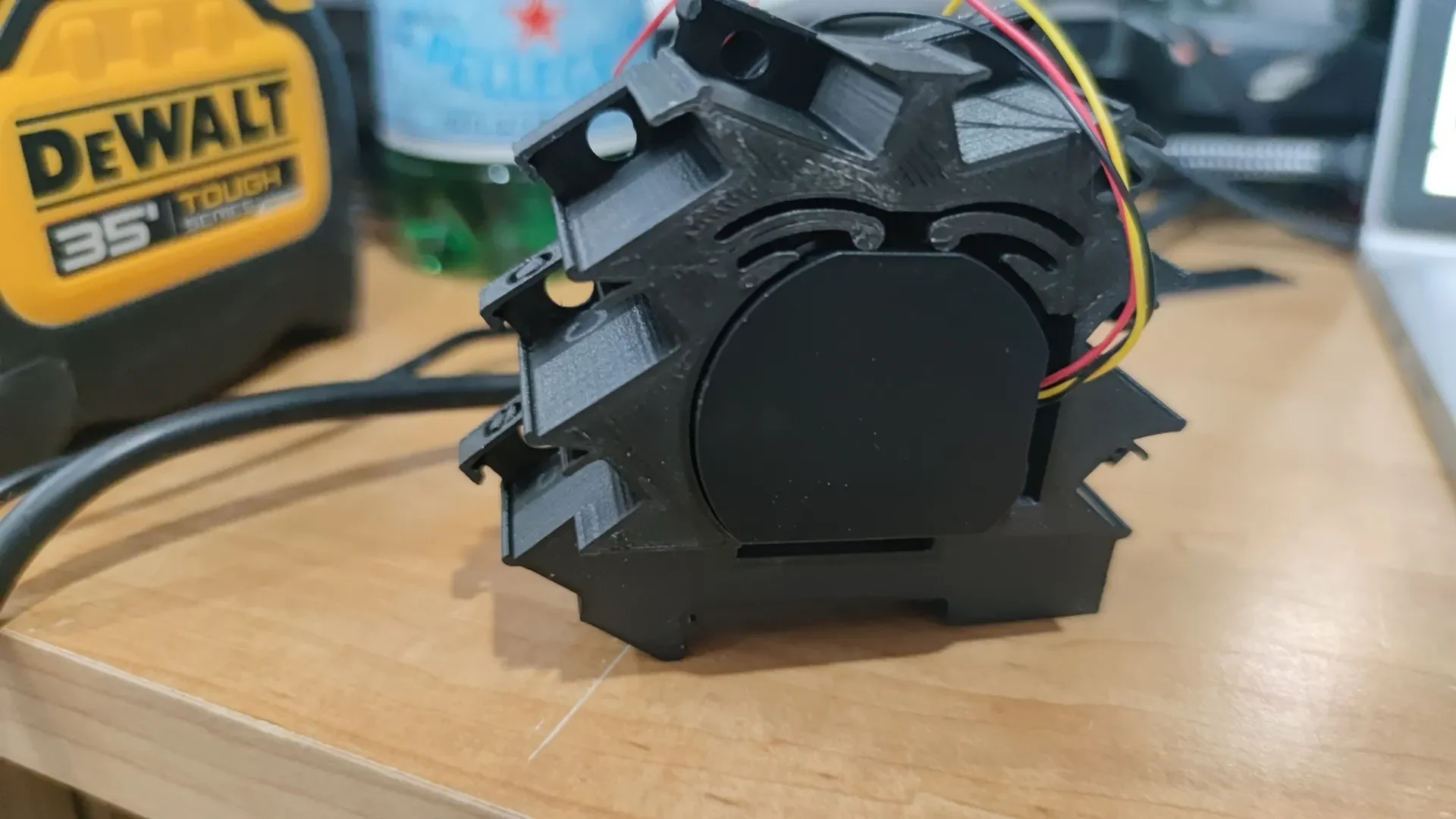

Утолщен держатель, чтобы учесть дополнительный датчик тепла и температуры (теперь заподлицо с лицевой поверхностью держателя) https://shellystore.co.uk/product/shelly-temp-addon/ (который, как я только что узнал, снят с производства).

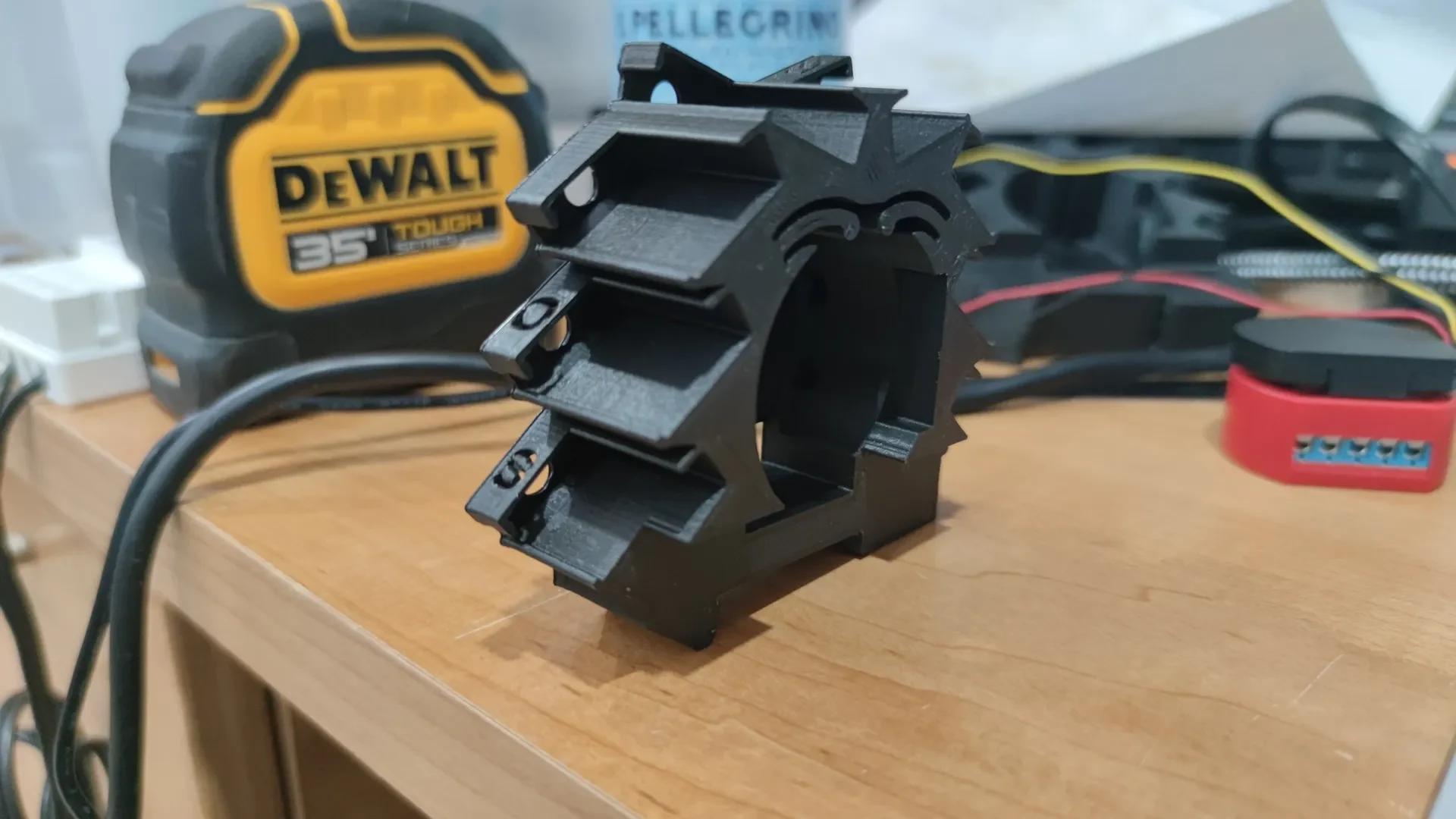

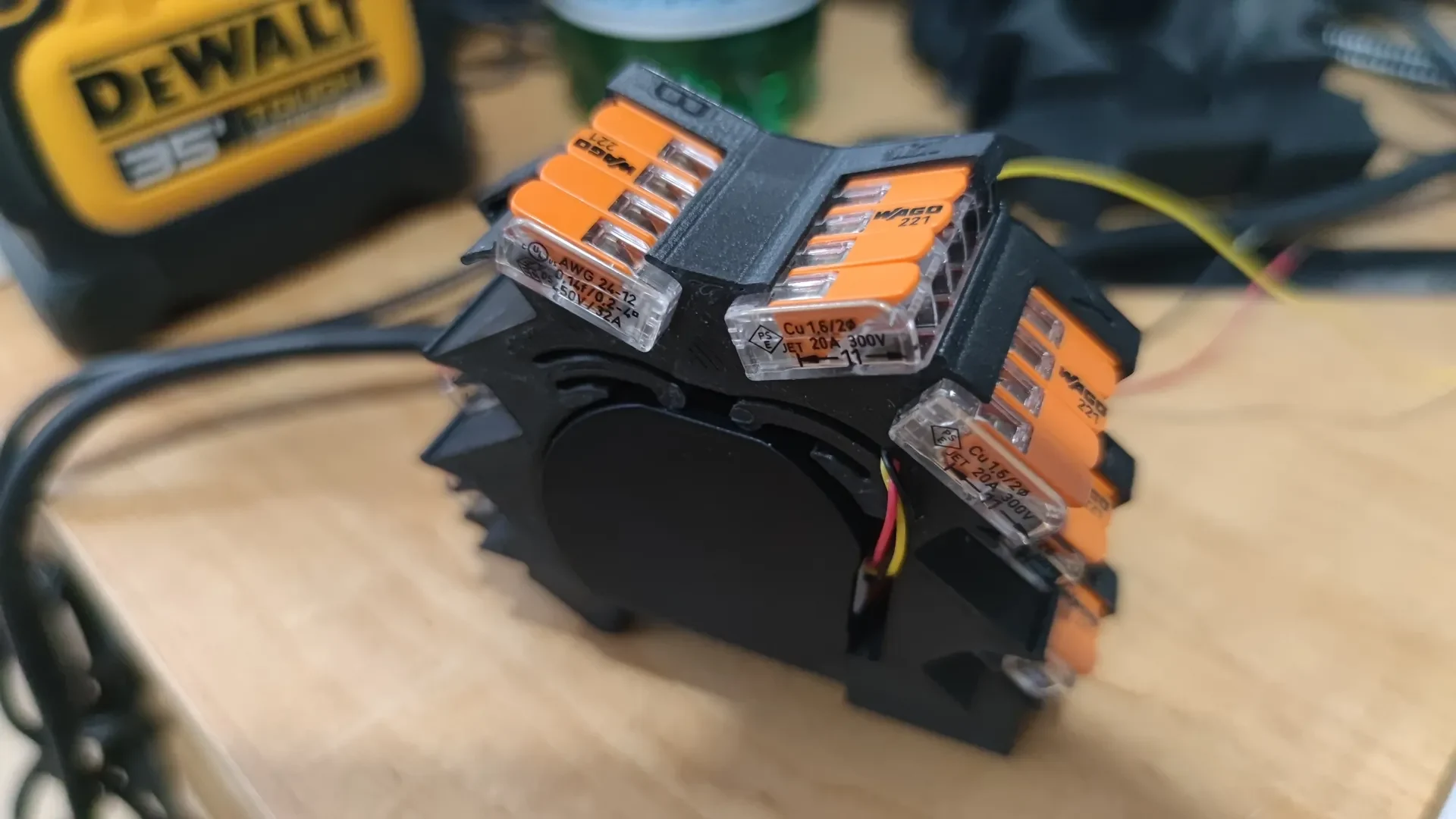

Дополнительная ширина позволяет разместить 2, 3 и 5 выводов 221.

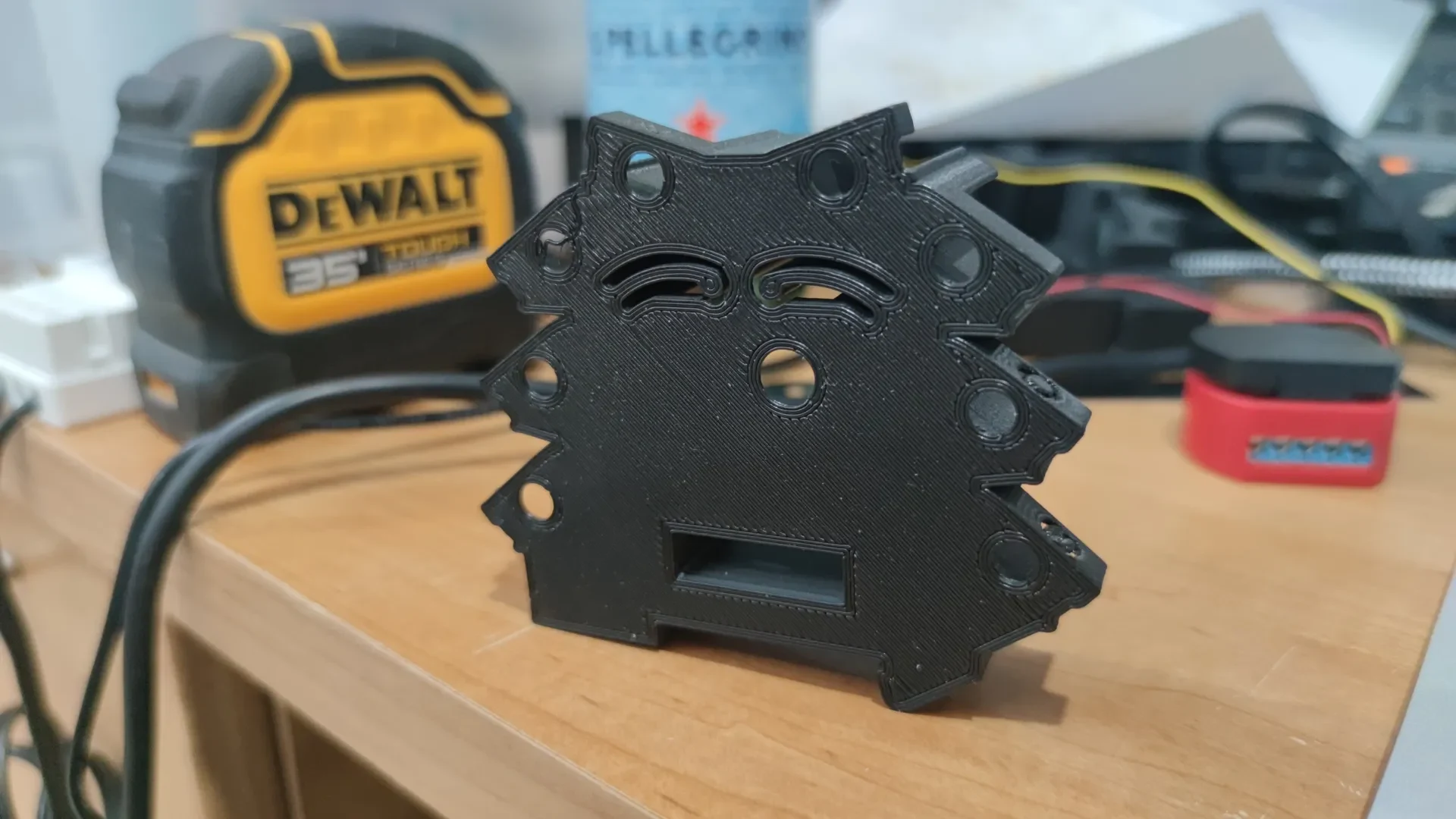

Добавлены точки нажатия на случай, если вам понадобится снять/заменить вагоны.

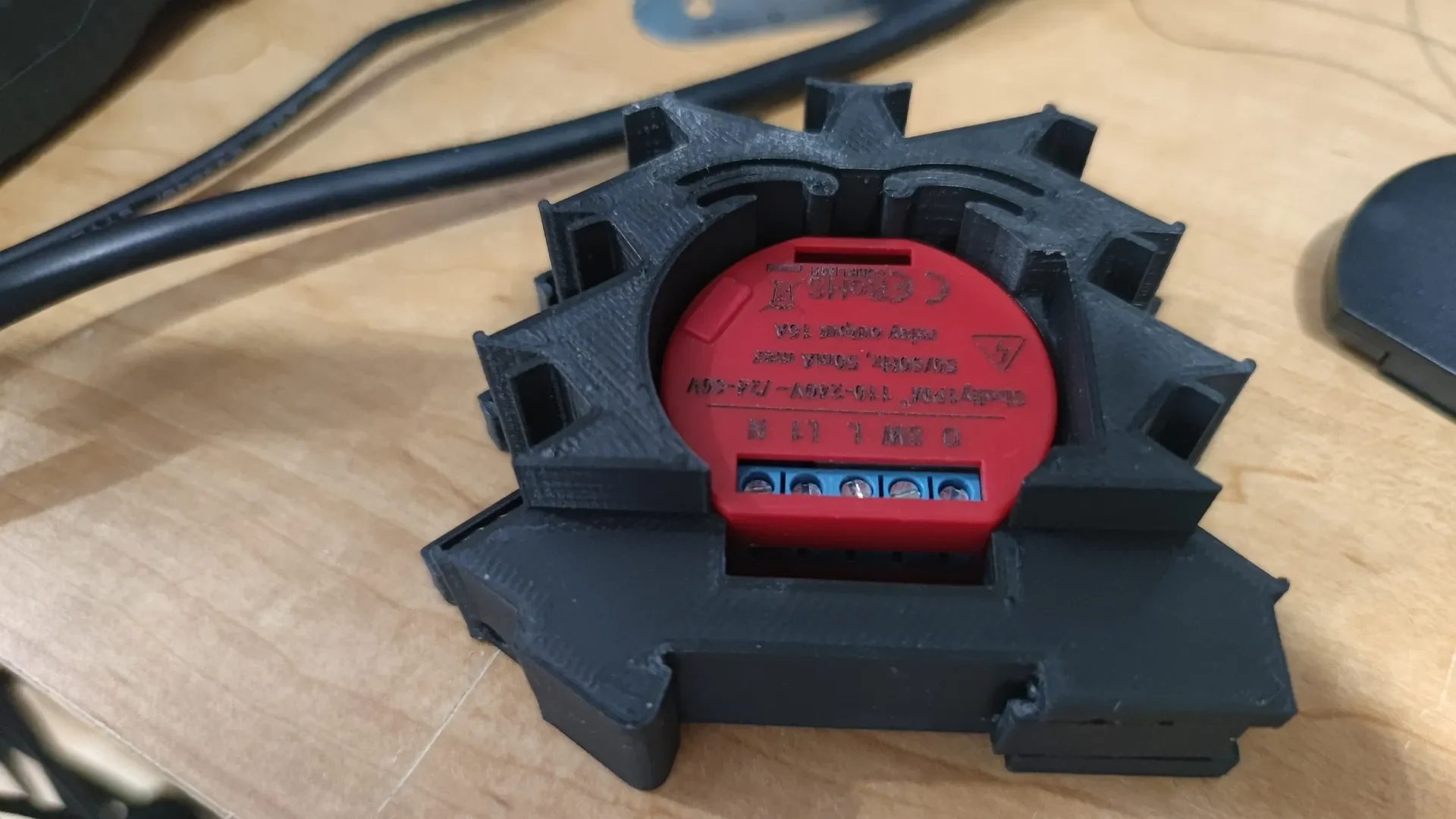

Добавлены узлы большего размера к натяжным держателям, так как я обнаружил, что держатель слишком вместительный, а старый 1/1PM надежно закреплен на месте.

Проводка Марка для держателя Шелли
https://www.printables.com/de/model/284123-shelly-din-mount-with-wago-221-terminals

Я напечатал это на станине taz4 60c, хот-энде 205c, используя матовый черный PLA Polymaker 2,85, нарезанный с помощью набора Cura Taz для тонких, 2 стенок, 3 лицевых сторон, 15% заполнения с коротким боковым окончанием. Принтер был настроен на скорость подачи 90%.

Если хотите/нужно, наслаждайтесь!
