Корпус датчика дождя

Корпус для модуля датчика дождя MH-RD, подобный этому:

https://www.az-delivery.com/products/regen-sensor-modul

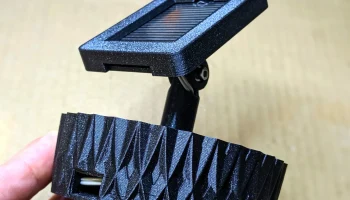

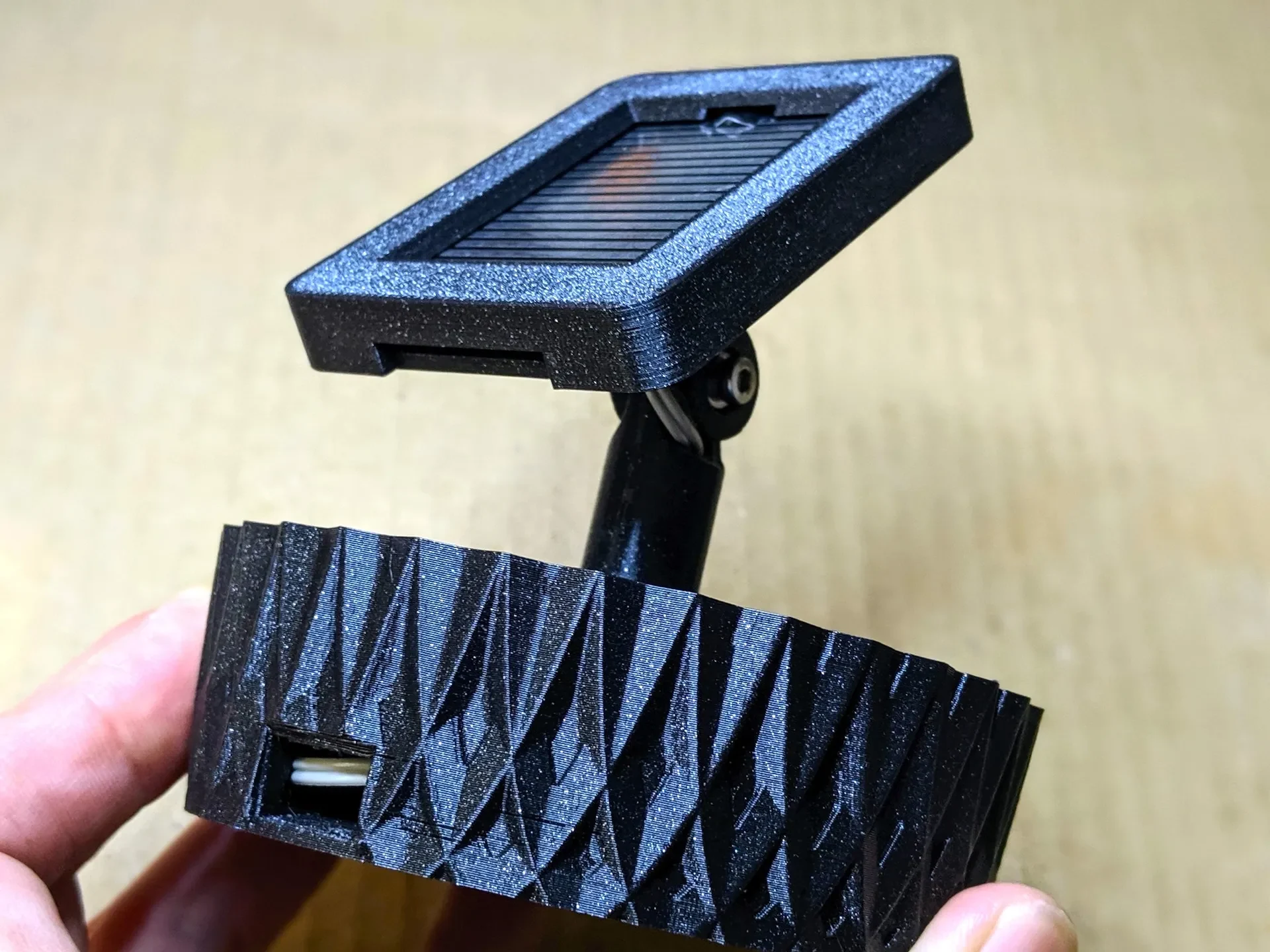

Базовый блок достаточно велик, чтобы вместить дополнительные датчики и микроконтроллеры. Также имеется прорезь для кабеля питания. Текстура поверхности основания взята из потрясающей ручки регулировки громкости мультимедиа Миколаса Зузы.

Файлы OpenSCAD включены, так что вы можете легко настроить проект в соответствии с вашими потребностями.

Распечатать инструкции

Корпус коробки и крышку сенсора я распечатал на текстурированном листе PEI. Я также использовал опоры для отверстия кабеля в корпусе. Возможно, они вам не понадобятся, но их легко удалить.

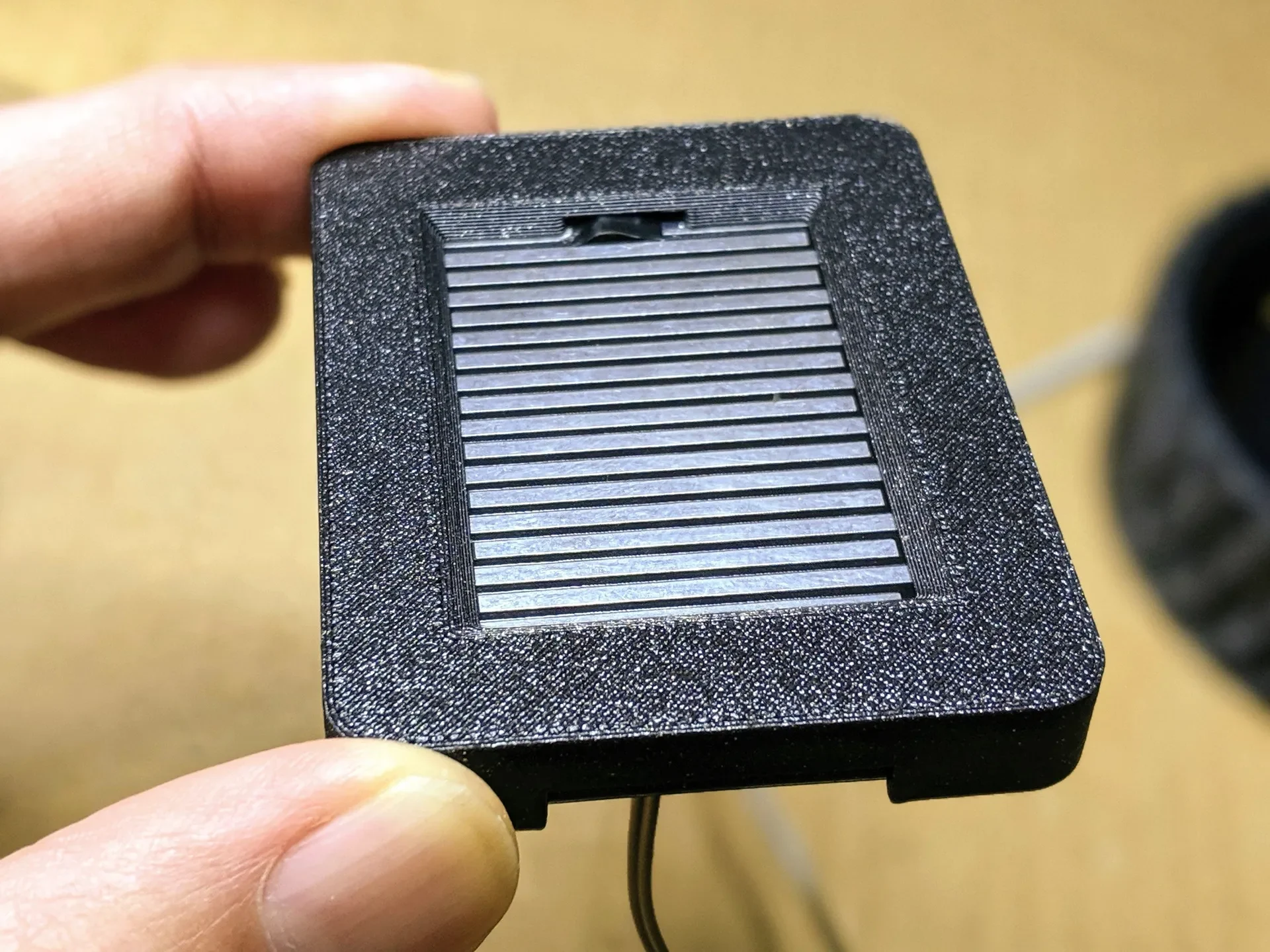

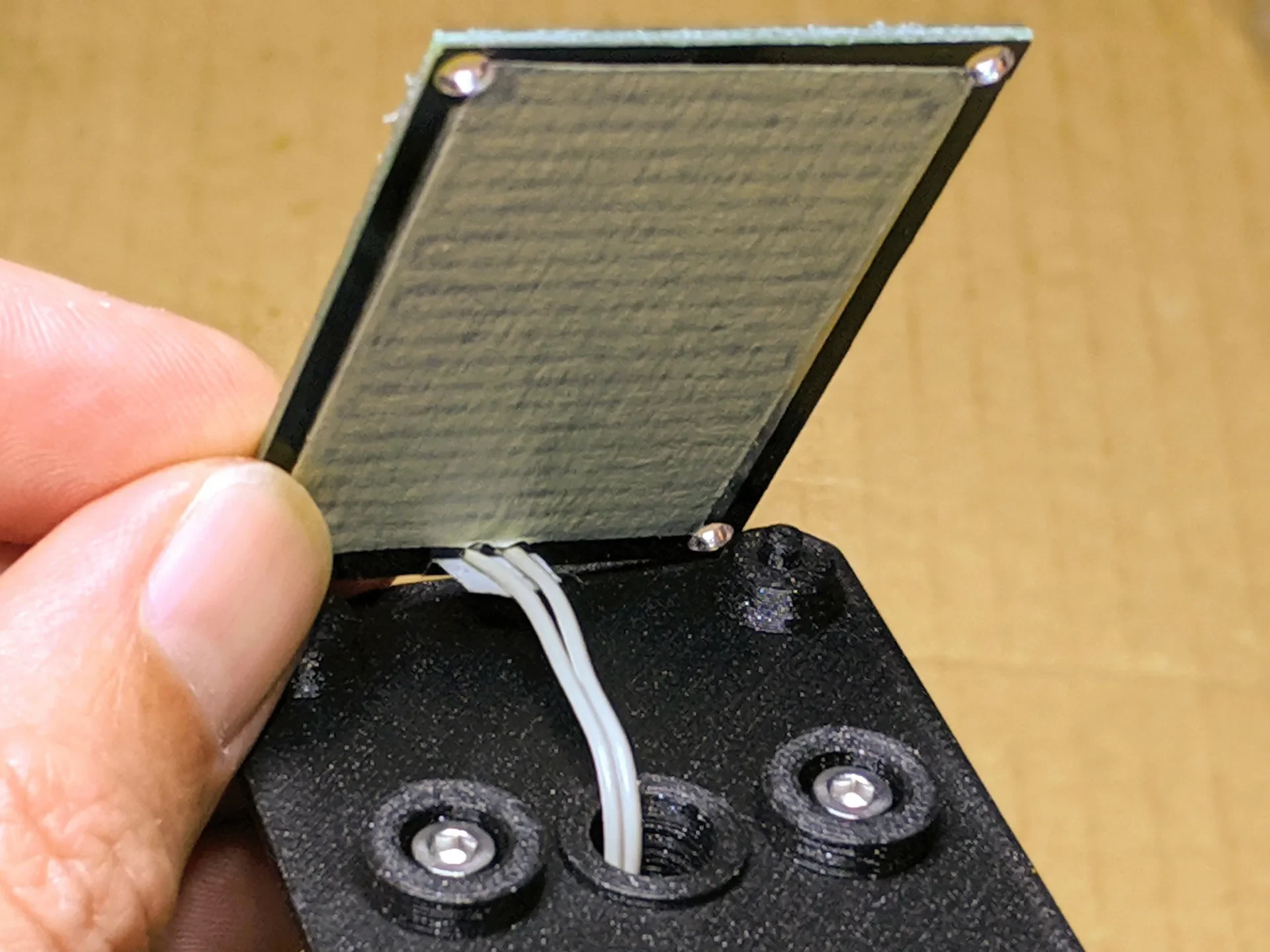

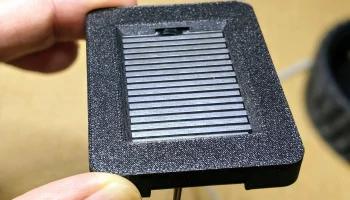

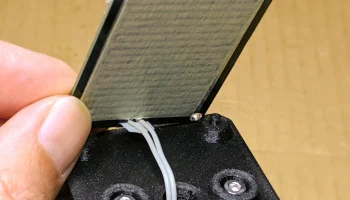

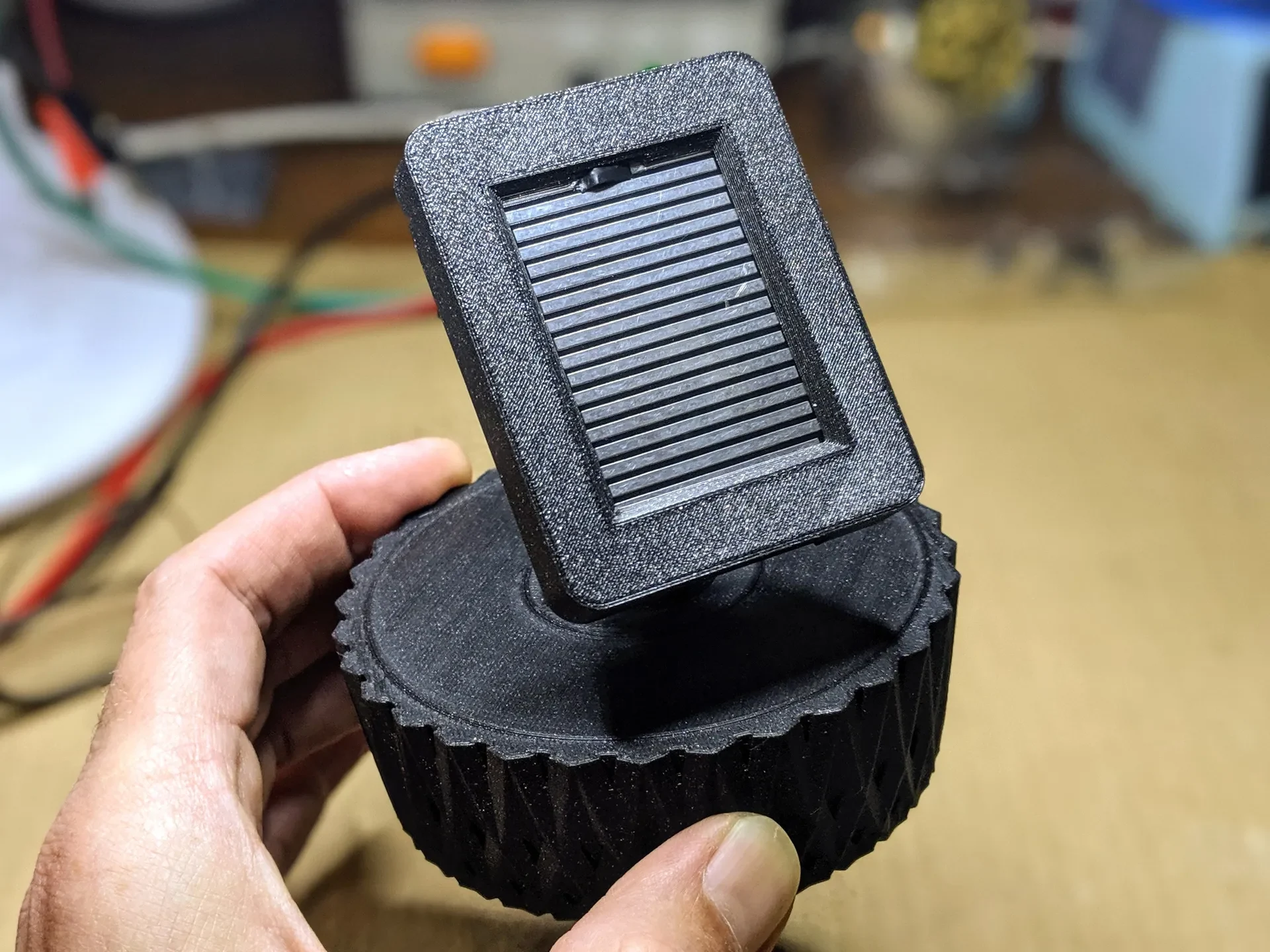

Снимите разъемы контактов с печатной платы датчика дождя и припаяйте кабель непосредственно к ней. Прикрутите небольшую опору к опорной пластине с помощью двух винтов M3x8 или M3x10, затем пропустите кабель через центральное отверстие и осторожно зафиксируйте печатную плату на пластиковых штырях. Обратите внимание, что крышка крышки датчика несимметрична: в верхней короткой кромке имеется вырез для разъема кабеля. Нижний короткий край имеет сливную щель.

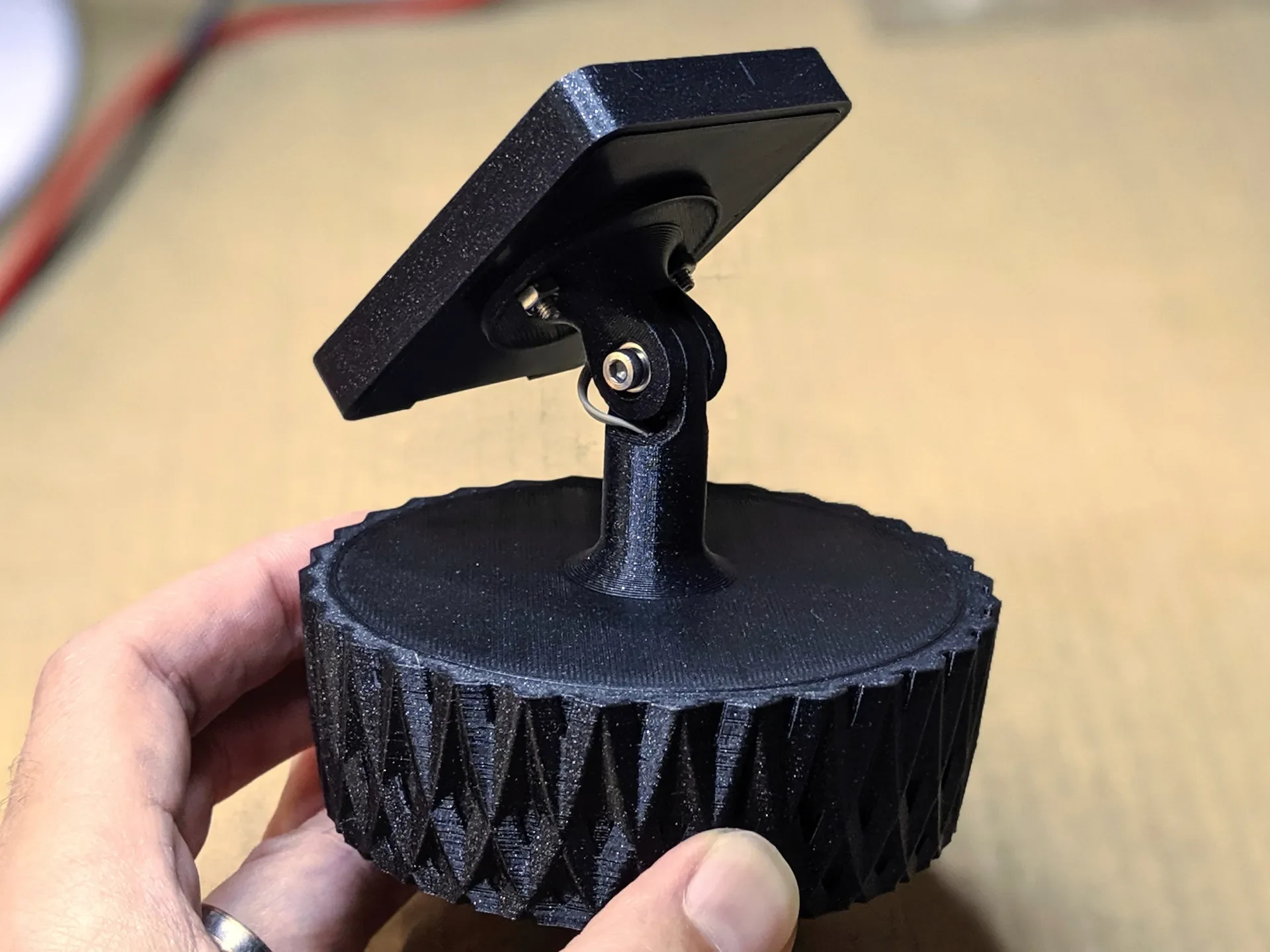

Используйте винт M3x14+ с двумя шайбами ​​в качестве шарнира для двух стоек.

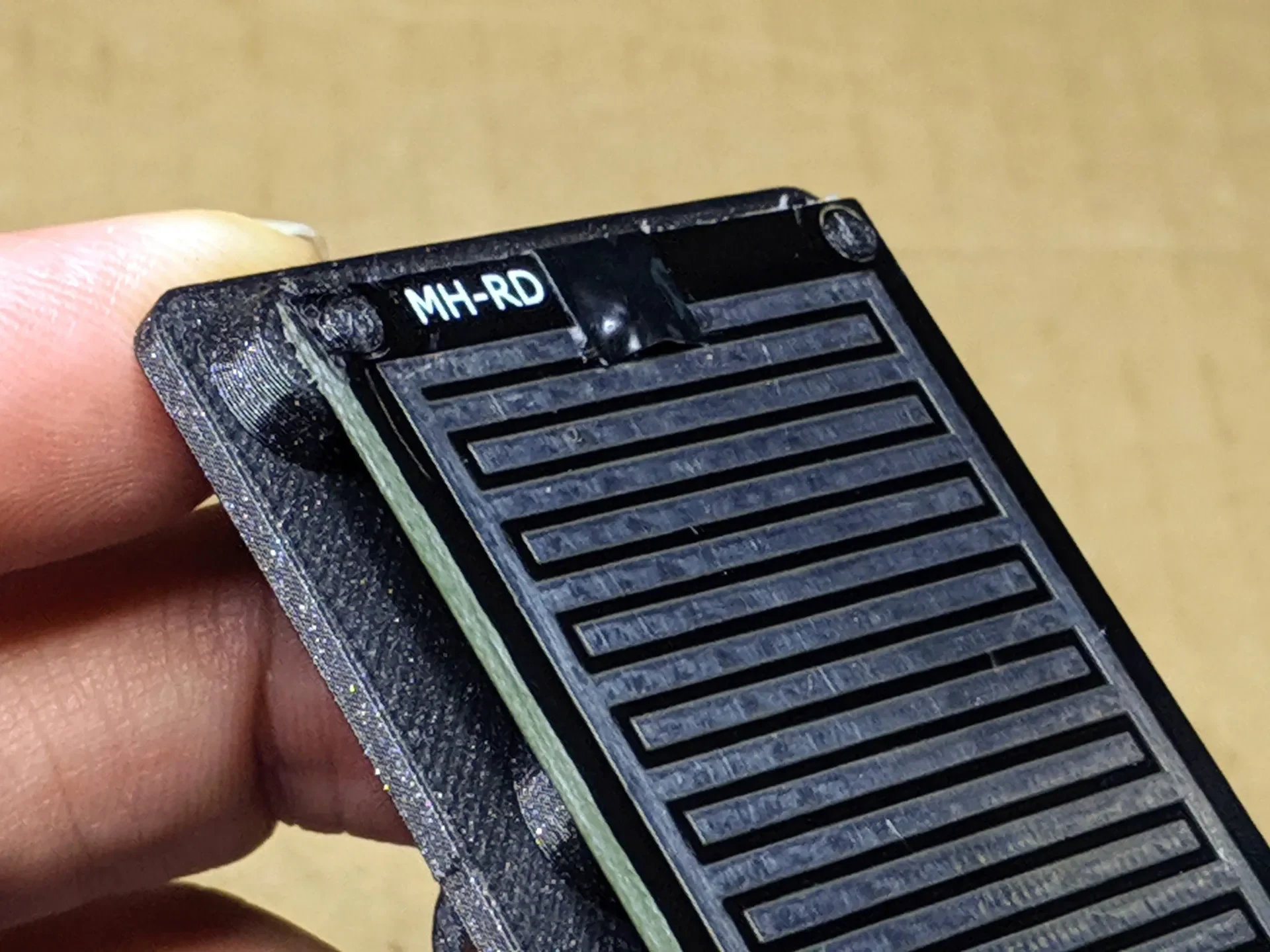

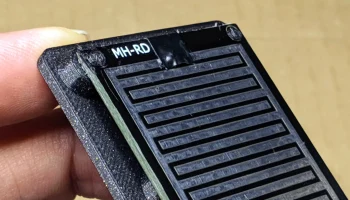

Возможно, вы захотите защитить нижнюю часть печатной платы датчика от коррозии, например. заклеив его липкой лентой. Как только верхняя поверхность обветрится, вы можете перевернуть печатную плату и снять ленту...
