ESP32 Max v1.0 Quad Корпус термопары с дисплеем

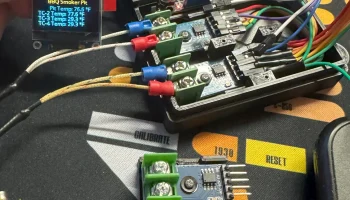

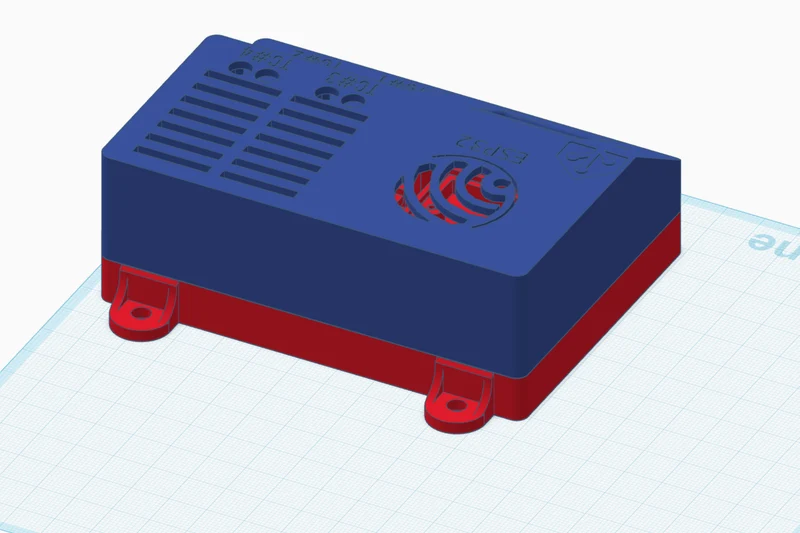

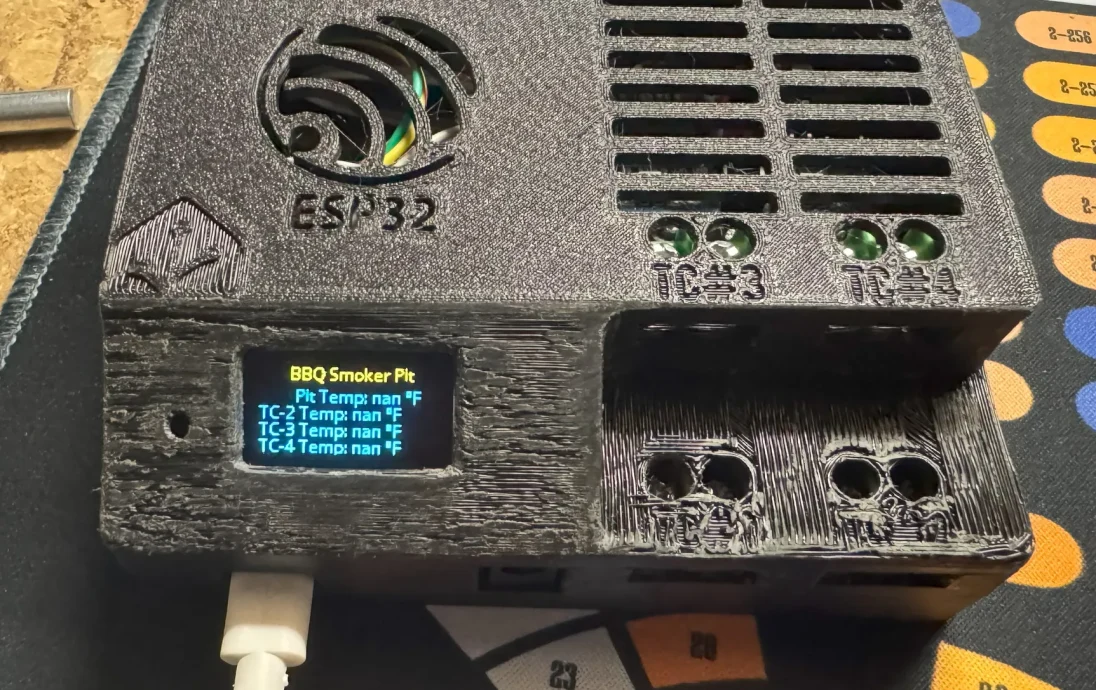

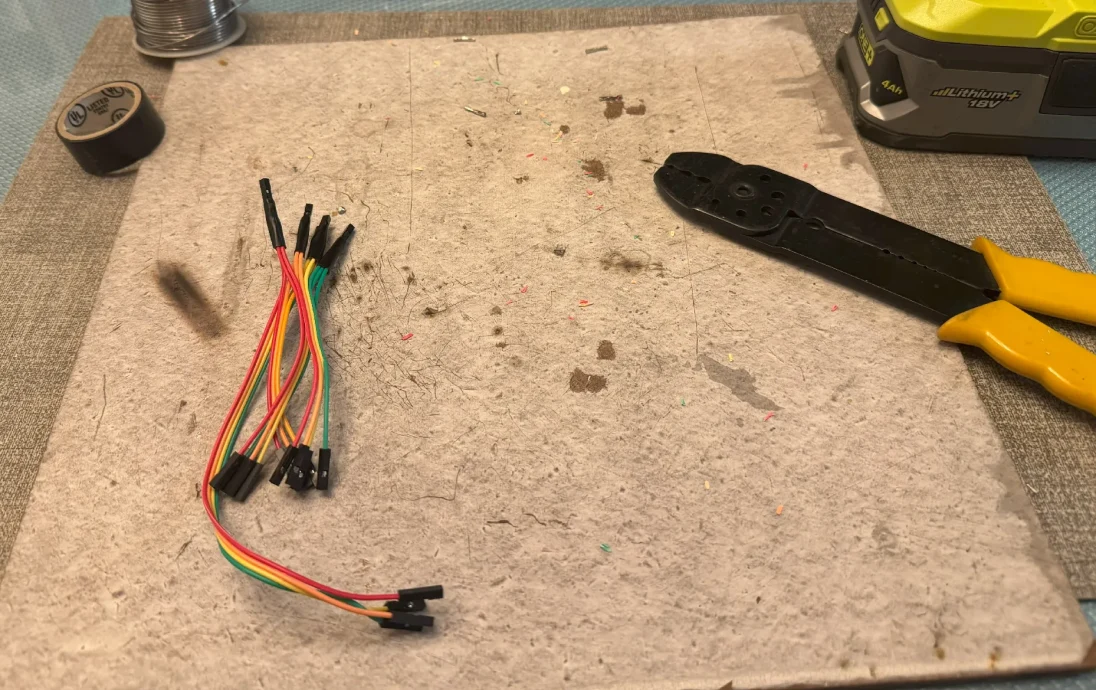

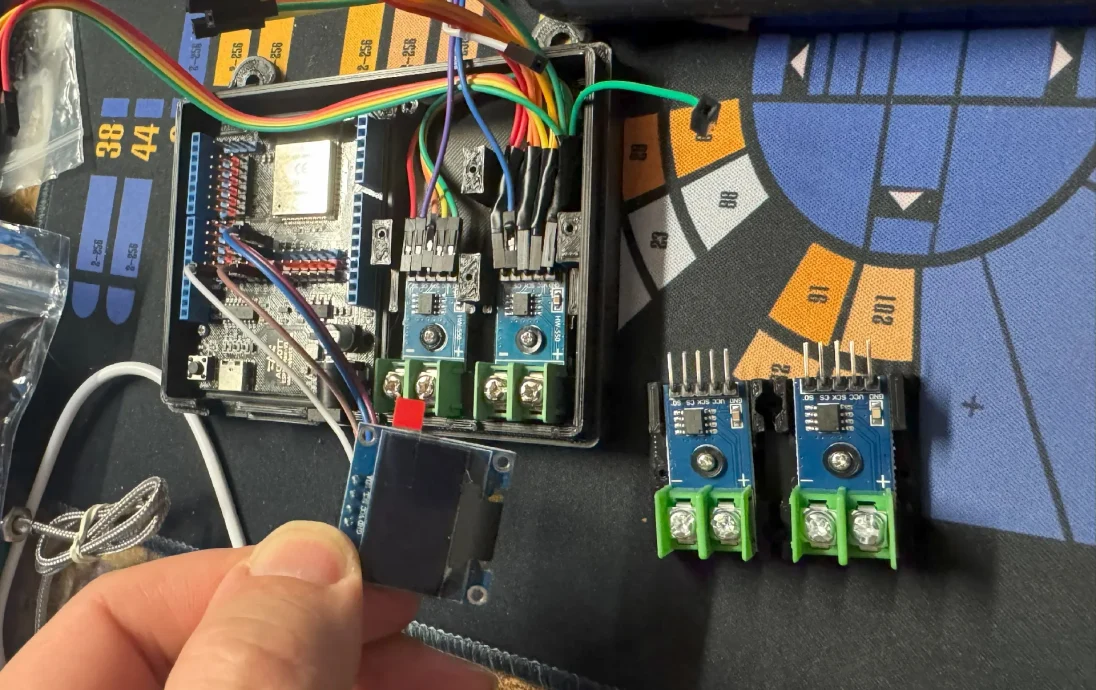

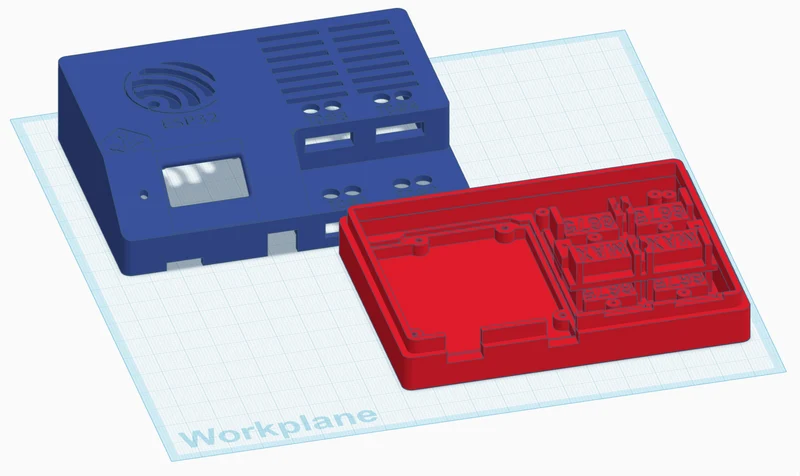

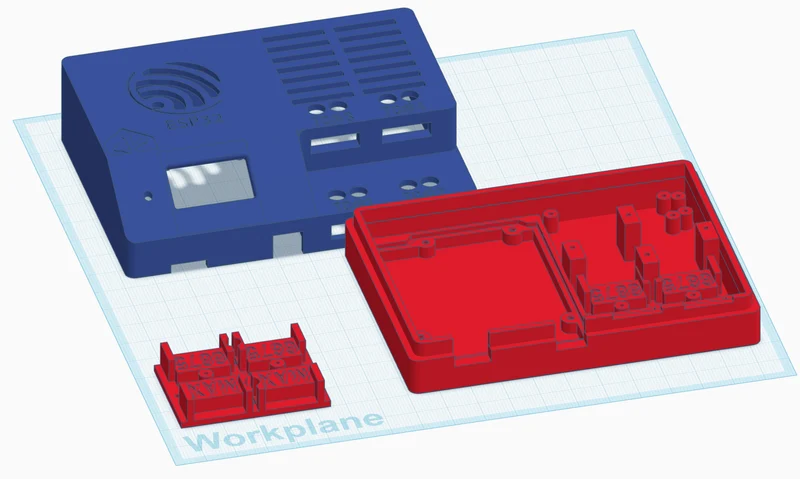

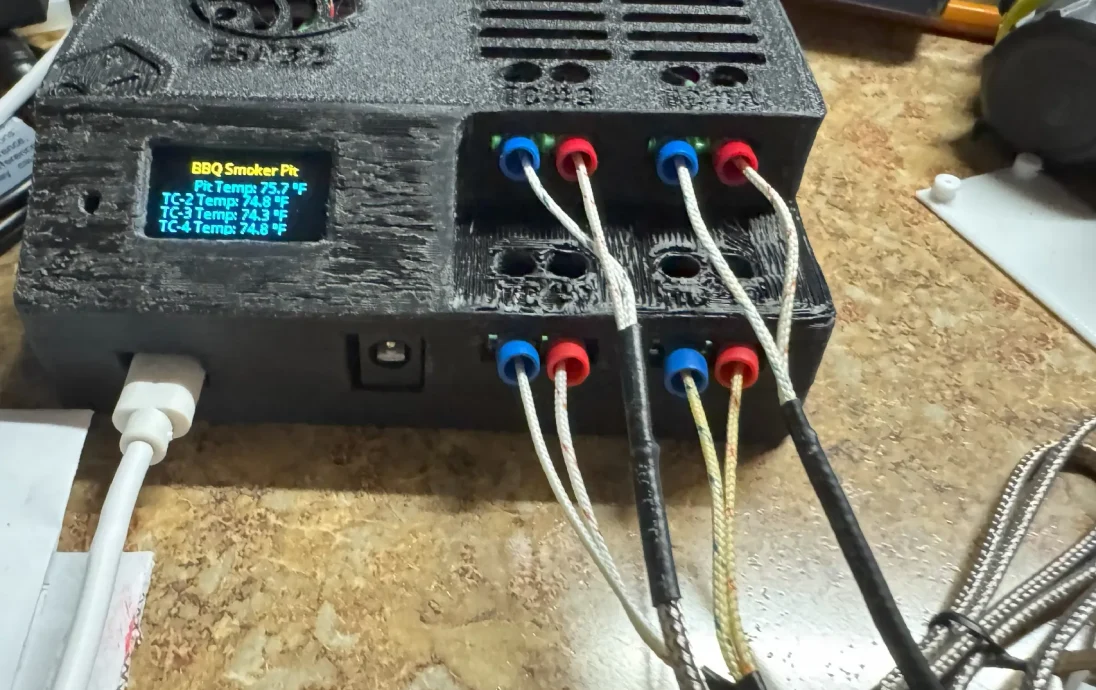

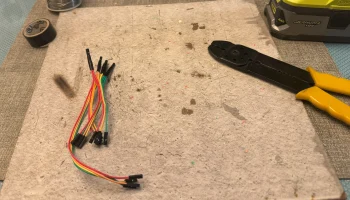

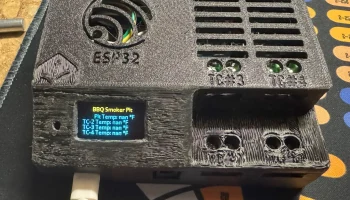

Это базовый блок для установки макетной платы ESP32 Max v1.0 и четырех одиночных модулей MAX6675 (шина SPI), совместимых с термопарами типа K и локальным дисплеем (шина i2c). Цель этого проекта заключалась в том, чтобы иметь возможность удаленно контролировать до четырех температурных датчиков/датчиков на коптильне для барбекю во время приготовления пищи посредством интеграции ESPHome в HomeAssistant. Подключение проводов относительно простое, но собрать жгут проводов (требуется пайка) было непросто, чтобы упростить объем проводки (каждый датчик MAX6675 требует 5 проводов: GND, VCC+, clk_pin, miso_pin, cs_pin). Модель имеет отверстия для доступа к проводам и винтам проводов термопары. ESP32 можно прошить с помощью ESPHome для работы с HomeAssistant. Крышка коробки плотно прилегает к основанию. Никакого оборудования или клея не требуется. Напечатайте плоско на рабочей пластине для крепления базового и вторичного модулей MAX6675, опоры не требуются. Крышка/крышка потребует ориентирования и печати с опорами. Я обнаружил, что печатать в перевернутом виде проще всего с минимальными опорами, но на некоторых поверхностях обложки поверхность выглядит шероховатой. Для крепления компонентов использовались винты M2x5 мм и стандартные перемычки для макетной платы (некоторые комплекты MAX6675 также поставляются с проводкой). Для фиксации модулей MAX6675 вам могут понадобиться шайбы, поскольку монтажное отверстие немного больше, чем головки винтов M2. Для этого я также включил быструю модель. Я также включил образец файла своего YAML-кода, совместимого с ESPHome.

Ссылки на используемые элементы ниже.

Плата разработки ESP32 Max v1.0

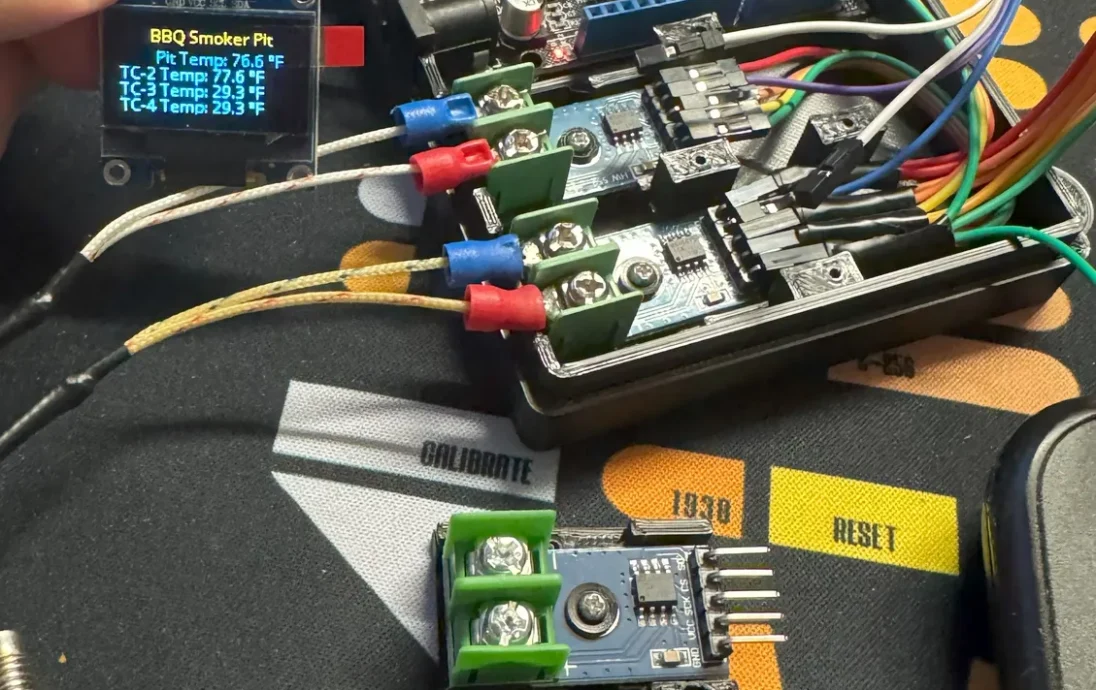

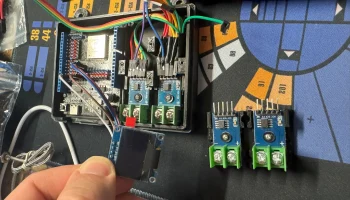

Модуль MAX6675 + датчик TC типа K

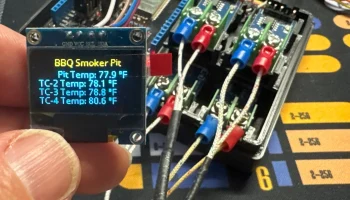

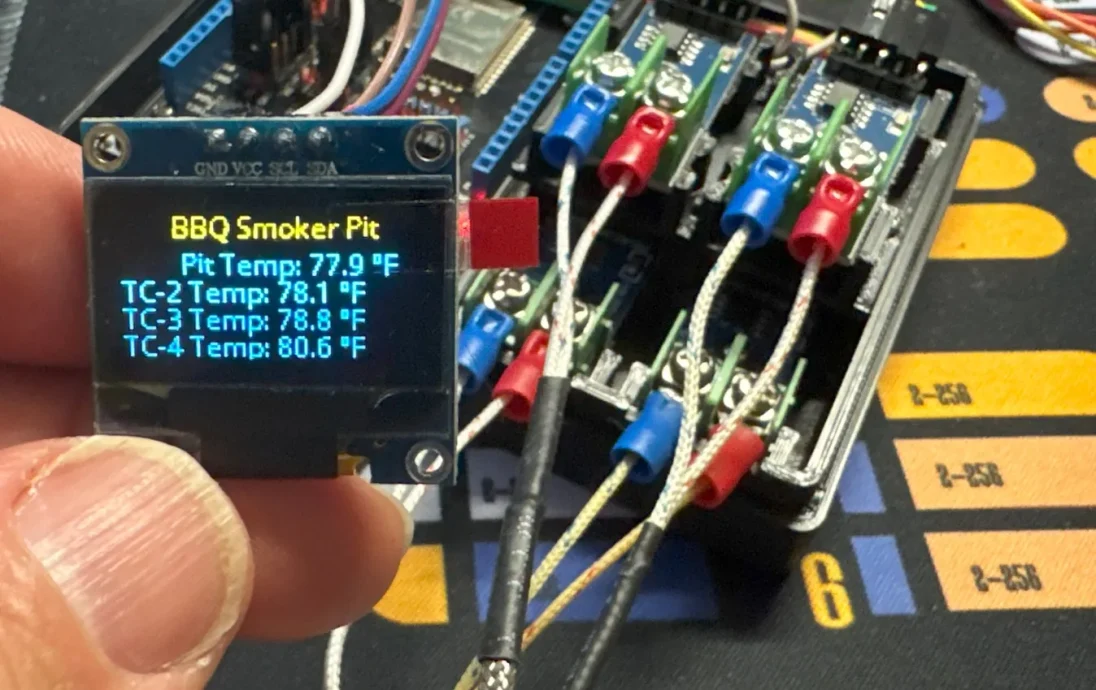

SSD1306 Дисплей 128 x 64 пикселей (синий/желтый)
Саморезы M2x5mm из нержавеющей стали
Перемычки для макетной платы
