Адаптер для выключателя света Sensy1 Pro........

Это настенное крепление для аппаратной версии устройства sensy-one esp32 версии 1.0. Благодаря этому вы можете установить устройство в розетку и подать на него питание, что позволит осуществлять мониторинг всей комнаты в зависимости от розетки, в которой оно находится. В этом принтере имеется вырез для установки дополнительного модуля S1 Pro C02, позволяющего получать более точные показания.

Такая конструкция выводит на переднюю панель как датчик освещенности, так и WLED-свети��ьник.

Настройки печати:

Печать должна выполняться со 100% прямолинейным заполнением, чтобы уменьшить отклонения внутри корпуса датчика и добиться максимальной точности.

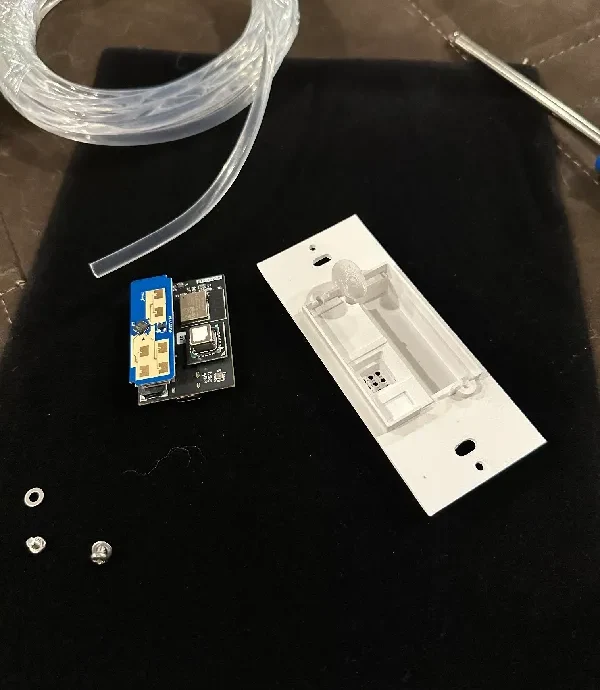

Дополнительное оборудование:

2 винта M3x4
2 шайбы M3
Оптоволоконный кабель 5 мм
Адаптер питания ��еременного тока на USB-C, который можно разместить внутри розетки.
Небольшой кабель USB-C — USB-C, желательно с переходником на 90 градусов.
Прямое лезвие для чистых разрезов оптоволоконного кабеля.

Инструкции по сборке:

Распечатайте деталь, желательно белым PETG.

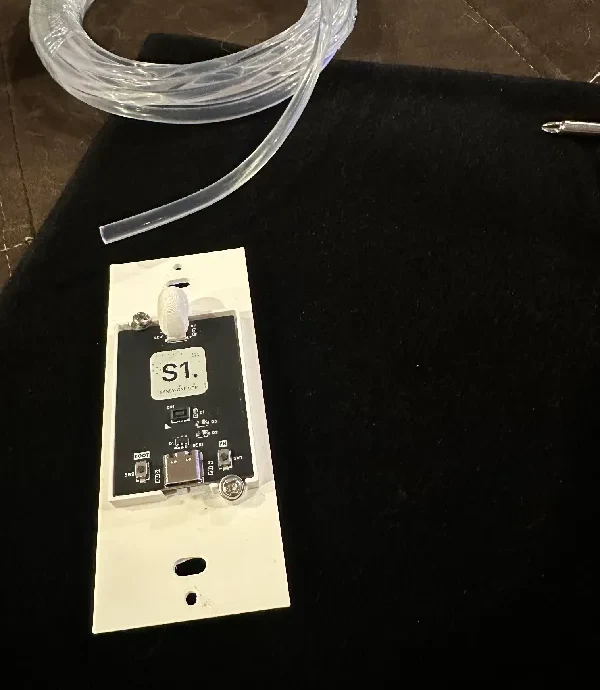

Вставьте оборудование S1 Pro в точку крепления корпуса.

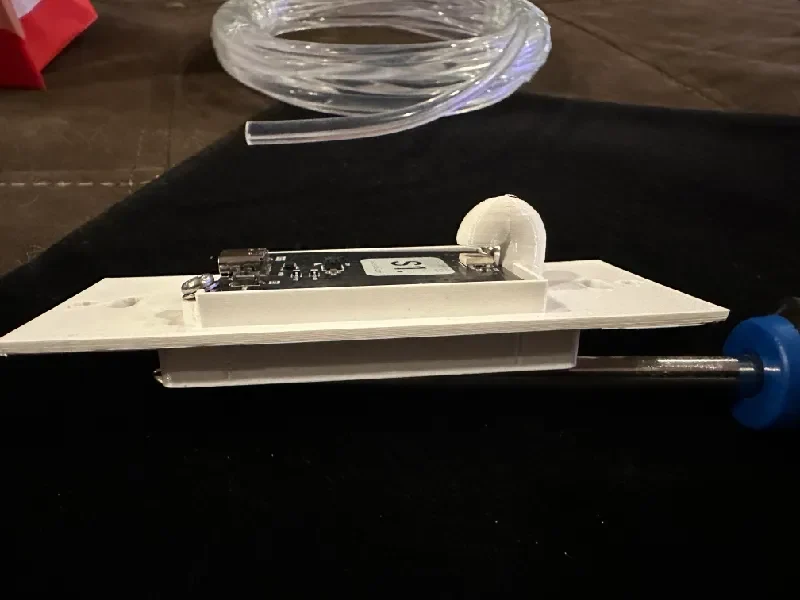

Закрепите ��ва винта M3x4 с шайбами ​​на задней части аппаратного обеспечения устройства S1 Pro. Не перетягивайте.
Вставьте оптоволоконный кабель длиной 5 мм в два оконных отверстия на передней панели. Более длинная изогнутая часть НЕ требует, чтобы вы полностью вставляли волокно внутрь устройства, но чем дальше вам удастся вставить эту часть, тем ярче будет свет. Используйте бритвенное лезвие с прямой кромкой, чтобы аккуратно разрезать оптоволоконный кабель на поверхности коробки.
То же самое касается датчика LUX прямо внизу. Чтобы добиться эффективности, его не обязательно вводить до конца.

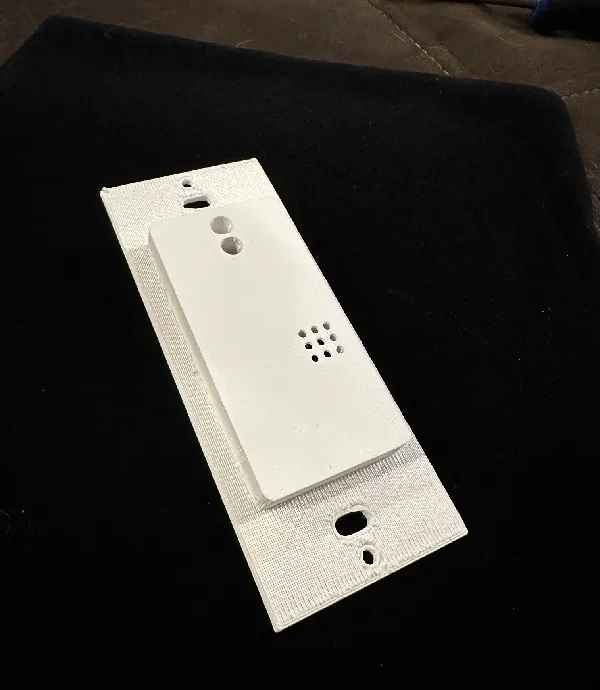

Установите адаптер переменного тока на USB-C в розетку, подключите кабель USB-C к лицевой панели и прикрепите напечатанную лицевую панель к стене.

Примечание:

Эта конструкция не была проверена и не одобрена с использованием каких-либо стандартов какой-либо конкретной страны. При использовании этой распечатки вы должны понимать свои собственные правила электробезопасности и местные правила.

Журнал изменений обновления модели:

— 24 ноября 2025 г.: добавлены 4 новых отверстия, открывающих доступ к BME688.
