LowRider 3 CNC - крепление Makita серии 700 и съемный пылеза

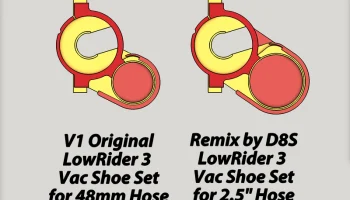

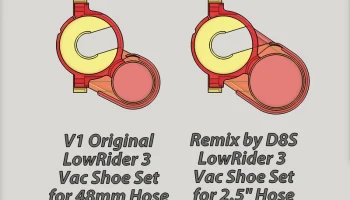

Этот ремикс предназначен для того, чтобы к LowRider 3 можно было прикрепить вакуумный шланг диаметром 2,5 дюйма (вместо ~ 48 мм, как в оригинальных деталях).

Я усердно работал, чтобы соответствовать стилю и функциям превосходной оригинальной работы Райана, изменив лишь необходимый размер шланга.

Кроме того, теперь у меня есть сопутствующий ремикс: LowRider 3 — подвеска для шланга, модифицированная для вакуумного шланга диаметром 2,5 дюйма. Если вы планируете использовать это, вы также можете использовать его.

Печать такая же, как и в оригинале (цитирую Райана):

«Печать с заполнением 30%+… Вакуумный шланг имеет кабельную стяжку на верхнем креплении инструмента и одну на верхней части сердечника. Сначала может потребоваться немного усилий, чтобы застегнуть шланг на молнию, но вскоре он будет соответствовать изгибам и оставаться на месте. Нижний пылезащитный башмак представляет собой конструкцию с защелкой, которая позволяет легко менять инструменты и добраться до цанги. Два отпечатка крепления инструмента, по одному сверху и снизу».

Часто задаваемые вопросы:

Вопрос: Изменилось ли «кольцо» крепления инструмента по сравнению с оригиналом?

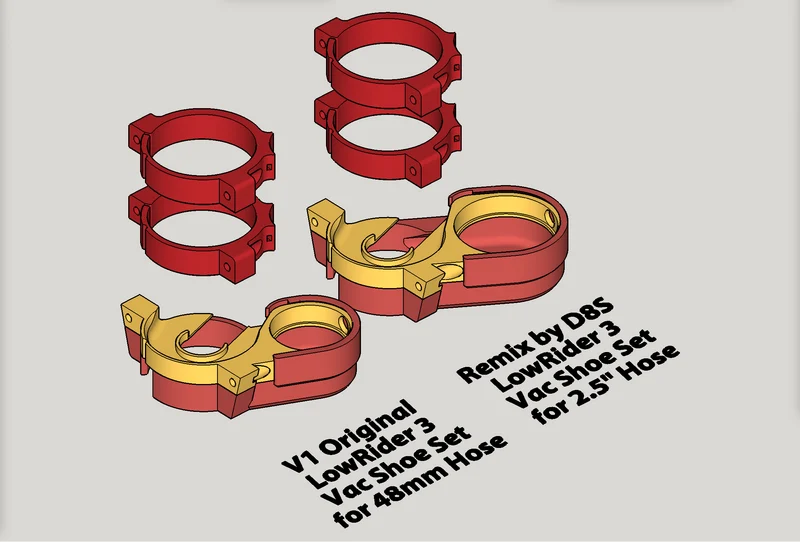

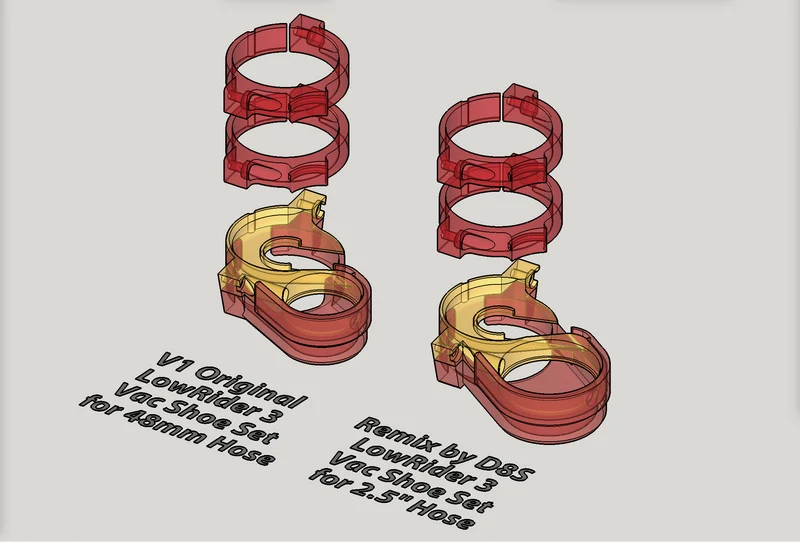

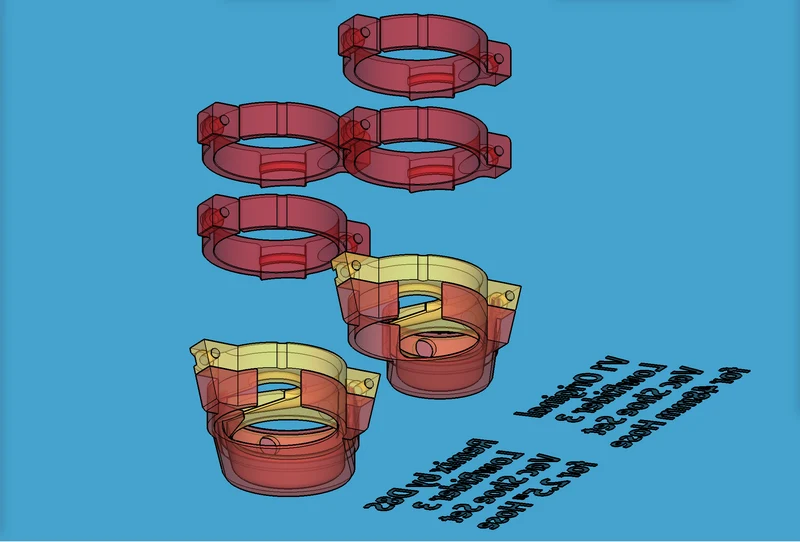

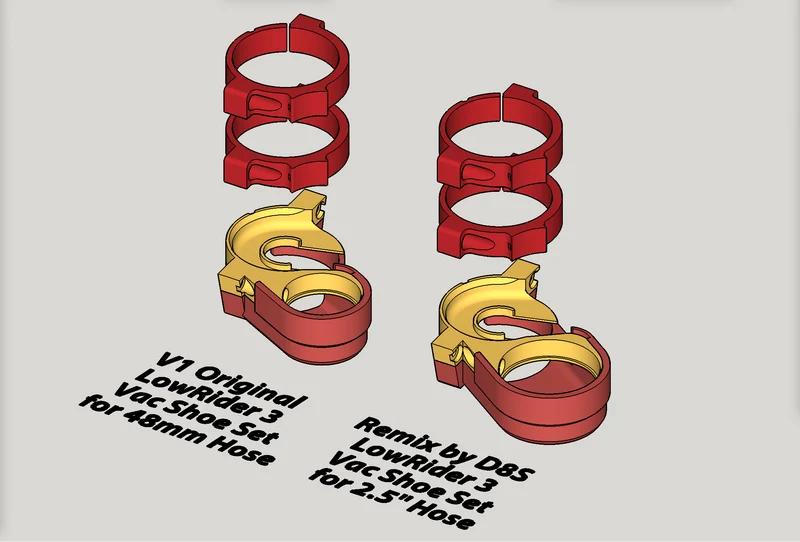

А: Да. В ремиксе все три части претерпели изменения. Если вы внимательно посмотрите на крепление для инструмента, вы увидите, что часть, к которой привязывается молния шланга, выступает из другого положения на кольце, а кривизна выступа отредактирована, чтобы соответствовать большему диаметру шланга диаметром 2,5 дюйма.

Вопрос: Нужно ли мне распечатать два «кольца» для крепления инструмента, как в оригинале Райана V1?
А: Да. Как упоминалось выше, цитируя Райана: «Два отпечатка крепления инструмента, по одному сверху и снизу».

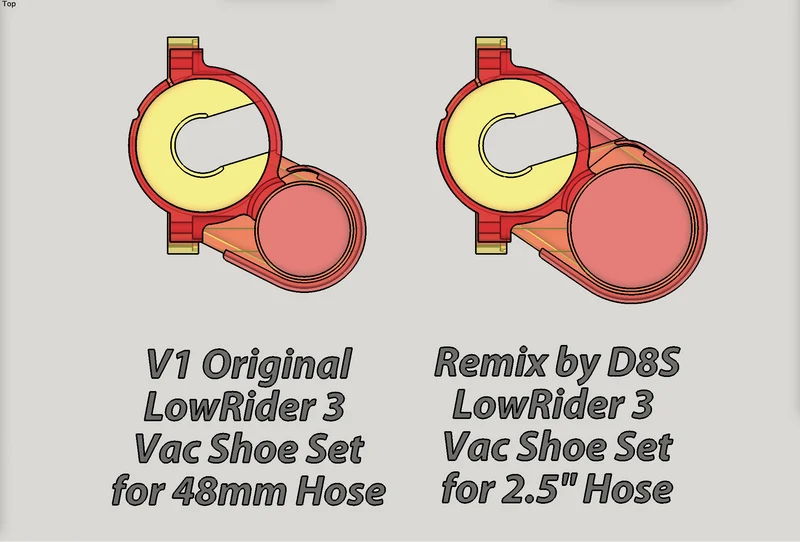

Вопрос: Каков внутренний диаметр (ID) отверстия (шлангового патрубка)? Какой внешний диаметр (НД) конца шланга подойдет?
A: Отверстие (отверстие для шланга) составляет 62 мм (внутренний диаметр). Мой вакуумный шланг Vacmaster (номинальный диаметр 2,5 дюйма) имеет длину примерно 61,75 мм и идеально подходит. Фактическое преобразование 2,5 дюймов в миллиметры составляет 63,5 мм. Фактические размеры шлангов различаются в зависимости от марки. Сначала измерьте свой, чтобы знать наверняка. Возможно, вам придется перемешать его, чтобы он подходил к вашему шлангу, или разработать для него адаптер.
