Магнитный ящик для хранения (OpenSCAD)......

Обновить

Этот дизайн заменен ремиксом Версии 2.

-----------------------------------------------------------

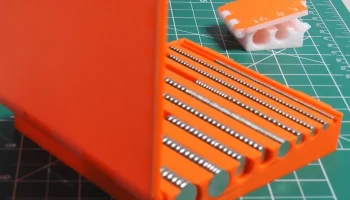

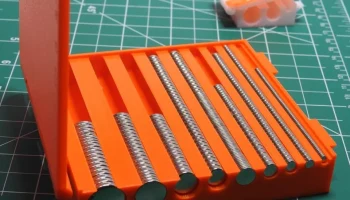

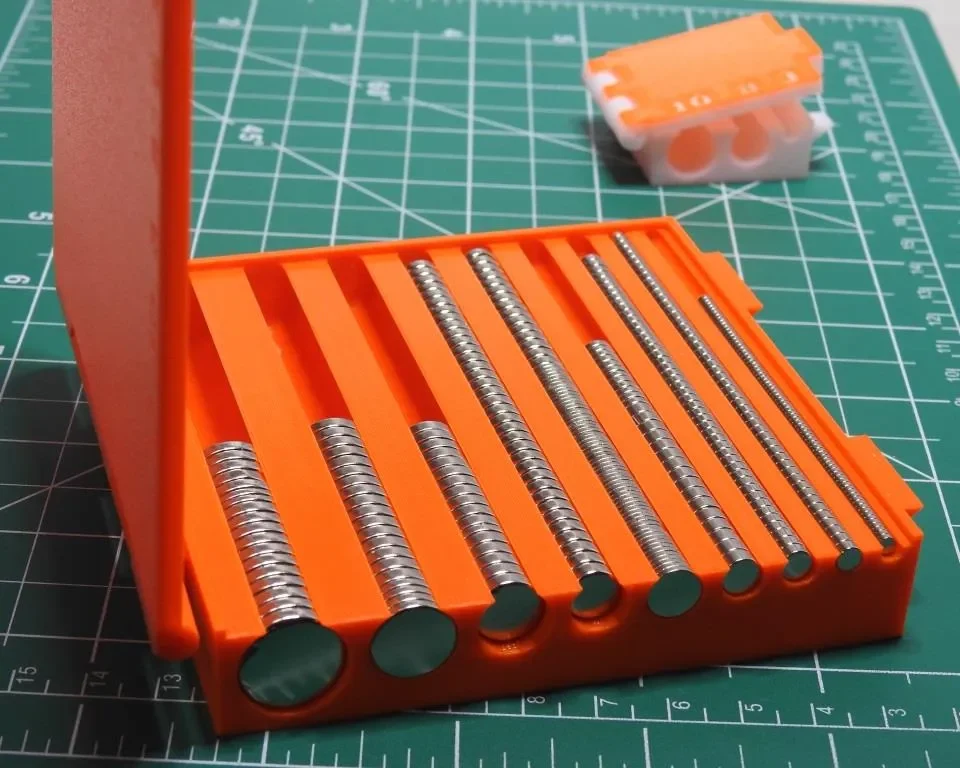

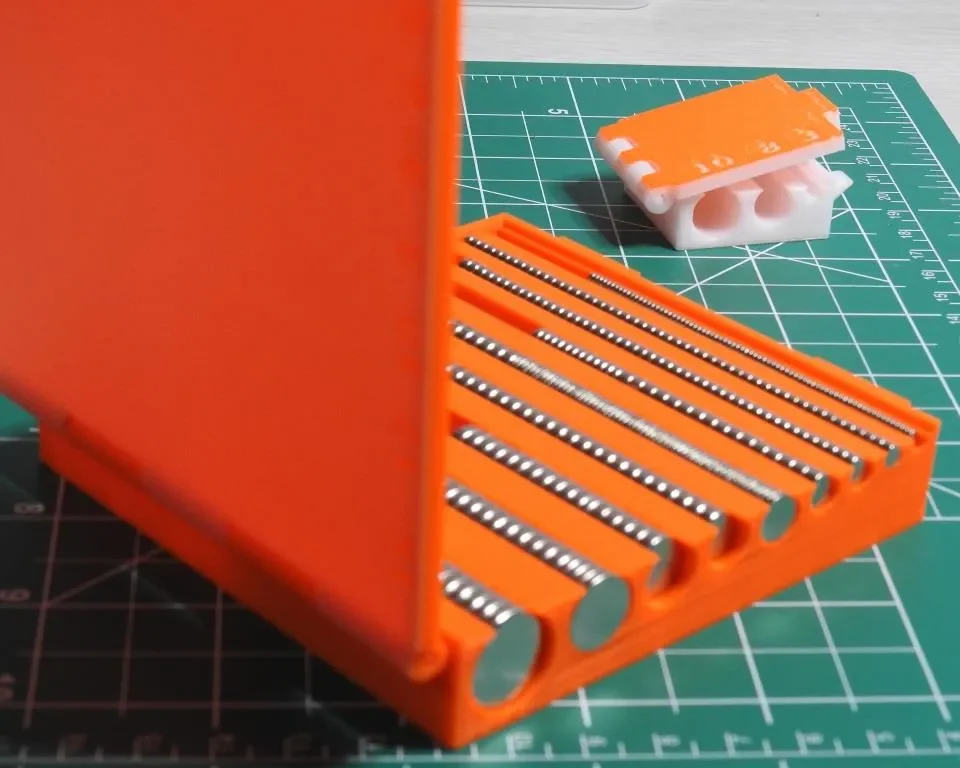

С помощью этого генератора OpenSCAD вы можете создать собственный ящик для хранения магнитов.

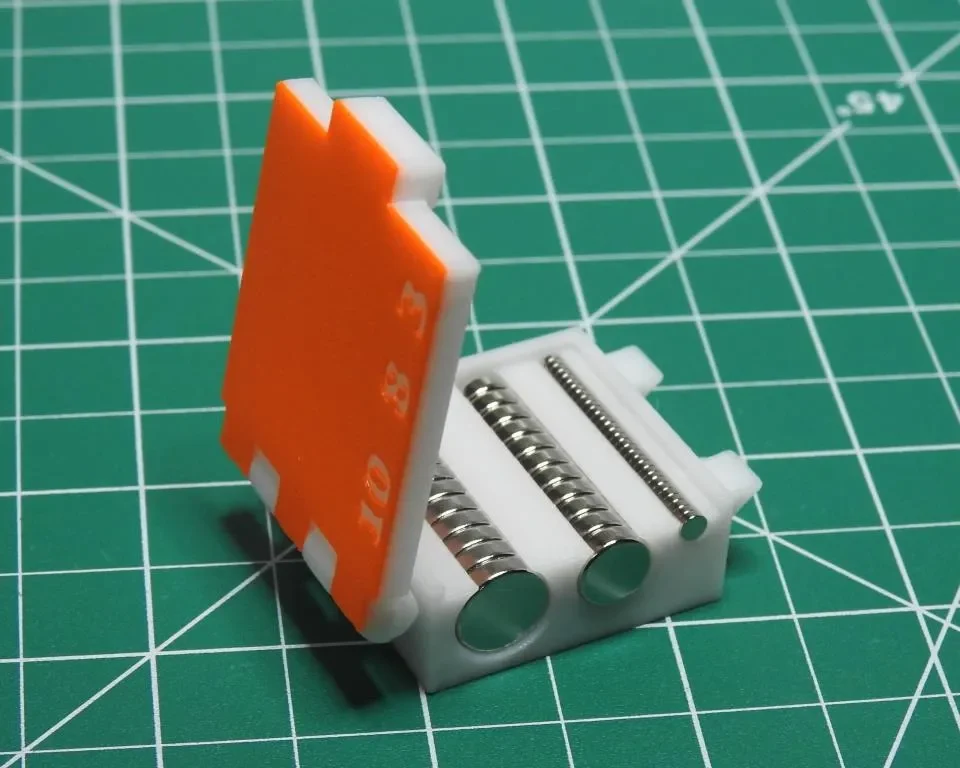

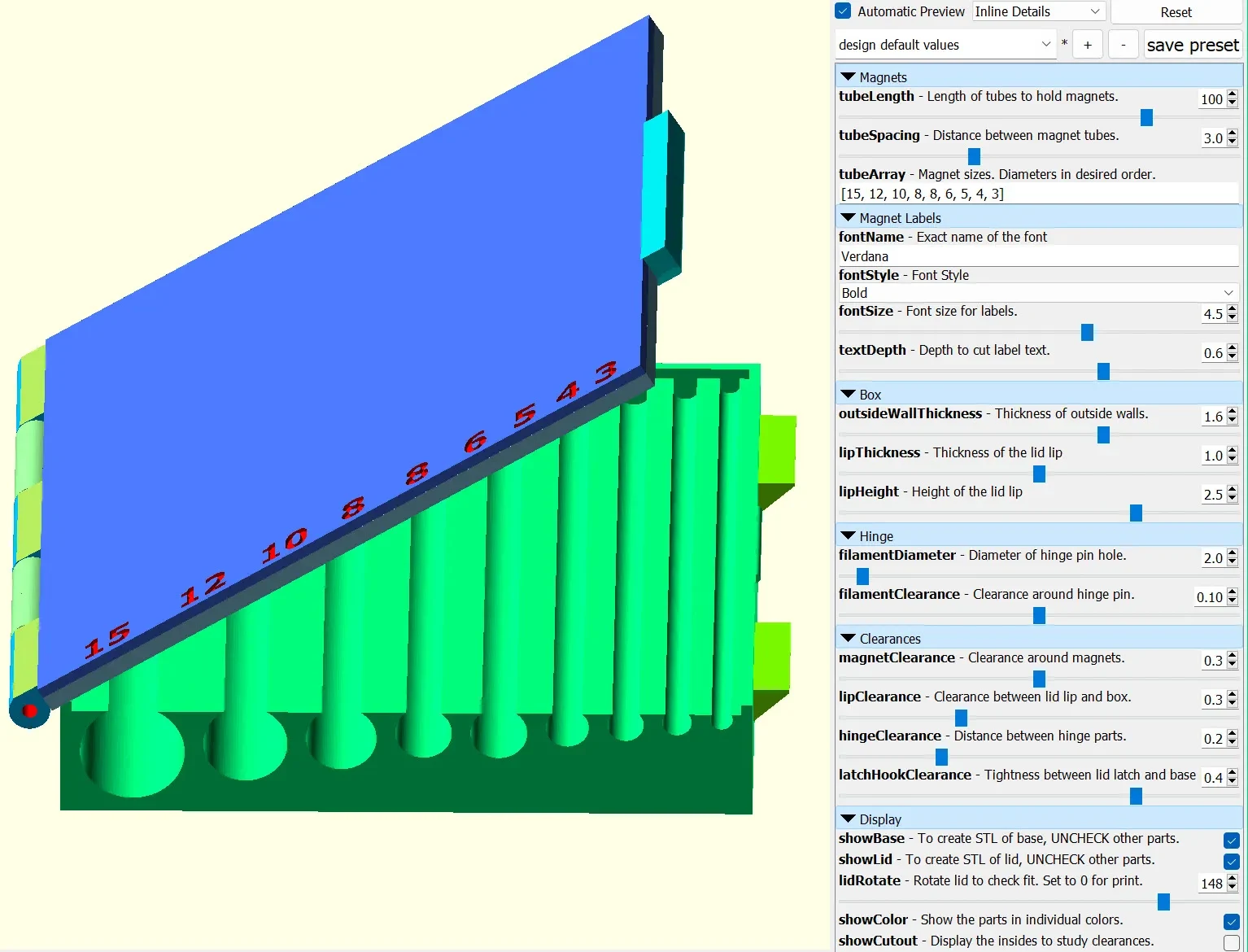

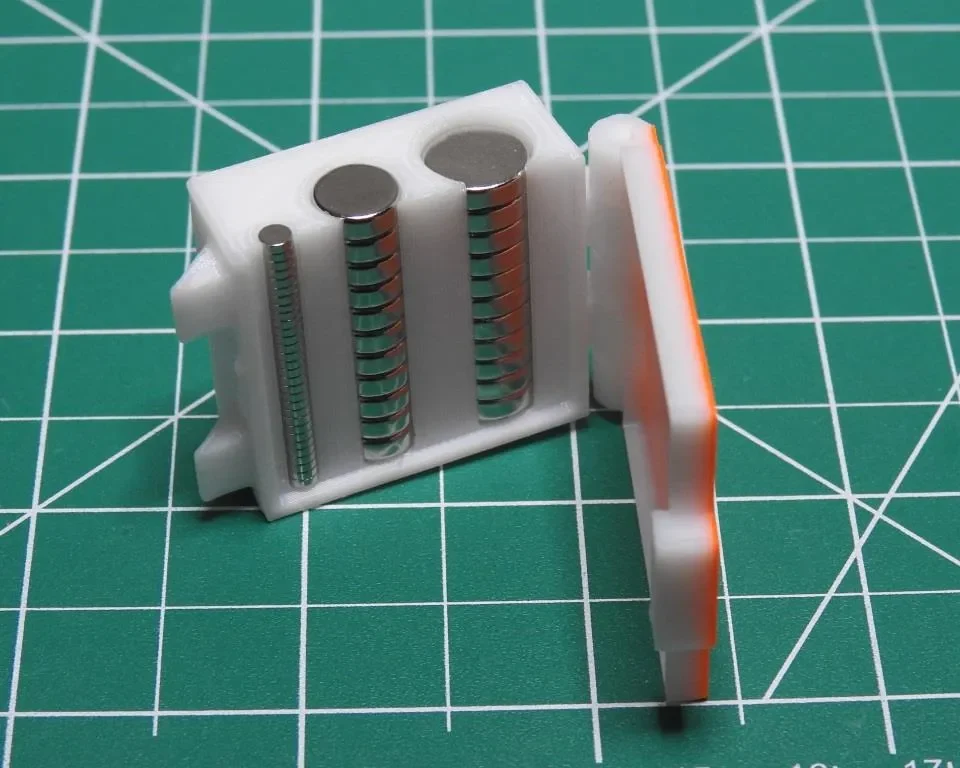

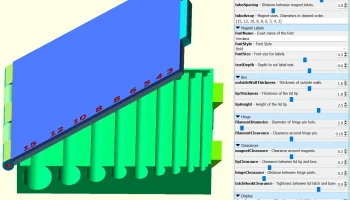

Чтобы использовать его, просто установите размеры магнита:

Длина коробки определяется самой длинной стопкой магнитов. {Моя коробка в прилагаемых файлах 100мм.}
Эта ширина коробки задается автоматически списком ваших магнитов. Введите список диаметров магнитов (через запятую) в нужном порядке и установите расстояние между ними. {Моя коробка во включенных файлах использует 15,12,10,8,8,6,5,4,3 с интервалом 3, всего около 100 мм.}
Высота коробки автоматически устанавливается в зависимости от диаметра вашего самого большого магнита.

Вы можете дополнительно настроить коробку с помощью следующих параметров:

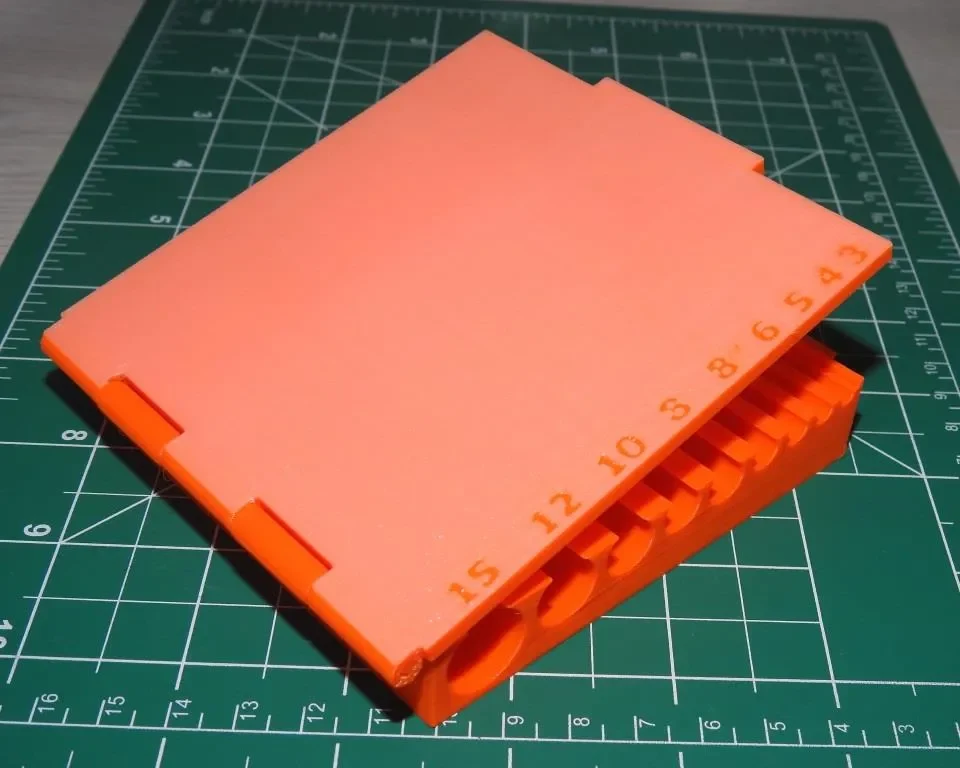

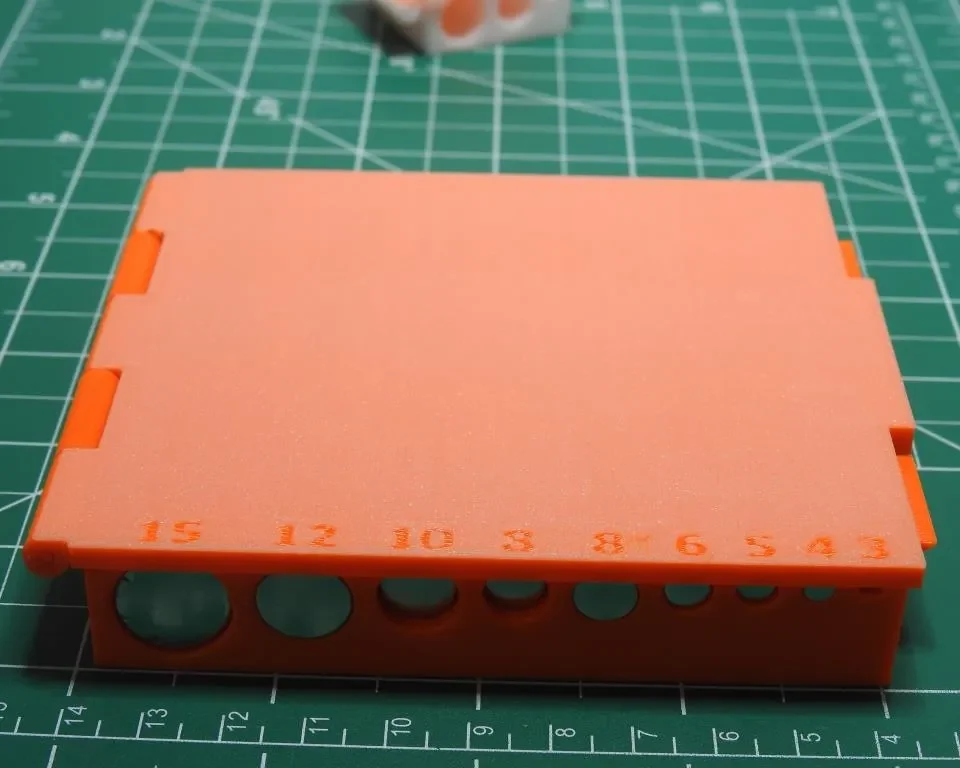

Выберите шрифт, размер и стиль этикетки на крышке.
Установите высоту выступающего выступа, чтобы магниты оставались внутри коробки с закрытой крышкой.

Некоторые дополнительные настройки:

Установите другой диаметр шарнирного пальца.
Установите все критические зазоры.

И некоторые вспомогательные средства для дизайна:

Поверните крышку, открывая и закрывая ее, чтобы убедиться, что она подходит.
Используйте функцию выреза для проверки зазоров.
Отмените выбор крышки или основания по отдельности, чтобы четко видеть каждую часть.

Когда вы будете готовы создать файлы STL, вам нужно повернуть крышку и выбрать основание и крышку по отдельности.

Примечание о нарезке

Область шарнира должна быть сплошной — в PrusaSlicer установите «пороговую область сплошного заполнения» как минимум на 200 (см. мой файл 3MF).

Печать заметки

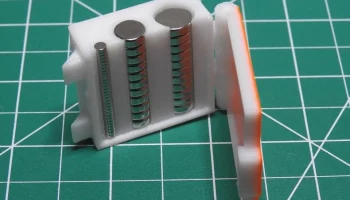

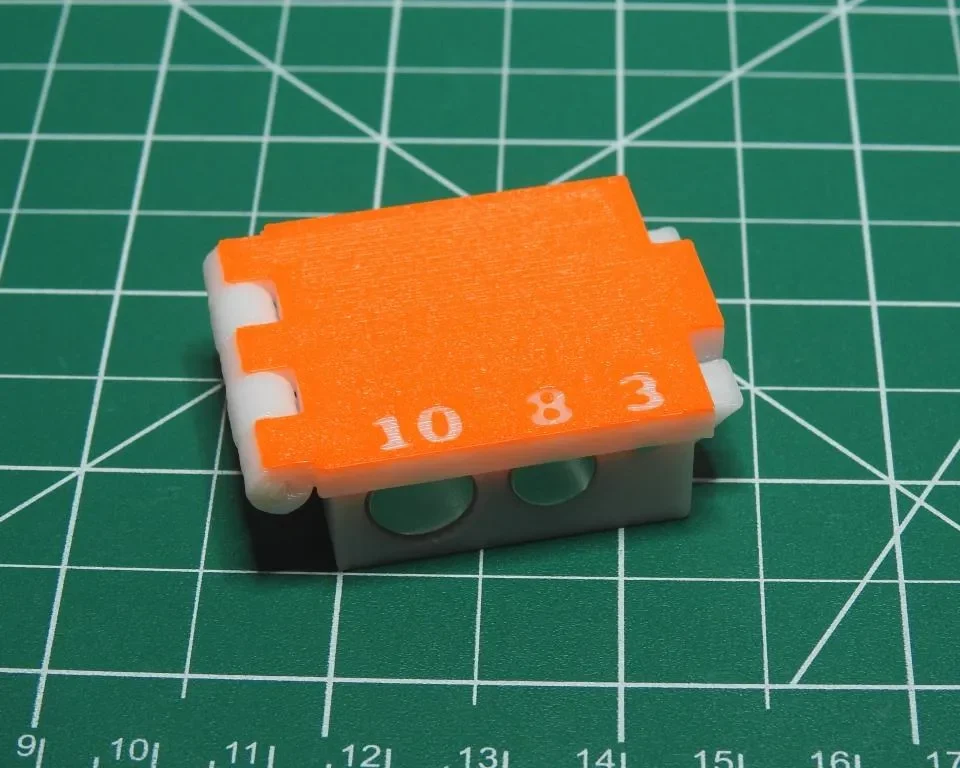

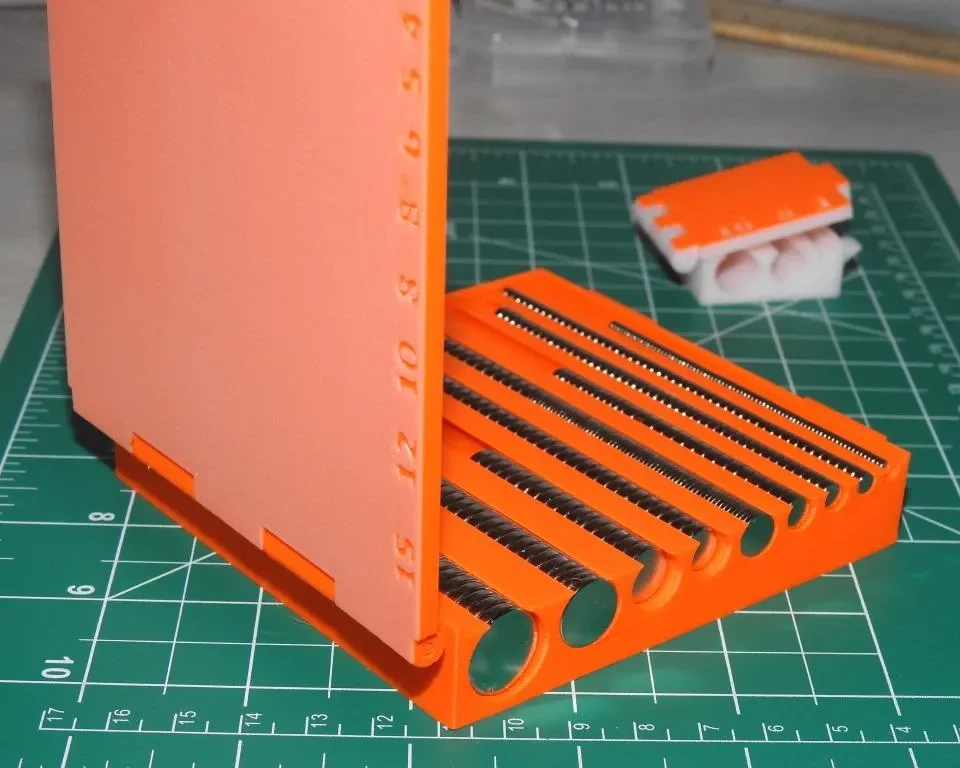

Я сделал свою с двухцветной крышкой, чтобы этикетки с размерами были видны. Я использовал глубину шрифта 0,6, но для светлого цвета над темным, вероятно, можно было бы использовать большее значение.

Примечание к дизайну

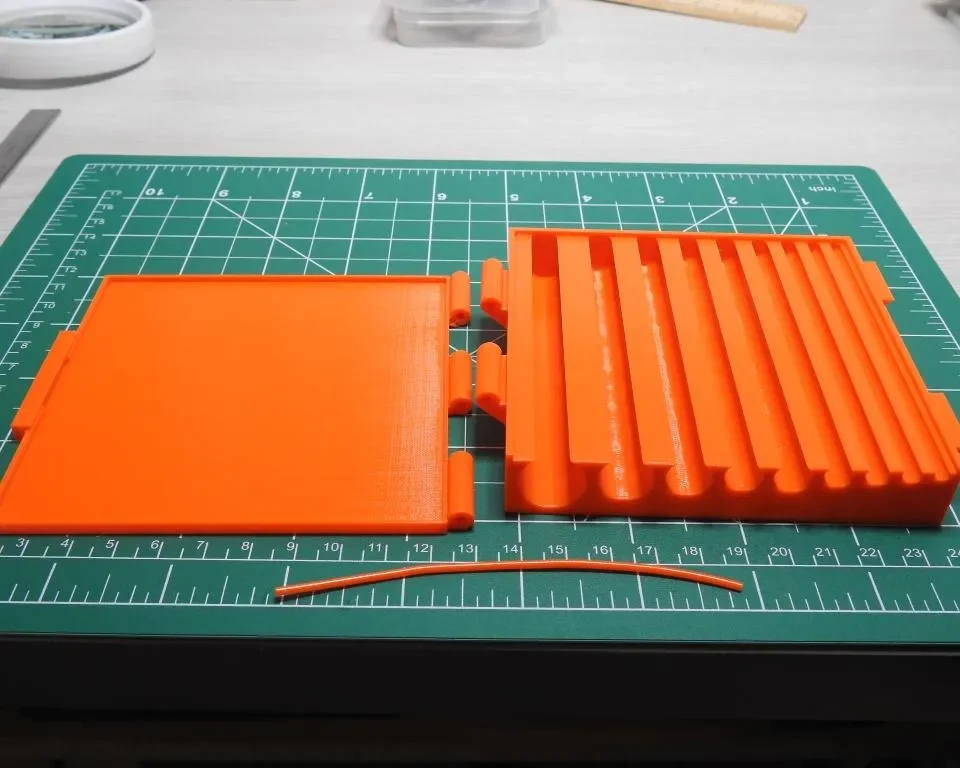

Я выбрал отдельную крышку и основание вместо печати на месте, чтобы вы могли создать коробку большего размера, которая по-прежнему будет соответствовать вашей печатной платформе.

Сборка

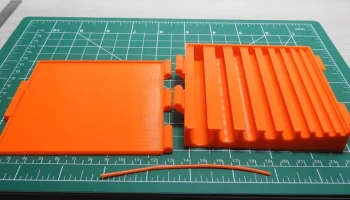

В этой коробке в качестве петли можно использовать кусок нити. (см. мой урок). Вы также можете изменить диаметр петли (до 4 мм) и использовать другой материал, например стержень или проволоку.

Использование OpenSCAD и настройщика

Если вы новичок в использовании OpenSCAD и изменении параметров, я включил свое руководство, которое может вам помочь.
