Магнитная защелка - добавлена ​​PIP-версия!.........

Обновление 1 — добавлена PIP-версия защелки.

Любезно @yossarianmtu подал мне идею разработать версию защелки, которую можно распечатать на месте. Еще раз спасибо за эту идею! :-)

Теперь я объединил нижнюю монтажную пластину и защелку в одну деталь PIP. Это должно позволить обойтись без дополнительного металлического штифта. Поскольку вариант с металлическим штифтом мне нравится больше, я пока оставлю его.

Описание

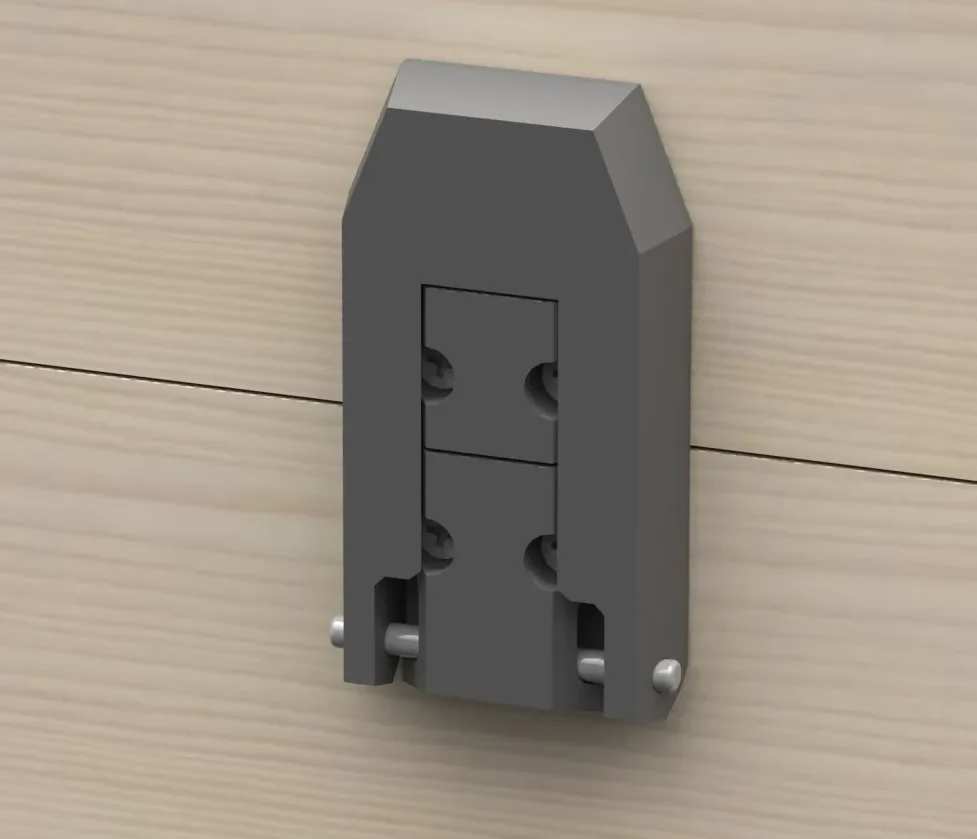

Я сконструировал действительно крутую систему магнитных дверных замков, которую можно распечатать на 3D-принтере! Вместо обычной защелки и запорного механизма для открывания и закрывания защелки используются два магнита разной полярности.

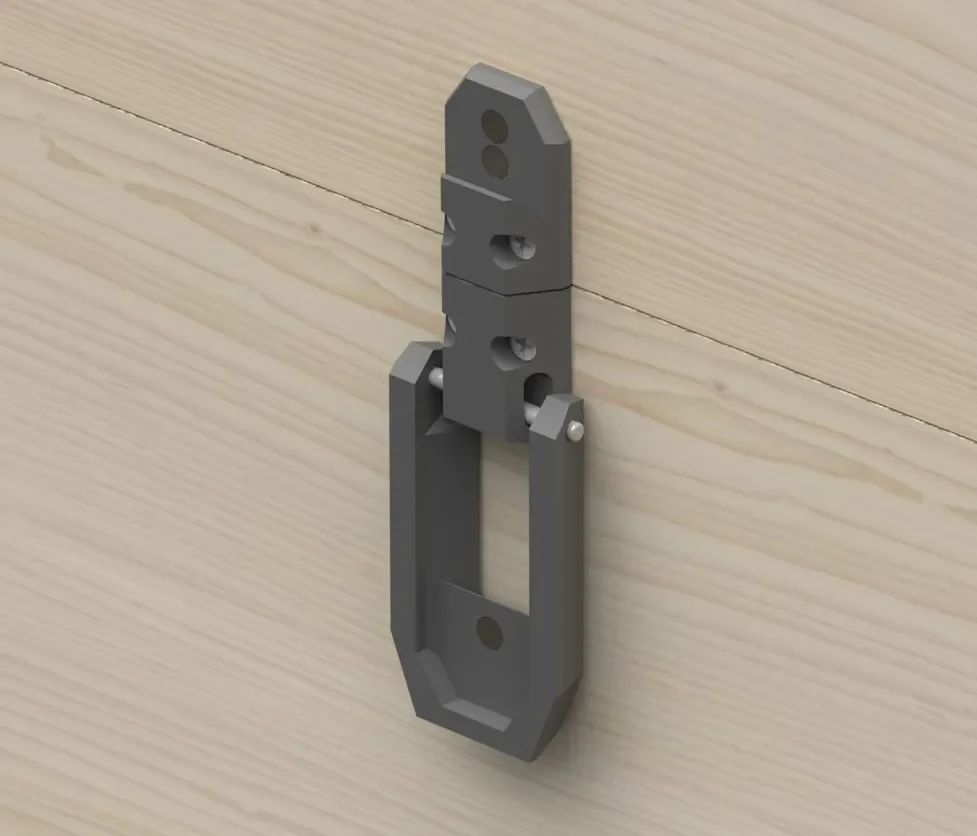

Когда вы хотите открыть дверь, вы толкаете крючок вверх:

Магнит в выступе теперь расположен перед верхним магнитом и отталкивается за счет противоположной полярности, тем самым поднимая и разблокируя его:

Когда вы хотите закрыть засов дверного замка, вы возвращаете язычок на место и, таким образом, попадаете в сферу влияния нижнего магнита. Нижний магнит поляризован таким образом, что притягивает защелку и таким образом фиксирует ее обратно в закрытом положении:

Настройки печати
Должна быть доступна для печати без поддержки
высота слоя 0,2 мм
Заполнение 15%
Аппаратное обеспечение
3 неодимовых магнита Ø10 мм, толщина 2 мм; намагничивание: осевое
1x Дюбель Ø 3x 32 мм ISO 2338
Например, 4 шурупа по дереву 3x12 мм (с маленькой головкой Ø5 мм)
