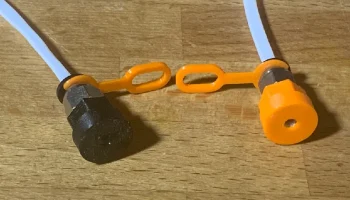

Магнитная муфта накала

Это муфта накаливания, в которой используются кольцевые магниты для быстрого отсоединения трубки из ПТФЭ.

Эта конструкция предлагает несколько улучшений по сравнению с другими конструкциями, которые я нашел:

Используется соединитель PC4-M10 с удерживающим зажимом (я предлагаю этот), чтобы удерживать трубку из ПТФЭ на месте и предотвращать ее соскальзывание назад.
Заканчивает трубку из ПТФЭ внутри отпечатка, что предотвращает его соскальзывание вперед.
Кольцевой магнит напечатан на месте, а сопрягаемая поверхность выполнена из пластика для предотвращения сколов. В других конструкциях магниты открыты, и, по моему опыту, для их удержания на месте требуется немного клея. И даже в этом случае магниты имеют тенденцию разрушаться, если сталкиваются слишком сильно. Не это.
Шестигранная ручка диаметром 12 мм для облегчения сборки. Лично мне трудно хорошо держаться на небольших круглых поверхностях, поэтому возможность использовать стандартный инструмент, даже если всего на пару оборотов, значительно упрощает сборку.
спецификация
Соединитель PC4-M10
Фиксирующий зажим PC4-M10
Кольцевые магниты 12х3 мм с отверстием 4 мм.
Я добился успеха с этими ферритовыми магнитами.
Эти неодимовые устройства Freedom Unit размером 0,47 дюйма по сути имеют тот же размер и должны быть прочнее.
Трубка из ПТФЭ с внешним диаметром 4 мм (я предлагаю трубку с внутренним диаметром 3 мм)
Рекомендуемые настройки печати
ПЭТГ-нить
Высота слоя 0,2 мм
100% заполнение
Добавление паузы на высоте слоя 4,4 мм или раньше для вставки ко��ьцевого магнита.
Гладкая или сатиновая поверхность печати.
Сборка

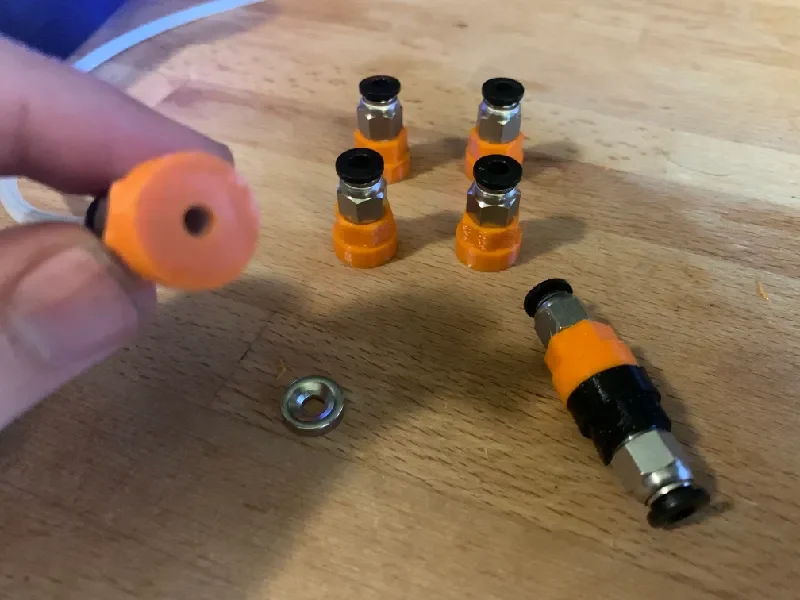

1. Во время паузы печати вставьте магнит. Помните о полярности магнита, когда вставляете его, чтобы полученный отпечаток имел желаемое притяжение. У магнитов есть потайное отверстие, поэтому в своих отпечатках я решил, что лучше всего использовать соглашение, согласно которому у оранжевого цвета утопленное отверстие для счетчика вверх, а у черн��го — утопленное отверстие для счетчика вниз.

2. После печати вставьте трубку из ПТФЭ через соединитель PC4-M10 и позвольте трубке из ПТФЭ выступать примерно на 3,5 мм.

Цель состоит в том, чтобы трубка из ПТФЭ выступала достаточно далеко, чтобы при свинчивании она полностью проходила через магнит и соприкасалась с внутренней частью сопрягаемой поверхности.

3. Прикрутите муфту к печатной части. Ключ на 12 мм для печатной детали и ключ на 10 мм для металлической муфты помогут, если вы похожи на меня и не можете хорошо удерживать мелкие детали.

4. Убедитесь, что трубка из ПТФЭ выходит за пределы магнита и полностью касается внутренней части сопрягаемой поверхности без каких-либо перегибов или сжатия. Если хотите, возьмите канцелярский нож и срежьте фаску с отверстия на трубке из ПТФЭ. В моем тестировании в этом нет необходимости; но если это сделает вас счастливее, во что бы то ни стало сделайте это.

*Примечание: Не пытайтесь протолкнуть трубку из ПТФЭ так, чтобы она оказалась заподлицо с внешней поверхностью. Это отверстие диаметром 3,5 мм, а у вас трубка из ПТФЭ диаметром 4 мм. Он не подойдет и не предназначен для этого.

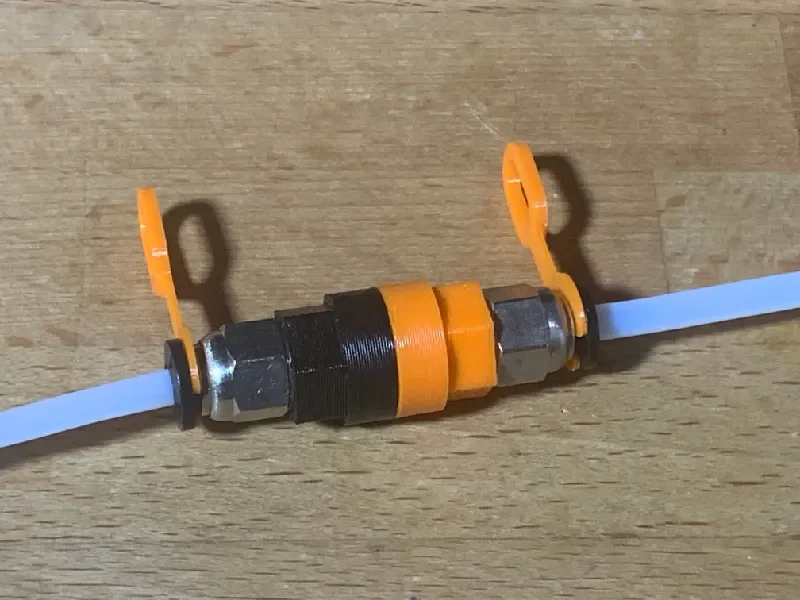

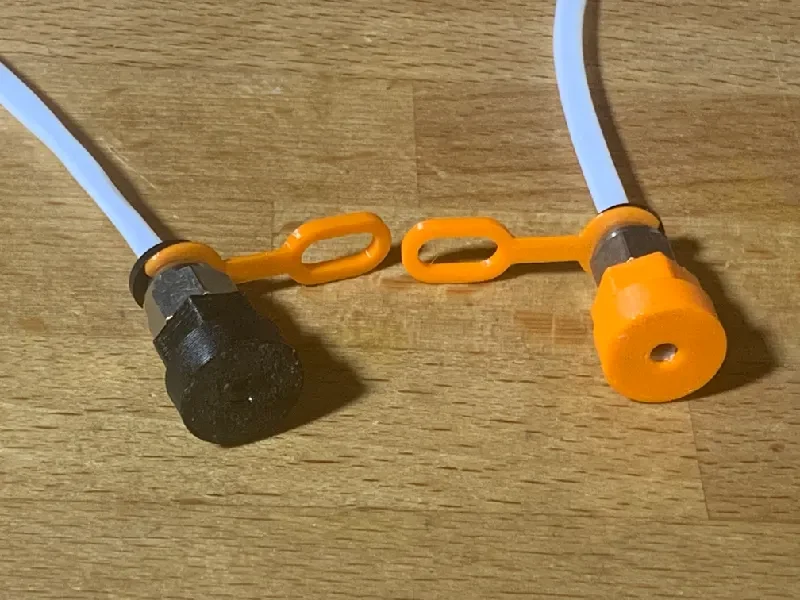

5. Прикрепите удерживающие зажимы �� попытайтесь соединить муфты. Если вы правильно выровняли магниты во время паузы в печати, вы должны получить приятный снимок, сообщающий, что вы готовы к работе.
