Кейс Piantor на 36 ключей с навесом и магнитами!.........

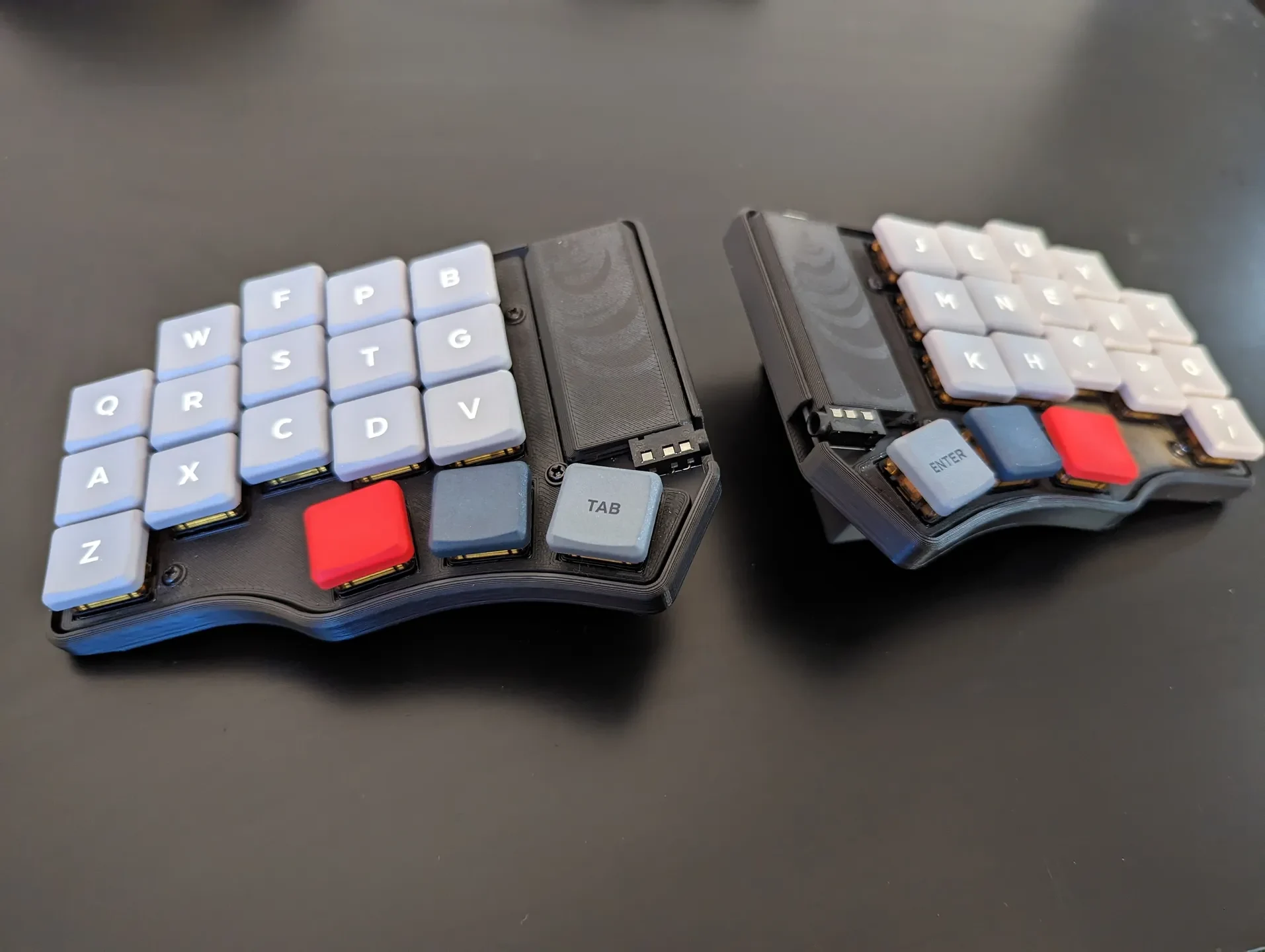

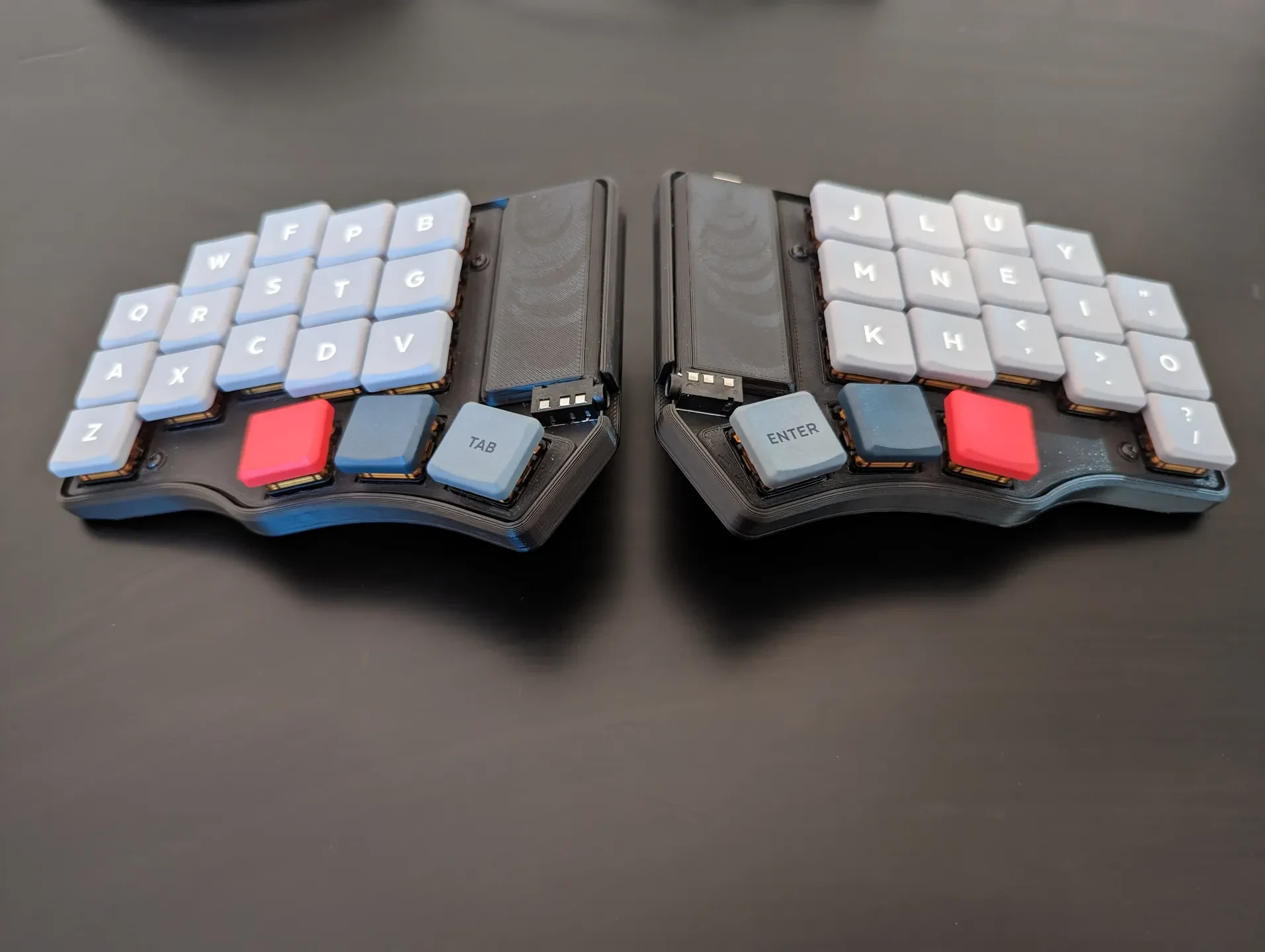

Я распечатал оригинальный футляр для клавиатуры Beekeeb Piantor, и мне очень понравилось, насколько он скромный и компактный. Очень хотелось добавить кейсу немного тентинга, но не за счет увеличения размеров исходного корпуса. Кроме того, я создал несколько магнитных крышек для микроконтроллеров Pico, которые можно легко снять, если захочу.

Вы можете найти видео сборки этого дела прямо здесь: https://www.reddit.com/r/ErgoMechKeyboards/comments/10mut1c/piantor_36key_keyboard_with_tented_case/

Я включил STL для левой половины. Просто зеркально отразите каждый из них с правой стороны. Обратите внимание, что крышка пико одинакова с обеих сторон, поэтому нет необходимости дублировать ее.

Большинство этих магнитов у меня лежало из предыдущих проектов, поэтому здесь используется смесь британских и метрических единиц.

Цилиндр n52 5 мм х 1 мм — по 2 на каждую половину корпуса (всего 4). Вам нужно будет приостановить печать и поместить их в отверстия непосредственно перед слоем, который их покрывает (на моих фотографиях они находятся примерно под клавишами B и V). Я купил эти.
Цилиндр N52 ¼ x ½ дюйма — по 2 на каждую половину опор палатки (всего 4). Вам нужно будет приостановить печать и поместить их в отверстия непосредственно перед слоем, который их покрывае��. Я купил эти.

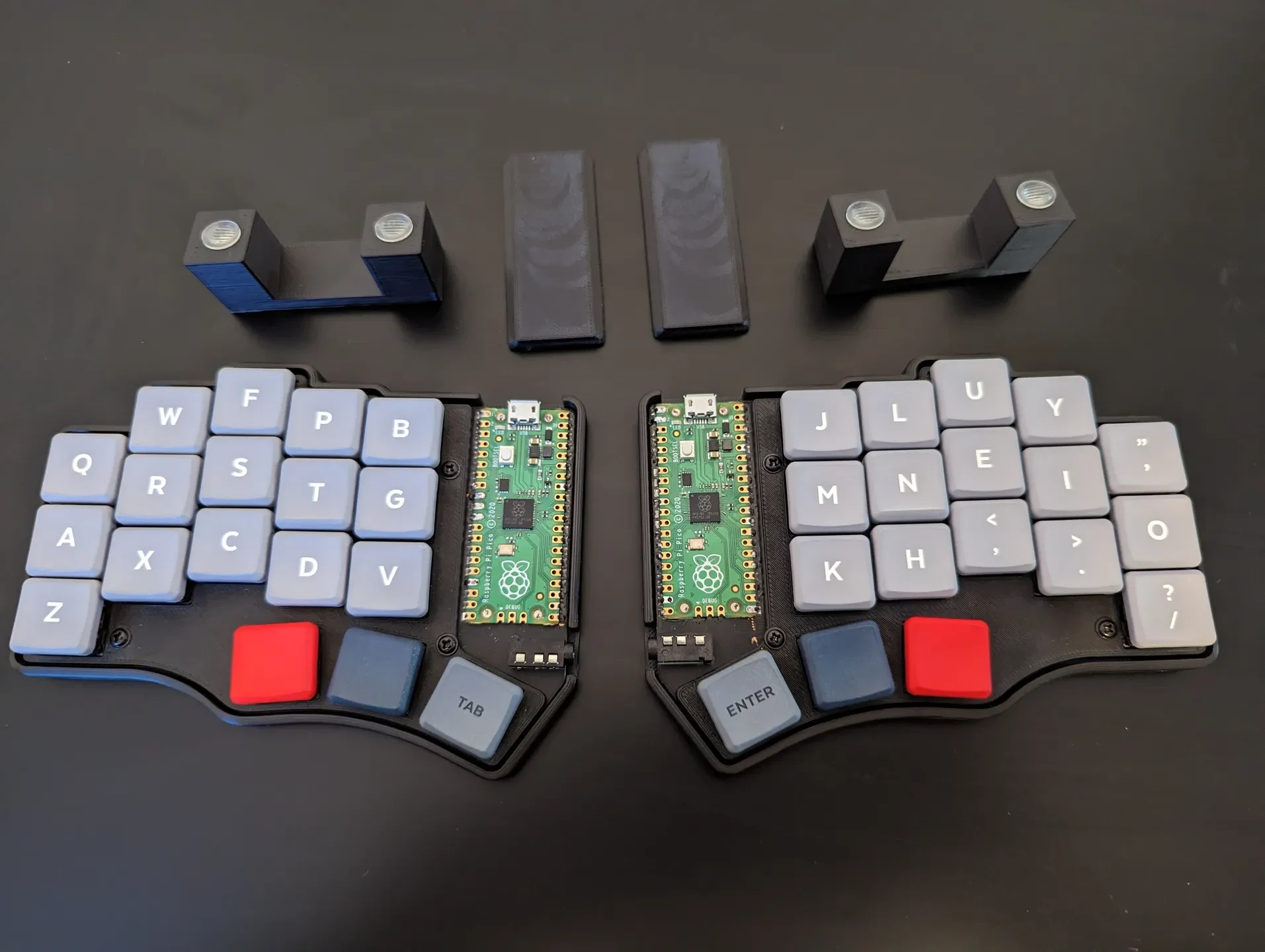

Цилиндр n48-n52 2мм х 1мм — по 8 штук на каждую половину корпуса (всего 16). Они не печатаются на месте. Четыре из них войдут в 4 отверстия микроконтроллера Pi (2 сверху / 2 снизу), а четыре — в небольшую крышку. Все, что я использовал, — это немного суперклея в каждое отверстие. Те, которые я купил, больше не доступны, но эти являются эквивалентной альтернативой.

Полярность очень важна!!! Я поменял полярность всех магнитов на правой стороне корпуса, чтобы ножки палатки зафиксировались только на правильной стороне.

Все STL ориентированы так, как их следует печатать. Детали, требующие опор, — это корпус и пластина, а опоры нужны только на рабочей пластине. Я распечатал все с разрешением 0,2 мм в ASA Black Prusament. PLA или PETG тоже должны работать нормально.

Наконец, я должен отметить, что я создал их для работы с допусками моего принтера, моих магнитов и печатной платы клавиатуры (приобретенной у Beekeeb). Надеюсь, они работают так же, как и для других, но, пожалуйста, дайте мне знать, если что-то из этого нужно изменить.
