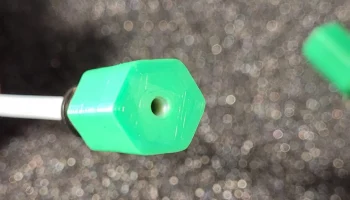

Соединитель трубки с магнитной нитью.........

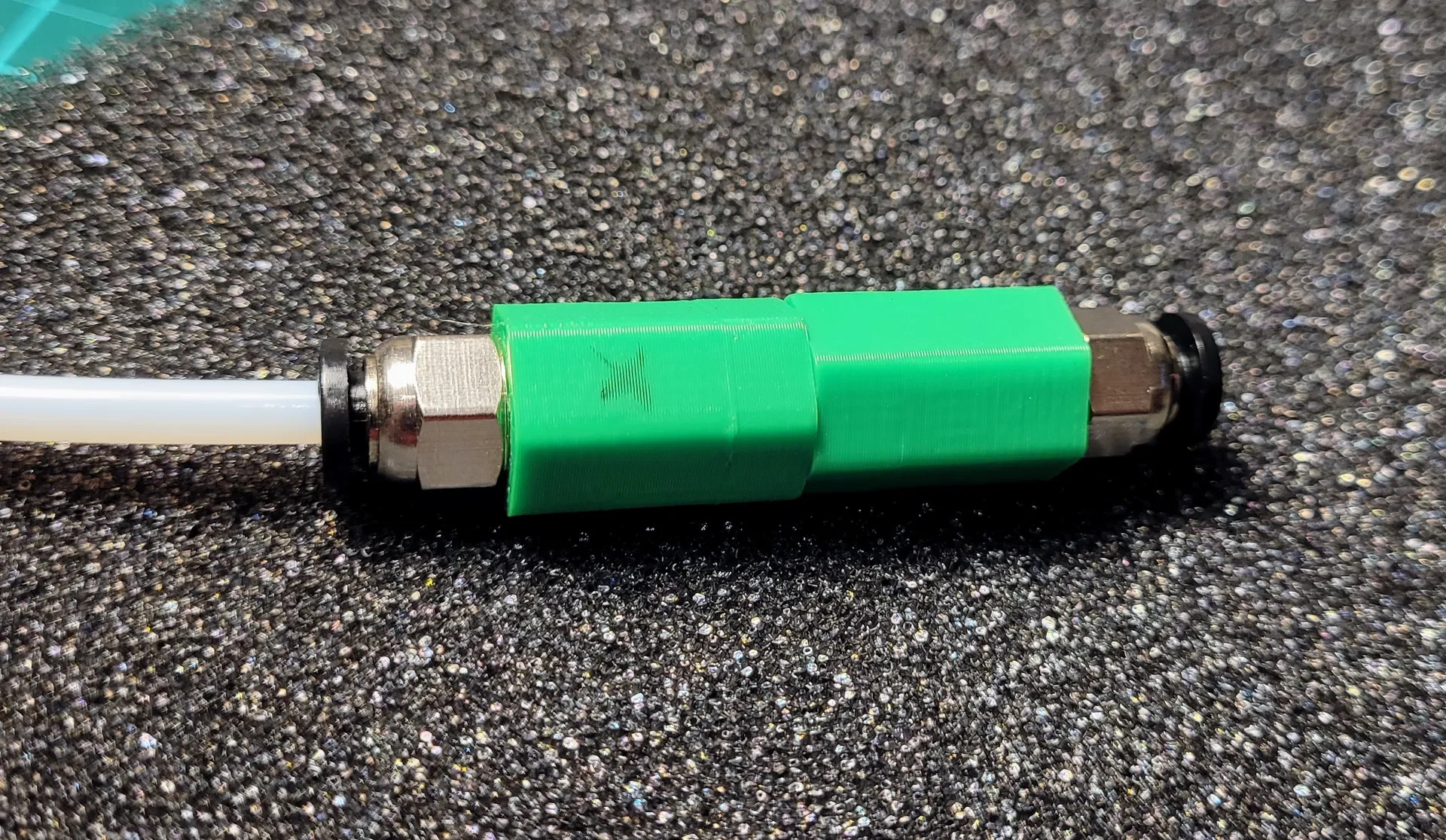

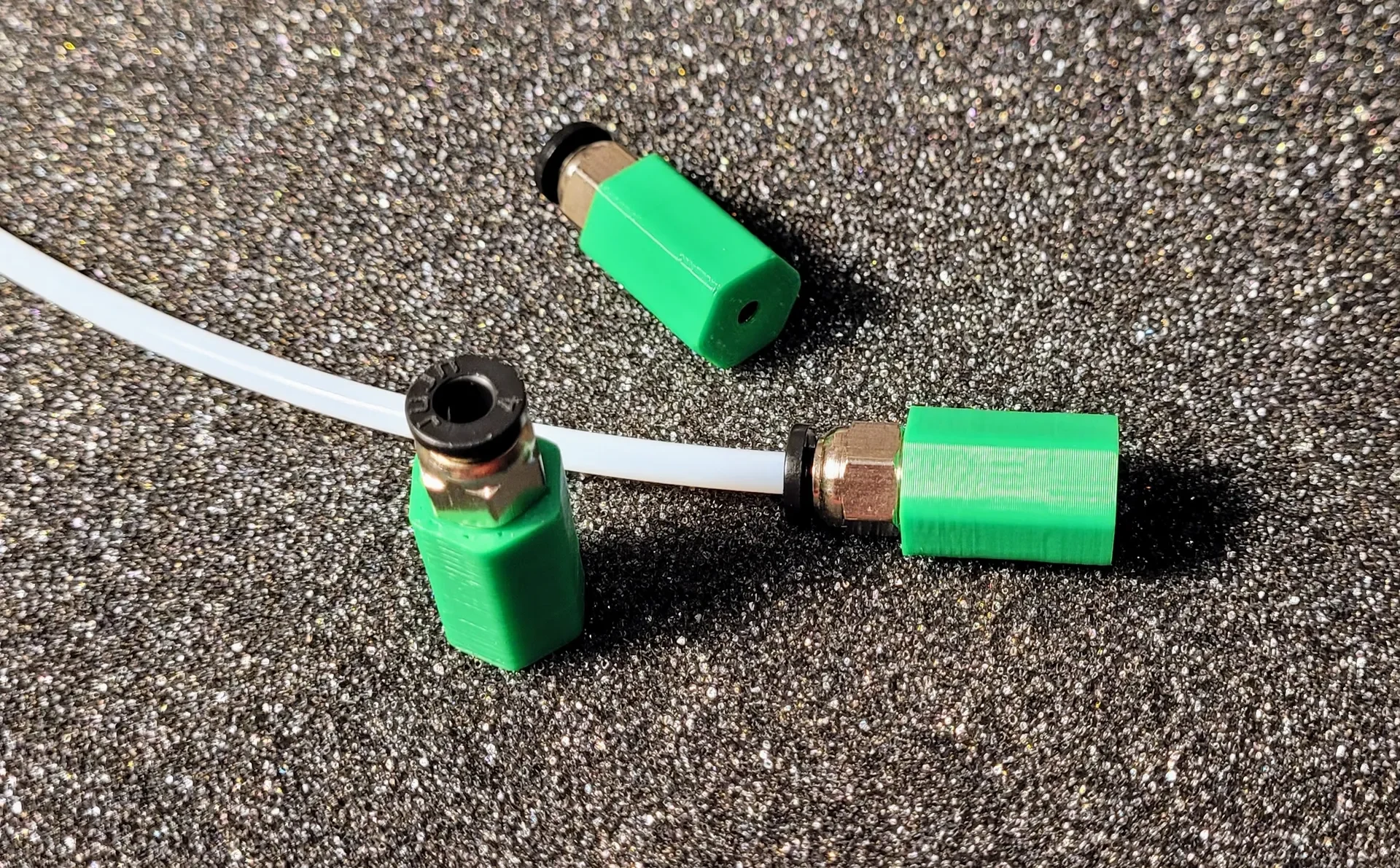

Соединитель трубки накаливания с использованием кольцевых магнитов и разъемов PC4-M10.

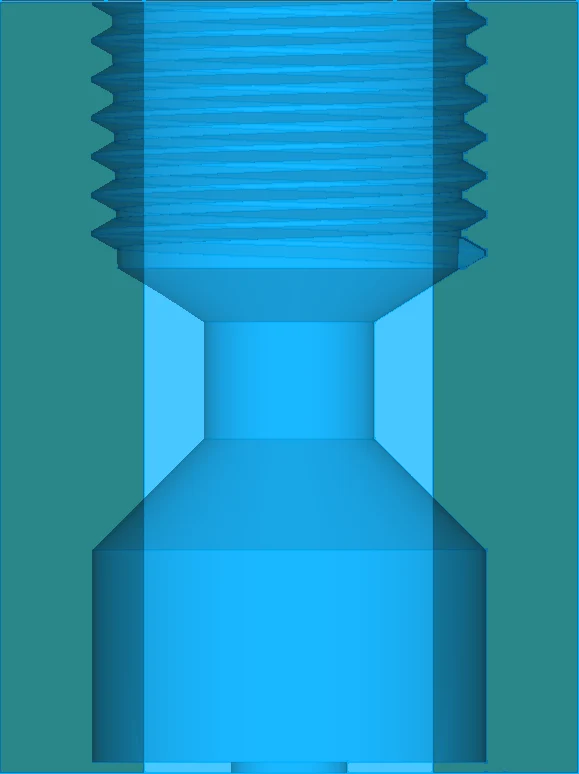

Этот основан на дизайне SemaphoreSlims, но представляет собой совершенно новый эскиз, сделанный в FreeCAD для магнитов, которые у меня были под рукой.

Используемые детали:

(партнерские ссылки!)

Неодимовые кольцевые магниты
10x5 мм с отверстием 4 мм.
https://amzn.to/3pV4DBn

Пневматические соединители PC4-M10
https://amzn.to/43k6u0t

Трубки из ПТФЭ, наружный диаметр 4 мм, внутренний диаметр 2 или 2,5 мм.

Напечатал свой из зеленого PLA, который идет в комплекте с x1c, но все должно работать: 0,2 слоя, без поддержек, заполнение по вашему желанию (я использовал 15% гироид) и приостановите печать на отметке 5,8 мм или слое 29, чтобы вставить магнит (должен хорошо и плотно прилегать).

Поскольку мне нужно было пять штук для подключения к одному, я сделал первый, сначала отталкивая магнитную платформу принтера, а все остальные притягивая ее (надеюсь, я понимаю здесь смысл).

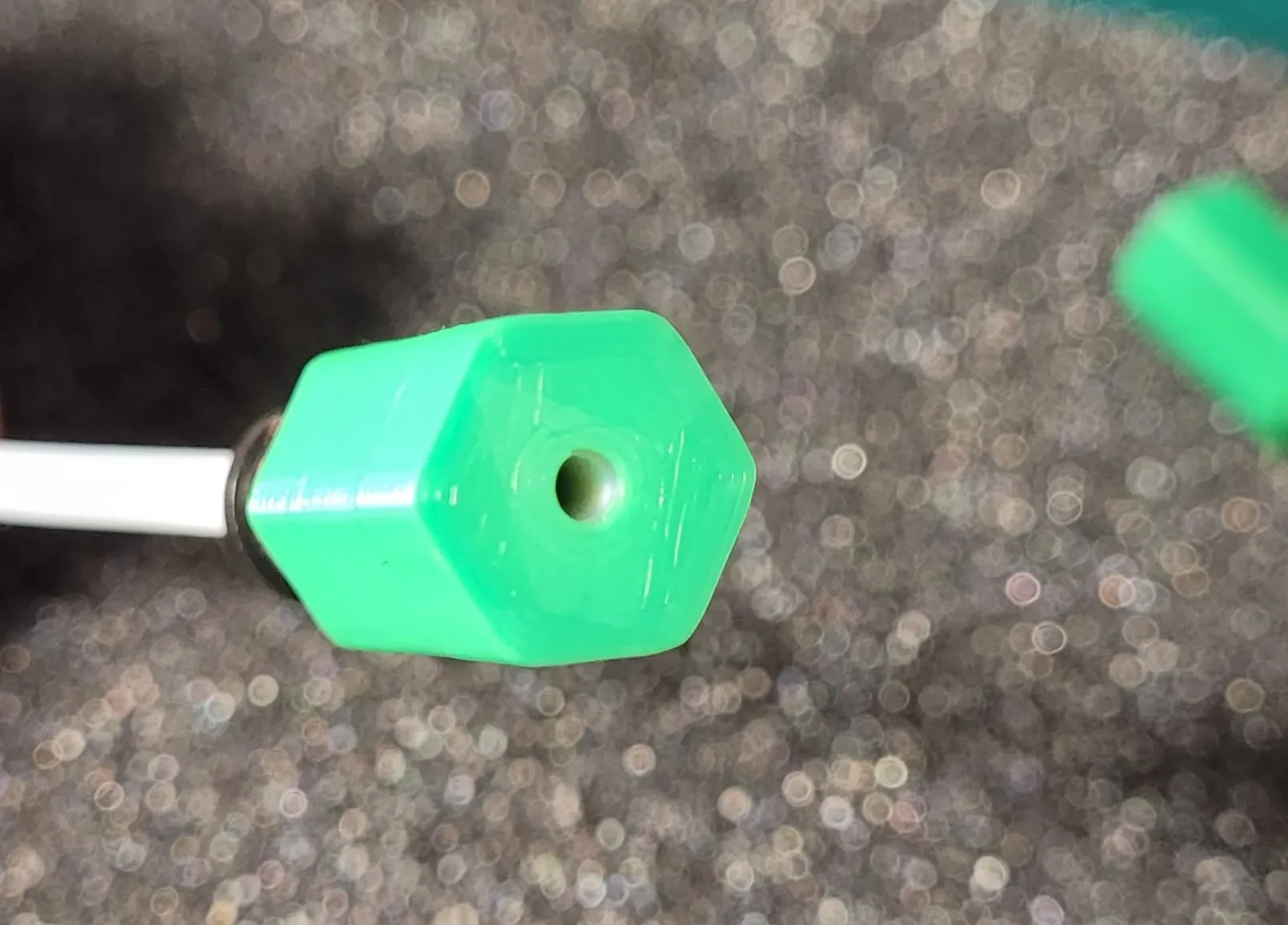

Резьба также плотно прилегает, я наношу на разъемы немного смазки из ПТФЭ при их вкручивании. Трубка из ПТФЭ должна скользить до нижних слоев и быть видна через отверстие диаметром 3 мм.
