Версия Meshtastic XIAO NRF

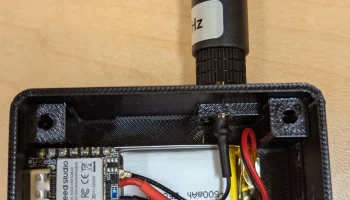

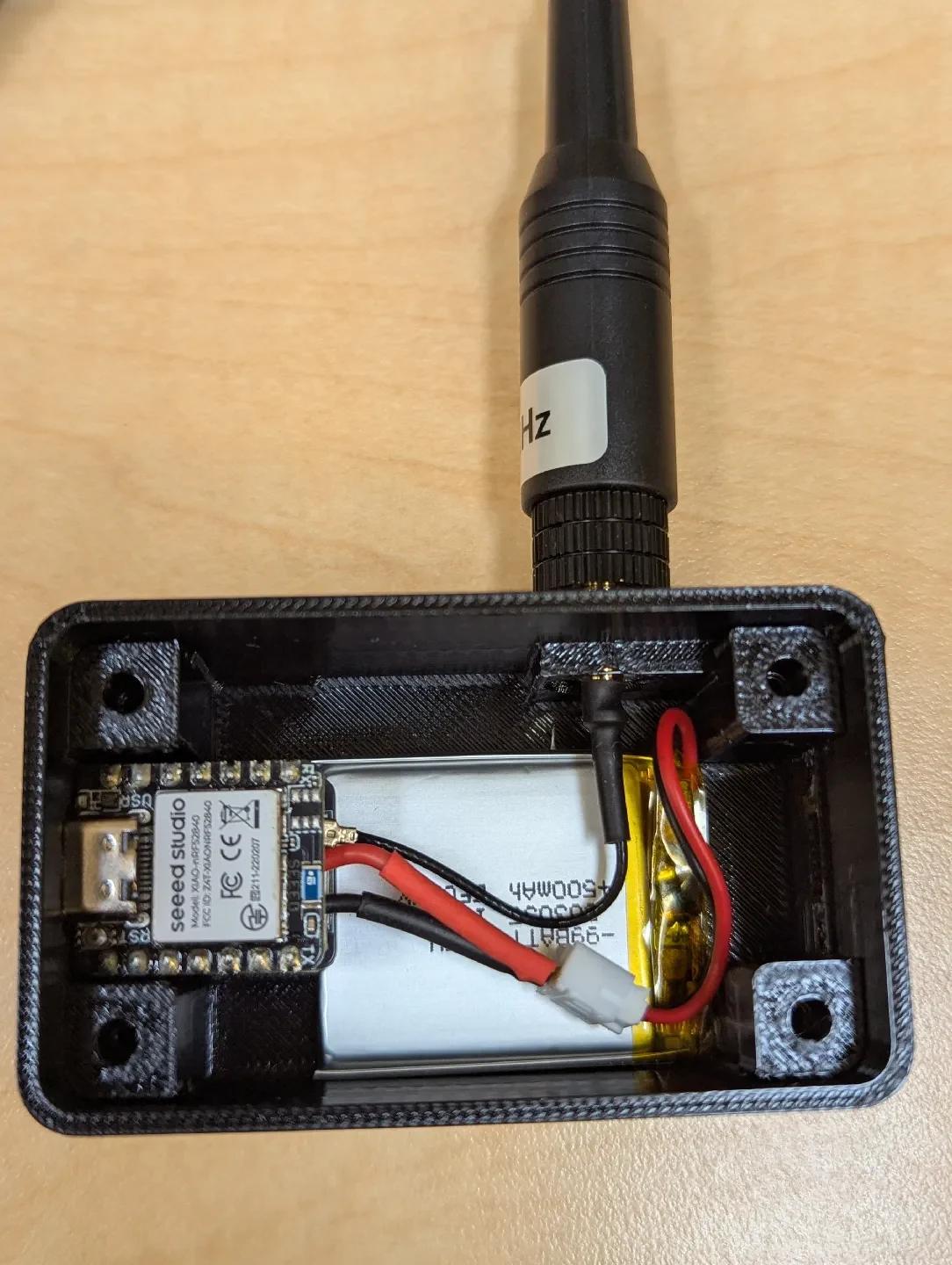

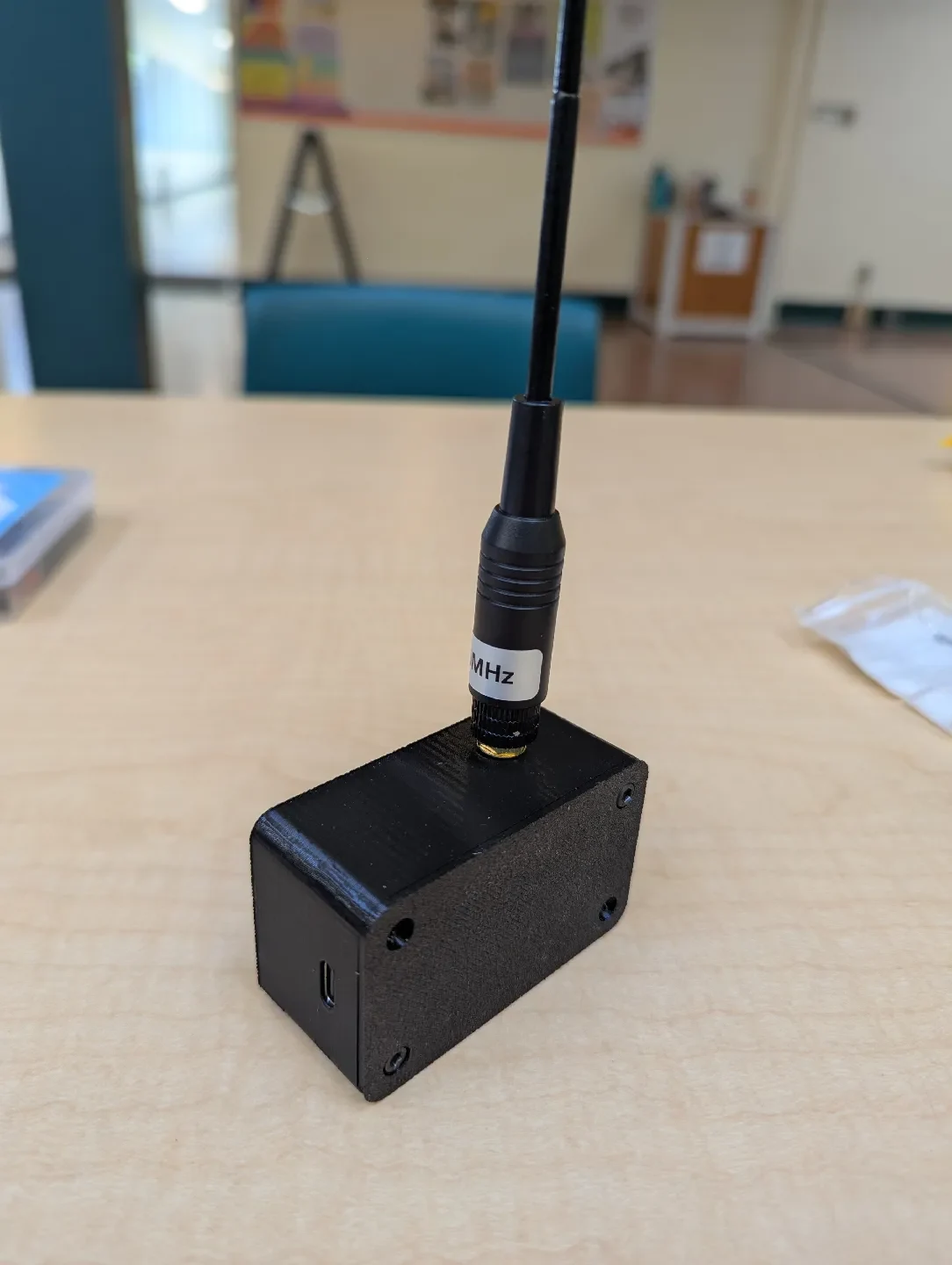

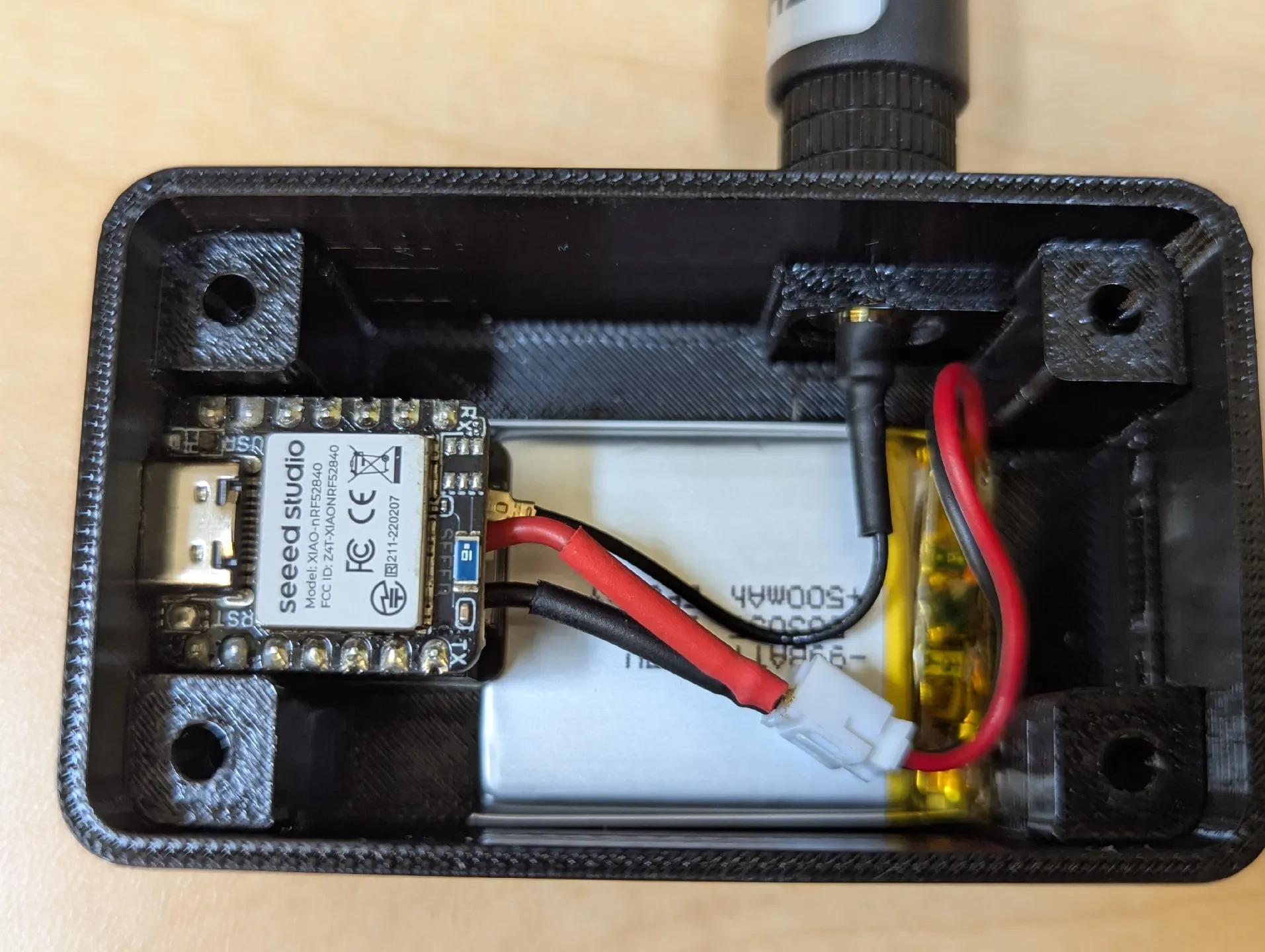

Это базовый дизайн версии XIAO Seed Studio NRF. Он функционален в своем нынешнем виде. В версии 3 переключатель будет перемещен выше, чтобы облегчить закрепление винтов. У него также будет немного больший зазор, чтобы переключатель лучше сидел. Мне пришлось отрезать немного крыльев с каждой стороны, чтобы прототип подошёл. В 3-й версии тоже хотелось бы сделать ее немного красивее, на данный момент это очень утилитарный дизайн. Фотографии сделаны до того, как я добавил переключатель, я постараюсь обновить фотографии в следующий раз, когда создам его.
Материалы:
Напечатано из PETG, без поддержек и полей.
4 винта M 3*16 для скрепления корпуса.
2 винта M 2*4 для фиксации переключателя. (Это проблема, и я изменю дизайн в следующей версии)
Силиконовый провод: силиконовый кабель длиной 1 ~ 50 м, термостойкие провода AWG30 26 24 22 20 18 16 14 12 10 8 красный черный автомобильный аккумулятор Автомобильная проводка Медный провод АлиЭкспресс
Микро 2-позиционный 3-контактный ползунковый переключатель включения-выключения: 20 шт./лот Микро-ползунковый переключатель 3-контактный 2-позиционный 1P2T тумблер включения-выключения Ручка высокая 6 мм SS12F15VG6 тумблер
Батарея 500 мАч: литиевая батарея Lipo 3,7 В, 500 мАч 503035 053035, литий полимерные батареи для DVD навигации, GPS Smart Band, MP3 MP4 Аудиоколонка АлиЭкспресс
Seed Studio XIAO NRF52840: комплект XIAO nRF52840 и Wio-SX1262 для Meshtastic — AliExpress 7
Антенна Gizont 915 МГц SMA Male: 868 МГц 915 МГц Nb-iot мягкая антенна беспроводной модуль передачи данных БПЛА 840-900-902-928 МГц для штыревой антенны Meshtastic 17 см — AliExpress 509
Разъем SMA «мама» для IPX-1, 5 см работает, 10 см более щадящий: перемычка для косички SMA на IPX-1 RP SMA «мама» на U.fl IPX RG178 1,13, кабельные розетки, разъемы, адаптер для Wi Fi маршрутизатора, точка доступа GPS АлиЭкспресс
