Тормозной кронштейн для крепления на солнечной батарее дл...

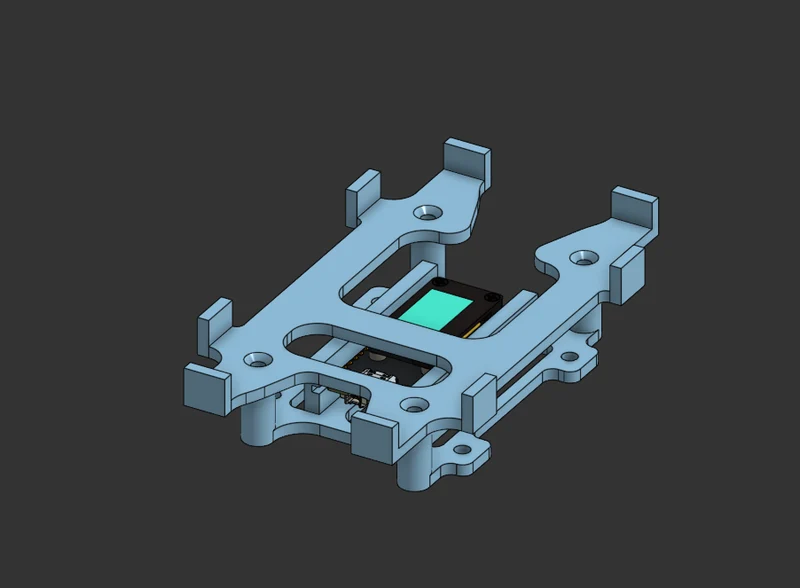

CAD-изображения, поскольку я не хотел разбирать свой Heltec V4, настроенный как узел MQTT. Здесь вы можете увидеть примеры фотографий из моей версии RAK.

Наименьший размер, в который поместится этот комплект кронштейнов, — 5,9 x 3,9 x 2,8 дюйма.

Сборка

Просто вставьте Heltec V4 в кронштейн.

Подключите кабель IPEX-F к Heltec V4, модулю GPS, если он используется, а затем батарею и солнечную батарею к плате, так как, как только кронштейн будет прикреплен к распределительной коробке, вам может быть сложно сделать это в зависимости от стороны вашей распределительной коробки.

Вам понадобится 8 M3x6, чтобы прикрепить кронштейн к распределительной коробке и лоток для аккумулятора к кронштейну.

Кронштейн можно прикрепить к монтажной пластине, поставляемой в комплекте с распределительной коробкой, или без монтажной пластины.

Батарейный лоток вмещает аккумулятор размером от 2,6 x 1,25 дюйма (66 x 32 мм) до 4,6 x 2,65 дюйма (118 x 68 мм). На фотографиях я использую аккумулятор емкостью 10 000 мАч. Для крепления аккумулятора к лотку используйте ремешок на липучке или что-то подобное.
