Чехол fakeTec

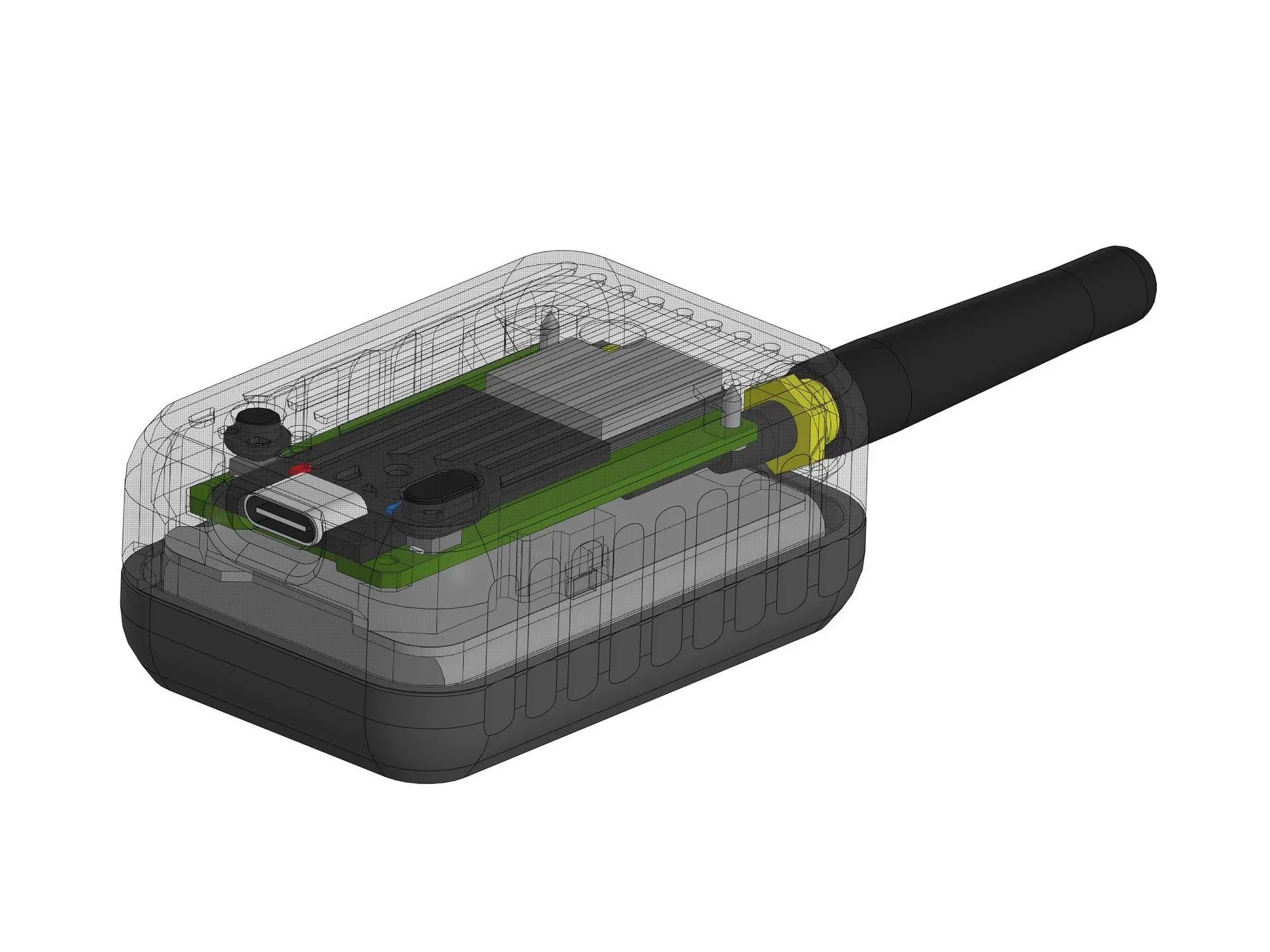

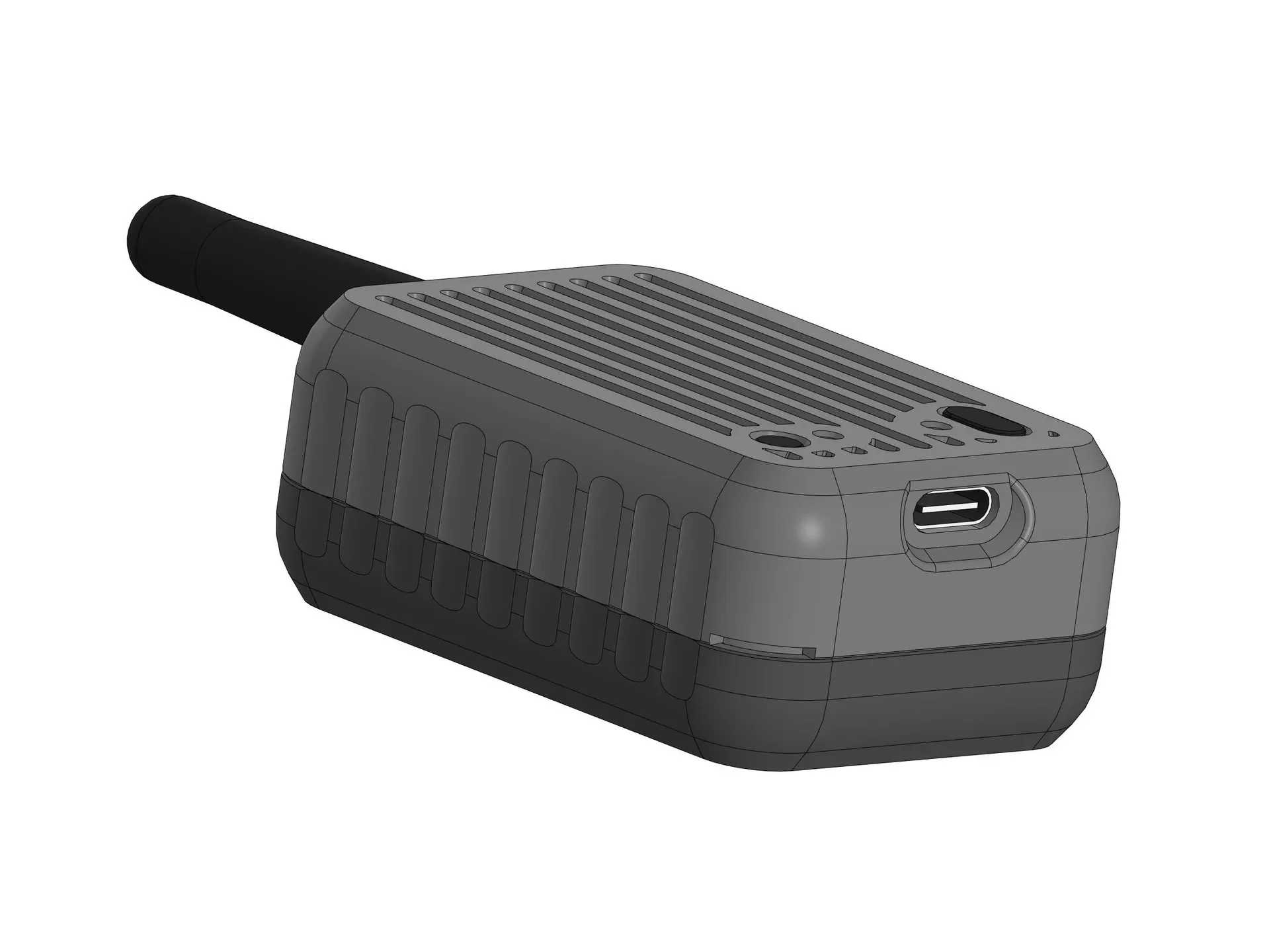

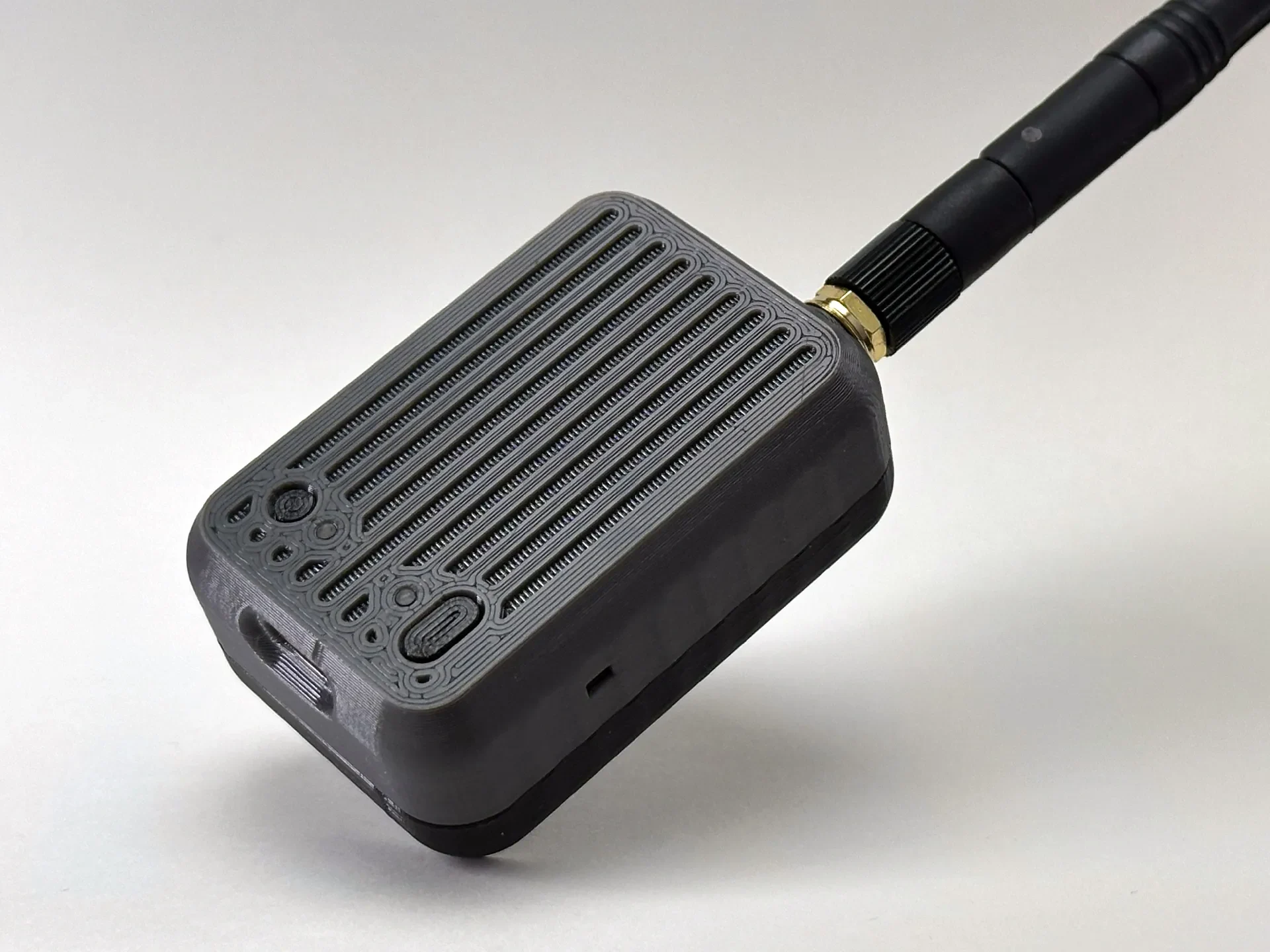

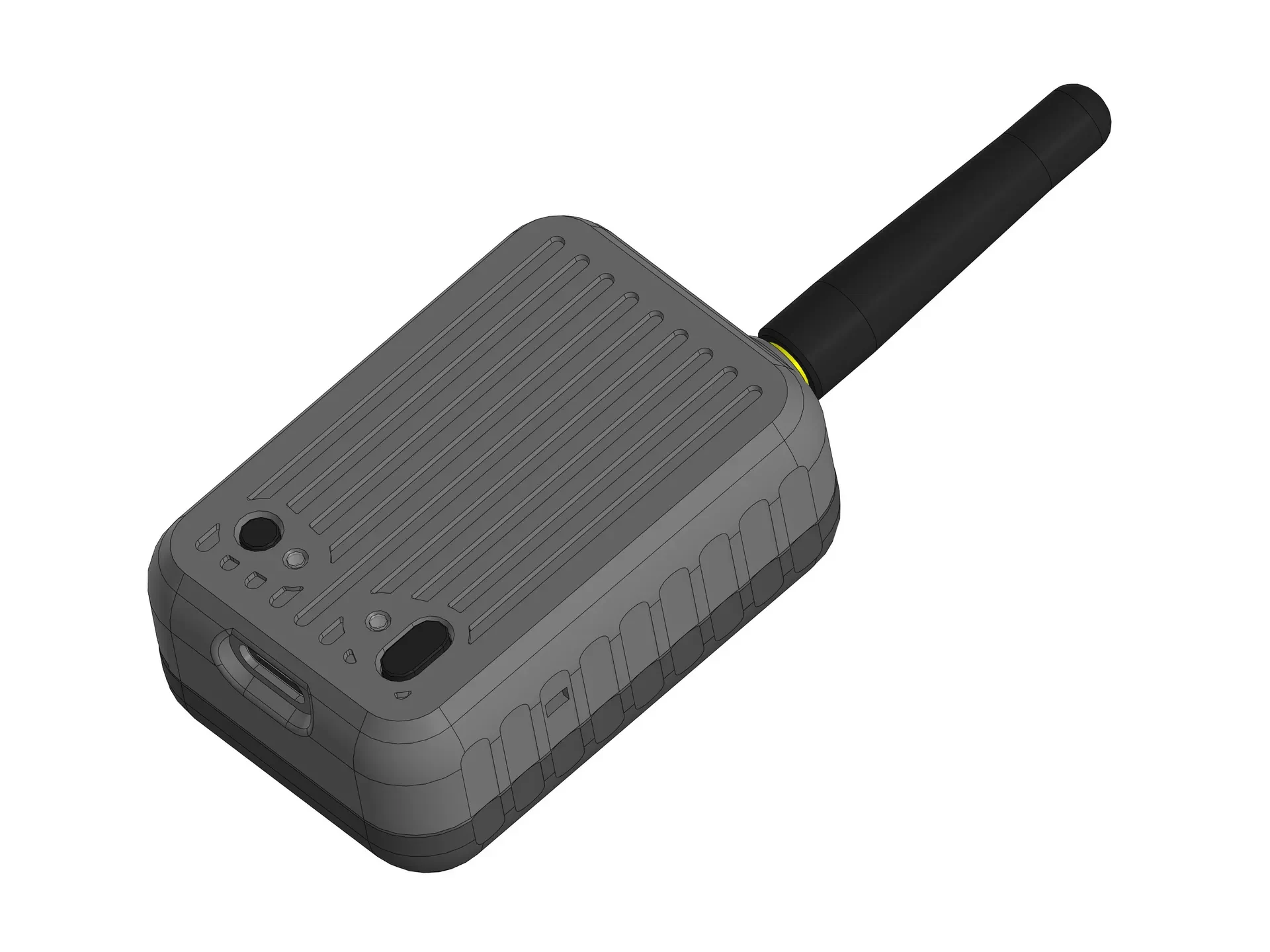

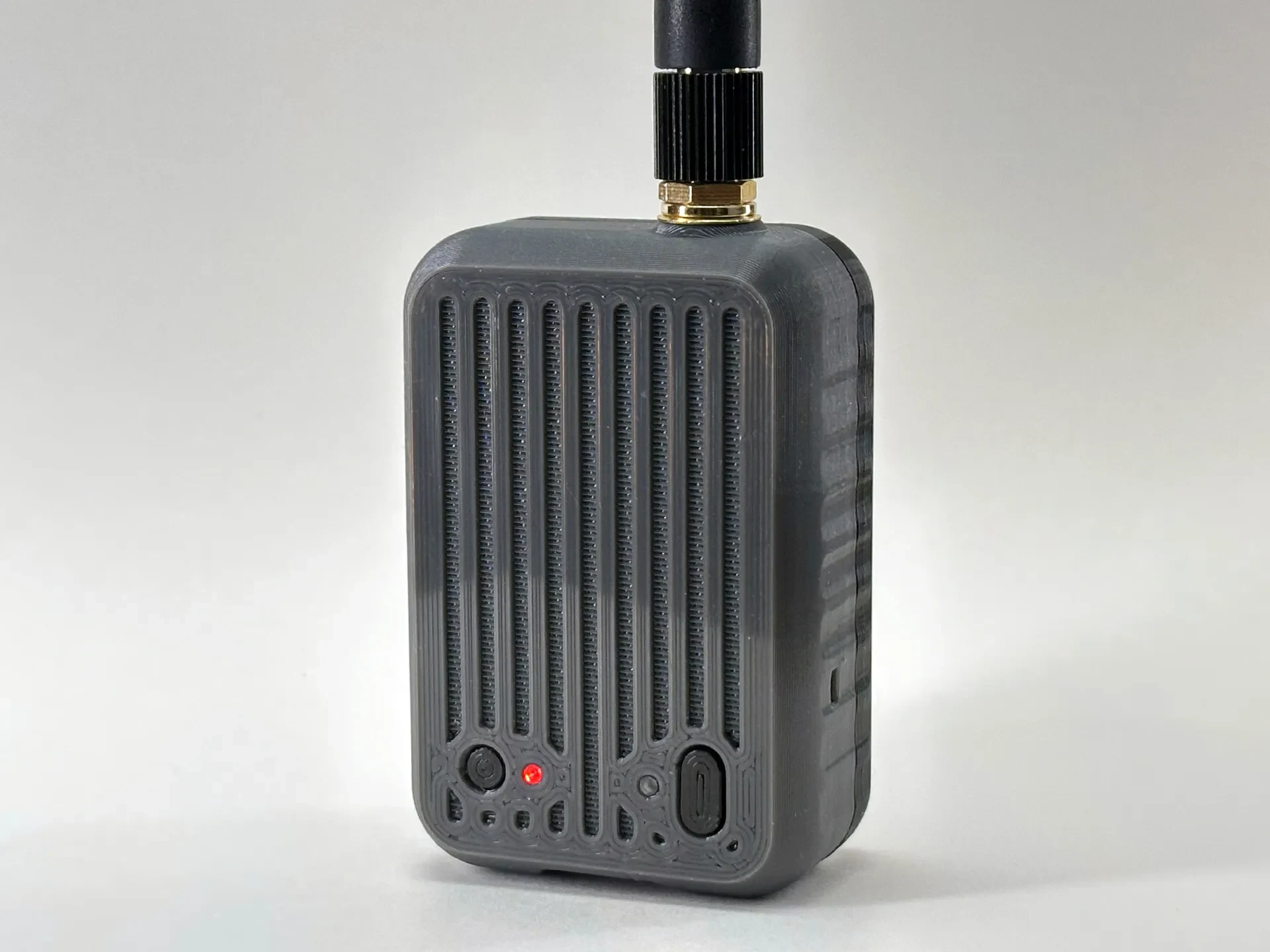

Компактный и прочный корпус для сборки узлов Meshtastic/MeshCore. Задняя крышка корпуса оснащена защелкой и прокладкой, позволяющей отделить батарею от электроники. Корпус позволяет использовать пигтейл RG178 для лучшего радиоприема. В корпусе имеется место для установки зуммера 5020 SMD. Для лучшей видимости в отверстия светодиодов можно вставить прозрачную нить. Протестиро��ано с платой V4. STEP-файл уже здесь, делайте все возможное!

fakeTec GitHub

спецификация

1x 103450 литий-ионный аккумулятор

2 самореза 1,7x6 мм (или аналогичный)

1 переходник от IPEX1 до SMA (RG178 или RG1.13, 10 см)

1 пассивный зуммер SMD 5020 (5x5x2 мм, выберите один с отверстием в центре)

Сборка

Вставьте кнопки на место.

Подключите косичку к плате.

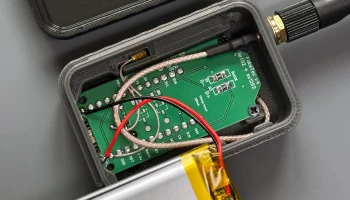

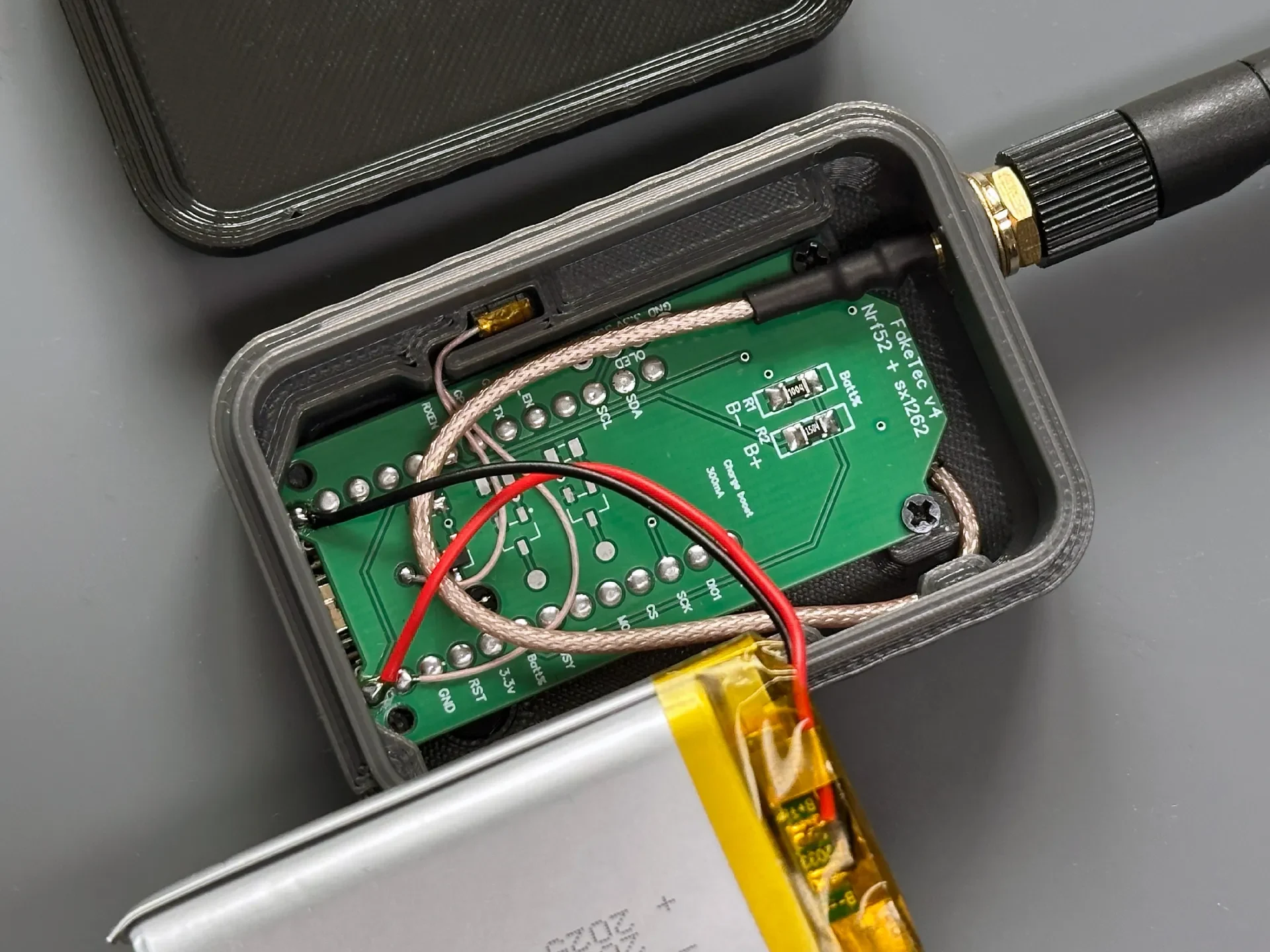

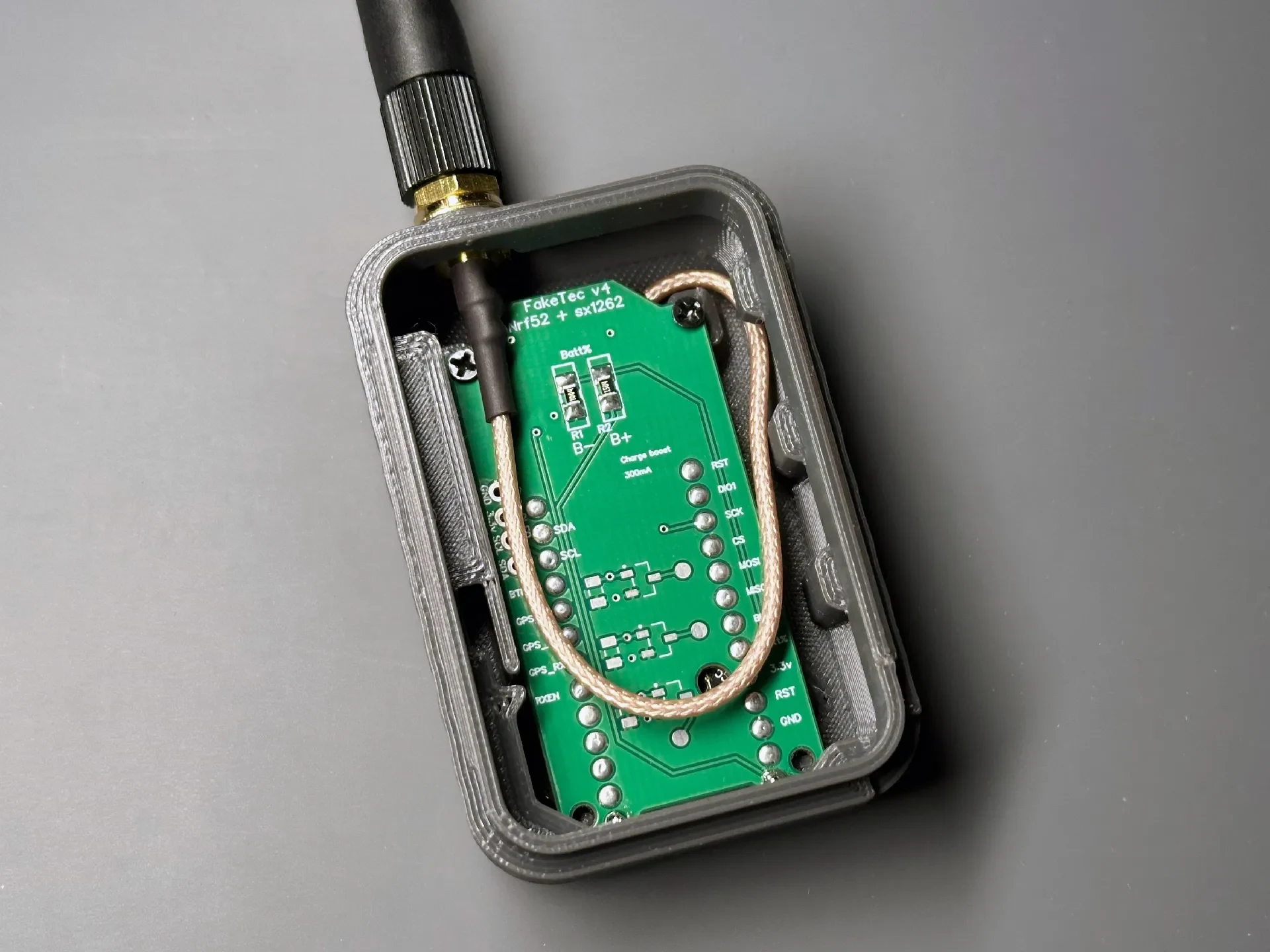

Проложите провод, как на изображениях, и опустите плату в корпус.

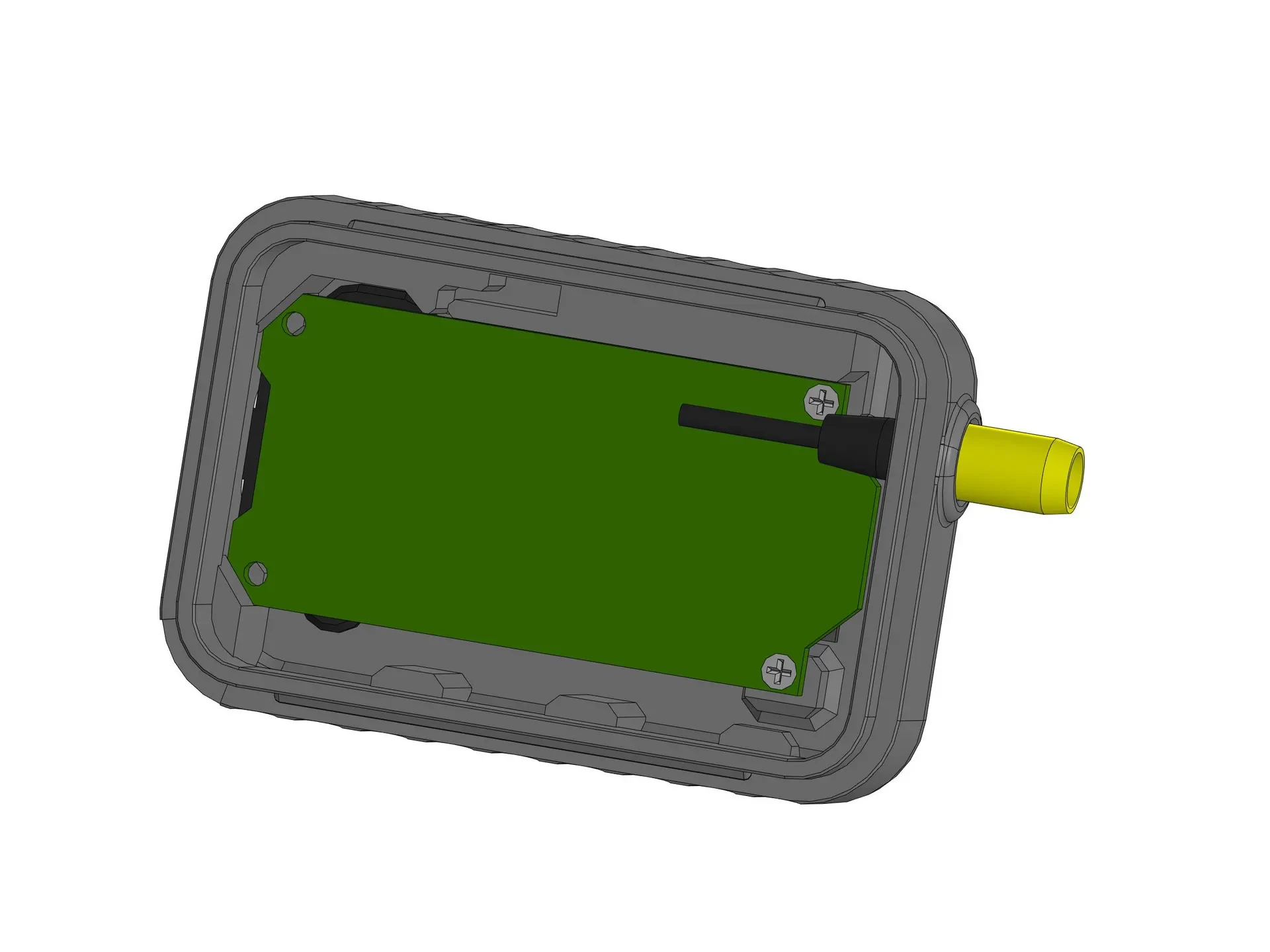

Совместите плату fakeTec с отверстием и выемками для разъема USB и вставьте ее на место.

Закрепите плату двумя винтами.

Вставьте и затяните разъем SMA.

УСТАНОВИТЕ АНТЕННУ!

Припаяйте аккумулятор.

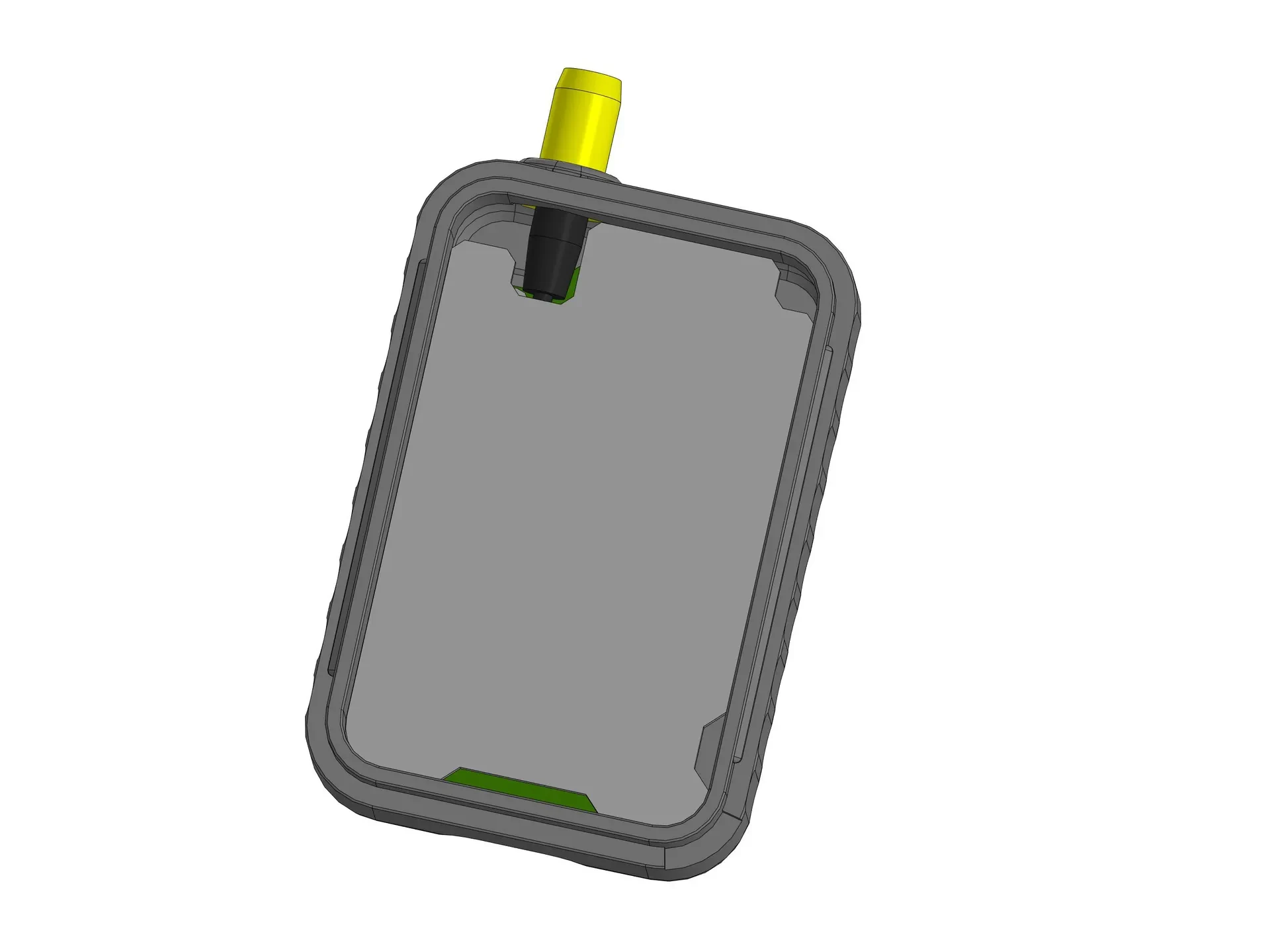

Поместите прокладку и пропустите провода через вырезы.

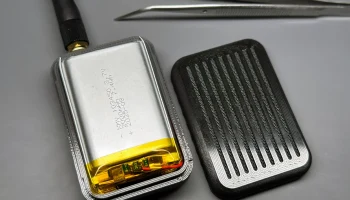

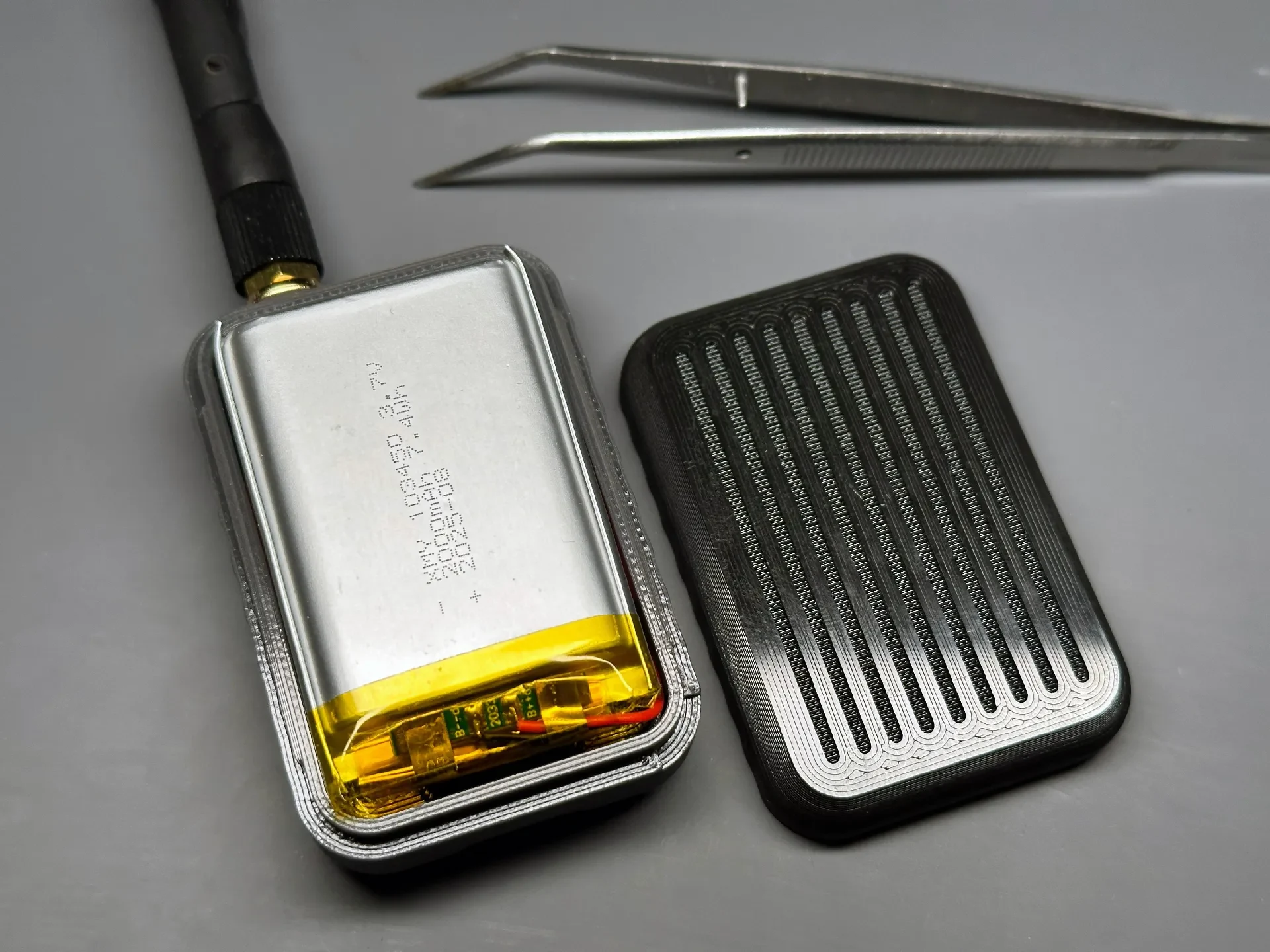

Поместите аккумулятор и закройте корпус обратно.

Советы.

В зависимости от калибровки вашего принтера, возможно, потребуется просверлить отверстия для винтов и светодиодов нужного размера. Используйте сверло 1/1,5 мм для винтов размером 1,5/1,7 мм. Если задняя крышка болтается, можно уменьшить ее размер на несколько процентов.

Журнал изменений

2026.02.25 — первоначальный выпуск v1.0.

НЕ ДЛЯ КОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ!
