Корпус для Heltec V3 с местом для держателя батареи 1865...

Этот корпус разработан для Heltec V3 и представляет собой чистый и практичный корпус для портативных проектов.

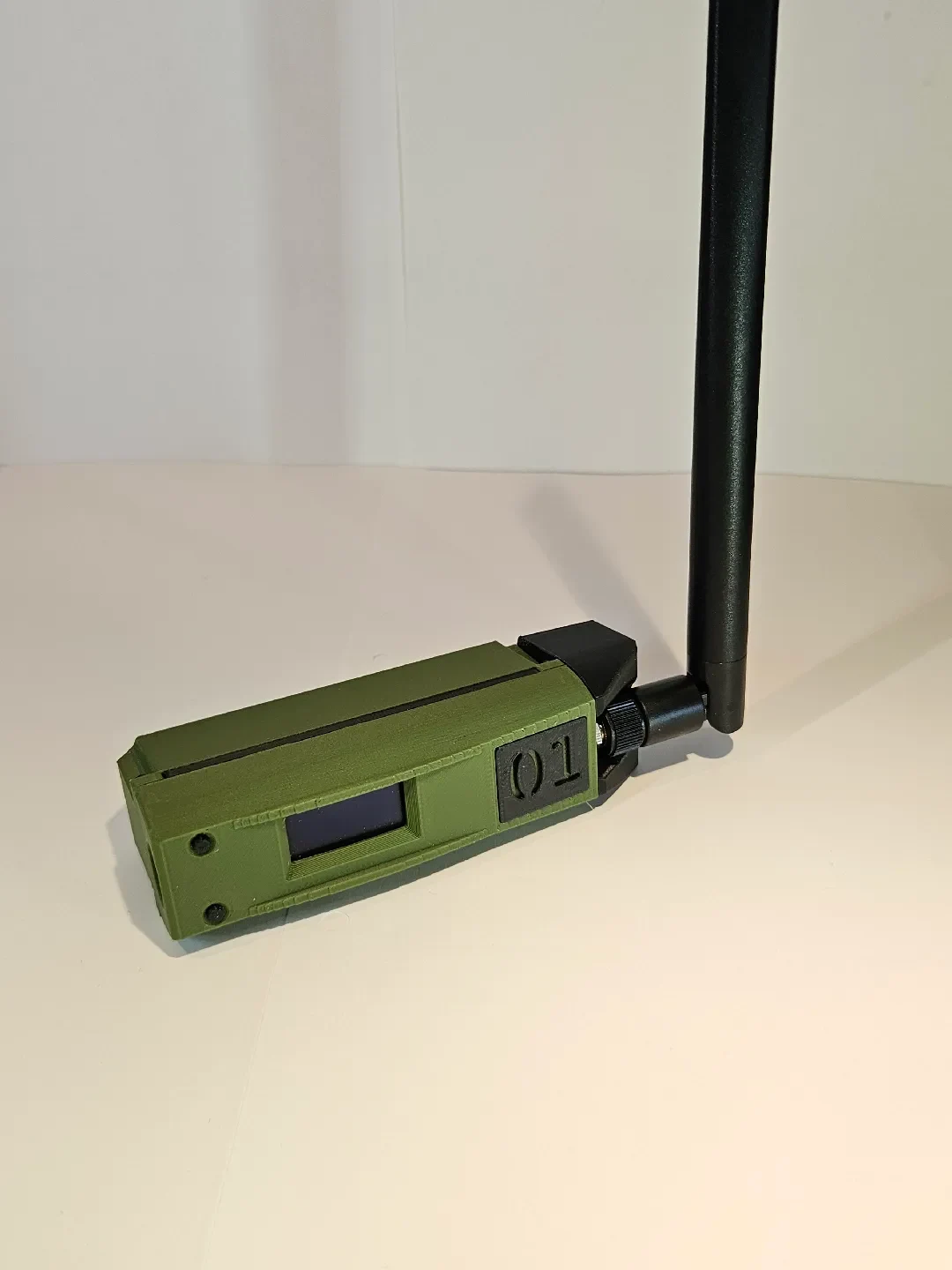

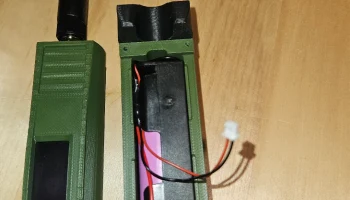

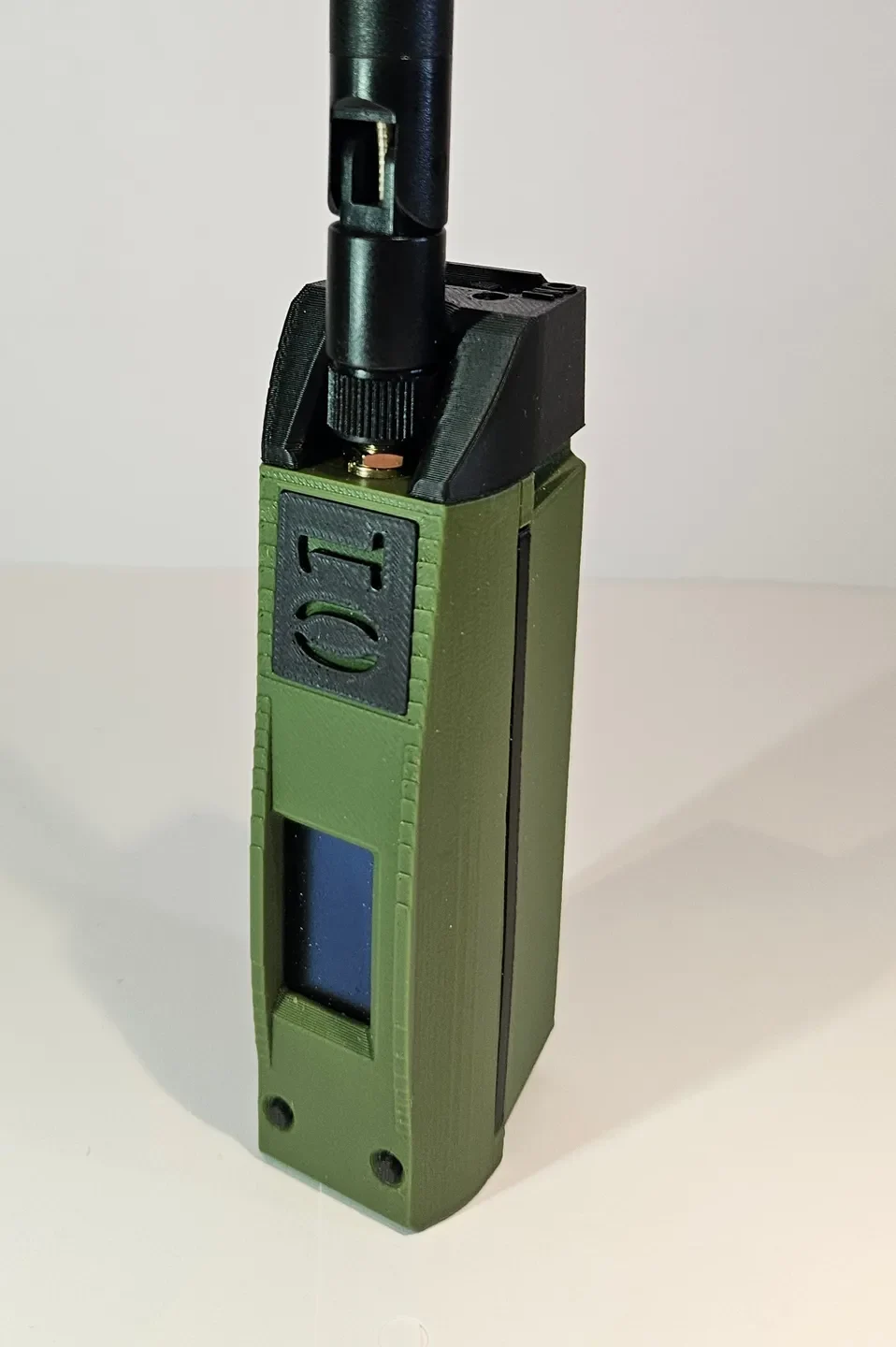

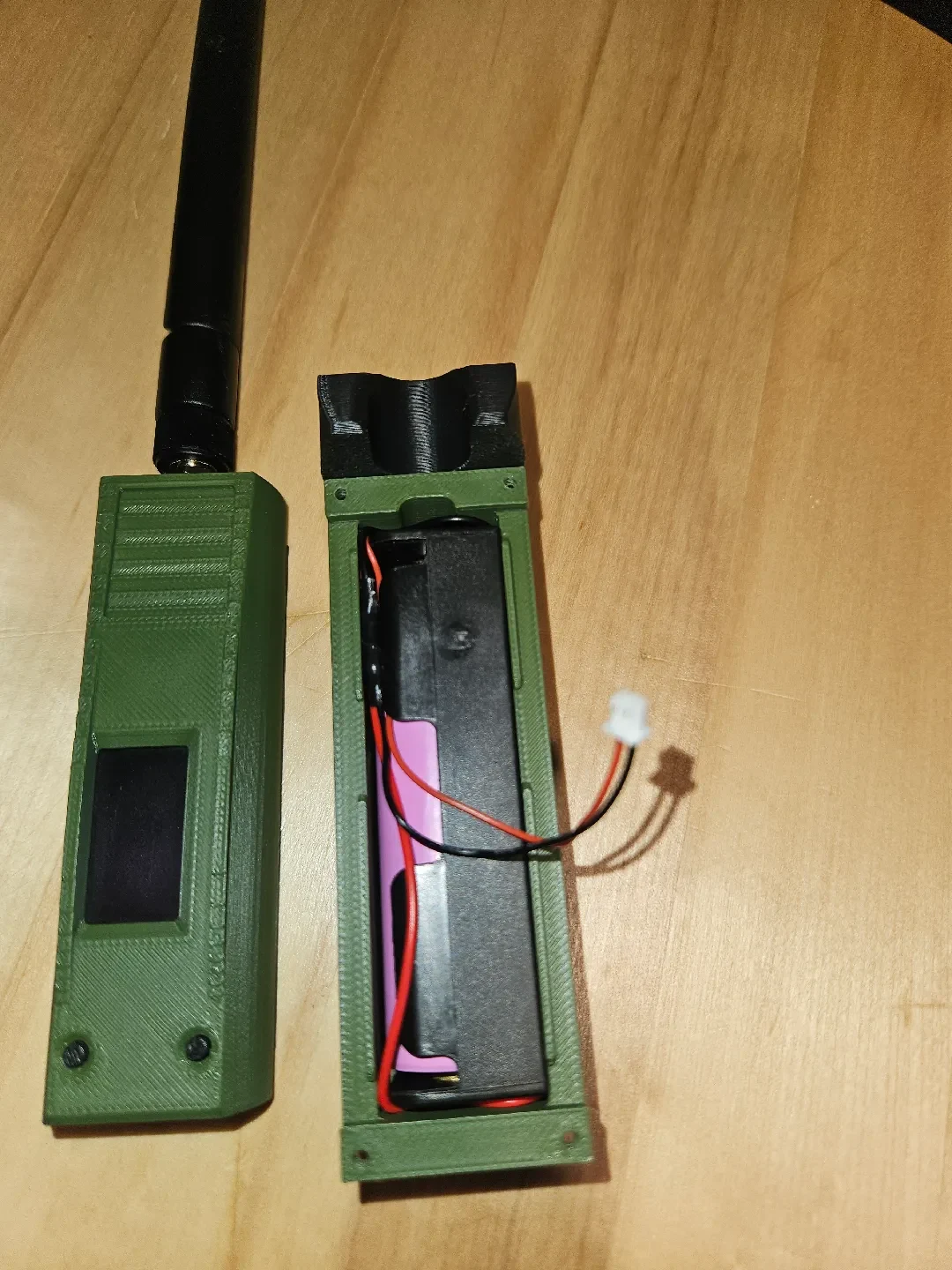

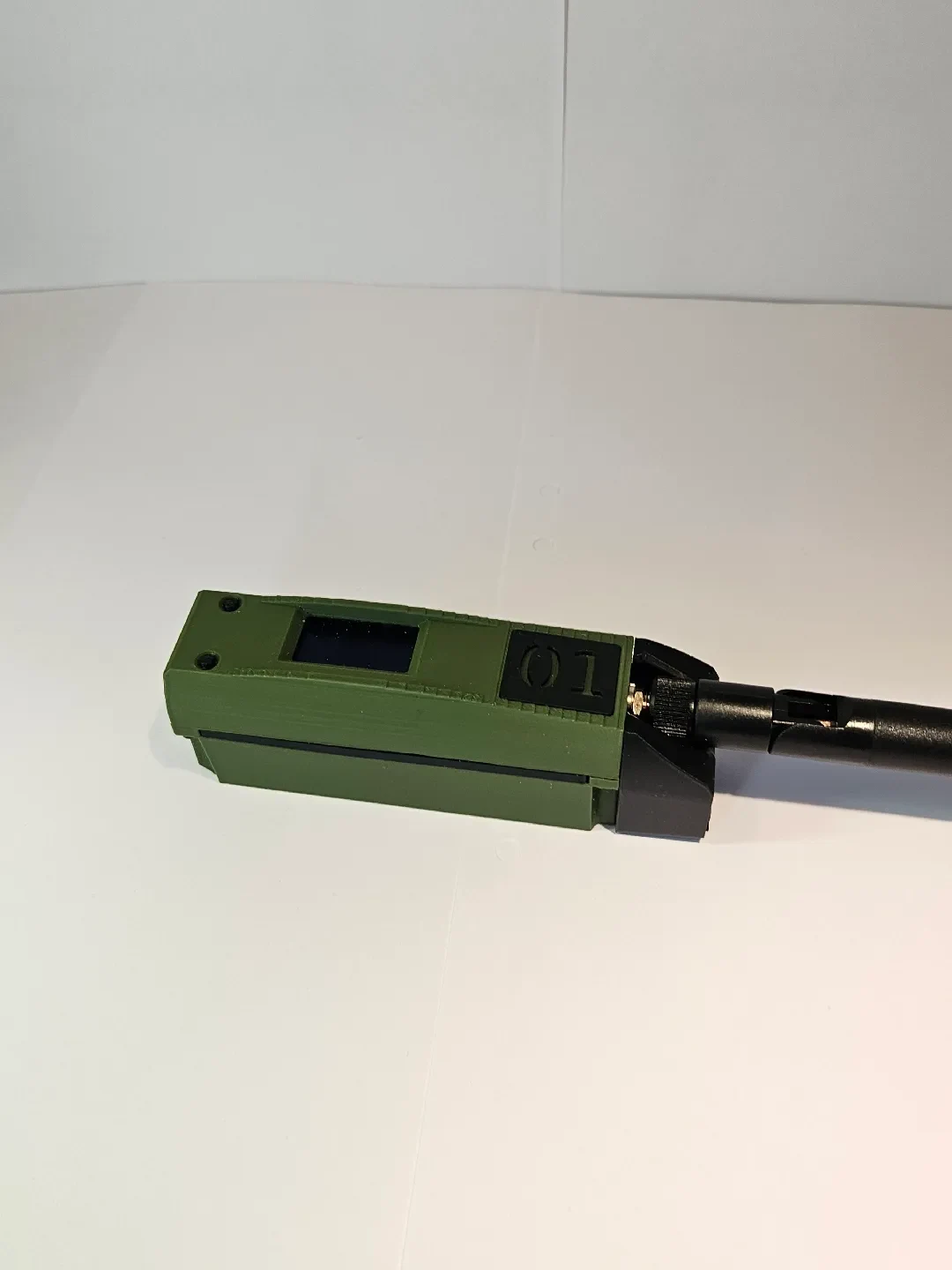

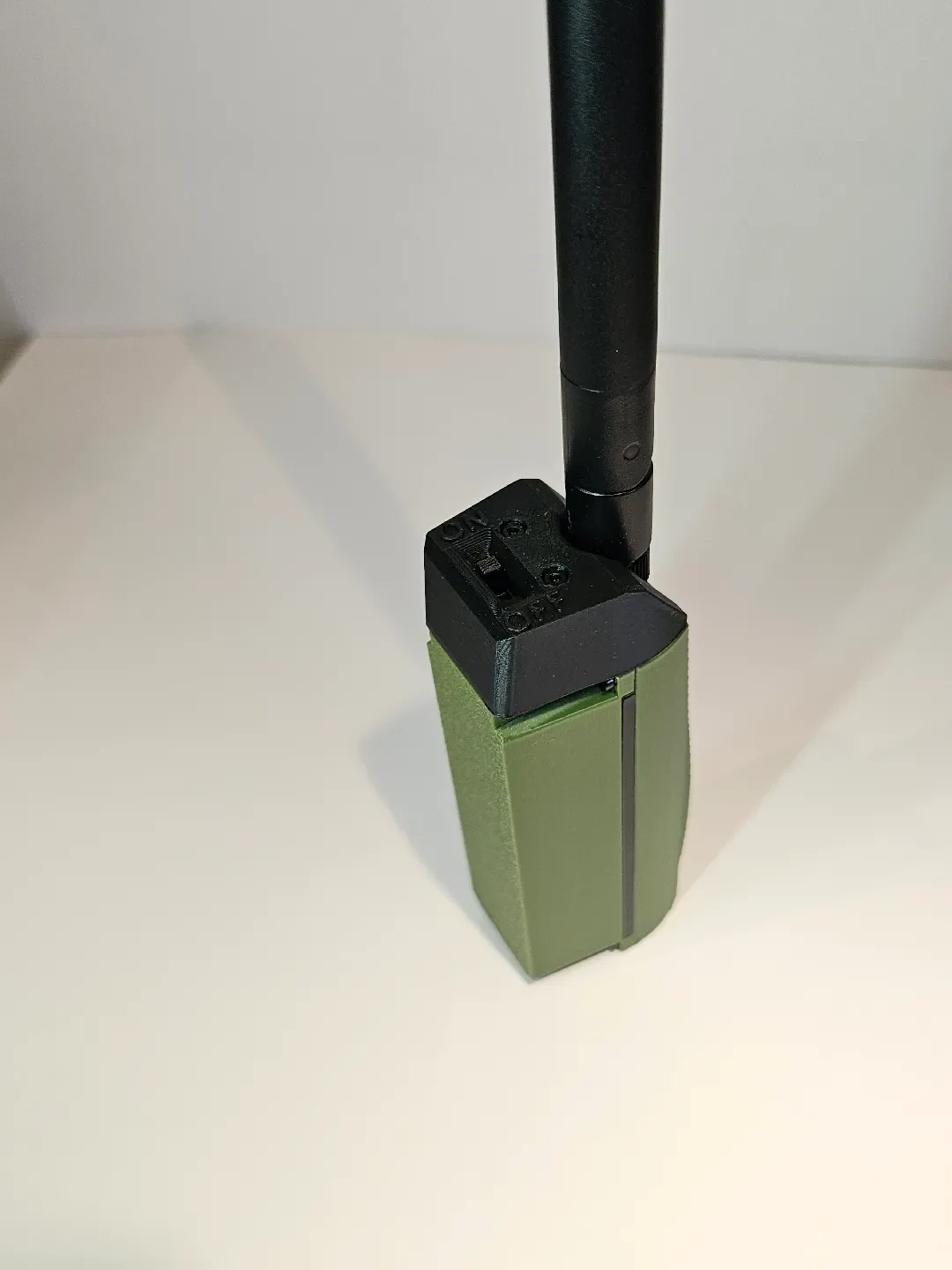

Он включает в себя специальное место для держателя батареи 18650 размером 76 × 20 × 21 мм и настраиваемую переднюю идентификационную табличку, которую можно использовать для нумерации, этикеток или создания собственного дизайна.

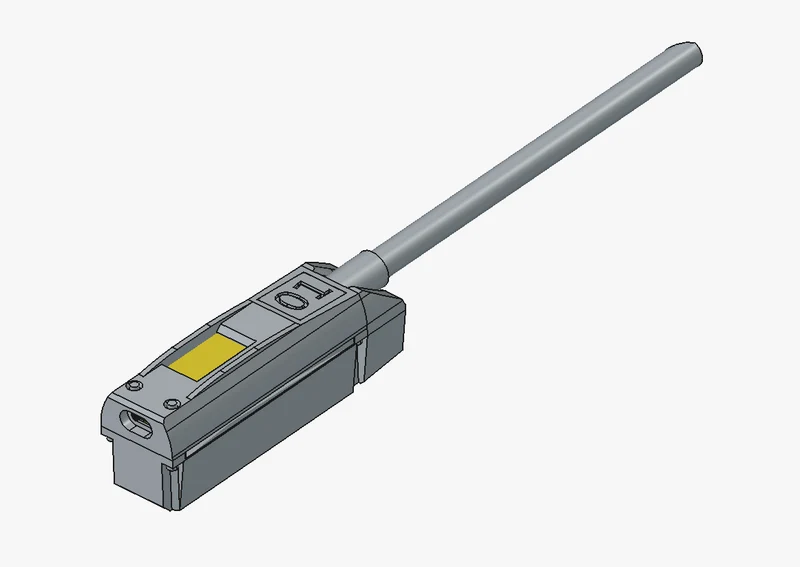

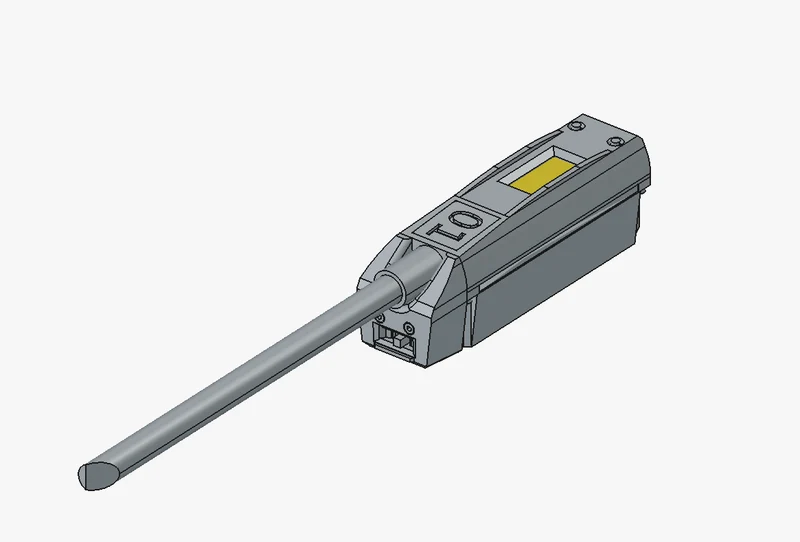

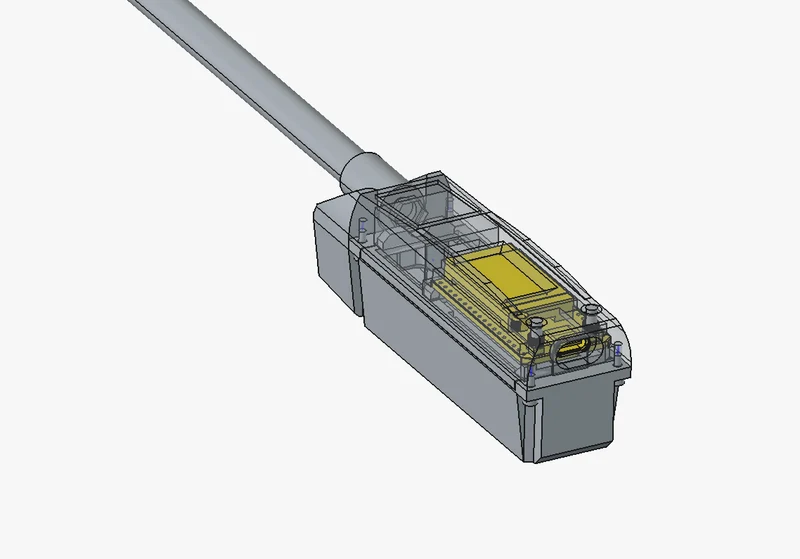

Упрощенная эталонная модель Heltec V3 показана на некоторых изображениях предварительного просмотра, чтобы проиллюстрировать соответствие компонентов и внутреннюю компоновку. Эталонная модель не включена в эту загрузку и предназначена исключительно для визуализации и проверки соответствия в процессе проектирования.

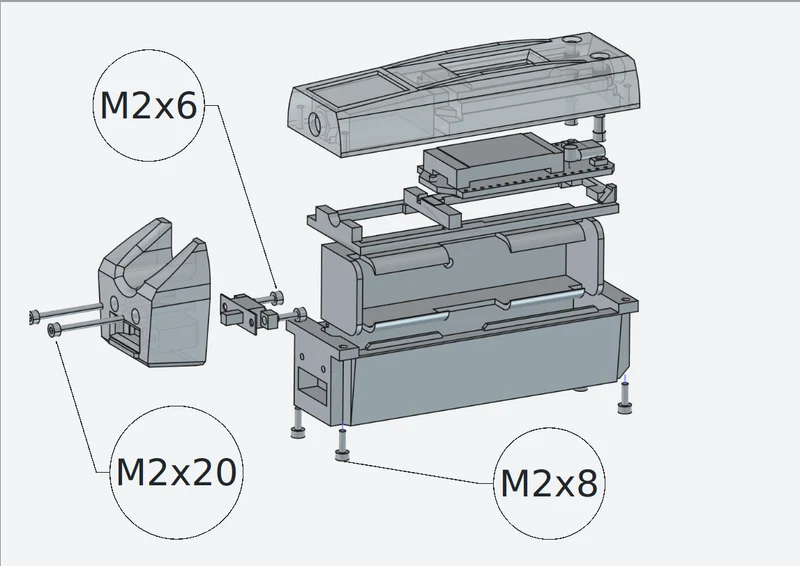

Для сборки потребуется следующее оборудование:

2 винта M2×6 мм

4 винта M2×8 мм

2 винта M2×20 мм

Альтернативная версия корпуса включает вырез для ползункового переключателя, монтируемого на панели. Выключатель должен иметь примерно следующие размеры:

Длина корпуса: 20 мм

Ширина корпуса: 6 мм

Высота корпуса: 5,5 мм

Расстояние между монтажными отверстиями: 15 мм.
