L114 Ремешок для Heltec T114 v2

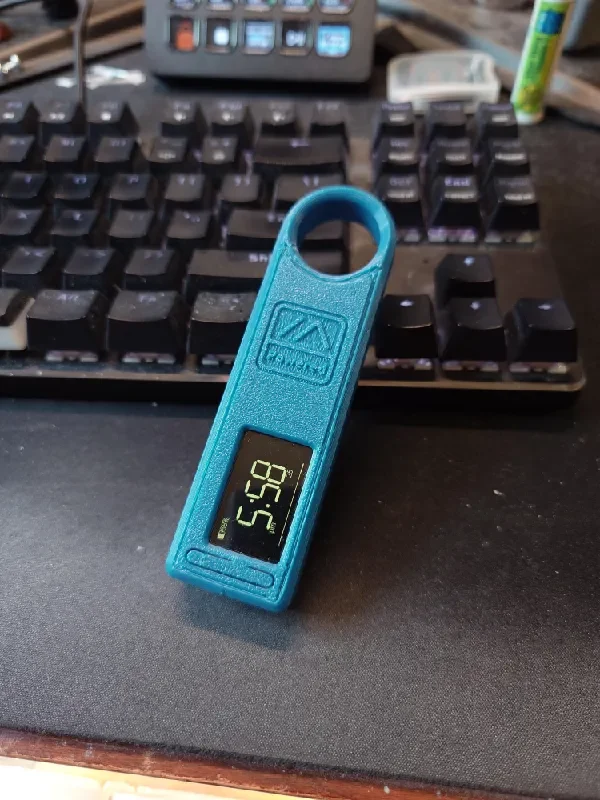

Это чехол для Heltec T114 V2, который можно повесить на сумке, рюкзаке или связке ключей в качестве аккуратного «брелка». В нем имеется место для модуля GPS, а также антенны RAK PCB или OEM-катушки.

Требуемые материалы
Heltec T114 V2 nEF52840 (Amazon — партнерская ссылка)
+ GPS-модуль и кабель (входят в комплект поставки по ссылке выше)
1 винт с плоской головкой M3 x 8 мм (Amazon — партнерская ссылка)
1x 502030 LiPo аккумулятор 3,7 В с разъемом MICRO-JST (Amazon — партнерская ссылка)
1 антенна RAK PCB 915 МГц или катушка OEM-антенны
(необязательно) Быстросъемный брелок Spigen (Amazon — партнерская ссылка) или карабин на ваш выбор.
Инструкции по печати
Распечатайте параметры прочности на любом материале, который вы предпочитаете.
Поместите лицевую ��асть основного корпуса лицом к печатной платформе.
Поместите заднюю часть крышки к печатной платформе.
Включить обнаружение тонких стенок
Инструкции по сборке
Подключите модуль GPS, антенну и аккумулятор к T114 v2.
Поместите порт T114v2 в корпус первым. Аккуратно зафиксируйте на месте, убедившись, что доска лежит ровно.
Поместите антенну в корпус над T114v2. При необходимости аккуратно «сложите» антенный провод, но без резких изгибов!
Поместите модуль GPS и зафиксируйте его на месте, избегая геометрии, в которой будет проходить винт M3.
Установите заднюю крышку на корпус. Вы можете слегка согнуть его, чтобы он встал на место. Закрепите винтом с плоской головкой M3 x 8 мм.

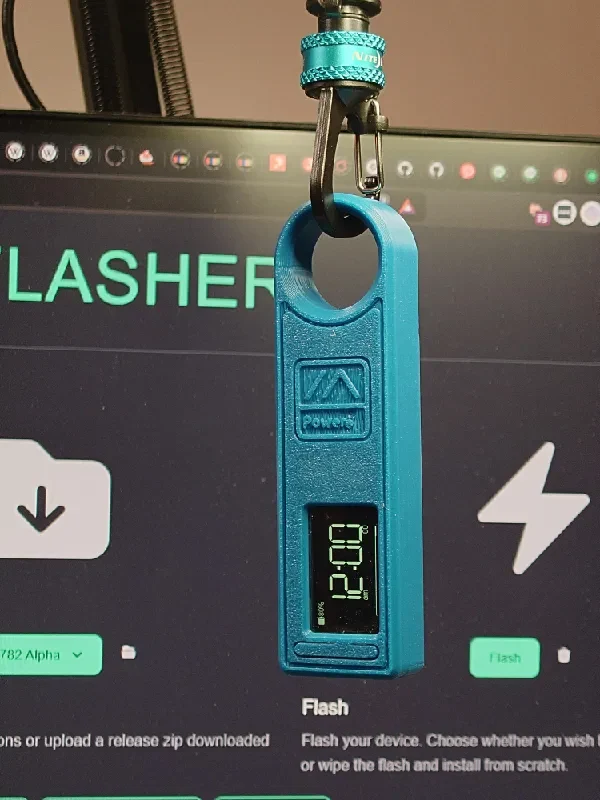

Прикрепите карабин, прицепите к сумке и наслаждайтесь!
