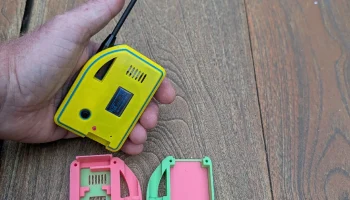

Чехол для платы Heltec V4 с GPS, аккумулятором и кнопкой ...
Вдохновение
Этот дизайн был вдохновлен: «3D-печатный корпус для Heltec V4 (GPS) с аккумулятором емкостью 3000 мАч» от @AdiCEvil_3819894 на https://www.printables.com/model/1460642-3d-printed-enclosure-for-heltec-v4gps. Нам нравится внешний вид этой модели, но изменить на ее основе файлы STL было сложнее, чем нарисовать ее с нуля, поэтому мы создали дизайн, включив в него понравившиеся нам функции. Если вам не нужна кнопка ВКЛ/ВЫКЛ, то эта модель, вероятно, станет для вас лучшим вариантом (требуется меньше оборудования и она выглядит более круто, чем наша версия).
Дополнения/Изменения
Кнопка включения/выключения с фиксацией
Стало сложнее случайно нажать кнопку сброса (отверстие вместо кнопки).
Большая глубина задней крышки для аккумулятора
Больше места на передней крышке для размещения вилки аккумулятора
НЕ ПОДКЛЮЧАЙТЕ БАТАРЕЮ К ПЛАТЕ, ПОКА АНТЕННА НЕ ПОДКЛЮЧЕНА К ПЛАТЕ ПРАВИЛЬНО.
ВСЕГДА ОТКЛЮЧАЙТЕ АККУМУЛЯТОР ПЕРЕД ЗАМЕНОЙ АНТЕННЫ.
Необходимые детали
1. Плата разработки Heltec LoRa V4 с модулем GPS и аккумулятором емкостью 3000 мАч.
2. Четыре самореза М2,5х8.
3. Кнопочный переключатель. Тот, для работы с которым была разработана эта модель, был куплен на Amazon:
OURUI 30 шт. кнопочный переключатель с фиксацией https://www.amazon.com/dp/B0D4ZCWSD9

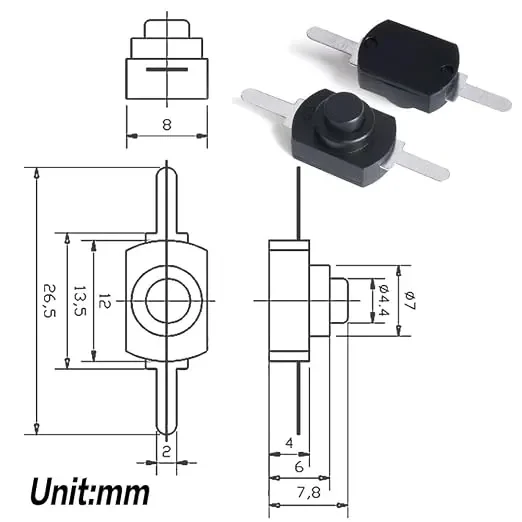

Вот размеры кнопки на случай, если вы захотите попробовать найти ее или аналогичную в другом месте:
4. Пара 2-контактных разъемов JST диаметром 1,25 мм (папа и гнездо). Мы использовали эти:
10 пар 2-контактных разъемов JST «папа» и «мама» 1,25 мм с проводами 80 мм https://www.amazon.com/dp/B07FP2FCYC
Печать
Никакие опоры не нужны.
Рекомендуемая высота слоя 0,2 мм для передней и задней обложки и кронштейна переключателя (0,3 мм тоже подойдет).
Рекомендуемая высота слоя для пуговицы 0,1 мм. Высота слоя 0,2 мм тоже подойдет, но может потребоваться постобработка, чтобы он плавно прошел через отверстие в передней крышке.

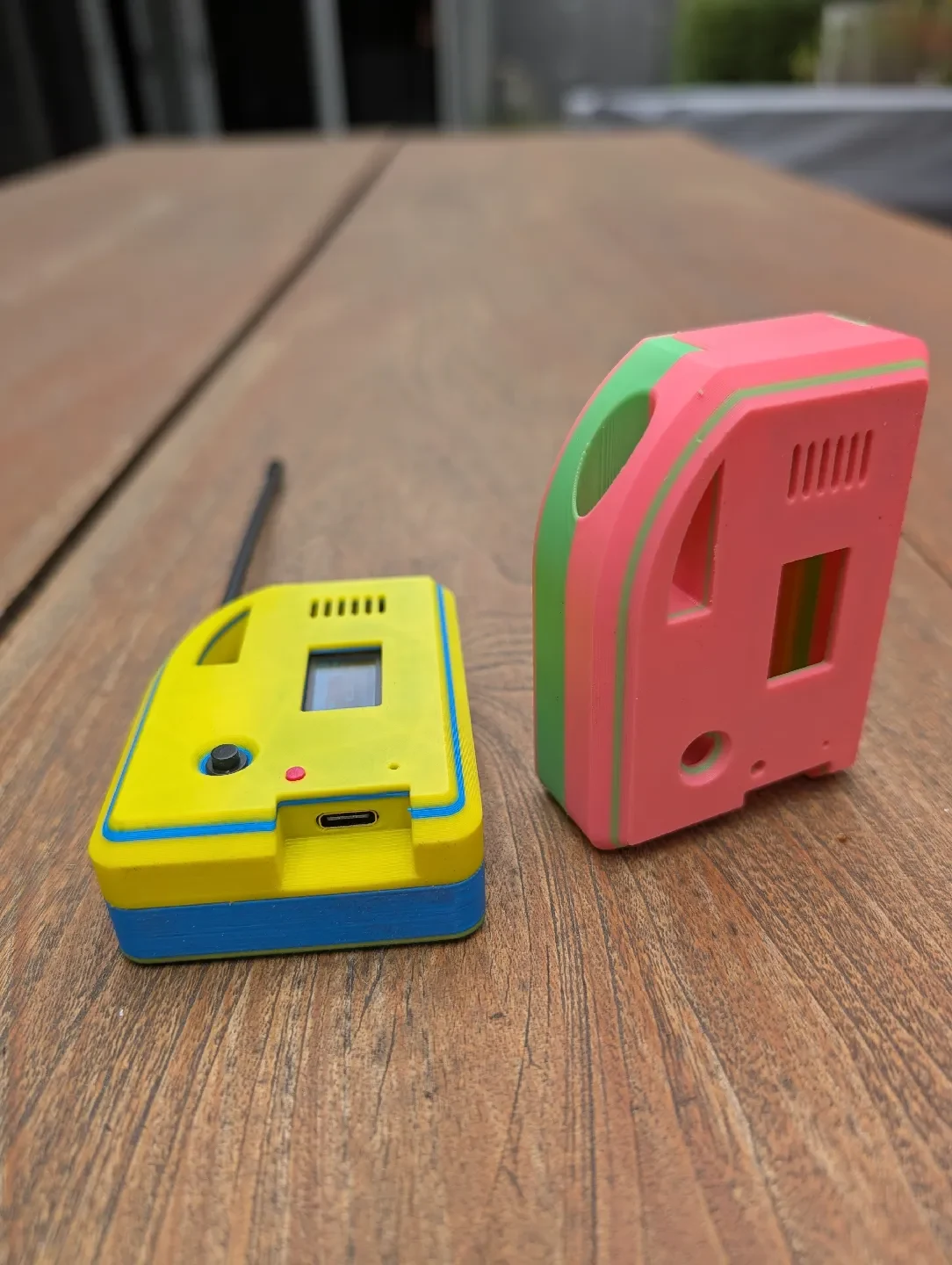

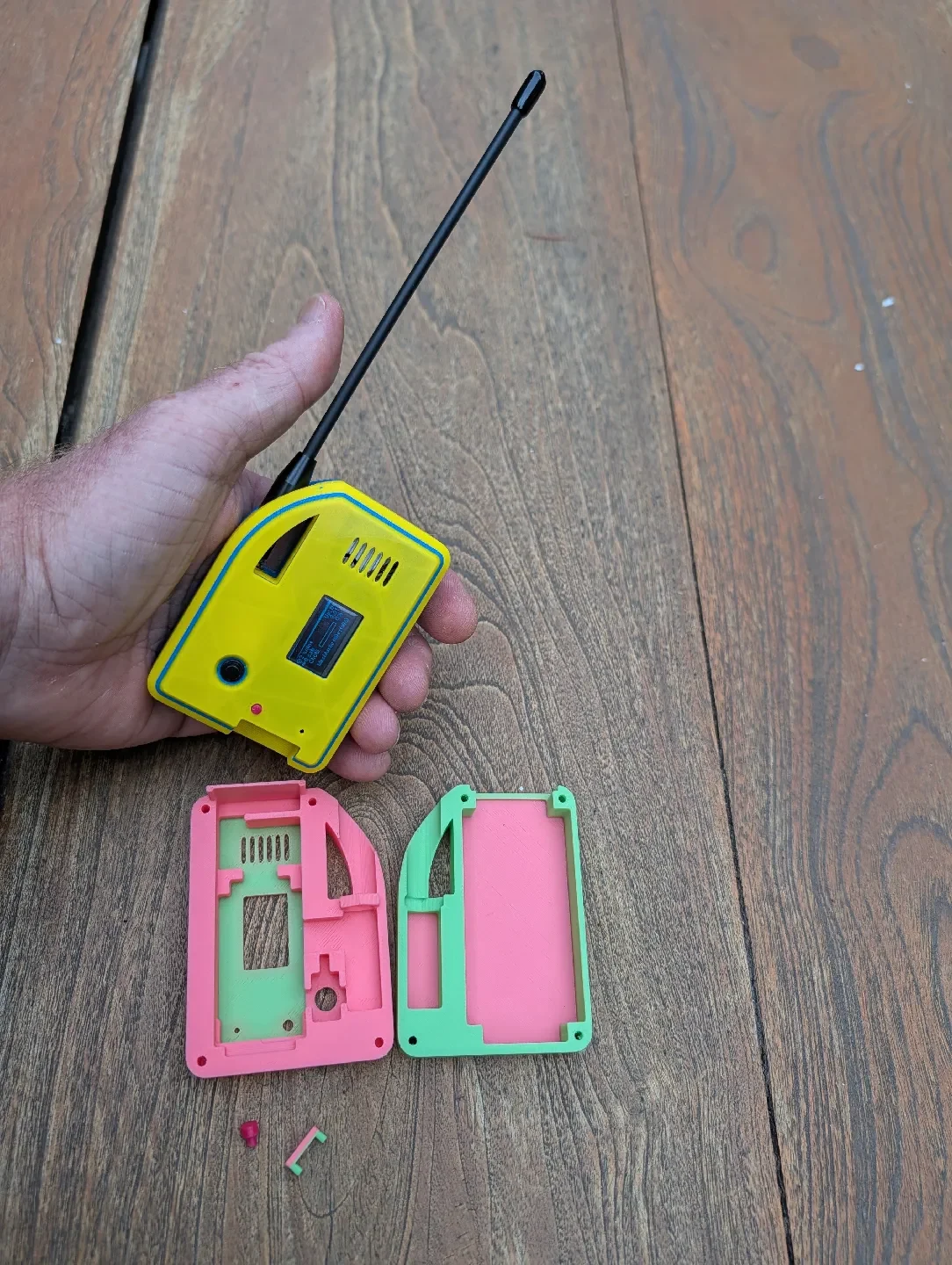

Если вы хотите повторить многоцветный узор на наших фотографиях, мы рекомендуем первый слой толщиной 0,1 мм, остальные слои — 0,2 мм и установить изменение цвета на высоте 1,5 мм, а другое — на 2,5 мм.
Сборка

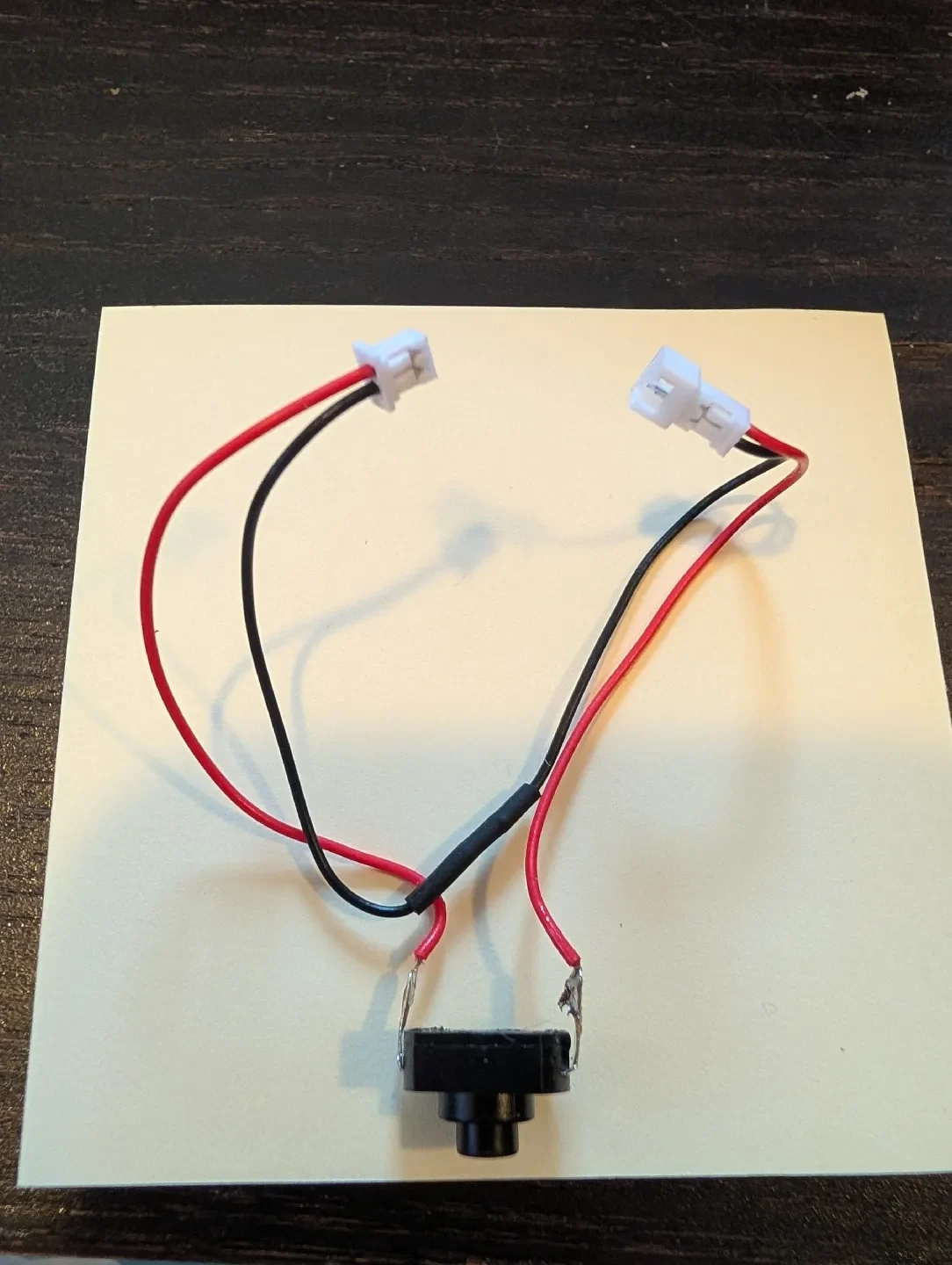

1. Проводка и установка кнопки переключения.
Перед пайкой обрежьте провода до такой длины: 70 мм для красных проводов и 60 мм для черных проводов.
Наденьте немного термоусадочной трубки на ��дин из черных проводов, спаяйте их вместе и термоусадите трубку на место соединения.
Отогните клеммы кнопки выключателя в противоположную от кнопки сторону.
Припаяйте концы красных проводов к клеммам кнопки переключения.
Вставьте кнопку переключателя в переднюю крышку и зафиксируйте ее правильно.
Закрепите кнопку переключателя, плотно вставив кронштейн кнопки переключателя, прежде чем зафиксировать ее на мест�� с помощью клея или сварки расплавом. Нам нравится использовать нагретое сопло 3D-ручки для печати, чтобы приварить кронштейн на месте.
2. Кнопка навигации/выбора
Вставьте кнопку в переднюю крышку перед установкой платы Heltec v4.
3. Установите плату Heltec v4 и модуль GPS.
Присоедините штекер U.FL антенного разъема к плате Heltec v4.
Вставьте конец разъема SMA через держатель антенны на передней крышке и закрепите шестигранной гайкой.
Прикрутите антенну к разъему SMA.
Вставьте штекерный разъем JST кнопки переключателя в гнездовой разъем JST с надписью «Bat» на плате Heltec v4.
Вставьте плату в переднюю крышку (сначала со стороны USB-порта) и защелкните ее на месте.

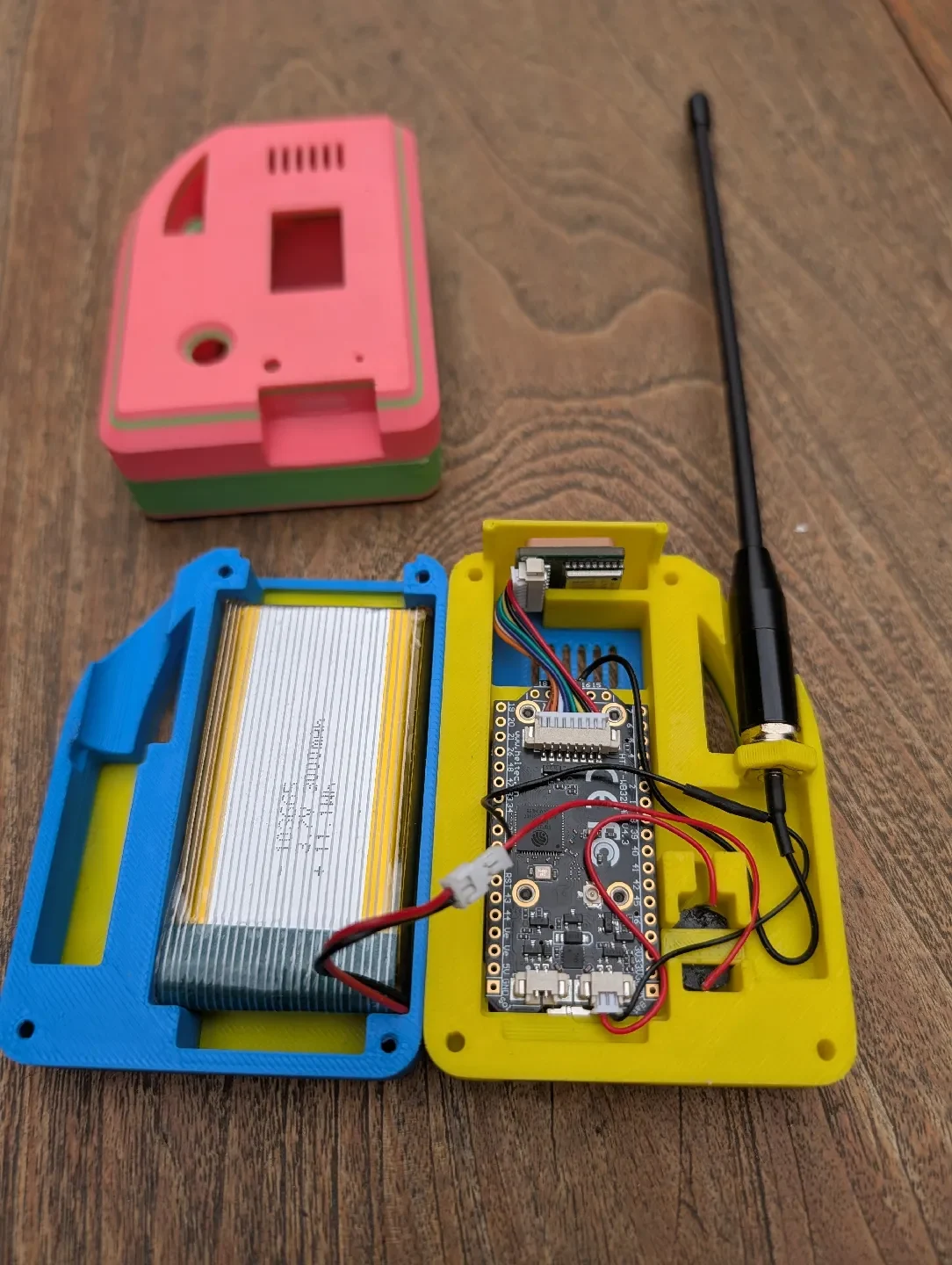

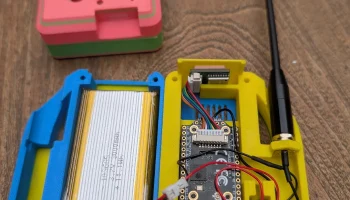

4. Установка аккумулятора и окончательная сборка.
Поместите аккумулятор в заднюю крышку так, чтобы кабель аккумулятора находился внизу.
Вставьте штекерный разъем JST аккумулятора в гнездовой разъем JST кнопки переключения и платы Heltec v4.
Расположите провода в любом доступном внутреннем пространстве и закройте крышки вместе.
Вставьте четыре самореза и затяните корпус.
