***ОБНОВЛЕНИЕ 06.09.24***

Добавлен подходящий чехол, предназначенный для использования с силиконовым чехлом для Cardkb.

*********************************

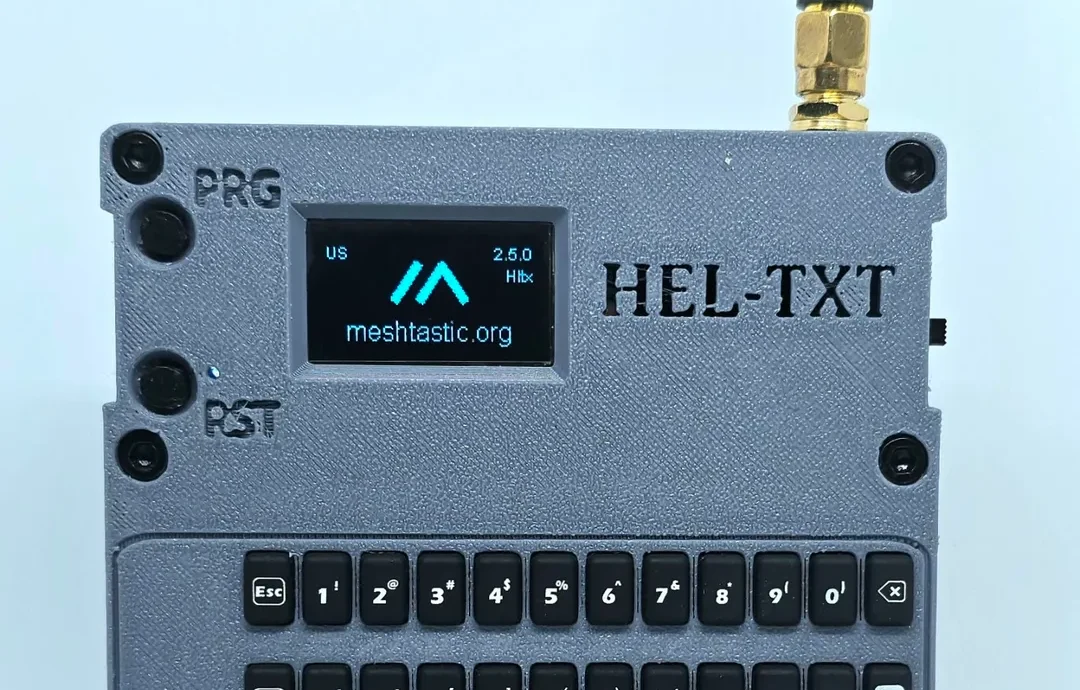

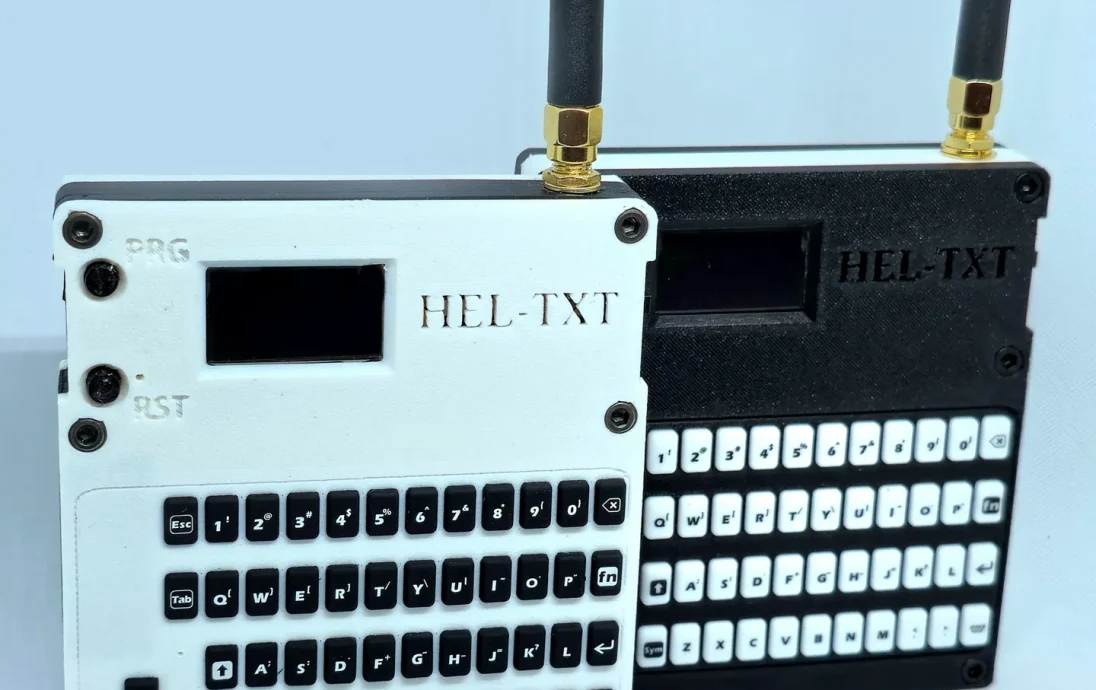

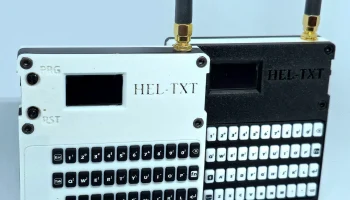

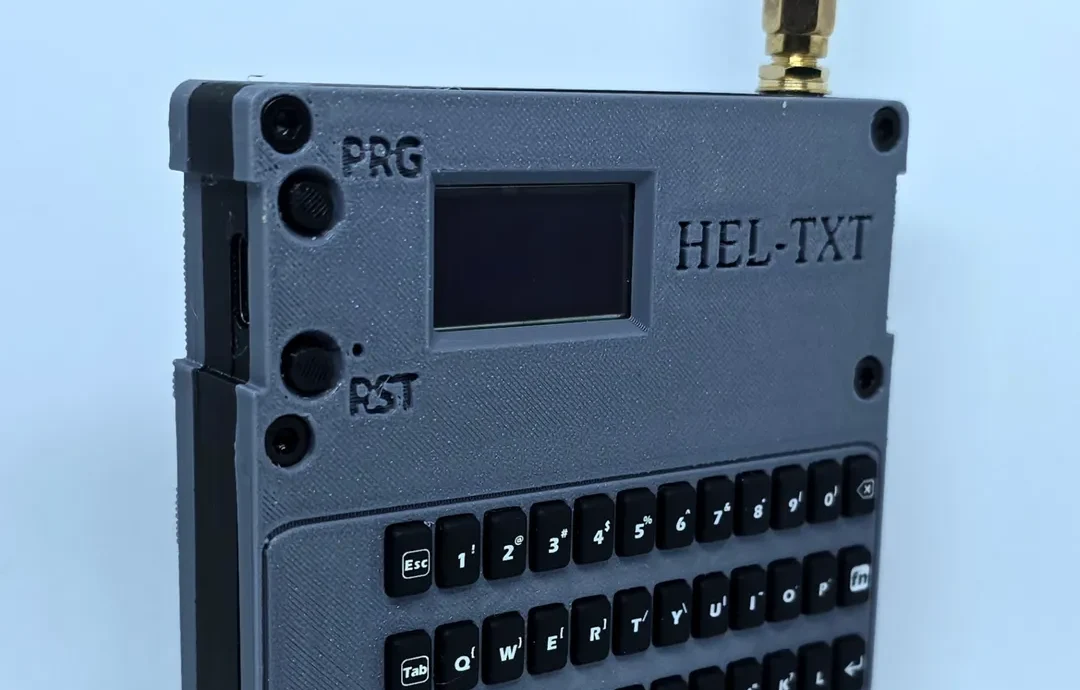

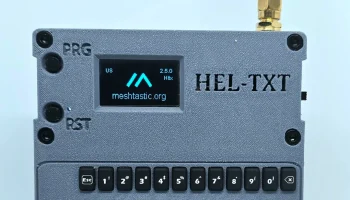

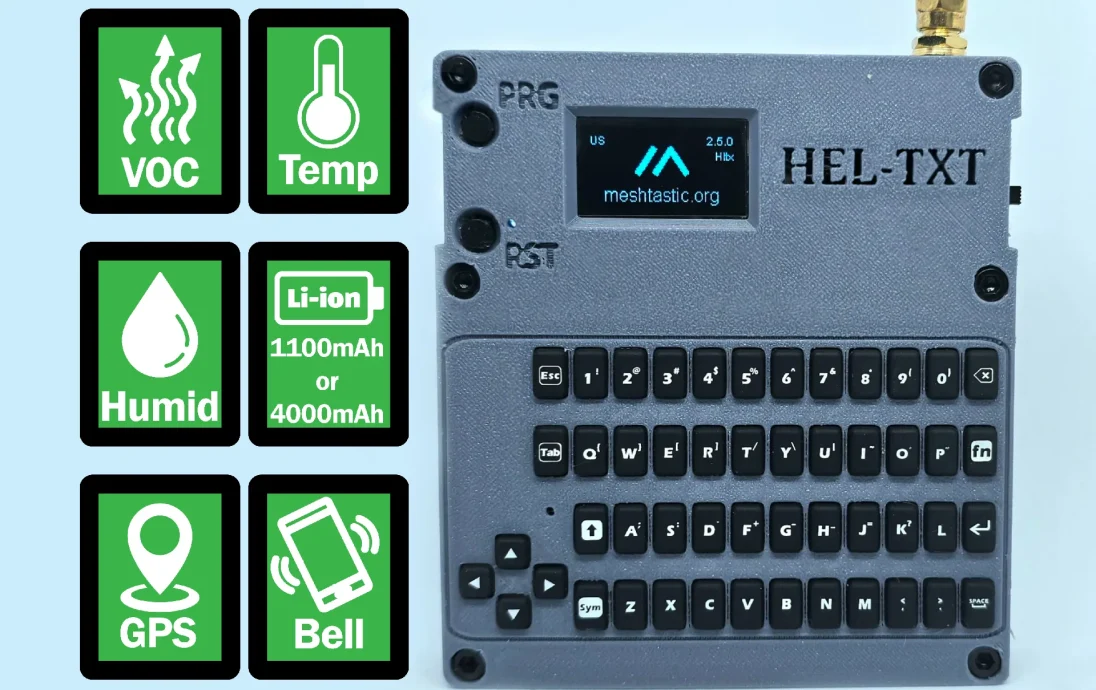

Это случай создания автономного коммуникатора Meshtastic с использованием Heltec ESP32 V3 и M5Stack CardKb. Целью этого проекта было сделать его максимально компактным и простым для печати, но при этом функциональным и прочным. Я также обе��печил возможность добавления дополнительных функций, таких как выключатели питания, GPS, зуммер и т. д.

Для тех, кто хочет просто купить готовую вещь, вот мои магазины. Ссылка ниже.

<<Покупайте здесь на Etsy>>
<<Магазин Тинди здесь>>

Список материалов:

Heltec ESP32 V3 — https://a.co/d/5d0xl5p

M5Stack CardKB — https://www.digikey.com/short/v8wjcvb3

Силиконовый чехол — https://www.tindie.com/products/36007/

Литий-ионный аккумулятор емкостью 4000 мАч — 12x50x54 мм — https://a.co/d/aBu97UO

Винт с шестигранной головкой, м3, 16 мм — https://a.co/d/aFIBnWE

Необязательно:

Heltec V3 Ultimate Shield (содержит GPS, зуммер, вибромотор, мосфеты. Кодировщик не требуется) — https://etsy.me/4r2uWjH

GPS-модуль GT-U7 — https://a.co/d/iN4Jurx

МОП-транзистор 2N7000 для GPS — https://a.co/d/dzGOds3

Выключатель питания — https://a.co/d/4niMcLk

Пассивный зуммер — https://www.aliexpress.us/item/3256806074013807.html?channel=twinner

BME680 — https://a.co/d/hAfowoO

Инструкции по печати:
Я спроектировал все детали так, чтобы им не требовались опоры. Они находятся на позиции, которая обеспечит вам наилучшую печать.

Инструкции по КардКБ:

Обязательно снимите разъем порта Groove, встроенный в CardKB, это необходимо для того, чтобы можно было закрыть чип и кабели, находящиеся на плате, во избежание короткого замыкания.

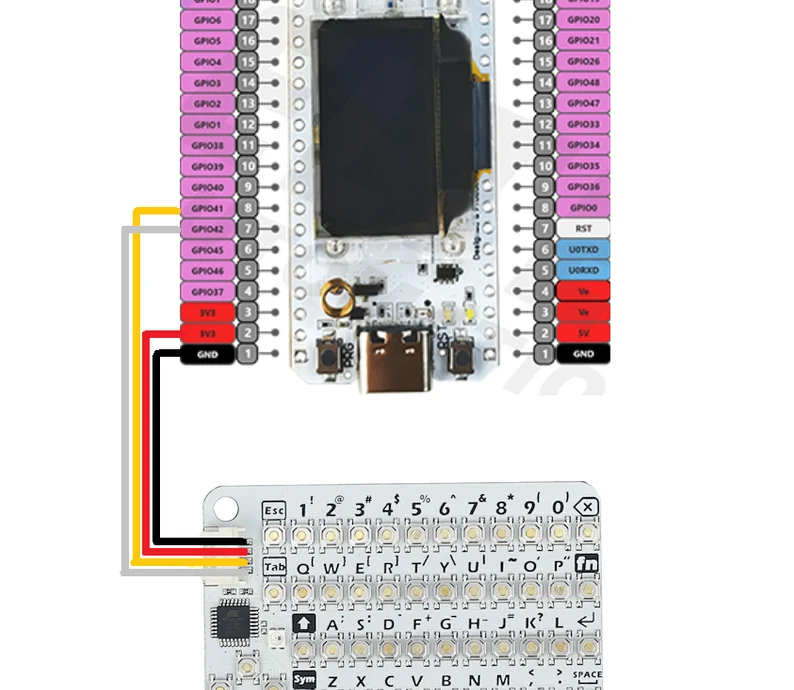

Припаяйте все кабели, как показано на рисунке ниже.

Перейдите в «Конфигурация радио»> «Конфигурации модуля»> «Стандартные сообщения» и включите «Стандартные сообщения».

Введите «cardkb» без кавычек в поле «Разрешить источник ввода».

Инструкции BME680:

Припаяйте все кабели, как показано на рисунке ниже.

Перейдите в «Конфигурация радио»> «Конфигурации Telemtry»> «Включить метрический модуль».

Инструкции по GPS-модулю (опционально):

Подключите GT-U7 к мосфету, как показано ниже.

Перейдите в приложение Meshtastic > Конфигурации радио > Позиция.

Установите для GPS_RX_PIN значение 5 (это будет связано со слотом TXD на GPS).

Установите для GPS_TX_PIN значение 4 (это будет связано со слотом RXD на GPS).

Установите PIN_GPS_EN на 3 (это позволит прошивке Meshtastic отключать питание платы GPS с помощью пользовательской кнопки платы Heltec, нажав ее 3 раза)

Сборка:
— Сначала соберите все платы и компоненты на раму.
— Разместите кнопки на верхнем дисплее.
— Прикрепите верхний дисплей и зафиксируйте его болтами M3 диаметром 12 мм.
— Наденьте гайки на нижнюю крышку, они должны точно встать на свое место.
— Положите нижнюю крышку на нижнюю часть рамы гайками вниз.
— Сначала закрутите верхнюю крышку
— Повторите действия для держателя клавиатуры.

****ДОПОЛНИТЕЛЬНЫЕ РАЗДЕЛЫ*****

Выключатель питания (опционально):

Разрежьте черный кабель аккумулятора пополам.

Припаяйте одну половину к среднему контакту выключателя питания.

Припаяйте вторую половину к одной из двух оставшихся ножек выключателя питания.

Вставьте переключатель питания в слот, предназначенный для переключателя.

Тест.
