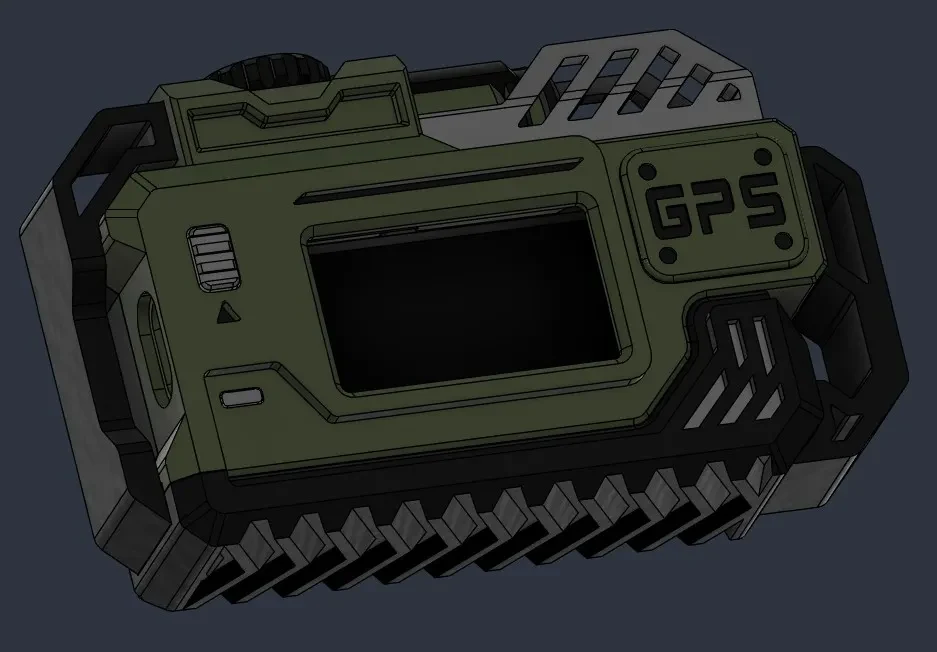

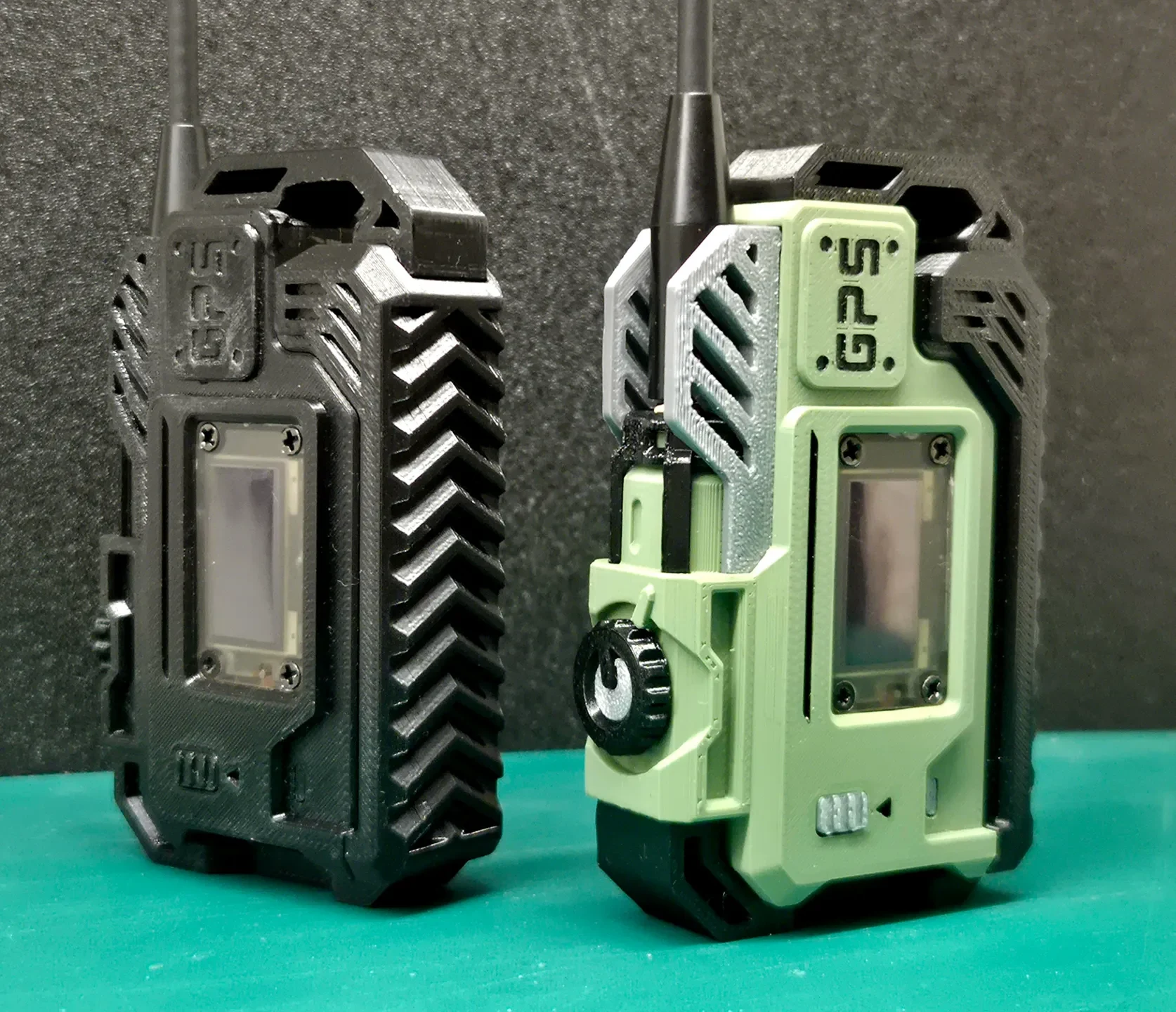

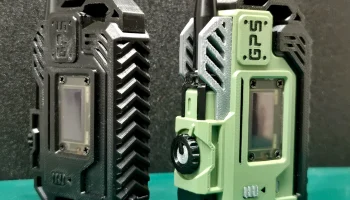

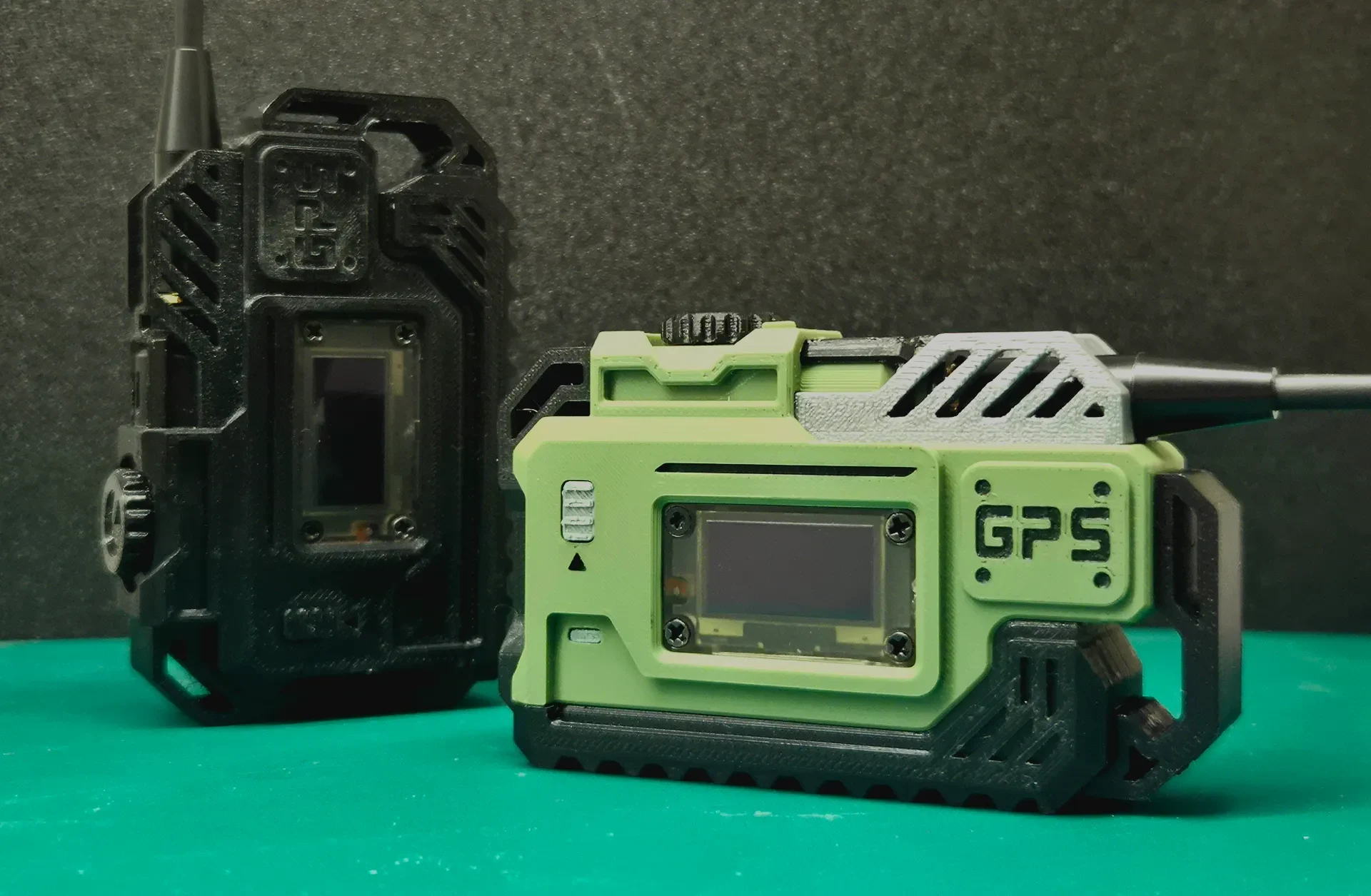

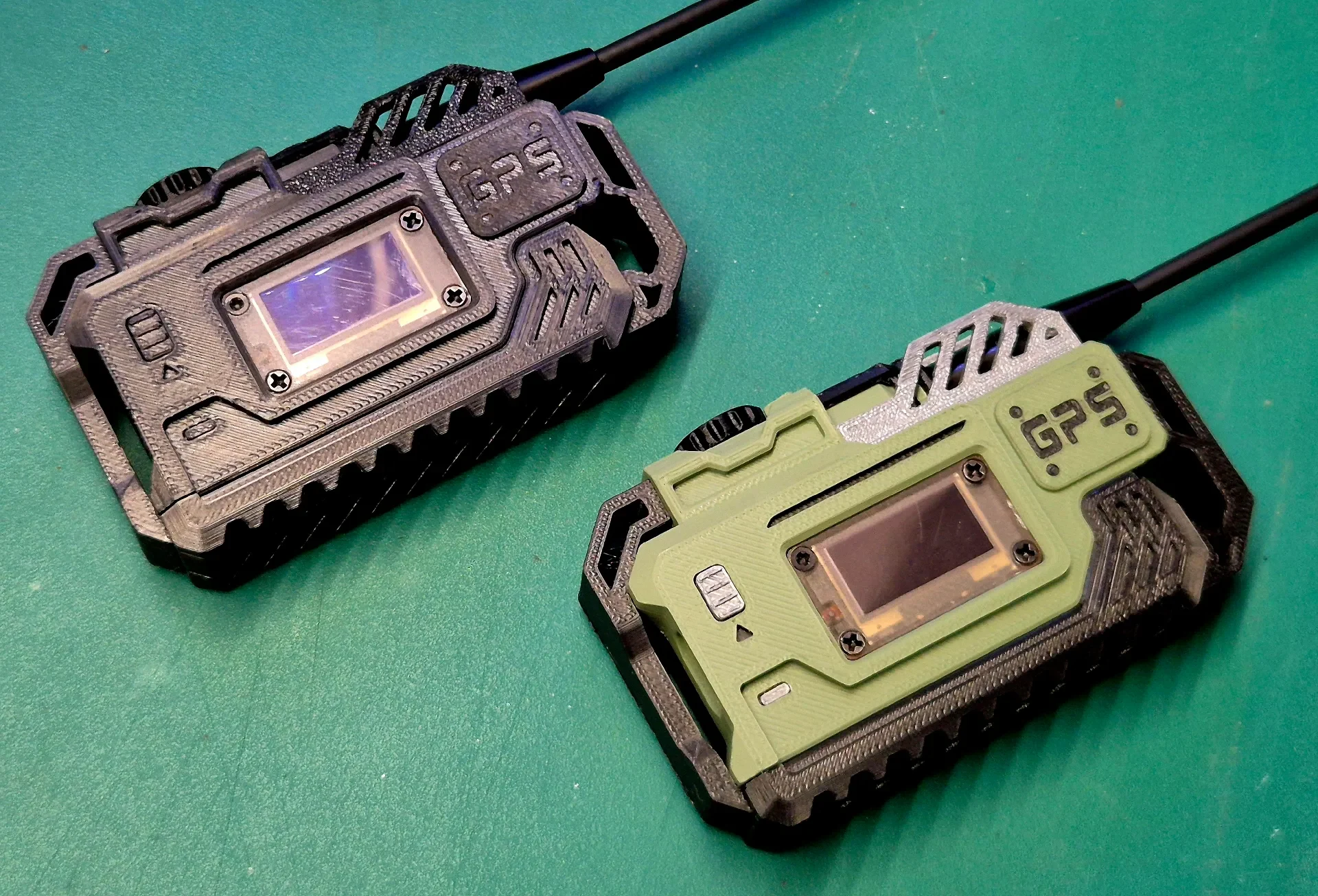

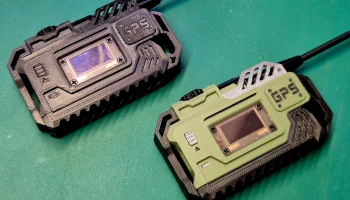

Совместимый с Heltec V4 чехол с переключателем...

Печать:

Требуются опоры. Я рекомендую использовать мосты везде, где это возможно, так как с некоторых небольших объектов трудно снять опоры.

Напечатано из PETG/PLA с соплом 0,4 мм и высотой слоя 0,1 мм.

Нить меняется через 21 мм для деталей, а затем возвращается к базовому цвету через 21,6 мм. Я решил покрасить свой, чтобы не было видно линий сквозь фаски.

Советы по сборке:

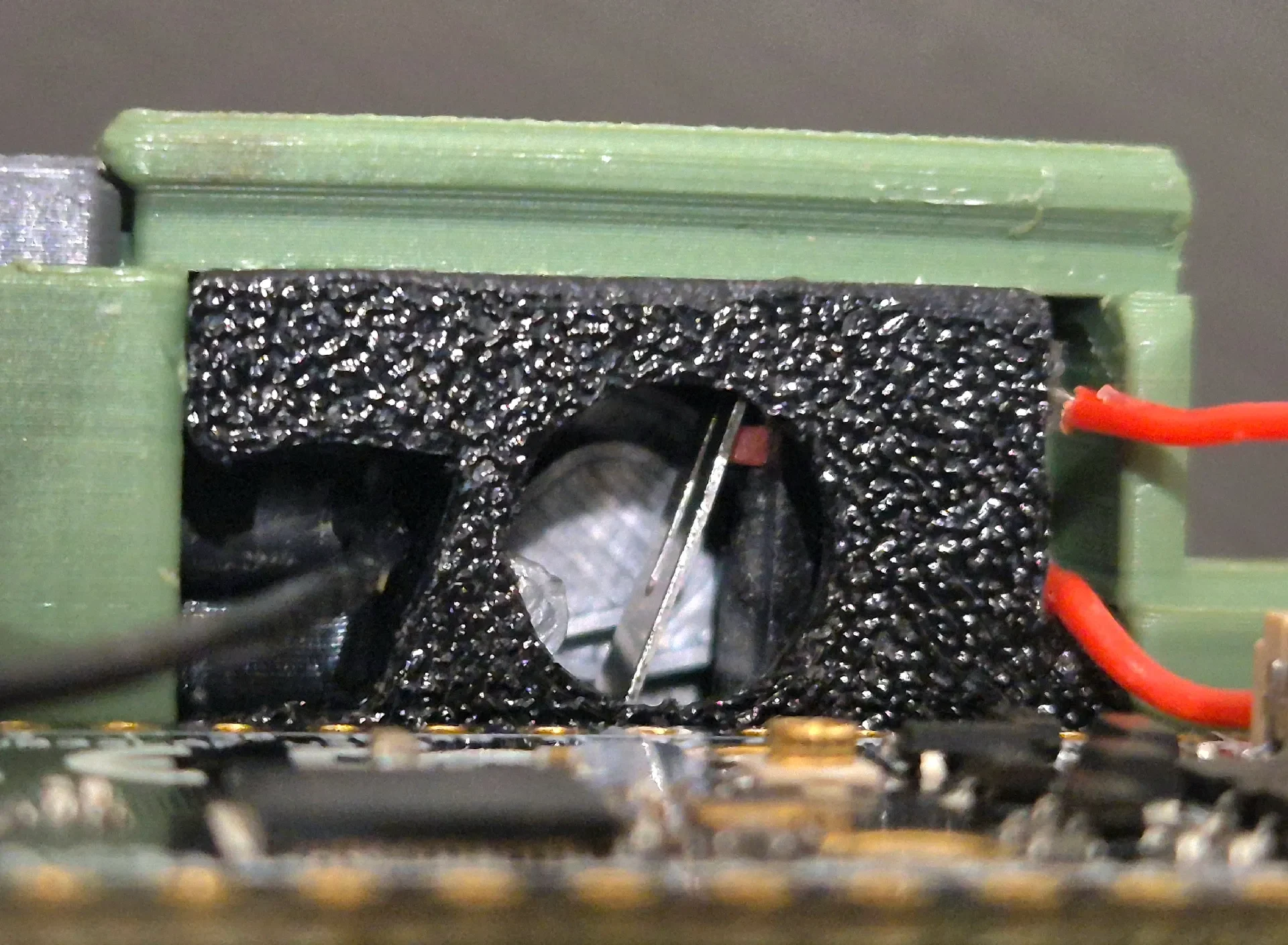

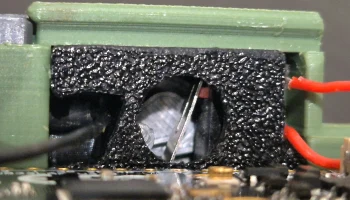

Припаяйте микропереключатель с помощью прилагаемого провода* примерно в 20 мм от положительной клеммы разъема. Механический переключатель будет работать, даже если микропереключатель не установлен, поэтому подключение переключателя не является обязательным.

Обрежьте рычаг микропереключателя так, чтобы он не выступал за край в закрытом состоянии.

Установите компо��енты в переднюю часть корпуса в следующем порядке: Пружина -> Антенный разъем -> Вал переключателя (необходимо сжать пружину) -> Микровыключатель и печатная вставка (одновременно) -> Кнопки.

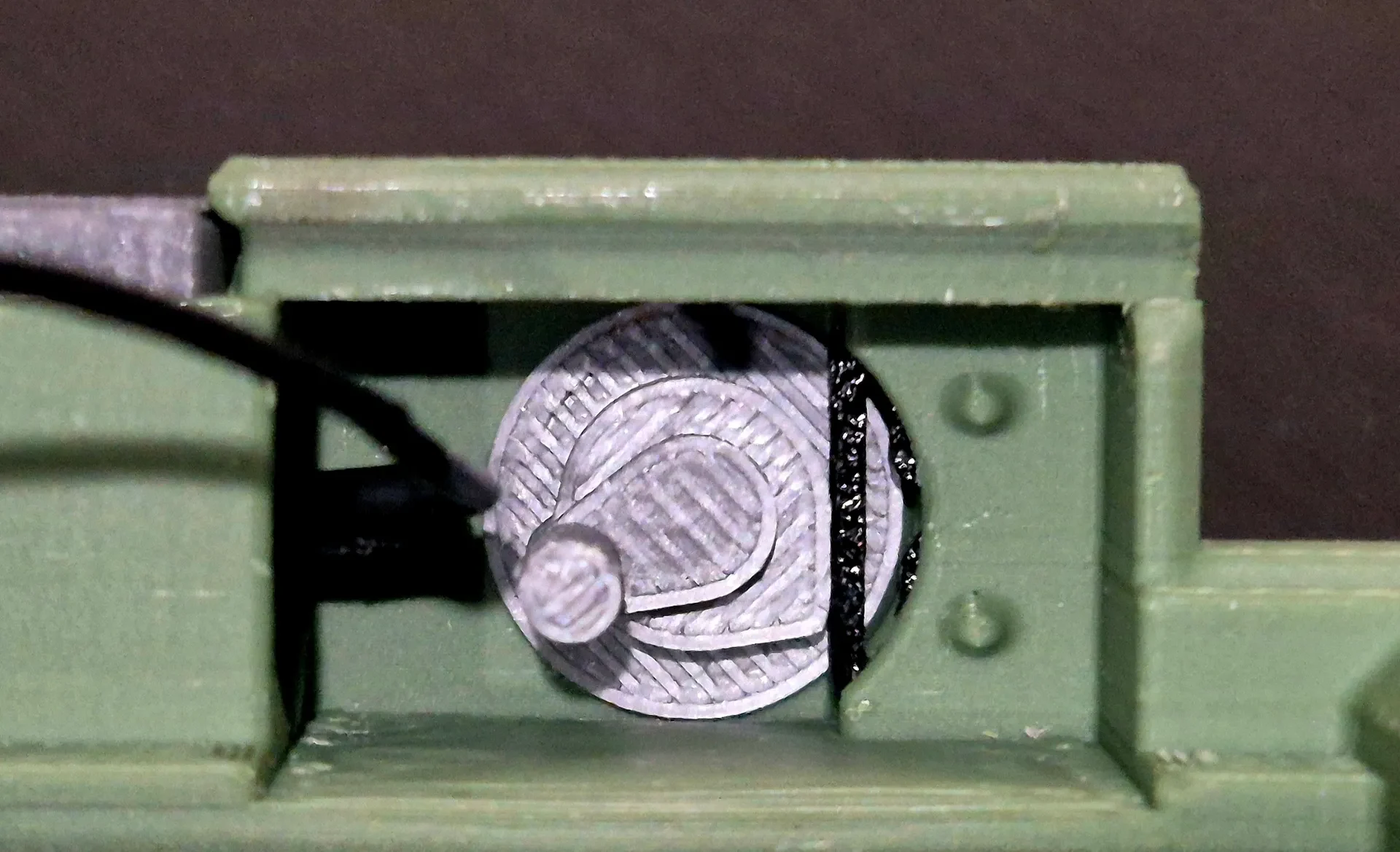

Прежде чем устанавливать диск на вал переключателя, убедитесь, что пружина заставляет вал полностью сжимать микровыключатель и надежно удерживает вал на месте. Если она недостаточно прочная, нагрейте пружину и слегка растяните ее.

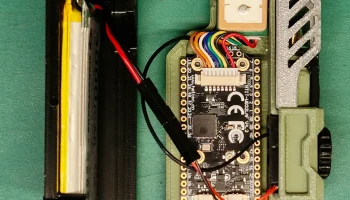

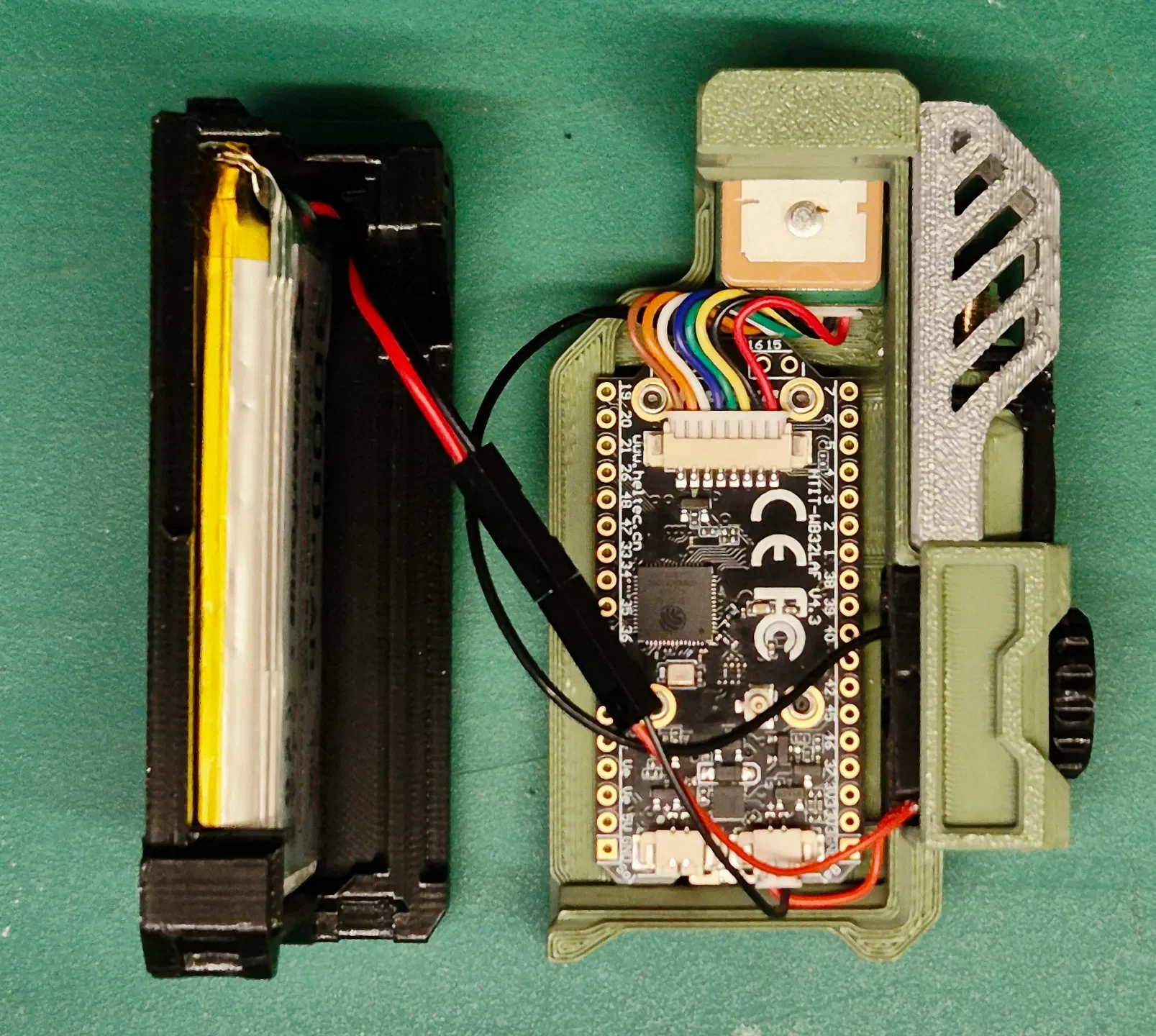

Затем подключите переключатель, антенный кабель и GPS к микроконтроллеру.

Установите GPS, а затем микроконтроллер, сначала разъем USB-C.

Для аккумулятора я использовал двухконтактные разъемы Dupont, потому что они тонкие и были у меня под рукой. Они не фиксируются вместе, но внутри корпуса для них мало места для разъединения.

Зазор между стыками деталей составляет 0,1 мм. Все спроектировано так, чтобы стыковаться друг с другом защелками. Возможно, потребуется легкая очистка.

После печати соответствующую защелку правой направляющей необходимо освободить.

Декоративные детали вокруг антенны можно приклеить для большей прочности.

* Heltec WiFi LoRa 32 V4 поставляется с проводами, предварительно обжатыми с помощью разъема JST-PH 1,25.

Части:

Heltec Wi-Fi LoRa 32 V4

Хелтек GPS-модуль

Всенаправленная штыревая антенна Heltec (∅9,5 мм)

Литий-полимерный аккумулятор Makerfocus 3,7 В, 3000 мАч (65 × 36 × 10 мм)

Антенный кабель Heltec: прямой разъем IPEX (U.FL) версии 1 — SMA (10 мм).

SM1036 Микропереключатель
