SenseCAP T1000-E Molle и кобура с креплением на ремень 20...
Крепление/кобура/футляр для трекера SenseCAP T1000-E LoRa, специально для использования с трекером для собак Meshtastic.
Параметрический файл FreeCAD, позволяющий настраивать и корректировать модель, но модель немного беспорядочная, поэтому я ожидаю, что только незначительные корректировки будут работать, ничего не сломав.
Дополнительная длина ремешка для фиксации винтов — это основной момент, который требует настройки, но входящие в комплект STL также работают.
Толщина версии molle немного великовата, что делает все это очень жестким и немного громоздким, но это можно легко отрегулировать в дизайне freecad.
Печать цельным куском без подставок, разложенным ровно и сгибаемым в нужную форму, требуется гибкая нить (обычный ТПУ).

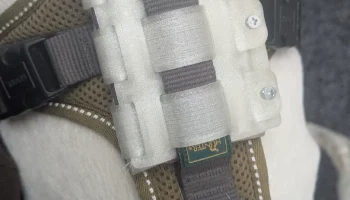

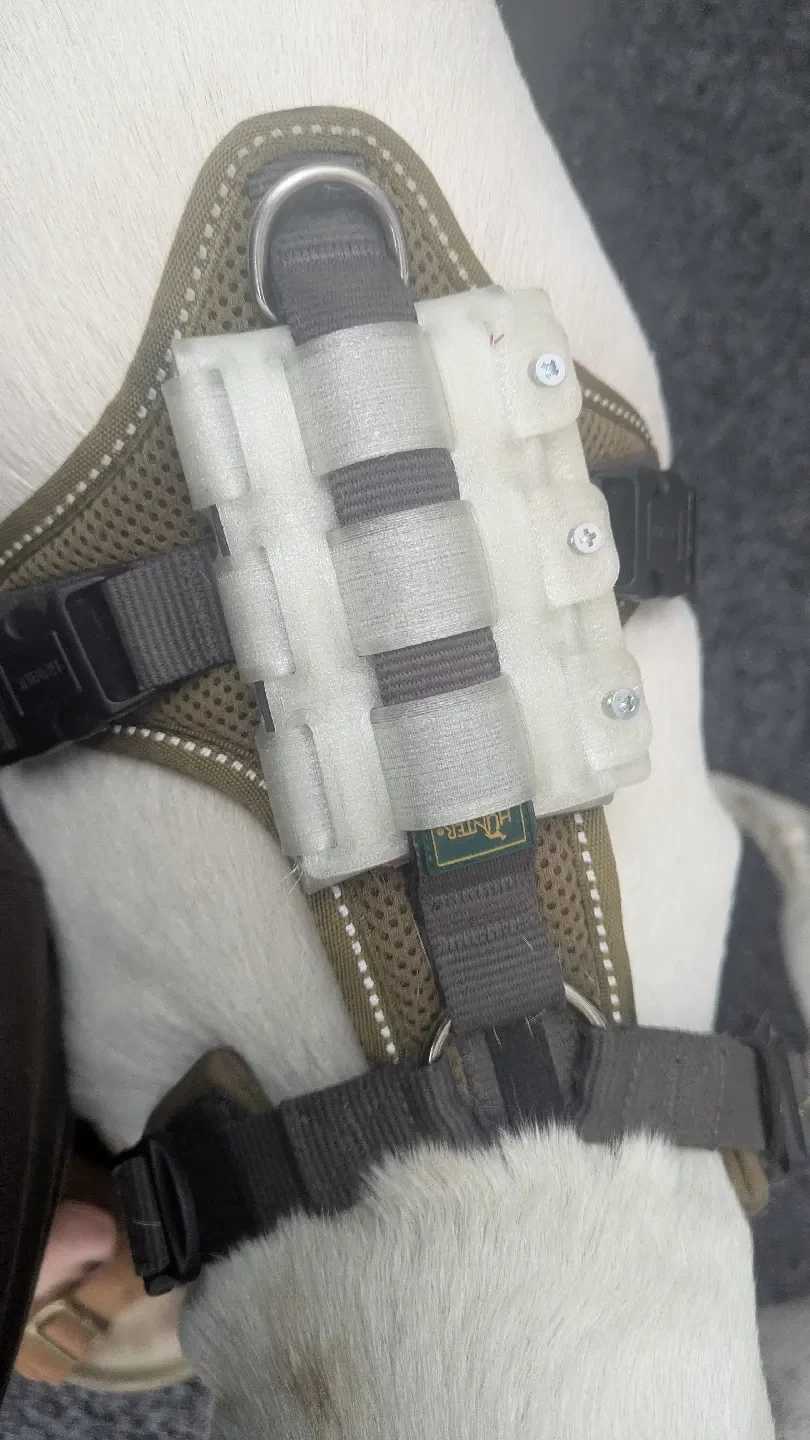

Монтажные ремни выполняют три функции: скрепляют сложенное изделие, прикрепляют его к лямке Molle или плоскому нейлоновому ремню шириной 20 мм (размер ремней на всех наших шлейках для собак) и запирают кейс с трекером внутри.
Они пронизывают сам корпус и нейлоновую ленту, вдохновленную распространенными системами крепления Molle, и фиксируются головками винтов M3, чтобы надежно закрыть корпус.

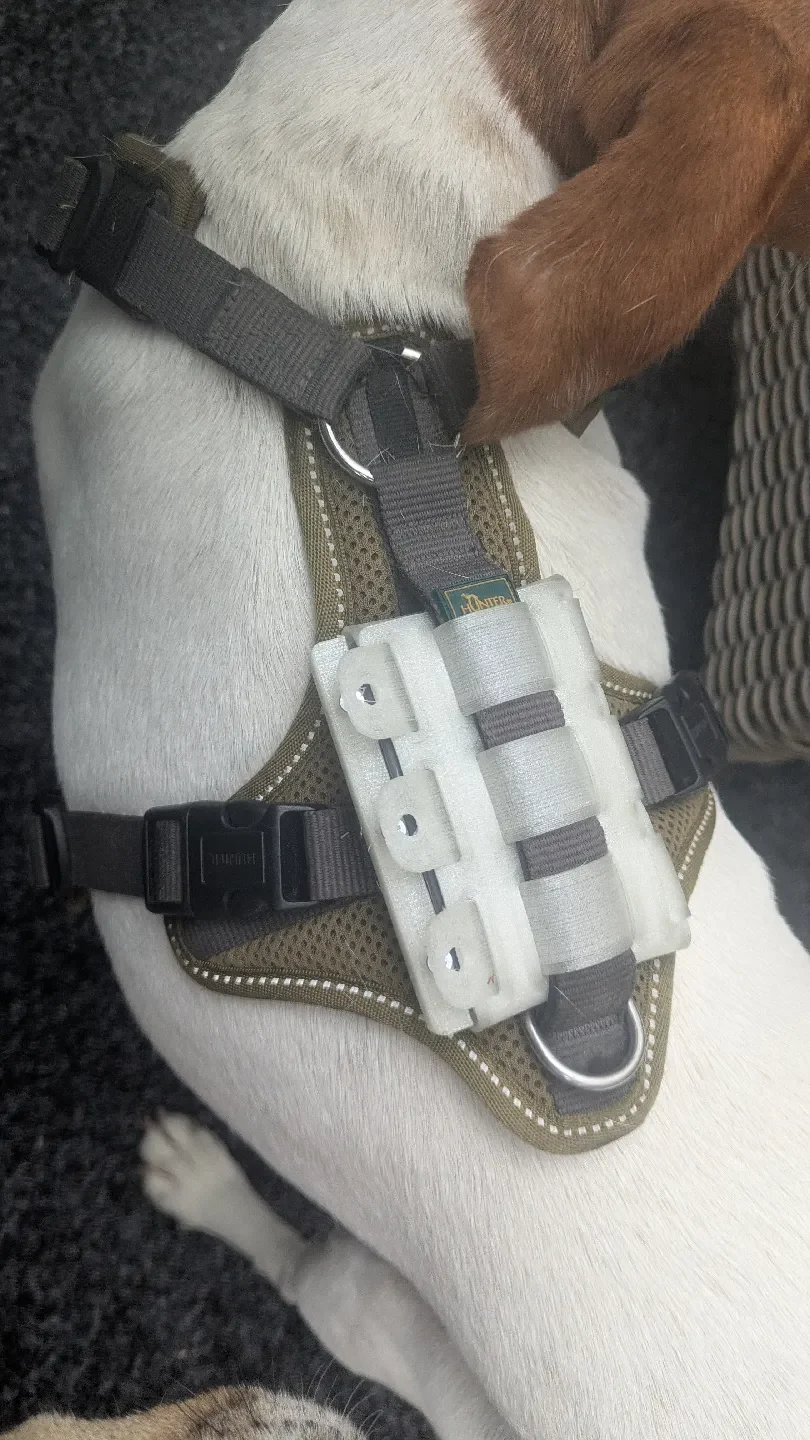

Трекер вдвигается с одной стороны: сначала отгибается сплошная планка (см. изображения), затем планка откидывается и удерживает трекер. ремни фиксируются в винтовых шпильках в перекладине, чтобы дополнительно защитить ее от случайного открытия.
В идеале использовать винты с плоской или линзовой головкой, но при сборке у меня под рукой были только винты с потайной головкой, и они надежно держатся даже с ними.
Для установки винтов используйте либо контргайки M3, либо обычные гайки с фиксатором резьбы.
Я бы использовал нержавеющую сталь, чтобы избежать коррозии, если вода попадет между гайкой и окружающим ТПУ.

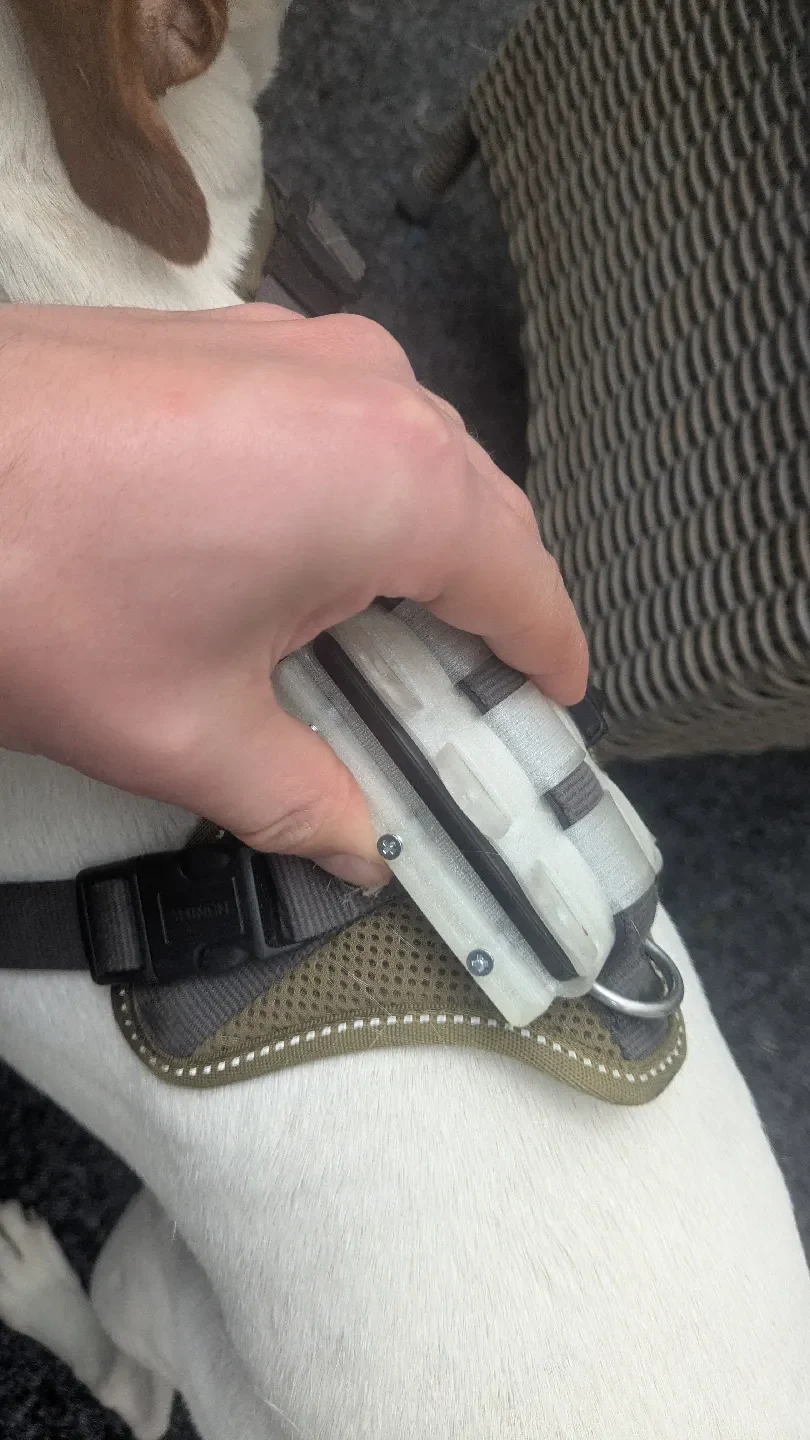

Он используется уже месяц и держится хорош��, вытаскивать трекер для зарядки может быть немного сложно, но вы можете просто «сжать» заднюю часть корпуса, чтобы вытолкнуть его, и это работает достаточно хорошо.
