2-дюймовый аэратор Вентури из ПВХ: средство для улучшения среды обитания
Добро пожаловать в конец застоявшейся воды, цветения водорослей и прудовой грязи.
Проталкивая воду через математически оптимизированное горло, этот Вентури создает огромный вакуум, всасывая свежий воздух с поверхности и направляя его в самые глубокие, наиболее бедные кислородом слои вашего пруда.
Инженерные особенности

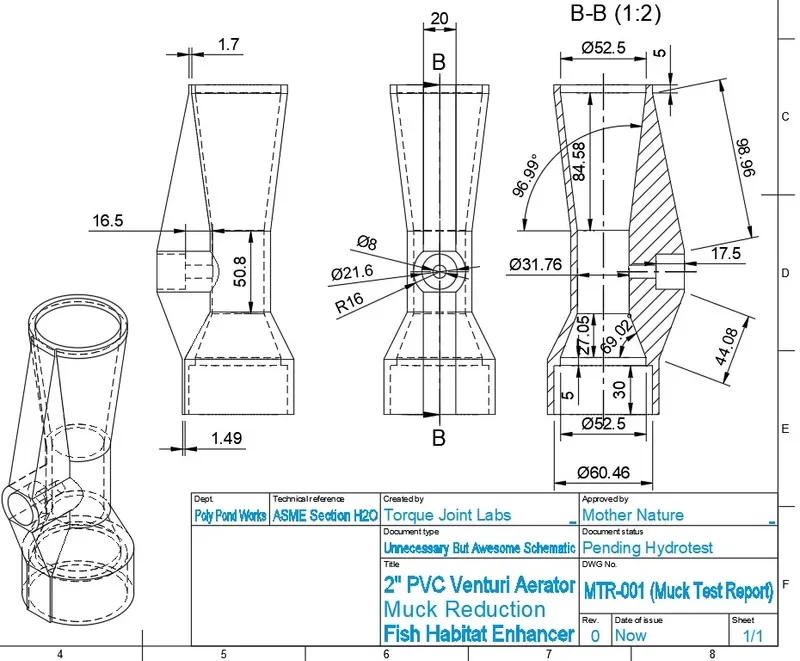

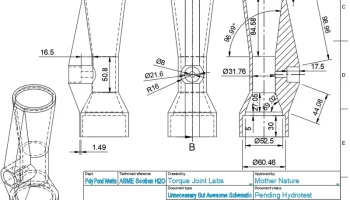

Конус восстановления 7 градусов: внутренний угол расхождения математически зафиксирован ровно на уровне 7 градусов. Это предотвращает отделение пограничного слоя, максимально увеличивает восстановление давления и вакуумное натяжение, не вызывая микрокавитации.
Структурная бобышка воздушного порта диаметром 1/2 дюйма: имеет массивно усиленную боковую бобышку. Гнездо подходит для стандартной воздушной линии из ПВХ диаметром 1/2 дюйма, а толстая внешняя ластовица гарантирует, что порт не оторвется, если на него ударится черепаха или плавающий мусор.
Муфта Slip-Fit 2 дюйма: нижняя часть допускает скольжение непосредственно по стандартной 2-дюймовой трубе из ПВХ сортамента 40 с микрозазором, достаточным для прочного морского эпоксидного соединения.
⚙ Сопряжение оборудования и помпы
Для создания настоящего вакуума этому Вентури требуется насос с высоким номинальным значением «Максимальный напор», чтобы преодолеть ограничение подачи жидкости. Стандартные прудовые насосы с магнитным приводом задохнутся.
Рекомендуемый насос: погружной мусорный насос мощностью 1 л.с. (например, VEVOR 5000 галлонов в час / максимальный подъем 40 футов).
Примечание. Насос VEVOR имеет 3-дюймовое напорное отверстие, поэтому для его соединения с этим 2-дюймовым аэратором требуется стандартная переходная втулка из ПВХ Schedule 40 размером от 3 до 2 дюймов.
⚠ КРИТИЧЕСКИЕ настройки печати (номинальные для сосудов под давлением)
Это активное жидкостное оборудование, постоянно работающее под водой с помощью насоса высокой производительности. Стандартные декоративные настройки не сработают. НЕ ИСПОЛЬЗУЙТЕ PLA.
Материал: ASA, PC-CF или PETG (обеспечьте устойчивость к ультрафиолетовому излучению при воздействии солнечного света).

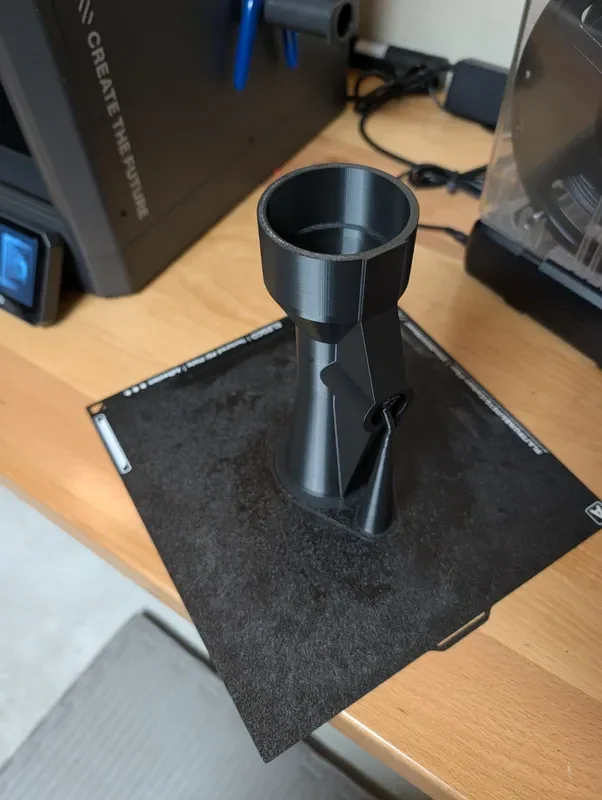

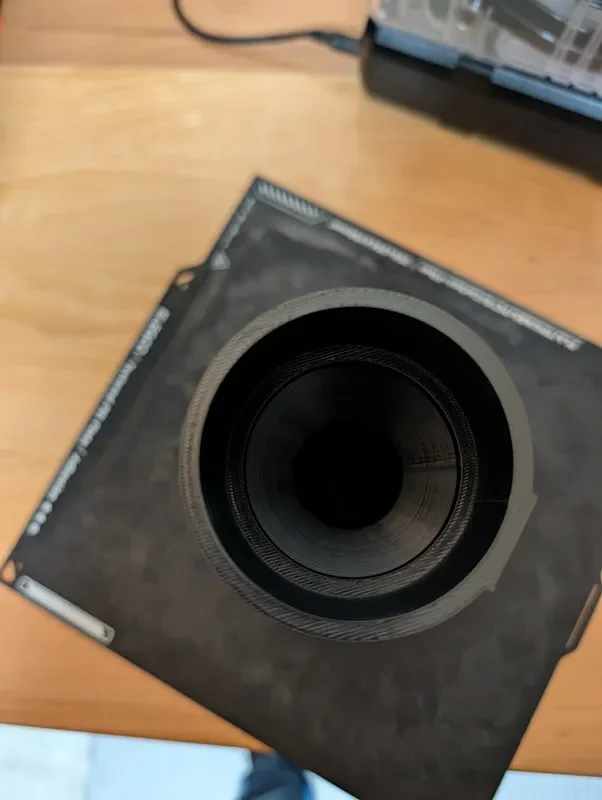

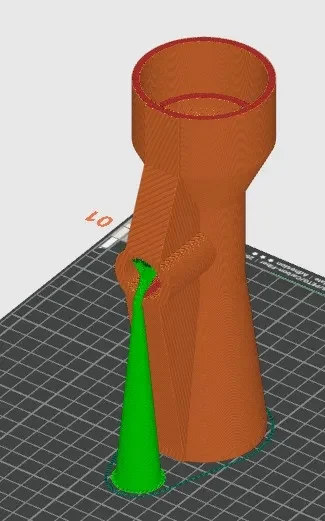

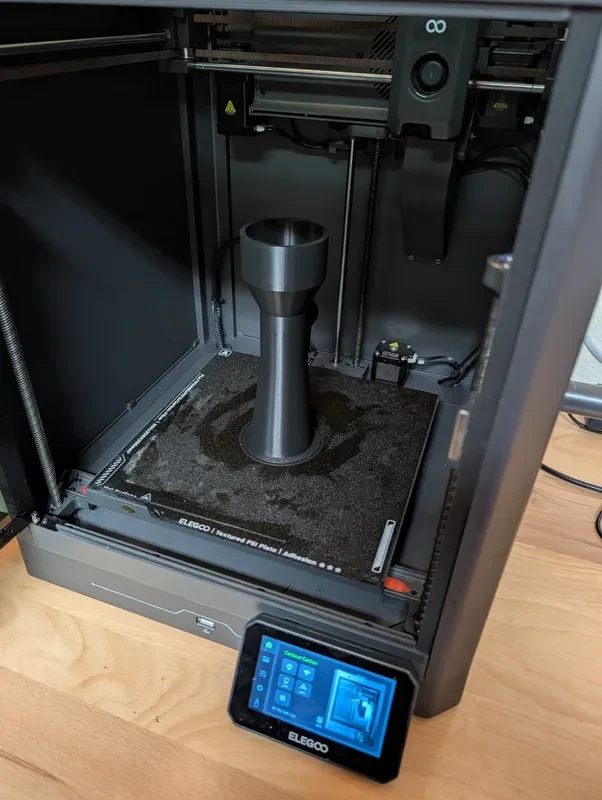

Ориентация: печатайте вертикально (лежа на верхнем выпускном отверстии). Это гарантирует, что «кольцевое напряжение» воды под давлением надежно удерживается непрерывными линиями слоев.
Стены/Периметры: от 6 до 8 стен. Прочность этой детали обусловлена внешней оболочкой, а не заполнением.
Экструзия/Поток: увеличьте коэффициент потока примерно на 3-5 %, чтобы немного переэкструдировать. Это упаковывает пластик в микроскопические пустоты, обеспечивая идеальную водонепроницаемость сосуда под давлением.
Швы: используйте швы шарфового соединения. Если это невозможно, выберите «Внутренние швы в шахматном порядке» и вручную нарисуйте внешний шов по толстой задней стороне выступа порта 1/2 дюйма.

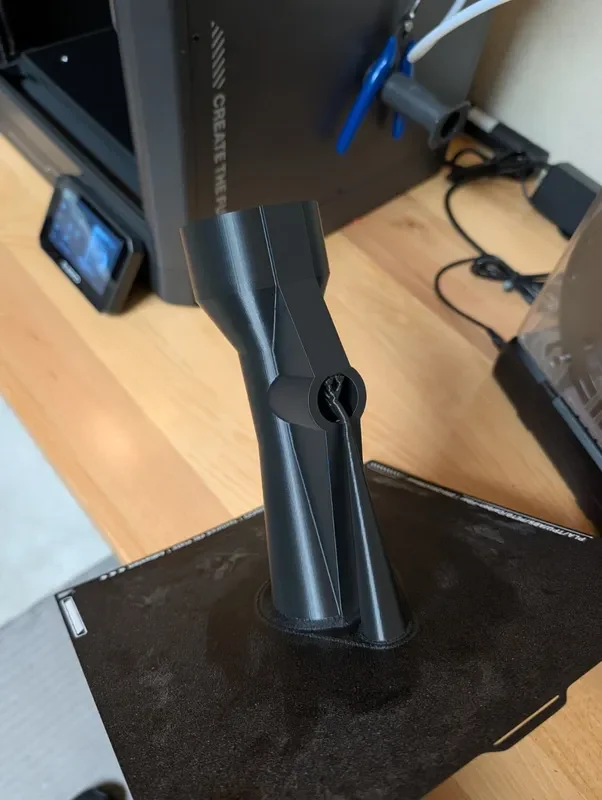

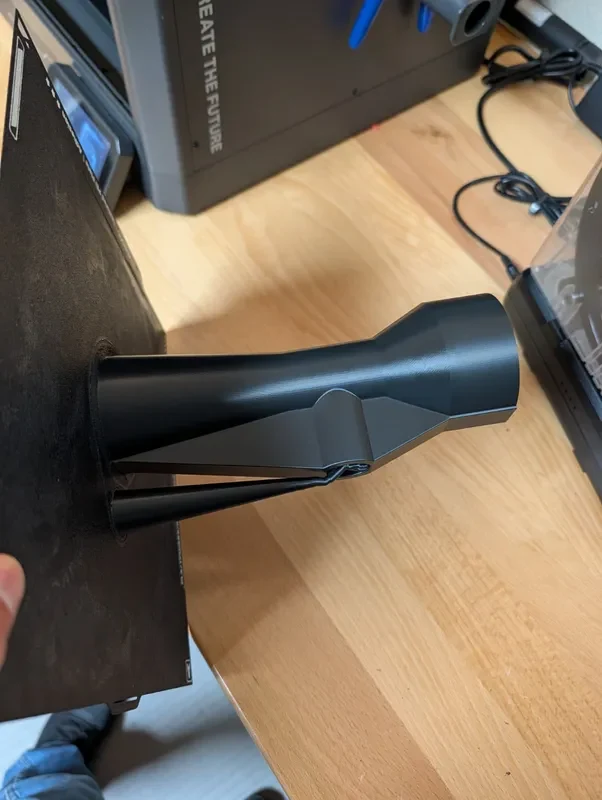

Опоры: используйте опоры из дерева/органического материала для внешнего свеса бобышки 1/2 дюйма. Совет для профессионалов: используйте блокатор поддержки внутри во��душного отверстия! Принтер легко закроет зазор, избавив вас от необходимости выкапывать опоры из глубокого гнезда из ПВХ.
Сборка и установка
Подготовьте трубы: отрежьте 2-дюймовую трубу подачи воды из ПВХ Schedule 40 и воздушную трубку из ПВХ 1/2 дюйма до нужной длины. Аккуратно зачистите трубы снаружи наждачной бумагой с зернистостью 60 в том месте, где они будут входить в печатную часть.
Склеивание: стандартный ПВХ-клей плавит ПВХ, но не приваривается химически к пластику, напечатанному на 3D-принтере. Для прочного водонепроницаемого соединения, выдерживающего давление, используйте высококачественный морской полиуретан (например, 3M 5200) или конструкционную морскую эпоксидную смолу внутри напечатанных гнезд.

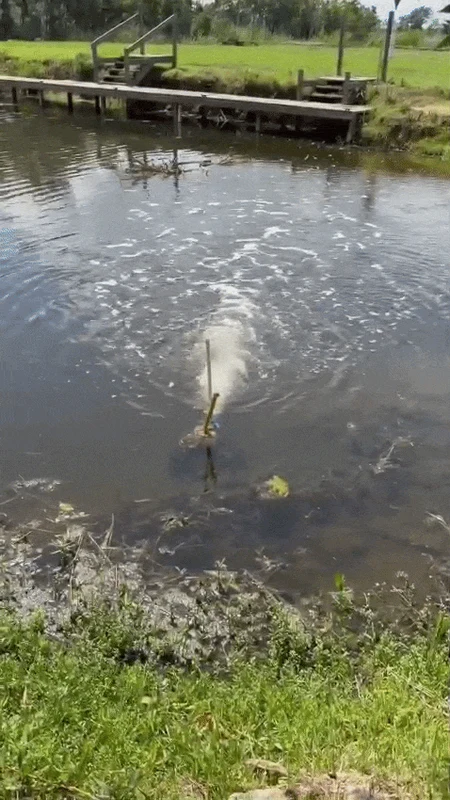

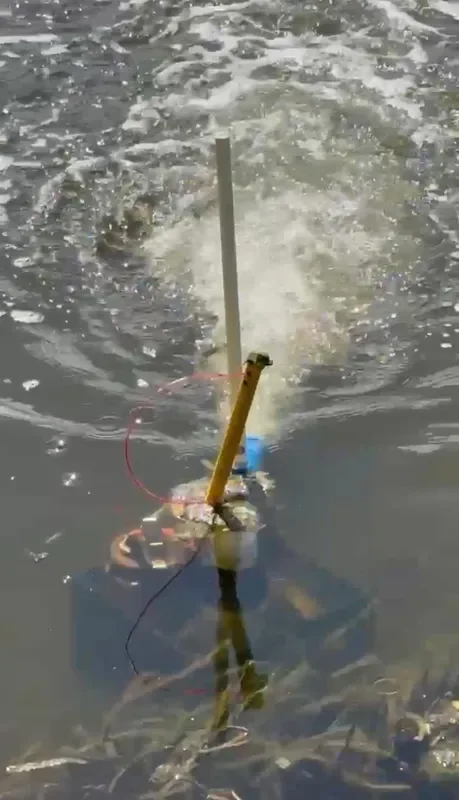

Развертывание (Правило 3-4 футов): дайте клею полностью затвердеть. Подсоедините 2-дюймовую линию к насосу и опустите сборку в пруд. Для комбинации насоса мощностью 1 л.с. и трубки Вентури 2 дюйма идеальная глубина составляет от 3 до 4 футов. Такая глубина идеально уравновешивает создаваемый вакуум (~20 кПа) и гидростатическое давление прудовой воды, обеспечивая максимальный приток воздуха и оптимальное время висения микропузырьков.
Статус документа: Ожидается гидроиспытание. Одобрено матерью-природой. Разработан компанией Torque Joint Labs.
