Усовершенствованные полые цилиндры в режиме вазы (связанн...

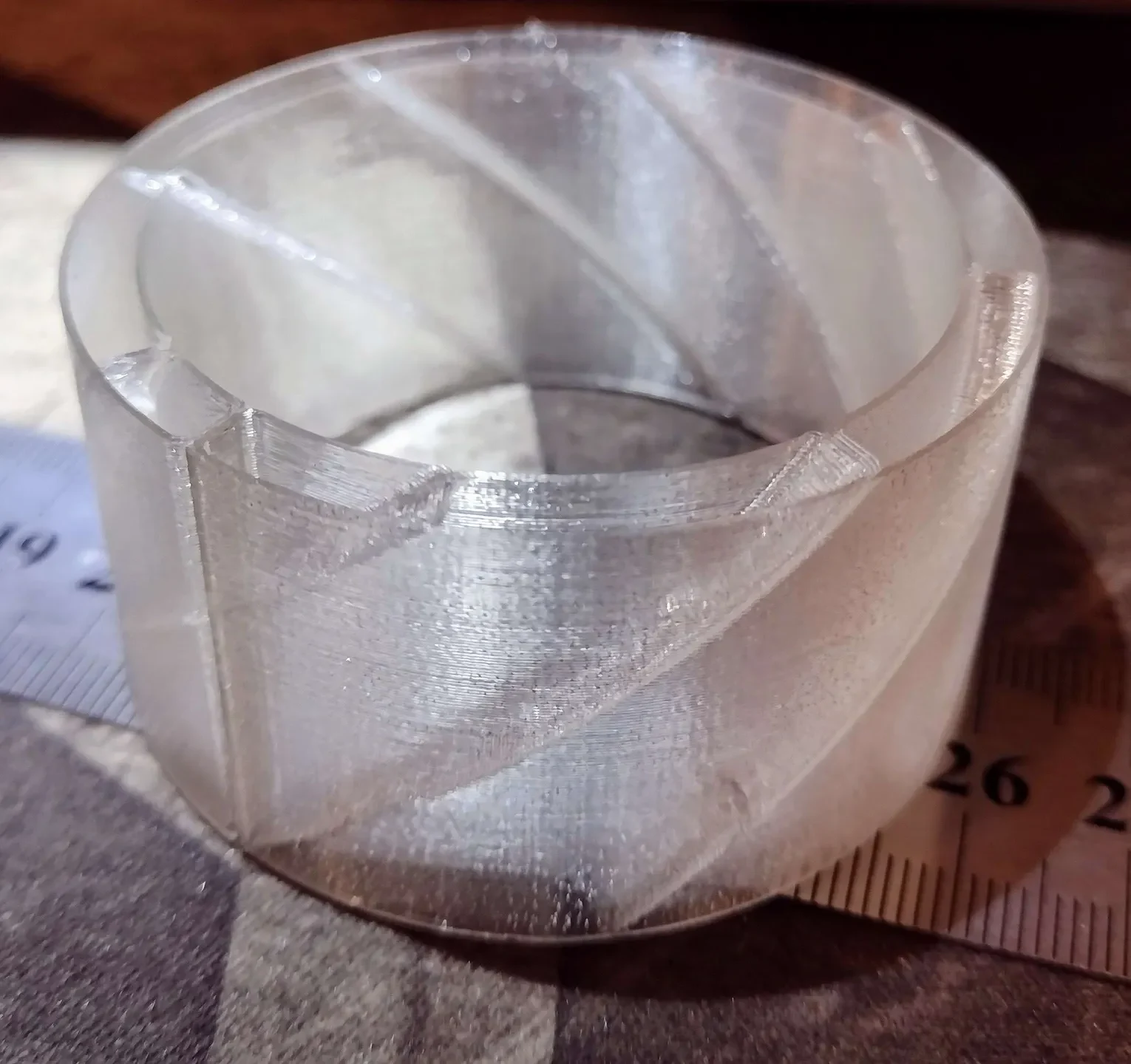

Вдохновленный Нерисом (сегодняшняя 3D-печать на YouTube), я создал несколько полых цилиндров со спиральными ребрами жесткости.

В первоначальный выпуск я включил два размера трубок по внешнему диаметру, соответствующие размерам ракетных трубок БТ-50 и БТ-55. Файлы данных предоставляются «как есть». Не существует никаких гарантий относительно безопасности или достаточности этих моделей для использования в ракетостроении или для любого другого использования. Считайте эти файлы экспериментальными и используйте их с особой осторожностью и осторожностью.

Я включил модели длиной около 457 мм, так как их НЕЛЬЗЯ масштабировать по вертикали из-за сложной внутренней структуры. Просто переместите объект частично «под кровать», если вам нужна более короткая трубка. Эти модели рассчитаны на определенные диаметры сопел, поэтому ознакомьтесь с соответствующей папкой, посвященной насадкам диаметром 0,4 и 0,6 мм.

Правильные настройки в PrusaSlicer имеют решающее значение для успеха:

Включить спиральный внешний контур (режим вазы)
Я использовал высоту слоя 0,24 мм для принтера с соплом 0,6 мм.
Установите для нижних сплошных слоев значение ноль
Поля ~5 мм.
Ширина экструзии по внешнему периметру до 0,42 или 0,62 мм (в зависимости от размера сопла)
Радиус закрытия зазора среза до 0,001 мм.

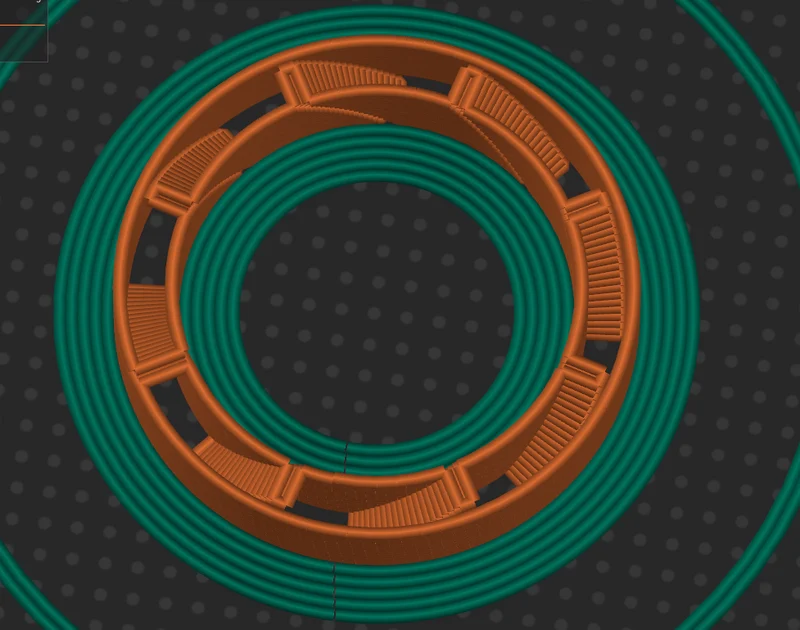

После нарезки убедитесь, что на панели предварительного просмотра нет недостающих «слоев», а также убедитесь, что в основной части отпечатка нет перемещений.

Я также включил файлы STEP и STL. Я рекомендую вам использовать файлы STEP в PrusaSlicer, поскольку они имеют «более высокое разрешение» (скорее без потерь). Эти модели полностью параметрические, поэтому вы можете указать следующие параметры и создать свои собственные размеры:

# все размеры в мм
out_r = 1,325 * IN / 2 # Внешний радиус BT-55
ov_ht = IN * 18 # общая высота
wall_th = 3 # толщина основной стены
noz = 0,6 # диаметр сопла
cts = 8 # количество спиральных разрезов

Я разработал это в build123d, новом пакете CodeCAD, доступном здесь:

https://github.com/gumyr/build123d

Исходный код Python для этих моделей включен в раздел файлов. Самый простой способ настроить эту модель — использовать статическую сборку из моей версии CQ-редактора, которая включает build123d — доступна здесь:

https://github.com/jdegenstein/jmwright-CQ-Editor/releases/

Build123d находится в активной разработке, поэтому в целях сохранения эта модель была собрана с версией build123d 0.5 от марта 2024 года.

ИСТОРИЯ ИЗМЕНЕНИЙ:

240404: Обновлено для работы с последней версией build123d и статическим выпуском редактора CQ.
230225: Первый выпуск
